一种螺旋升降机.pdf
2023-08-27
10金币
406KB
9页
宛菡****魔王
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种螺旋升降机.pdf

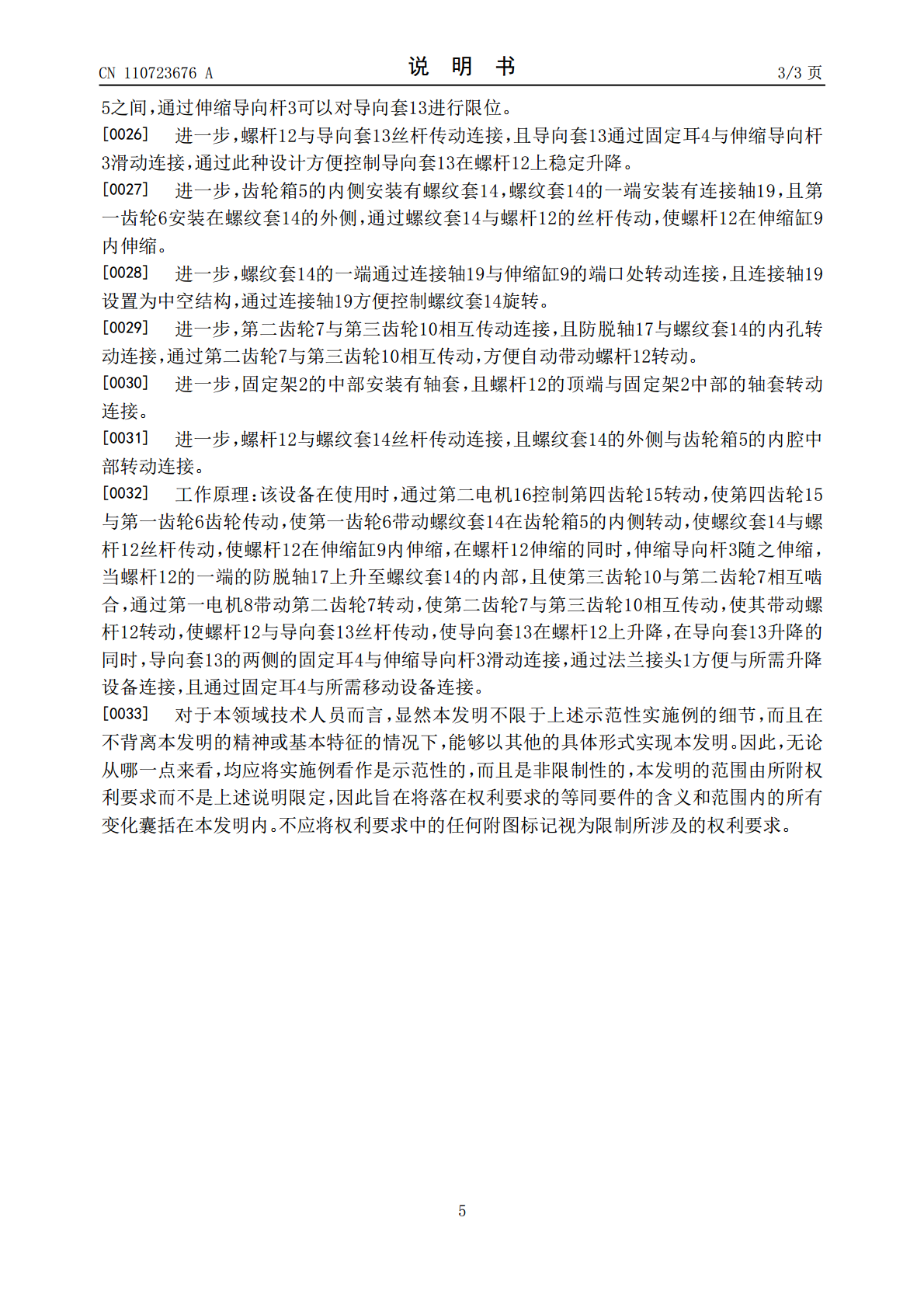

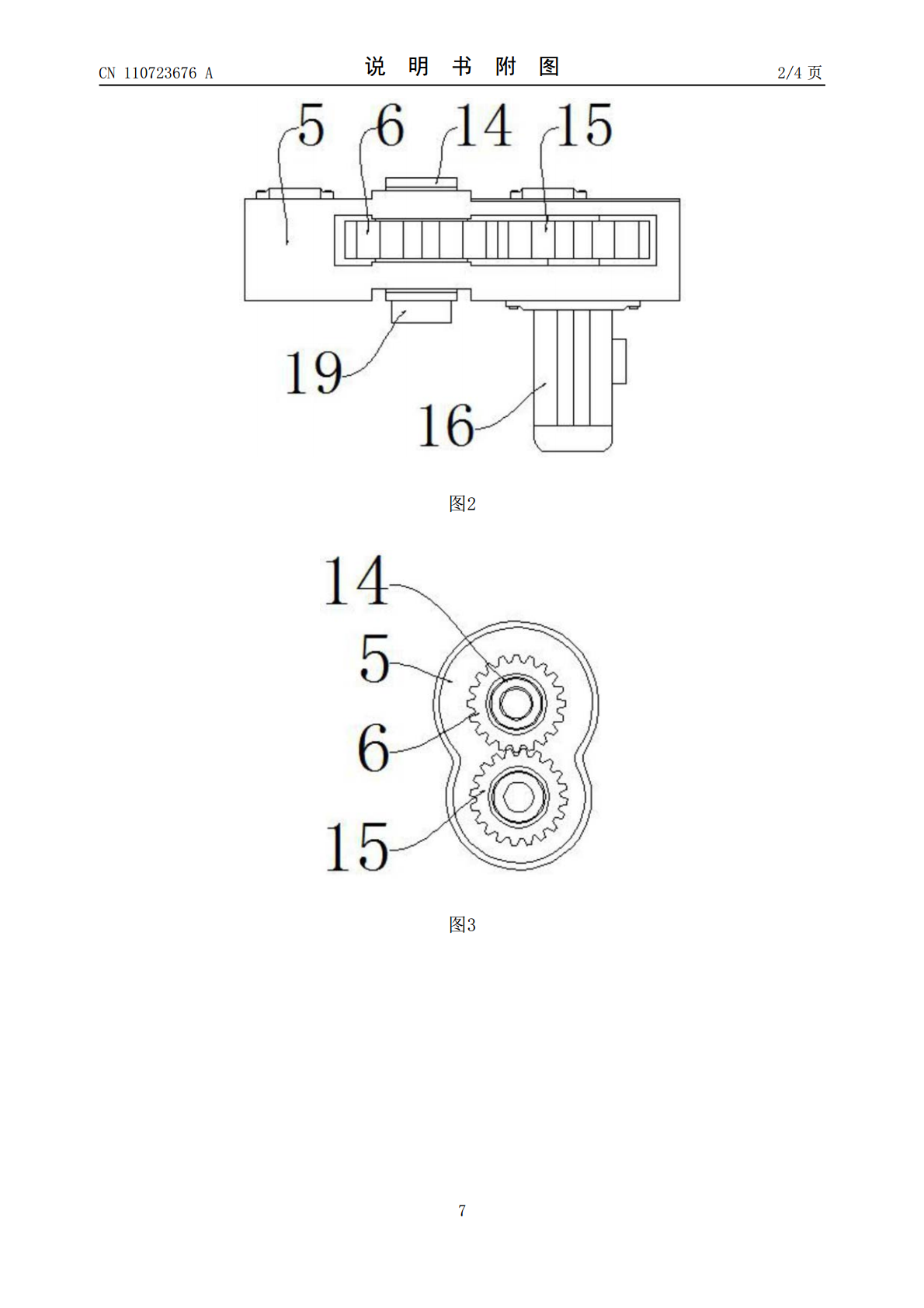

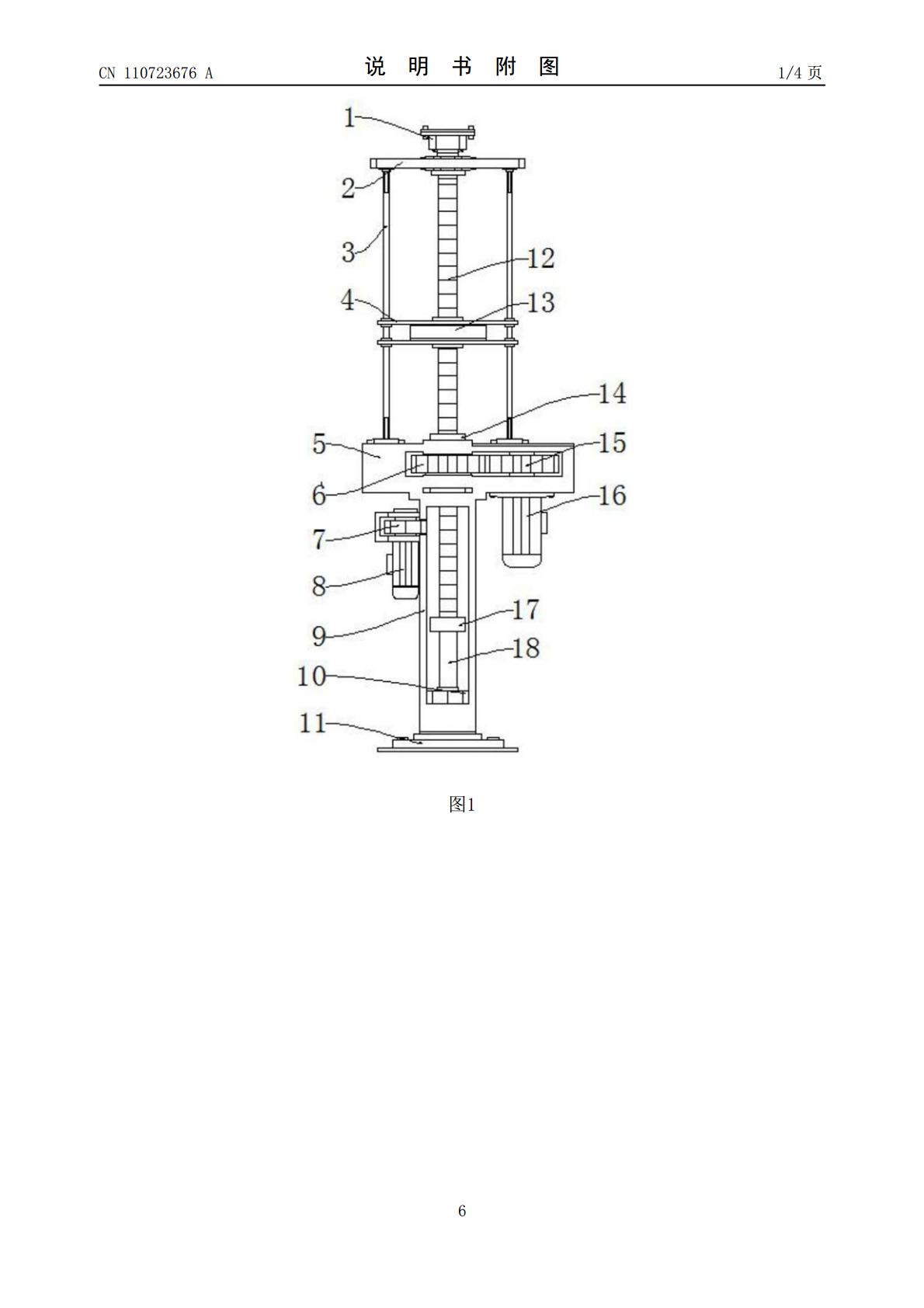

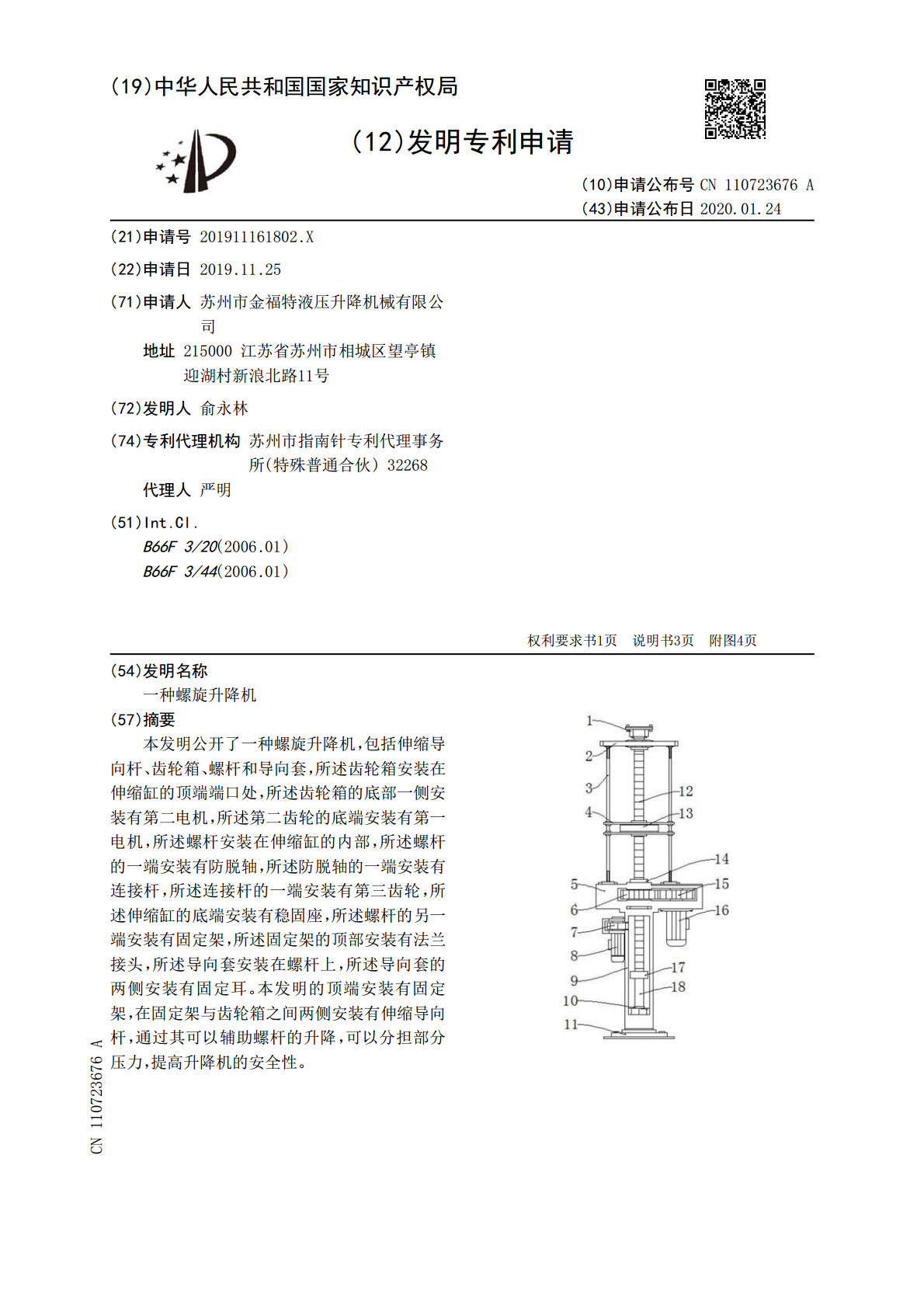

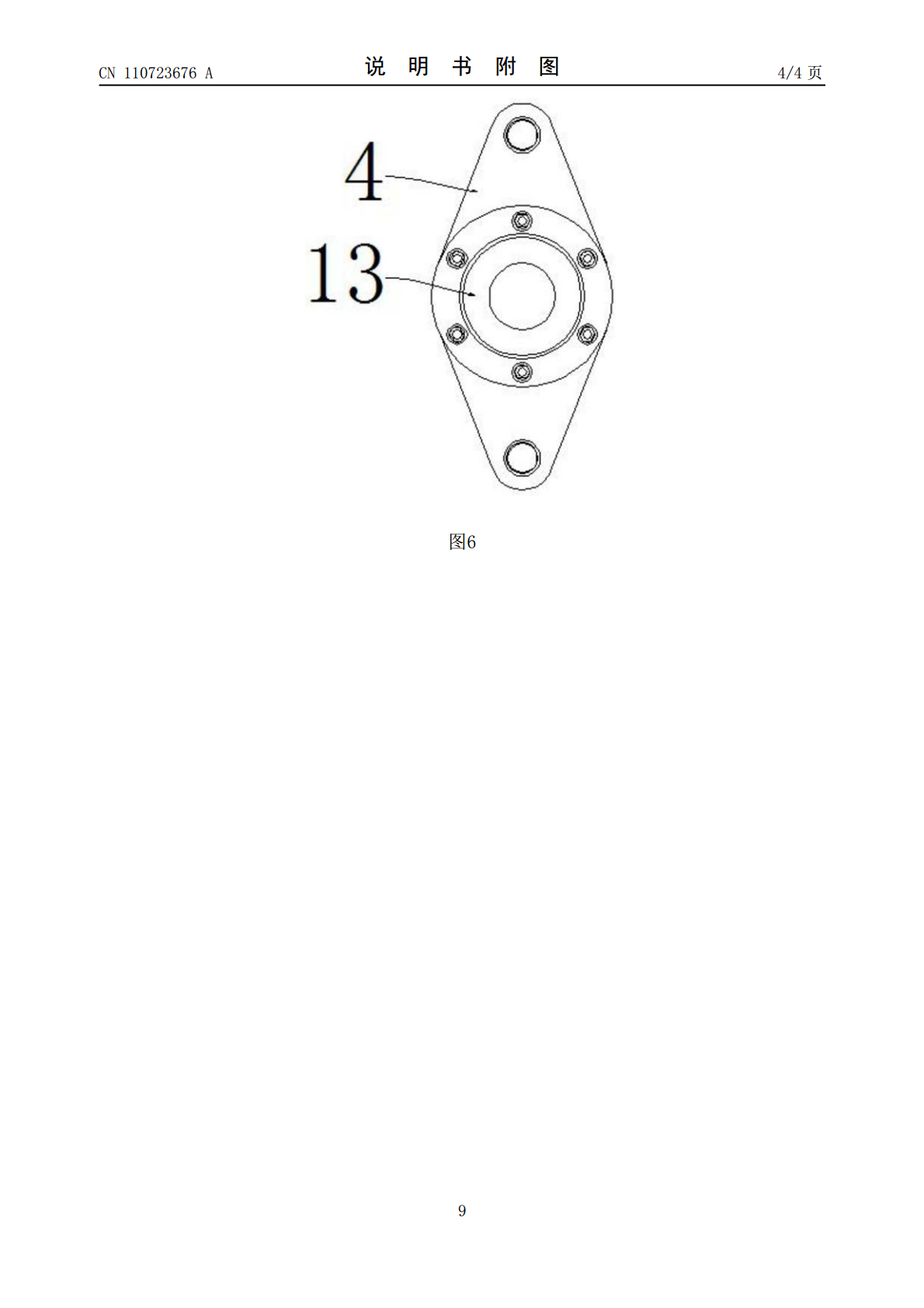

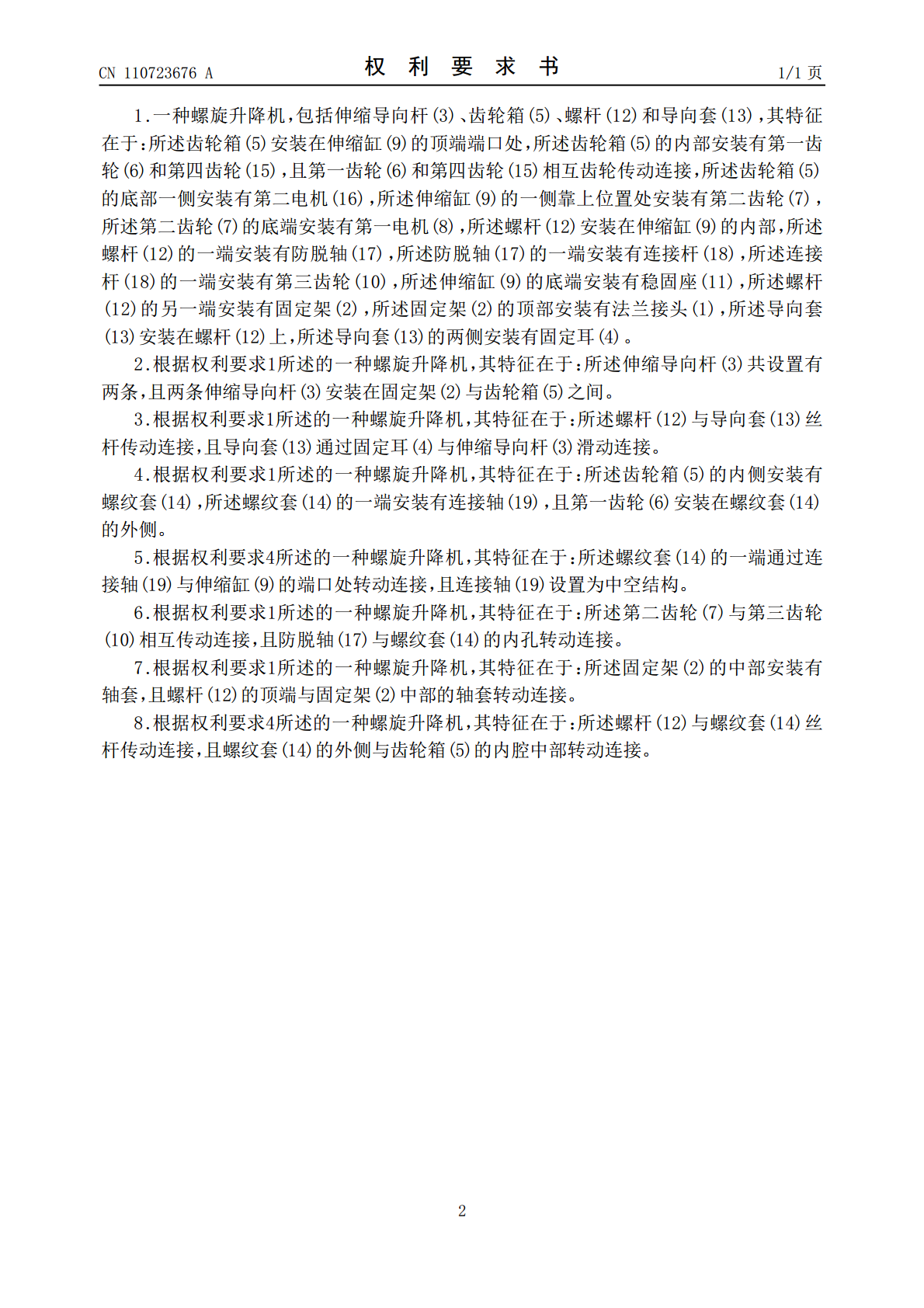

本发明公开了一种螺旋升降机，包括伸缩导向杆、齿轮箱、螺杆和导向套，所述齿轮箱安装在伸缩缸的顶端端口处，所述齿轮箱的底部一侧安装有第二电机，所述第二齿轮的底端安装有第一电机，所述螺杆安装在伸缩缸的内部，所述螺杆的一端安装有防脱轴，所述防脱轴的一端安装有连接杆，所述连接杆的一端安装有第三齿轮，所述伸缩缸的底端安装有稳固座，所述螺杆的另一端安装有固定架，所述固定架的顶部安装有法兰接头，所述导向套安装在螺杆上，所述导向套的两侧安装有固定耳。本发明的顶端安装有固定架，在固定架与齿轮箱之间两侧安装有伸缩导向杆，通过其
2023-08-27
10
406KB
一种自组式螺旋升降机.pdf
本发明提出了一种自组式螺旋升降机，其结构包括：升降平台基座，其上设置有箱体；所述箱体内设有两个存储装置，分别存储有垂直举升带和水平举升带；动力装置，驱动垂直举升带和水平举升带从各自存储装置被牵引出，并依次通过挤入轮、凸轮，将所述垂直举升带和水平举升带组成柱状举升体。该自组式螺旋升降机结构简单精巧，工作原理与现有螺旋升降机等有很大区别，其使用两条举升带互相卡合组成举升体，随着两组钢带的不断螺旋输送、回收，实现载荷升高、下降，其在相同行程下的整机自身高度和体积远小于现有升降机型，对基坑深度要求低，且维护费用低
2023-10-11
10
235KB
螺旋升降机.pdf

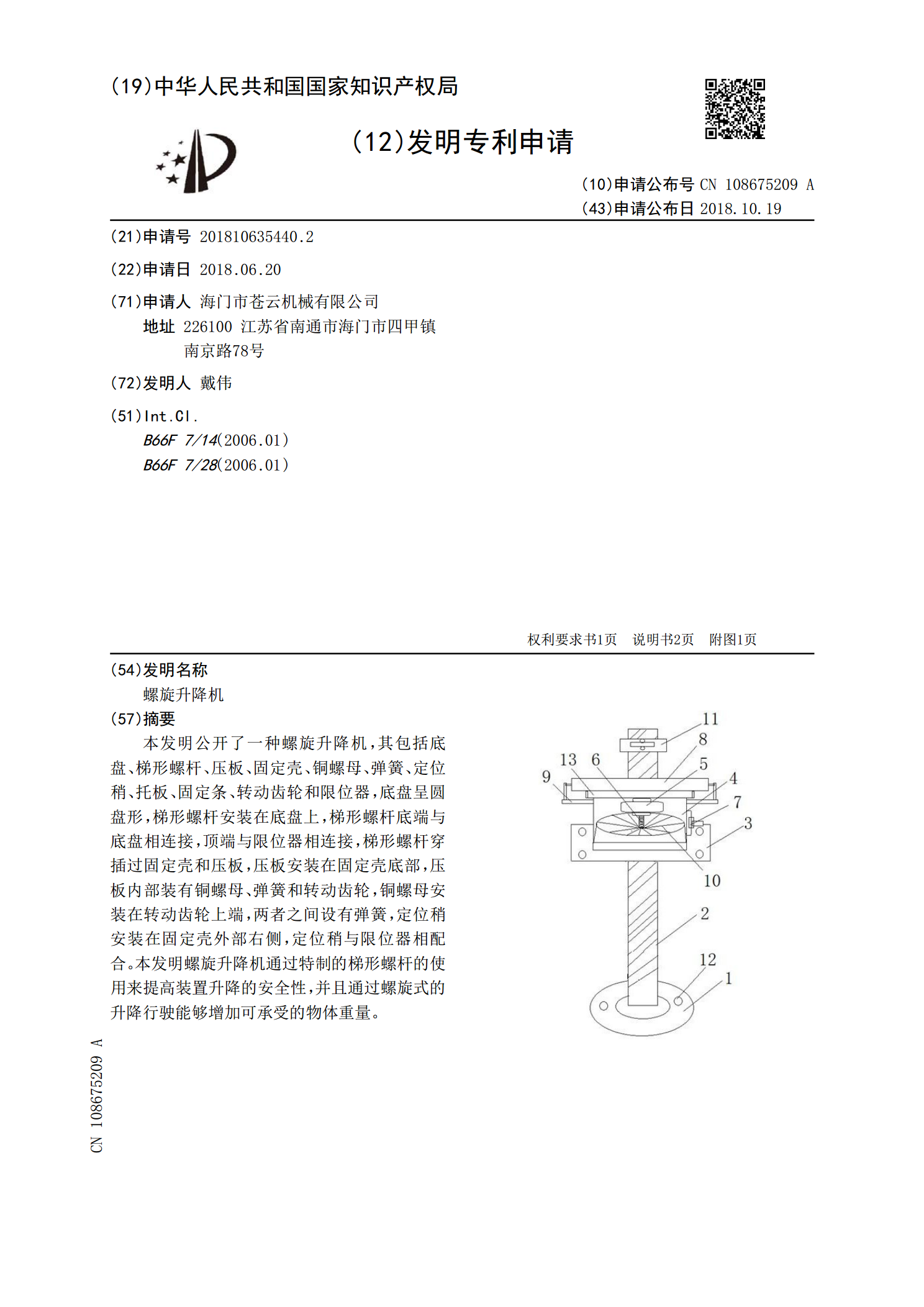

本发明公开了一种螺旋升降机，其包括底盘、梯形螺杆、压板、固定壳、铜螺母、弹簧、定位稍、托板、固定条、转动齿轮和限位器，底盘呈圆盘形，梯形螺杆安装在底盘上，梯形螺杆底端与底盘相连接，顶端与限位器相连接，梯形螺杆穿插过固定壳和压板，压板安装在固定壳底部，压板内部装有铜螺母、弹簧和转动齿轮，铜螺母安装在转动齿轮上端，两者之间设有弹簧，定位稍安装在固定壳外部右侧，定位稍与限位器相配合。本发明螺旋升降机通过特制的梯形螺杆的使用来提高装置升降的安全性，并且通过螺旋式的升降行驶能够增加可承受的物体重量。
2023-08-31
10
173KB
一种基于行星滚柱丝杠的螺旋升降机.pdf
本发明提供了一种基于行星滚柱丝杠的螺旋升降机，属于螺旋升降机技术领域。本发明包括箱体、蜗轮蜗杆机构、行星滚柱丝杠机构、推力圆柱滚子轴承、刮油板、轴承端盖以及相关连接件等。行星滚柱丝杠机构由丝杆、滚柱、螺母、内齿圈、保持架和保持架压板组成；螺母与蜗轮结构一体化；刮油板与丝杆滑动配合，保证螺旋升降机的密封性。工作时，蜗杆轴将电机输出转矩传递给蜗轮和螺母，从而带动滚柱进行行星运动且无轴向位移，进而使丝杠进行升降工作。本发明核心传动部件为行星滚柱丝杠结构，其具有更多的螺纹接触点，极大地提高了额定动载荷和静载荷，具
2023-08-28
10
424KB
一种丝杠可伸缩和旋转的螺旋升降机.pdf
本发明公开了一种丝杠可伸缩和旋转的螺旋升降机，包括：动力输入端，升降丝杠与动力输入端相连接，用于将动力输入端的回转运动转换为升降丝杠的直线运动；防转体固定在升降丝杠的一端；蜗轮蜗杆副减速器与防转体相连接，用于使升降丝杠可选择的转动。工作时，动力输入端驱动升降丝杠做直线移动，此时由于蜗轮蜗杆副减速器的自锁性，使得升降丝杠不能转动，升降丝杠在直线移动行程中的任意位置均能停止；驱动蜗轮蜗杆副减速器转动，带动升降丝杠一起转动，转动角度为90°的倍数，蜗轮蜗杆副减速器停止转动，此时既可以保持状态不变，也可以做直线移
2023-08-20
10
554KB
