一种电梯限位装置及电梯.pdf

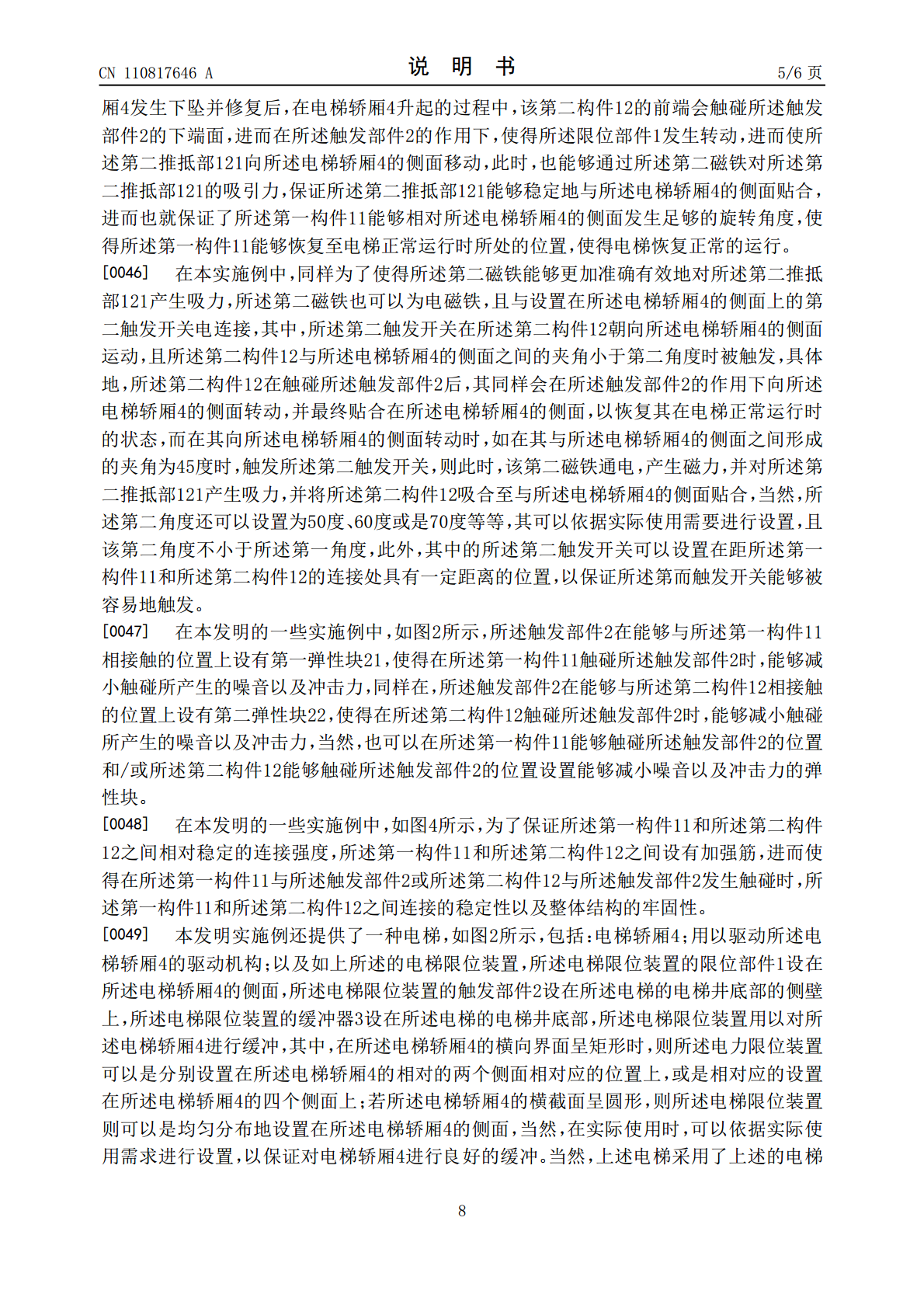

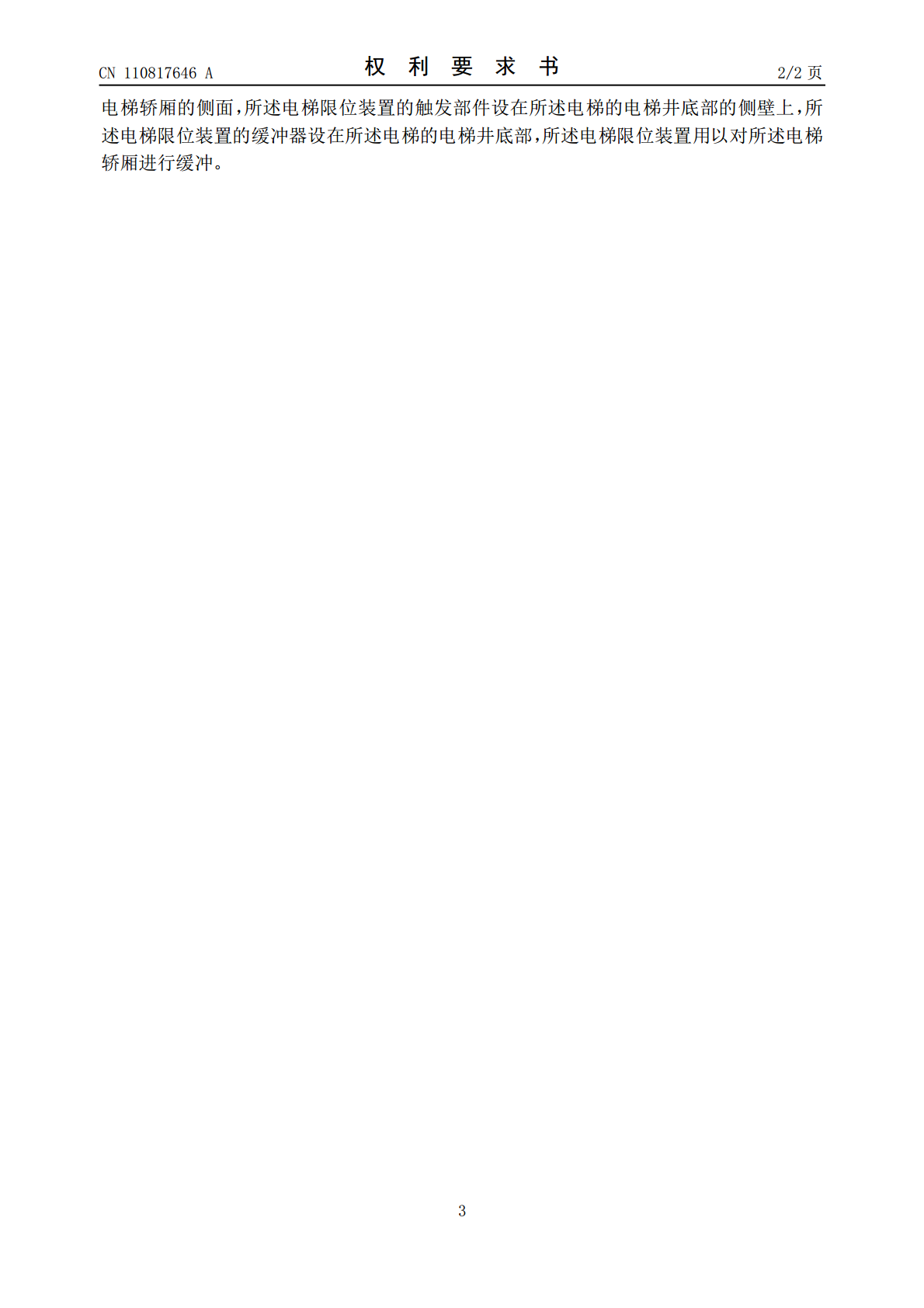

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110817646A(43)申请公布日2020.02.21(21)申请号201911150713.5(22)申请日2019.11.21(71)申请人中船邮轮科技发展有限公司地址200439上海市宝山区逸仙路1328号6幢3层3177室(72)发明人陈熙李鑫谭跃鳞(74)专利代理机构中国船舶专利中心11026代理人栾硕(51)Int.Cl.B66B5/28(2006.01)权利要求书2页说明书6页附图2页(54)发明名称一种电梯限位装置及电梯(57)摘要本发明公开了一种电梯限位装置及电梯，电梯限位装置包括：限位部件，其设在电梯轿厢的侧面，包括呈夹角固定连接设置的第一构件和第二构件，第一构件上形成有能够与电梯轿厢的侧面相抵的第一推抵部，第二构件上形成有在电梯运行时与电梯轿厢的侧面相推抵的第二推抵部；触发部件，其设在电梯井底部的井壁上；缓冲器，其设在电梯井的底部，限位部件的下方；在电梯轿厢发生下坠至电梯井底部时，第一构件的前端触碰触发部件，使得限位部件转动，使第一推抵部与电梯轿厢的侧面贴合，使第二构件压设在缓冲器上。其将缓冲器设置在限位部件的下方，避免缓冲器对电梯井底部的空间的占用，有利于空间布置。CN110817646ACN110817646A权利要求书1/2页1.一种电梯限位装置，其特征在于，包括：限位部件，其设在电梯轿厢的侧面，包括呈夹角固定连接设置的第一构件和第二构件，所述第一构件上形成有能够与所述电梯轿厢的侧面相抵的第一推抵部，所述第二构件上形成有在电梯运行时与所述电梯轿厢的侧面相推抵的第二推抵部，所述限位部件能够通过所述第一构件和所述第二构件的连接处相对所述电梯轿厢的侧面转动；触发部件，其设在电梯井底部的井壁上，所述触发部件靠近所述电梯轿厢一端的端沿距离所述电梯轿厢的侧面的距离小于所述第一构件的长度；缓冲器，其设在所述电梯井的底部，且设在所述限位部件的下方；其中，在所述电梯轿厢发生下坠至所述电梯井底部时，所述第一构件的前端触碰所述触发部件并受力，使得所述限位部件转动，以使所述第一推抵部与所述电梯轿厢的侧面贴合，且使所述第二构件压设在所述缓冲器上。2.根据权利要求1所述的电梯限位装置，其特征在于，所述触发部件距离所述缓冲器的顶端面之间具有安全距离，所述安全距离大于所述第二构件的长度。3.根据权利要求2所述的电梯限位装置，其特征在于，所述第二构件的前端设有导向块，以在所述第二构件的前端抵在所述缓冲器上端面时，使得所述第二构件朝向所述触发部件一侧转动。4.根据权利要求1所述的电梯限位装置，其特征在于，所述第一推抵部的至少部分采用磁性材料，所述电梯轿厢的侧面在能够与所述第一推抵部相接触的第一位置处设有用以吸合所述第一推抵部的第一磁铁。5.根据权利要求4所述的电梯限位装置，其特征在于，所述第一磁铁为电磁铁，且与设置在所述电梯轿厢的侧面上的第一触发开关电连接，其中，所述第一触发开关在所述第一构件朝向所述电梯轿厢的侧面运动，且所述第一构件与所述电梯轿厢的侧面之间的夹角小于第一角度时被触发。6.根据权利要求1所述的电梯限位装置，其特征在于，所述第二推抵部的至少部分采用磁性材料，所述电梯轿厢的侧面在能够与所述第二推抵部相接触的第二位置处设有用以吸合所述第二推抵部的第二磁铁。7.根据权利要求6所述的电梯限位装置，其特征在于，所述第二磁铁为电磁铁，且与设置在所述电梯轿厢的侧面上的第二触发开关电连接，其中，所述第二触发开关在所述第二构件朝向所述电梯轿厢的侧面运动，且所述第二构件与所述电梯轿厢的侧面之间的夹角小于第二角度时被触发。8.根据权利要求1所述的电梯限位装置，其特征在于，所述触发部件在能够与所述第一构件相接触的位置上设有第一弹性块，在能够与所述第二构件相接触的位置上设有第二弹性块。9.根据权利要求1所述的电梯限位装置，其特征在于，所述第一构件和所述第二构件之间设有加强筋。10.一种电梯，其特征在于，包括：电梯轿厢；驱动机构，其用以驱动所述电梯轿厢；如权利要求1-9任一项所述的电梯限位装置，所述电梯限位装置的限位部件设在所述2CN110817646A权利要求书2/2页电梯轿厢的侧面，所述电梯限位装置的触发部件设在所述电梯的电梯井底部的侧壁上，所述电梯限位装置的缓冲器设在所述电梯的电梯井底部，所述电梯限位装置用以对所述电梯轿厢进行缓冲。3CN110817646A说明书1/6页一种电梯限位装置及电梯技术领域[0001]本发明属于电梯制动技术领域，涉及一种电梯限位装置及使用该电梯限位装置的电梯。背景技术[0002]目前，电梯设计基本都是包括电梯轿厢，电梯井，井底坑以及在井底坑内部设置的电梯轿厢缓冲器，其中，缓冲器是最后为电梯提供安全保护的装置，其位于电梯轿厢的正下方，以
