一种高性能镁合金切割装置.pdf

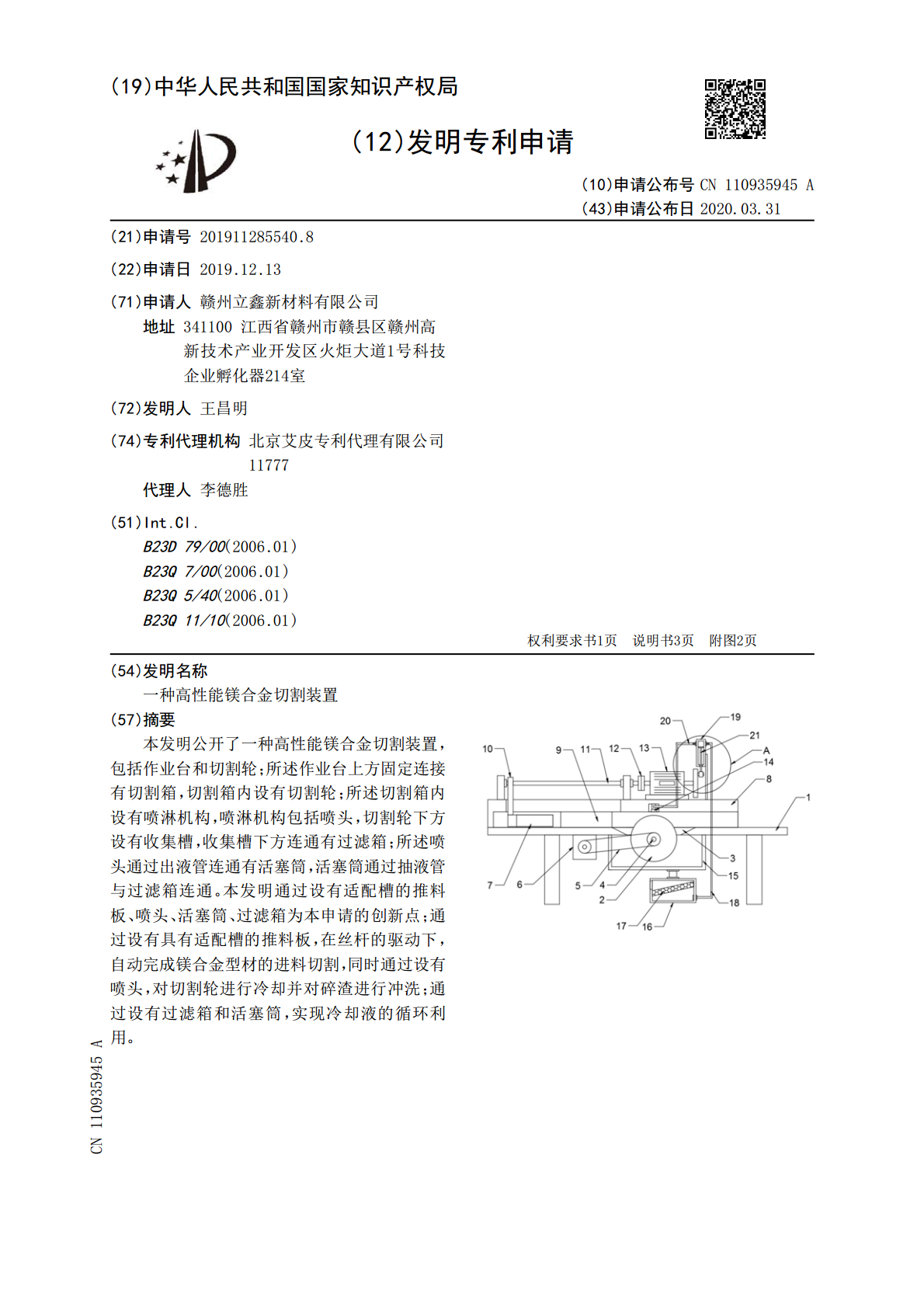

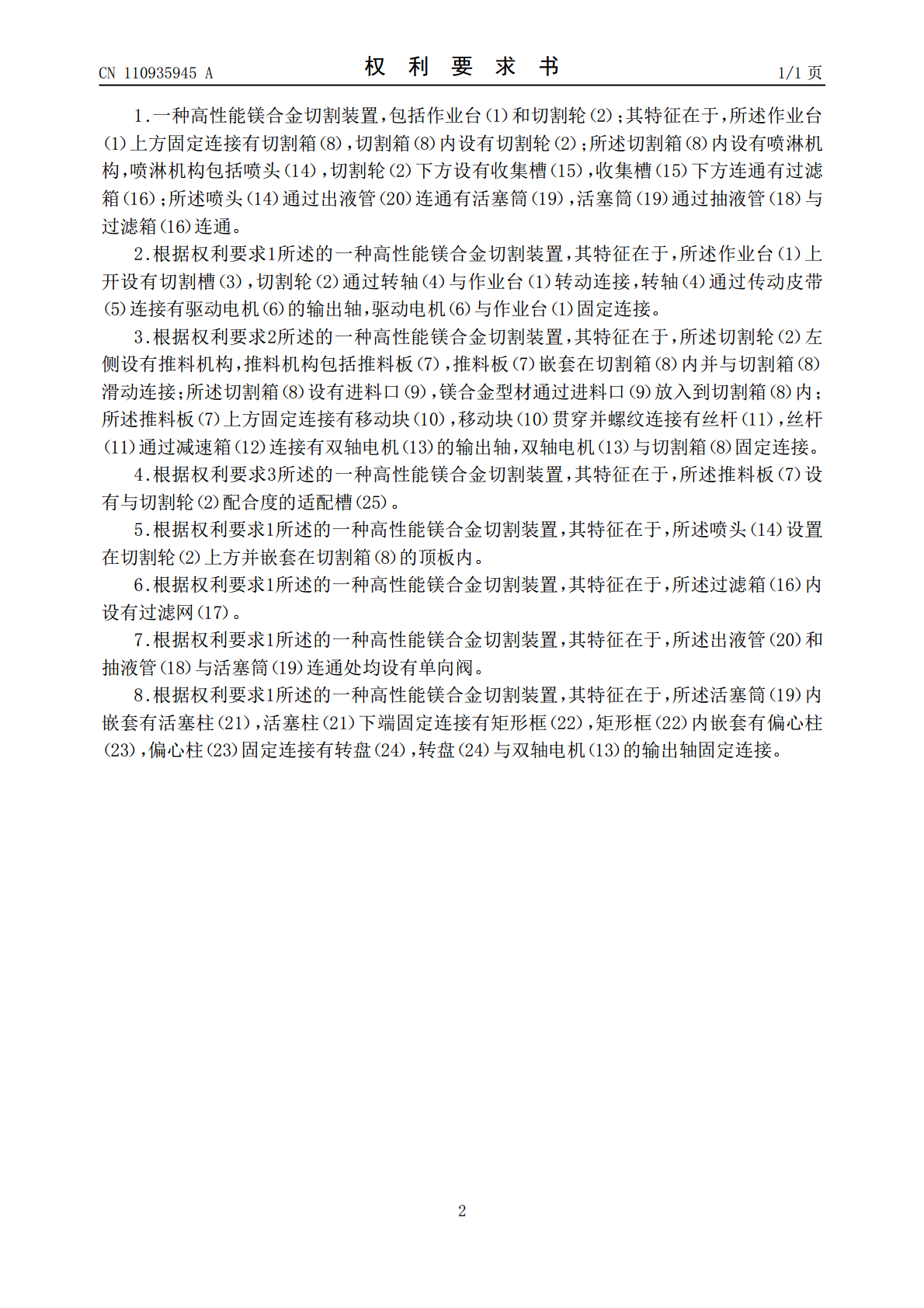

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110935945A(43)申请公布日2020.03.31(21)申请号201911285540.8(22)申请日2019.12.13(71)申请人赣州立鑫新材料有限公司地址341100江西省赣州市赣县区赣州高新技术产业开发区火炬大道1号科技企业孵化器214室(72)发明人王昌明(74)专利代理机构北京艾皮专利代理有限公司11777代理人李德胜(51)Int.Cl.B23D79/00(2006.01)B23Q7/00(2006.01)B23Q5/40(2006.01)B23Q11/10(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种高性能镁合金切割装置(57)摘要本发明公开了一种高性能镁合金切割装置，包括作业台和切割轮；所述作业台上方固定连接有切割箱，切割箱内设有切割轮；所述切割箱内设有喷淋机构，喷淋机构包括喷头，切割轮下方设有收集槽，收集槽下方连通有过滤箱；所述喷头通过出液管连通有活塞筒，活塞筒通过抽液管与过滤箱连通。本发明通过设有适配槽的推料板、喷头、活塞筒、过滤箱为本申请的创新点；通过设有具有适配槽的推料板，在丝杆的驱动下，自动完成镁合金型材的进料切割，同时通过设有喷头，对切割轮进行冷却并对碎渣进行冲洗；通过设有过滤箱和活塞筒，实现冷却液的循环利用。CN110935945ACN110935945A权利要求书1/1页1.一种高性能镁合金切割装置，包括作业台（1）和切割轮（2）；其特征在于，所述作业台（1）上方固定连接有切割箱（8），切割箱（8）内设有切割轮（2）；所述切割箱（8）内设有喷淋机构，喷淋机构包括喷头（14），切割轮（2）下方设有收集槽（15），收集槽（15）下方连通有过滤箱（16）；所述喷头（14）通过出液管（20）连通有活塞筒（19），活塞筒（19）通过抽液管（18）与过滤箱（16）连通。2.根据权利要求1所述的一种高性能镁合金切割装置，其特征在于，所述作业台（1）上开设有切割槽（3），切割轮（2）通过转轴（4）与作业台（1）转动连接，转轴（4）通过传动皮带（5）连接有驱动电机（6）的输出轴，驱动电机（6）与作业台（1）固定连接。3.根据权利要求2所述的一种高性能镁合金切割装置，其特征在于，所述切割轮（2）左侧设有推料机构，推料机构包括推料板（7），推料板（7）嵌套在切割箱（8）内并与切割箱（8）滑动连接；所述切割箱（8）设有进料口（9），镁合金型材通过进料口（9）放入到切割箱（8）内；所述推料板（7）上方固定连接有移动块（10），移动块（10）贯穿并螺纹连接有丝杆（11），丝杆（11）通过减速箱（12）连接有双轴电机（13）的输出轴，双轴电机（13）与切割箱（8）固定连接。4.根据权利要求3所述的一种高性能镁合金切割装置，其特征在于，所述推料板（7）设有与切割轮（2）配合度的适配槽（25）。5.根据权利要求1所述的一种高性能镁合金切割装置，其特征在于，所述喷头（14）设置在切割轮（2）上方并嵌套在切割箱（8）的顶板内。6.根据权利要求1所述的一种高性能镁合金切割装置，其特征在于，所述过滤箱（16）内设有过滤网（17）。7.根据权利要求1所述的一种高性能镁合金切割装置，其特征在于，所述出液管（20）和抽液管（18）与活塞筒（19）连通处均设有单向阀。8.根据权利要求1所述的一种高性能镁合金切割装置，其特征在于，所述活塞筒（19）内嵌套有活塞柱（21），活塞柱（21）下端固定连接有矩形框（22），矩形框（22）内嵌套有偏心柱（23），偏心柱（23）固定连接有转盘（24），转盘（24）与双轴电机（13）的输出轴固定连接。2CN110935945A说明书1/3页一种高性能镁合金切割装置技术领域[0001]本发明涉及镁合金加工设备领域，具体是一种高性能镁合金切割装置。背景技术[0002]镁合金在加工过程中，需要进行切割，传统的切割装置采用复杂的控制结构，造价高昂，同时对冷却液的消耗较大，冷却液在使用时只是和镁合金的碎渣混合在一起，其他杂质的含量不高，因此具有较高的重复利用的价值。[0003]本申请提供一种高性能镁合金切割装置，解决冷却液消耗量大无法重复利用的问题。发明内容[0004]本发明的目的在于提供一种高性能镁合金切割装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种高性能镁合金切割装置，包括作业台和切割轮；所述作业台上方固定连接有切割箱，切割箱内设有切割轮；所述切割箱内设有喷淋机构，喷淋机构包括喷头，切割轮下方设有收集槽，收集槽下方连通有过滤箱；所述喷头通过出液管连通有活塞筒，活塞筒通过抽液管与过滤箱连通。[0006]作为本发明进一步的方案：所述作业台上开设有切割槽，切
