一种云数据存储设备的便捷携带装置.pdf

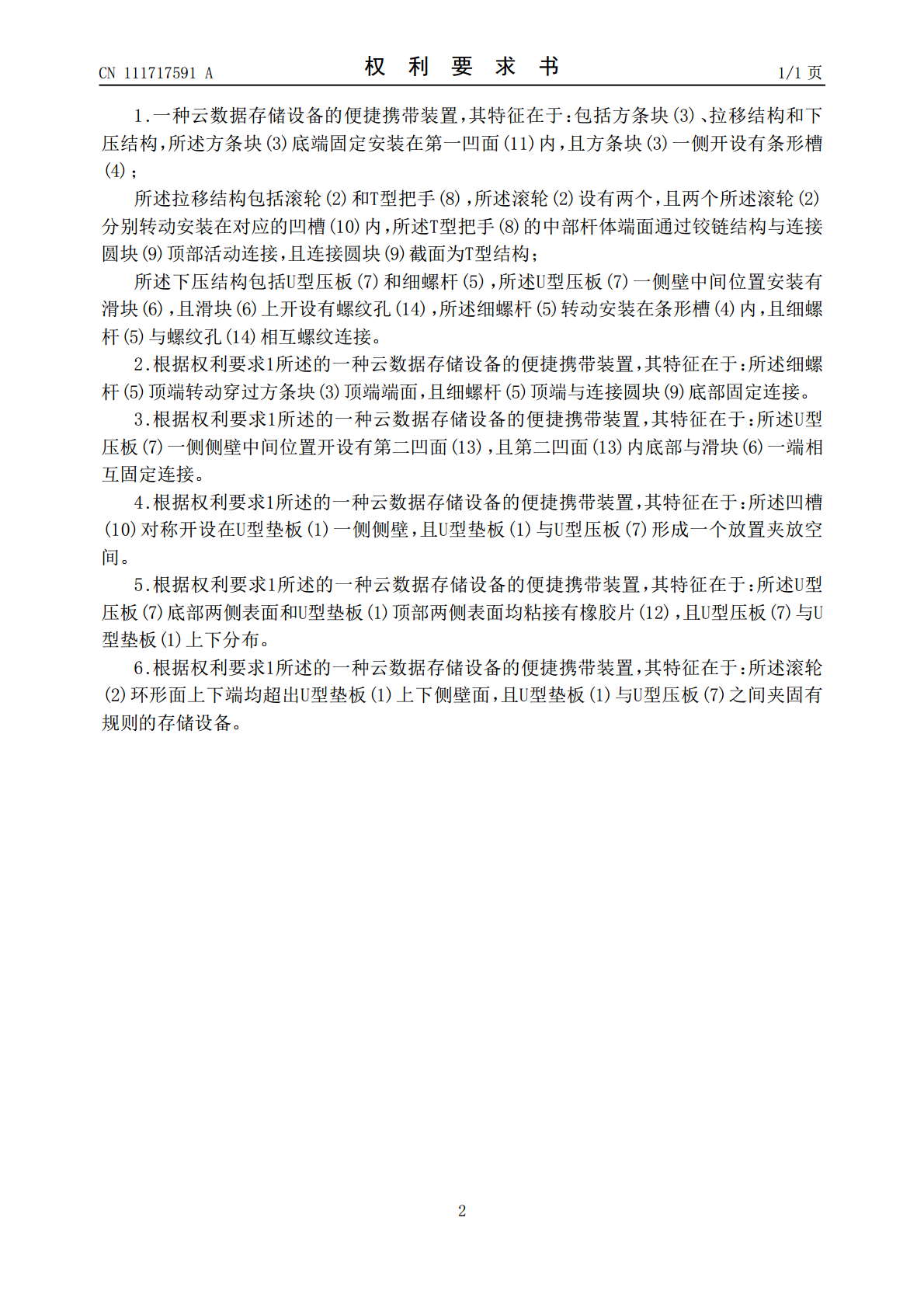

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111717591A(43)申请公布日2020.09.29(21)申请号202010706042.2(22)申请日2020.07.21(71)申请人苏州艾宾斯信息技术有限公司地址215200江苏省苏州市吴江区松陵镇高新路249号新都汇城市广场17幢-434室(72)发明人费城(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人连围(51)Int.Cl.B65G7/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种云数据存储设备的便捷携带装置(57)摘要本发明公开了一种云数据存储设备的便捷携带装置，包括U型垫板、滚轮、方条块、条形槽、细螺杆、滑块、U型压板、T型把手、连接圆块、凹槽、第一凹面、橡胶片、第二凹面和螺纹孔。本发明设计合理，通过转动T型把手带动经连接圆块连接的细螺杆转动，能够将滑块沿着条形槽向下移动，有利于将连接的U型压板对存储设备顶部表面进行施压，达到将存储设备夹固连接的效果，且拆卸安装便捷，省力省事，通过手持向外施压牵拉T型把手将整体向施力方向倾斜，能够将滚轮与地面接触，达到将整体移动携带的效果。CN111717591ACN111717591A权利要求书1/1页1.一种云数据存储设备的便捷携带装置，其特征在于：包括方条块(3)、拉移结构和下压结构，所述方条块(3)底端固定安装在第一凹面(11)内，且方条块(3)一侧开设有条形槽(4)；所述拉移结构包括滚轮(2)和T型把手(8)，所述滚轮(2)设有两个，且两个所述滚轮(2)分别转动安装在对应的凹槽(10)内，所述T型把手(8)的中部杆体端面通过铰链结构与连接圆块(9)顶部活动连接，且连接圆块(9)截面为T型结构；所述下压结构包括U型压板(7)和细螺杆(5)，所述U型压板(7)一侧壁中间位置安装有滑块(6)，且滑块(6)上开设有螺纹孔(14)，所述细螺杆(5)转动安装在条形槽(4)内，且细螺杆(5)与螺纹孔(14)相互螺纹连接。2.根据权利要求1所述的一种云数据存储设备的便捷携带装置，其特征在于：所述细螺杆(5)顶端转动穿过方条块(3)顶端端面，且细螺杆(5)顶端与连接圆块(9)底部固定连接。3.根据权利要求1所述的一种云数据存储设备的便捷携带装置，其特征在于：所述U型压板(7)一侧侧壁中间位置开设有第二凹面(13)，且第二凹面(13)内底部与滑块(6)一端相互固定连接。4.根据权利要求1所述的一种云数据存储设备的便捷携带装置，其特征在于：所述凹槽(10)对称开设在U型垫板(1)一侧侧壁，且U型垫板(1)与U型压板(7)形成一个放置夹放空间。5.根据权利要求1所述的一种云数据存储设备的便捷携带装置，其特征在于：所述U型压板(7)底部两侧表面和U型垫板(1)顶部两侧表面均粘接有橡胶片(12)，且U型压板(7)与U型垫板(1)上下分布。6.根据权利要求1所述的一种云数据存储设备的便捷携带装置，其特征在于：所述滚轮(2)环形面上下端均超出U型垫板(1)上下侧壁面，且U型垫板(1)与U型压板(7)之间夹固有规则的存储设备。2CN111717591A说明书1/3页一种云数据存储设备的便捷携带装置技术领域[0001]本发明涉及一种便捷携带装置，具体是一种云数据存储设备的便捷携带装置，属于存储设备应用技术领域。背景技术[0002]存储器是一种利用半导体、磁性介质等技术制成的存储数据的电子设备，存储器的主要功能是存储程序和各种数据，并能在计算机运行过程中高速、自动地完成程序或数据的存取，有了存储器，计算机才有记忆功能，才能保证正常工作，计算机中的存储器按用途存储器可分为主存储器和辅助存储器，也有分为外部存储器和内部存储器的分类方法。[0003]部分箱体状的云数据存储设备规格较大较重，携带搬运较费时费力，同时云数据存储设备的规格也存在不同，这又给携带带来一定难度，缺乏能够夹固放置不同规格云数据存储设备且又能省力牵拉移动的结构来解决上述出现的问题。因此，针对上述问题提出一种云数据存储设备的便捷携带装置。发明内容[0004]本发明的目的就在于为了解决上述问题而提供一种云数据存储设备的便捷携带装置。[0005]本发明通过以下技术方案来实现上述目的，一种云数据存储设备的便捷携带装置，包括方条块、拉移结构和下压结构，所述方条块底端固定安装在第一凹面内，且方条块一侧开设有条形槽；[0006]所述拉移结构包括滚轮和T型把手，所述滚轮设有两个，且两个所述滚轮分别转动安装在对应的凹槽内，所述T型把手的中部杆体端面通过铰链结构与连接圆块顶部活动连接，且连接圆块截面为T型结构；[0007]所述下压结构包括U型压板和细螺杆，所述U型压板一侧壁中间位置安装有滑块，且滑块上开设有螺纹孔，所述细螺杆转
