一种用于坡道运输的工程推车.pdf

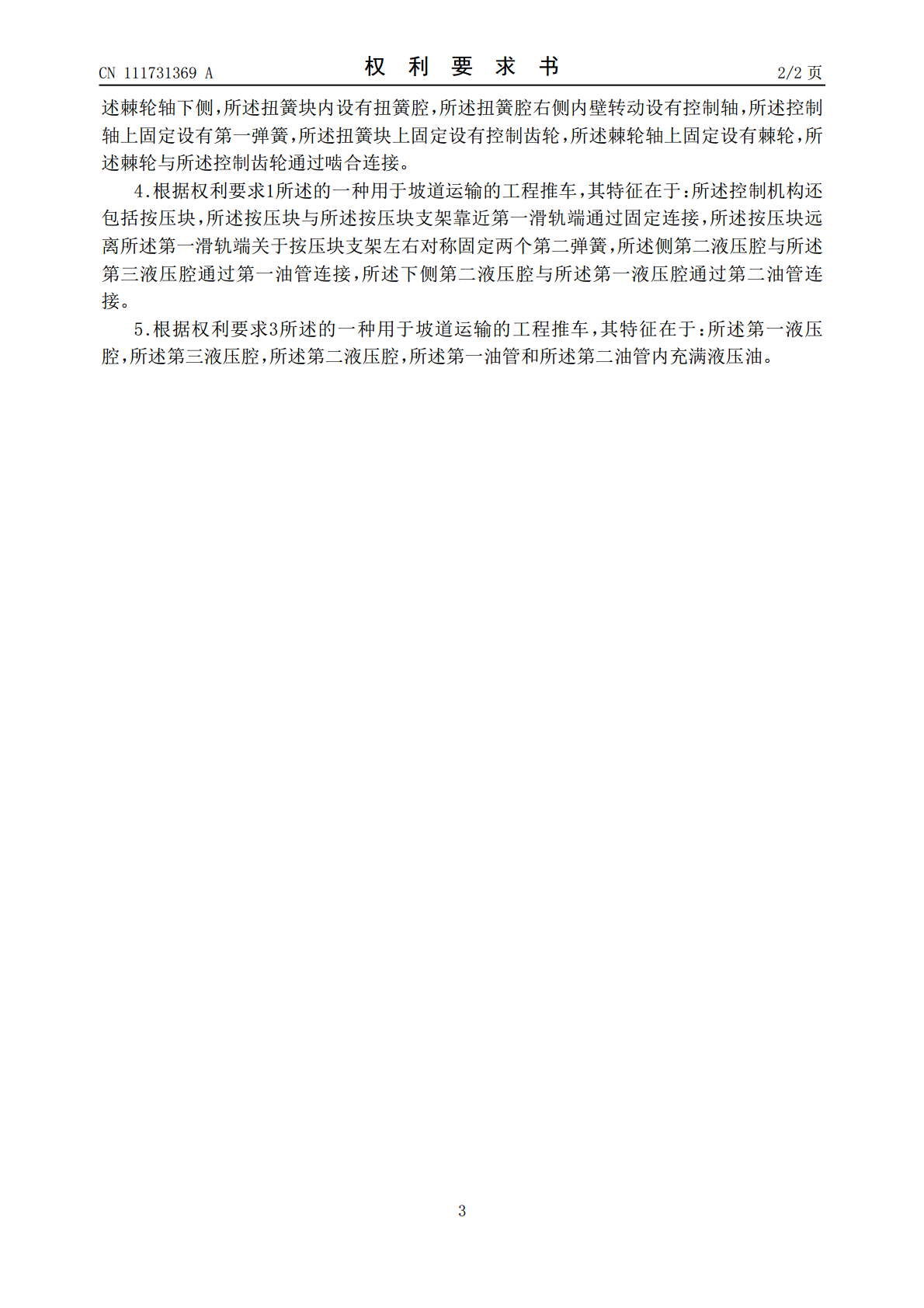

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111731369A(43)申请公布日2020.10.02(21)申请号202010642737.9(22)申请日2020.07.06(71)申请人诸暨利心输送机械科技有限公司地址311800浙江省绍兴市诸暨市同山镇高城头社区521号(72)发明人何振华(51)Int.Cl.B62B5/04(2006.01)B62B1/10(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种用于坡道运输的工程推车(57)摘要本发明公开了一种用于坡道运输的工程推车，包括货斗，所述货斗下端面固定设有车架，所述车架内设有安置腔，所述安置腔内设有刹车机构，所述刹车机构包括第一滑轨，所述第一滑轨与所述安置腔后侧内壁固定连接，所述第一滑轨上滑动设有第一滑块，所述第一滑块左端面固定设有第一滑块支架，所述安置腔下侧内壁固定设有第一液压缸，本发明可以使得工程推车在上坡时，由于内置棘轮的设置，工程推车只能往前移动，而无法后退，有效的减少使用人员的体力消耗，而工程推车在下坡使用时，改变工程推车轮子的角度，可以有效地降低工程推车在下坡时的速度，防止使用人员使用过程中出现意外。CN111731369ACN111731369A权利要求书1/2页1.一种用于坡道运输的工程推车，包括货斗，其特征在于：所述货斗下端面固定设有车架，所述车架内设有安置腔，所述安置腔内设有刹车机构，所述刹车机构包括第一滑轨，所述第一滑轨与所述安置腔后侧内壁固定连接，所述第一滑轨上滑动设有第一滑块，所述第一滑块左端面固定设有第一滑块支架，所述安置腔下侧内壁固定设有第一液压缸，所述第一液压缸内设有第一液压腔，所述第一液压腔左右侧内壁上滑动设有第一液压推板，所述第一液压推板上端面固定设有推板连杆，所述推板连杆上端面固定设有推板连杆支架，所述推板连杆支架与所述第一滑块支架通过第一连接杆转动连接，所述安置腔后侧内壁固定设有固定块，所述固定块在所述第一液压缸上侧，所述推板连杆在所述固定块内转动连接，所述第一滑块上端面固定设有滑杆，所述第一液压推板往上移动，通过所述第一液压推板与所述推板连杆的固定连接，带动所述推板连杆往上移动，通过所述推板连杆与所述推板连杆支架的固定连接，带动所述推板连杆支架往上移动，所述推板连杆支架通过所述第一连接杆与所述第一滑块支架的转动连接，带动所述第一滑块支架往右移动，所述第一滑块支架通过所述第一滑块与所述滑杆的固定连接，带动滑杆往右移动；所述第一滑轨右侧设有防滑机构，所述防滑机构包括关于所述第一滑轨上下对称的两个第一传动杆支架，所述第一传动杆支架上转动设有第一传动杆，所述第一传动杆左端固定设有第一斜齿轮，所述第一传动杆右端固定设有第二斜齿轮，所述安置腔后侧内壁关于所述第一滑轨上下对称固定两个固定轴，所述固定轴上转动设有第三斜齿轮，所述第二斜齿轮与所述第三斜齿轮通过啮合连接，所述安置腔后侧内壁关于所述第一滑轨上下对称固定两个第二传动杆支架，所述第二传动杆支架在所述固定轴右侧，所述第二传动杆支架上转动设有第二传动杆，所述第二传动杆左端固定设有第四斜齿轮，所述第四斜齿轮与所述第三斜齿轮通过啮合连接，所述第二传动杆右端固定设有第五斜齿轮，所述安置腔后侧内壁固定设有第三传动杆支架，所述第三传动杆支架上转动设有第三传动杆，所述第三传动杆左端固定第六斜齿轮，所述第六斜齿轮与所述第五斜齿轮通过啮合连接；所述安置腔右端面关于所述第一滑轨上下对称固定两个把手杆，所述把手杆内设有控制机构，所述控制机构包括第二液压腔，所述第二液压腔左右侧内壁上滑动设有第二液压推板，所述第二液压推板靠近所述第一滑轨端固定设有按压块支架。2.根据权利要求1所述的一种用于坡道运输的工程推车，其特征在于：所述刹车机构还包括关于所述第一滑轨上下对称的两个转向轴支架，所述转向轴支架内转动设有转向轴，所述转向轴上固定设有转向块，所述转向块内转动设有车轴，所述车轴靠进所述第一滑轨端固定设有第七斜齿轮，所述第七斜齿轮与所述第一斜齿轮通过啮合连接，所述转向块远离所述第一滑轨端面固定设有车轮轴，所述车轮轴上转动设有车轮，所述车轴远离所述第一滑轨端固定设有车轮传动块，所述车轮传动块与所述车轮通过固定连接，所述转向块左端固定设有转向块支架，所述转向块支架与所述滑杆通过第二连接杆转动连接。3.根据权利要求1所述的一种用于坡道运输的工程推车，其特征在于：所述控制机构还包括棘轮轴，所述棘轮轴与所述安置腔右侧内壁转动连接，所述棘轮轴左端固定设有第二液压缸，所述第二液压缸内设有第三液压腔，所述第三液压腔上下侧内壁滑动设有第三液压推板，所述第三液压腔内关于所述第三传动杆上下对称设有两个第二滑轨，所述第二滑轨上滑动设有第二滑块所述第二滑块靠近所述第三传动杆端固定设有第
