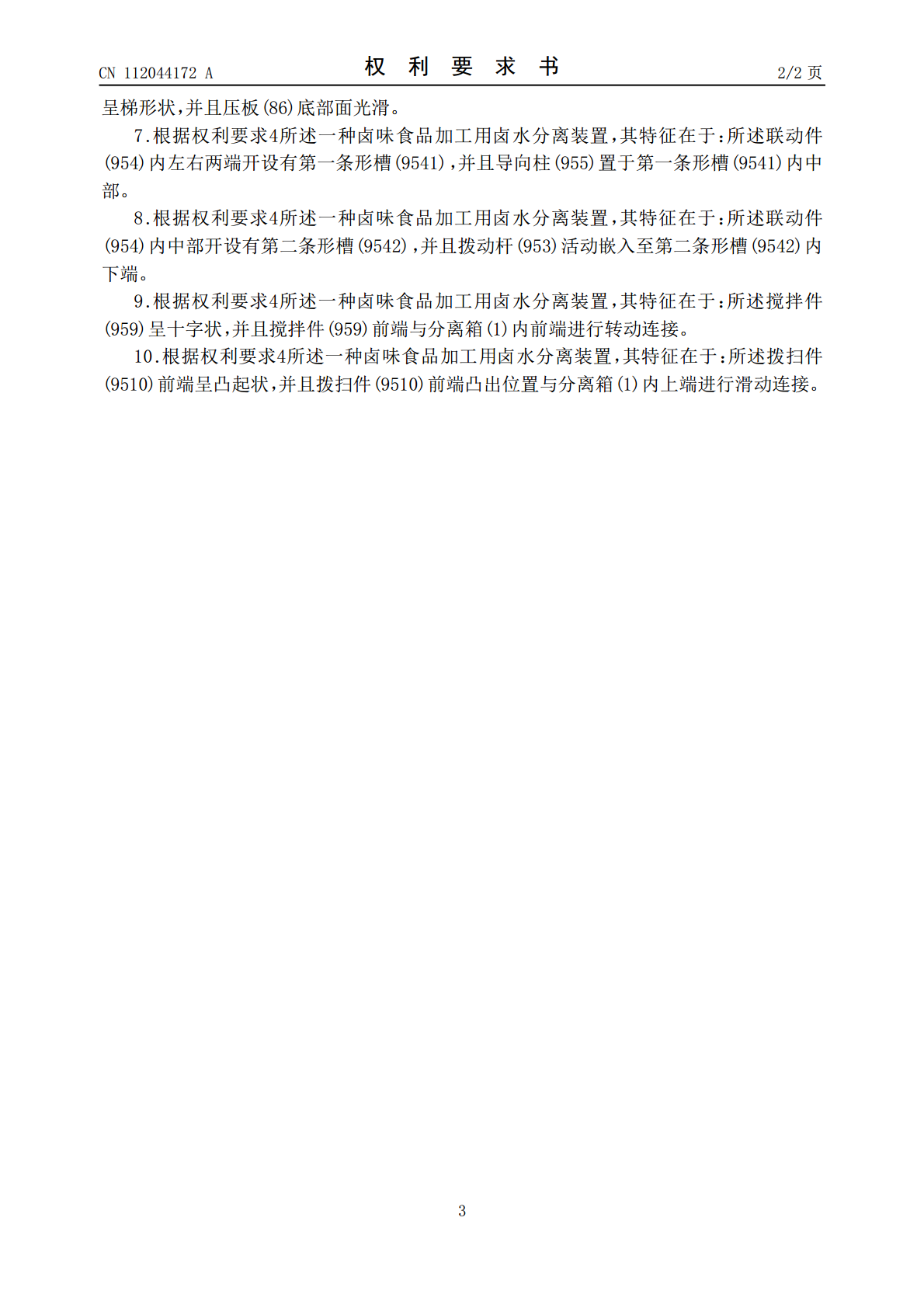

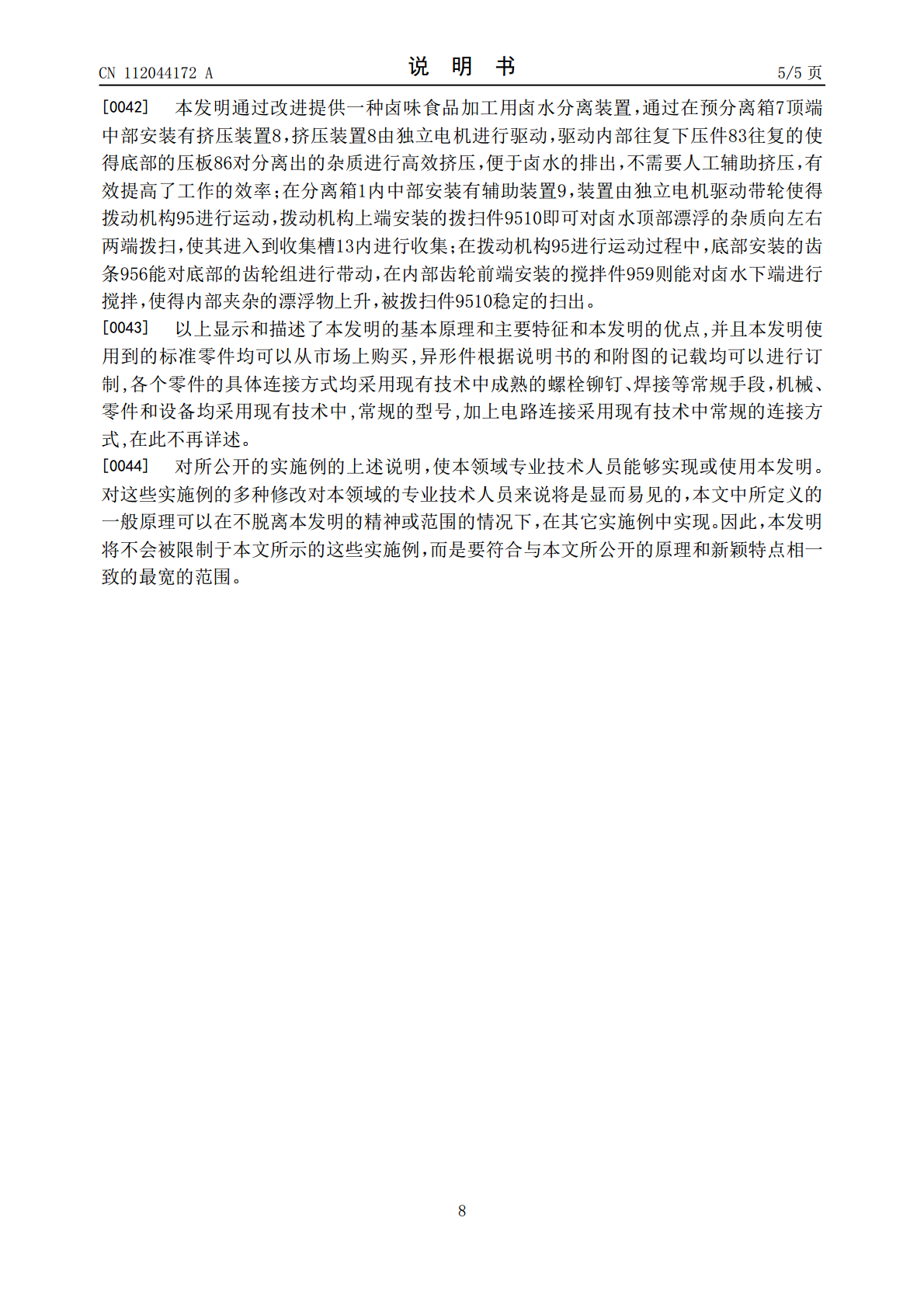

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112044172A(43)申请公布日2020.12.08(21)申请号202010957036.4(22)申请日2020.09.12(71)申请人邱建荣地址366300福建省龙岩市长汀县濯田镇丰口村丰口1号(72)发明人邱建荣(51)Int.Cl.B01D36/04(2006.01)B01D35/16(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种卤味食品加工用卤水分离装置(57)摘要本发明公开了一种卤味食品加工用卤水分离装置,包括分离箱、预分离箱、挤压装置和辅助装置,本发明通过在预分离箱顶端中部安装有挤压装置,挤压装置内电机驱动内部往复下压件往复的使得底部的压板对分离出的杂质进行高效挤压,便于卤水的排出,有效提高了工作的效率;在分离箱内中部安装有辅助装置,装置由独立电机驱动带轮使得拨动机构进行运动,拨动机构上端安装的拨扫件即可对卤水顶部漂浮的杂质向左右两端拨扫,使其进入到收集槽内进行收集;在拨动机构进行运动过程中,底部安装的齿条能对底部的齿轮组进行带动,在内部齿轮前端安装的搅拌件则能对卤水下端进行搅拌,使得内部夹杂的漂浮物上升,被拨扫件稳定的扫出。CN112044172ACN112044172A权利要求书1/2页1.一种卤味食品加工用卤水分离装置,包括分离箱(1),所述分离箱(1)右侧下端设置有排出管(2),所述分离箱(1)右侧上端设置有控制器(3),所述控制器(3)底部设置有电源线(4),所述分离箱(1)背面右端安装有第一电机(5),并且第一电机(5)与控制器(3)电连接,所述分离箱(1)前端面上端通过螺栓与密闭盖(6)进行固定,所述分离箱(1)左侧上端与预分离箱(7)相接,所述预分离箱(7)前端面固定有清理盖(10),所述预分离箱(7)左侧下端与入料斗(11)相接,所述预分离箱(7)内下端设置有第一滤网(12),所述分离箱(1)内左右两侧上端安装有收集槽(13),所述分离箱(1)内下端固定有第二滤网(14);其特征在于:还包括挤压装置(8)和辅助装置(9),所述预分离箱(7)内中部上端安装有挤压装置(8),所述分离箱(1)内中部设置有辅助装置(9),所述挤压装置(8)包括固定箱(81)、第二电机(82)、往复下压件(83)、传动件(84)、连接块(85)、压板(86)和导向座(87),所述固定箱(81)底部与预分离箱(7)顶端中部进行固定,所述固定箱(81)右侧中部设置有第二电机(82),并且第二电机(82)与控制器(3)电连接,所述固定箱(81)内中部设置有往复下压件(83),所述往复下压件(83)底部与传动件(84)相接,所述传动件(84)底部固定有连接块(85),所述连接块(85)底部与压板(86)相接,所述传动件(84)背面与导向座(87)进行滑动连接,所述导向座(87)左右两侧与预分离箱(7)内侧上端进行固定。2.根据权利要求1所述一种卤味食品加工用卤水分离装置,其特征在于:所述往复下压件(83)包括顶盖(831)、转动轮(832)、轴杆(833)和托举件(834),所述顶盖(831)下端设置有转动轮(832),所述转动轮(832)底部置于托举件(834)顶部,所述托举件(834)顶部前后两端与顶盖(831)进行固定,所述转动轮(832)内下端固定有轴杆(833),所述轴杆(833)左右两侧与固定箱(81)内上端进行转动连接,所述第二电机(82)左侧输出轴与轴杆(833)右侧相接,所述托举件(834)内下端与传动件(84)进行铰接。3.根据权利要求1所述一种卤味食品加工用卤水分离装置,其特征在于:所述辅助装置(9)包括主动带轮(91)、同步带(92)、从动带轮(93)、连接轴(94)和拨动机构(95),所述主动带轮(91)内中部与第一电机(5)前端输出轴相接,所述主动带轮(91)外径表面通过同步带(92)与从动带轮(93)进行同步转动,所述主动带轮(91)内中部设置有连接轴(94),所述连接轴(94)前端贯穿分离箱(1)与拨动机构(95)相接。4.根据权利要求3所述一种卤味食品加工用卤水分离装置,其特征在于:所述拨动机构(95)包括支板(951)、转动盘(952)、拨动杆(953)、联动件(954)、导向柱(955)、齿条(956)、主动齿轮(957)、从动齿轮(958)、搅拌件(959)和拨扫件(9510),所述支板(951)背面与分离箱(1)内后端中部进行固定,所述支板(951)前端面上端设置有转动盘(952),并且转动盘(952)内中部与连接轴(94)相接,所述转动盘(952)前端面下端固定有拨动杆(953),所述拨动杆(953)前端与联动件(954)相接,所述联动件(954)内左右两端与导向柱(955)
