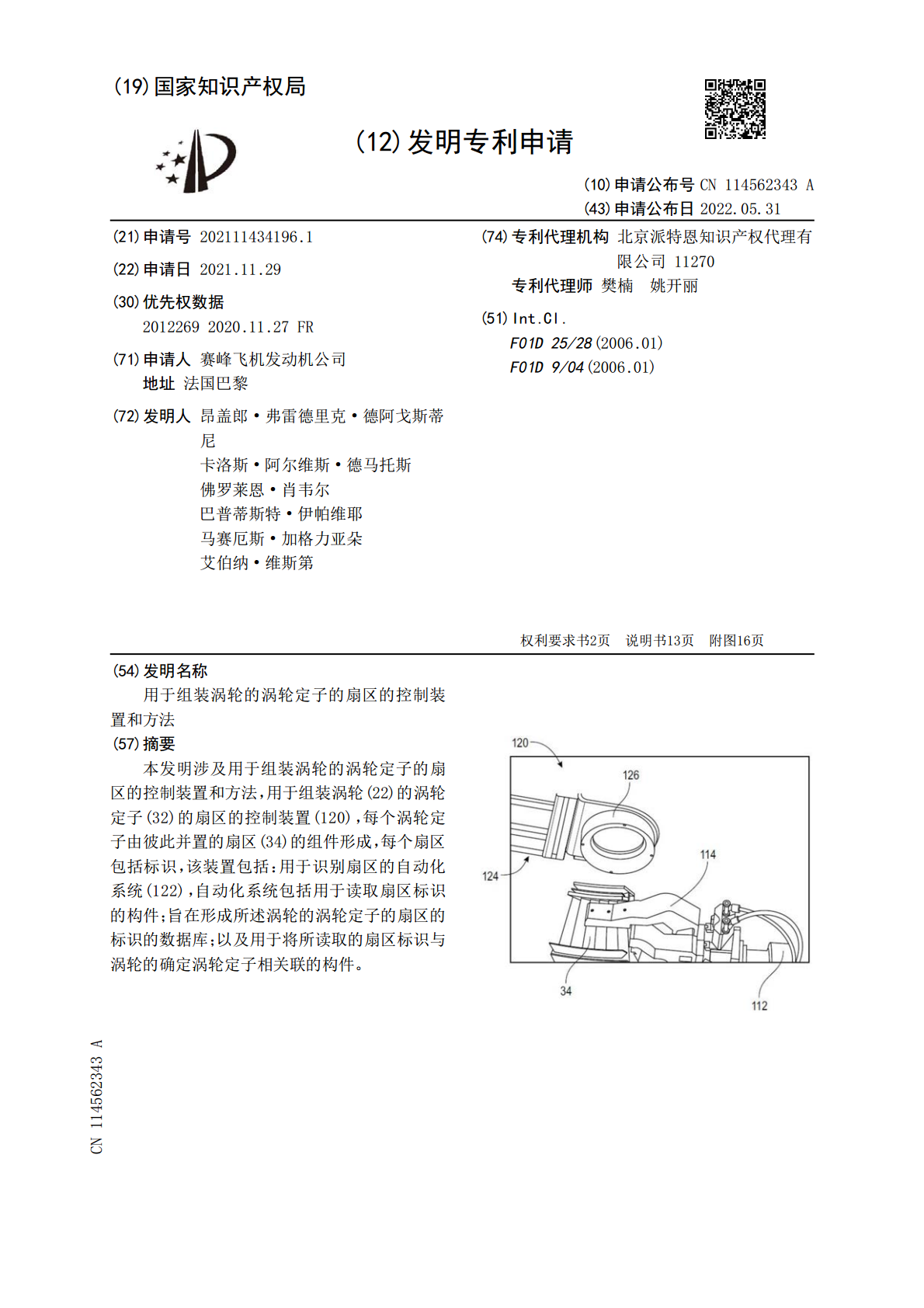

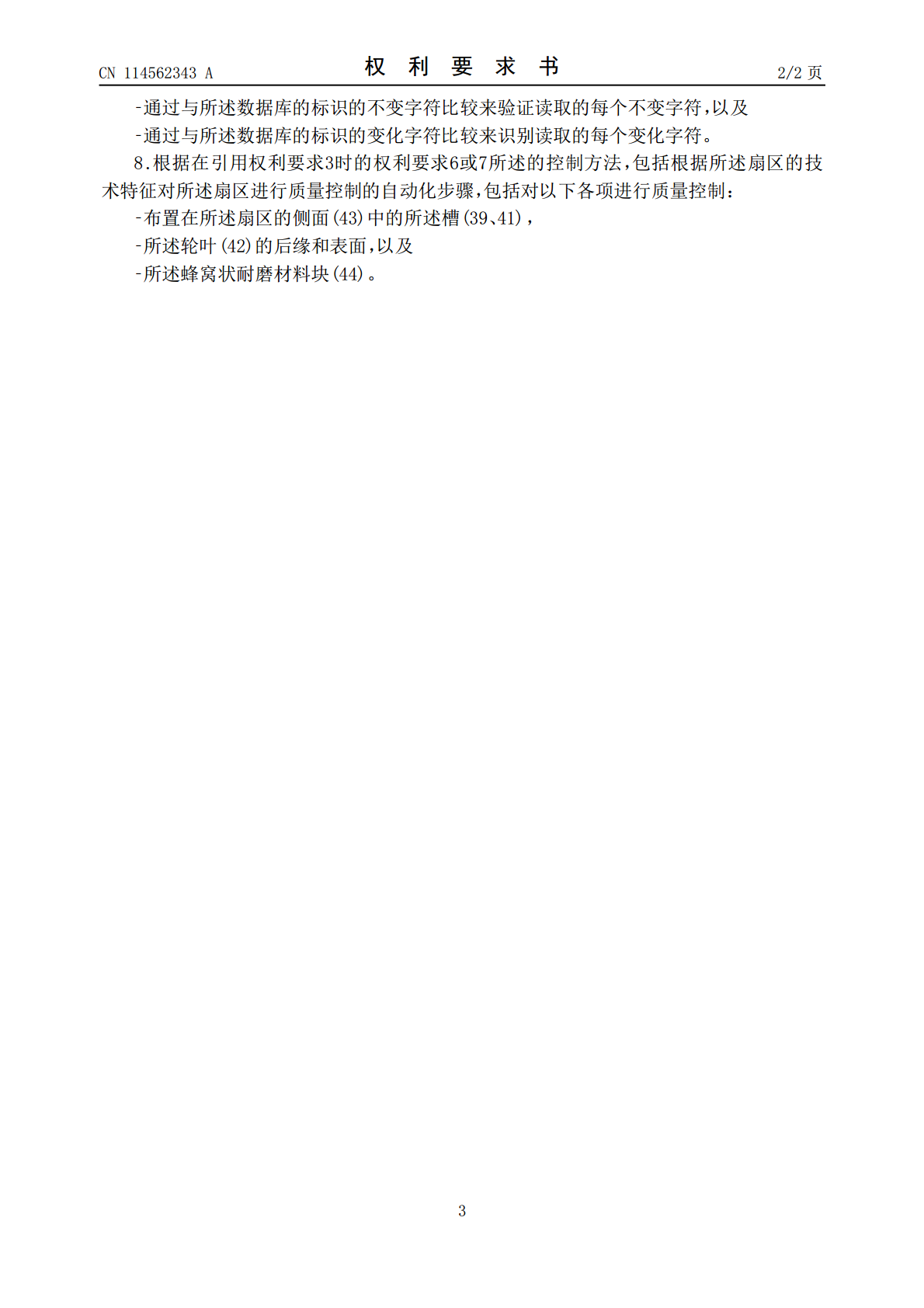

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114562343A(43)申请公布日2022.05.31(21)申请号202111434196.1(74)专利代理机构北京派特恩知识产权代理有(22)申请日2021.11.29限公司11270专利代理师樊楠姚开丽(30)优先权数据20122692020.11.27FR(51)Int.Cl.F01D25/28(2006.01)(71)申请人赛峰飞机发动机公司F01D9/04(2006.01)地址法国巴黎(72)发明人昂盖郎·弗雷德里克·德阿戈斯蒂尼卡洛斯·阿尔维斯·德马托斯佛罗莱恩·肖韦尔巴普蒂斯特·伊帕维耶马赛厄斯·加格力亚朵艾伯纳·维斯第权利要求书2页说明书13页附图16页(54)发明名称用于组装涡轮的涡轮定子的扇区的控制装置和方法(57)摘要本发明涉及用于组装涡轮的涡轮定子的扇区的控制装置和方法，用于组装涡轮(22)的涡轮定子(32)的扇区的控制装置(120)，每个涡轮定子由彼此并置的扇区(34)的组件形成，每个扇区包括标识，该装置包括：用于识别扇区的自动化系统(122)，自动化系统包括用于读取扇区标识的构件；旨在形成所述涡轮的涡轮定子的扇区的标识的数据库；以及用于将所读取的扇区标识与涡轮的确定涡轮定子相关联的构件。CN114562343ACN114562343A权利要求书1/2页1.一种用于组装涡轮(22)的涡轮定子(32)的扇区的控制装置(120)，每个涡轮定子由彼此并置的扇区(34)的组件形成，每个扇区包括标识，所述装置包括：‑用于识别所述扇区的自动化系统(122)，所述自动化系统包括用于读取扇区标识的构件，‑扇区的标识的数据库，所述扇区旨在形成所述涡轮的涡轮定子，以及‑用于将所读取的扇区的标识与涡轮的确定涡轮定子相关联的构件。2.根据权利要求1所述的控制装置，其中，所述扇区(34)的标识包括从同一个涡轮定子的一个扇区到另一个扇区变化的字符和从同一个涡轮定子的一个扇区到另一个扇区不变的字符，所述用于识别所述扇区的自动化系统包括：‑用于通过与所述数据库的标识的不变字符比较来验证读取的每个不变字符的构件，以及‑用于通过与所述数据库的标识的变化字符比较来识别读取的每个变化字符的构件。3.根据权利要求1或2所述的控制装置，其中，每个扇区(34)包括内平台(40)、外平台(38)、轮叶(42)以及蜂窝状耐磨材料块(44)，每个轮叶均包括后缘并附接到所述内平台(40)和所述外平台(38)之间，所述蜂窝状耐磨材料块在侧面(43)之间朝向所述内平台(40)的内侧延伸，并且所述数据库包括与每个标识相关联的扇区的技术特征的组，所述技术特征的组至少包括：‑布置在所述扇区的侧面(43)中的槽(39、41)的确定数量；‑所述槽(39、41)的技术特征；‑旨在插入到每个槽中的密封垫(35、37)的物理特征；‑所述扇区的轮叶(42)的确定数量；‑所述扇区在确定的涡轮定子中的角位置。4.根据权利要求3所述的控制装置，包括扇区的质量控制的自动化系统，所述自动化系统被配置为根据所述扇区的技术特征控制以下各项的质量：‑布置在所述扇区的侧面(43)中的所述槽(39、41)，‑所述轮叶(42)的后缘和表面，以及‑所述蜂窝状耐磨材料块(44)。5.根据权利要求1至4中任一项所述的控制装置，包括所述扇区的图像捕获装置(126)，所述图像捕获装置根据所述扇区相对于是图像捕获装置的不同定向捕获图像，所述扇区由能够相对于所述图像捕获装置移动的机械臂(112)支撑。6.一种用于借助于根据权利要求1至5中任一项所述的控制装置来控制用于组装涡轮的涡轮定子的扇区的控制方法，其特征在于，所述控制方法对于每个扇区都包括以下自动化步骤：‑读取所述扇区的标识，和‑根据旨在形成所述涡轮的涡轮定子的扇区的标识的数据库，将读取的扇区的标识与所述涡轮的确定的涡轮定子相关联。7.根据权利要求6所述的控制方法，其中，所述扇区的标识包括从同一个涡轮定子的一个扇区到另一个扇区变化的字符和从同一个涡轮定子的一个扇区到另一个扇区不变的字符，所述方法包括用于识别扇区的自动化步骤，所述用于识别扇区的自动化步骤包括：2CN114562343A权利要求书2/2页‑通过与所述数据库的标识的不变字符比较来验证读取的每个不变字符，以及‑通过与所述数据库的标识的变化字符比较来识别读取的每个变化字符。8.根据在引用权利要求3时的权利要求6或7所述的控制方法，包括根据所述扇区的技术特征对所述扇区进行质量控制的自动化步骤，包括对以下各项进行质量控制：‑布置在所述扇区的侧面(43)中的所述槽(39、41)，‑所述轮叶(42)的后缘和表面，以及‑所述蜂窝状耐磨材料块(44)。3CN114562343A说明书1/13页用于组装涡轮的涡轮定子的扇区的控制装置和方法技术
