具有自动存取功能的仓储装置.pdf

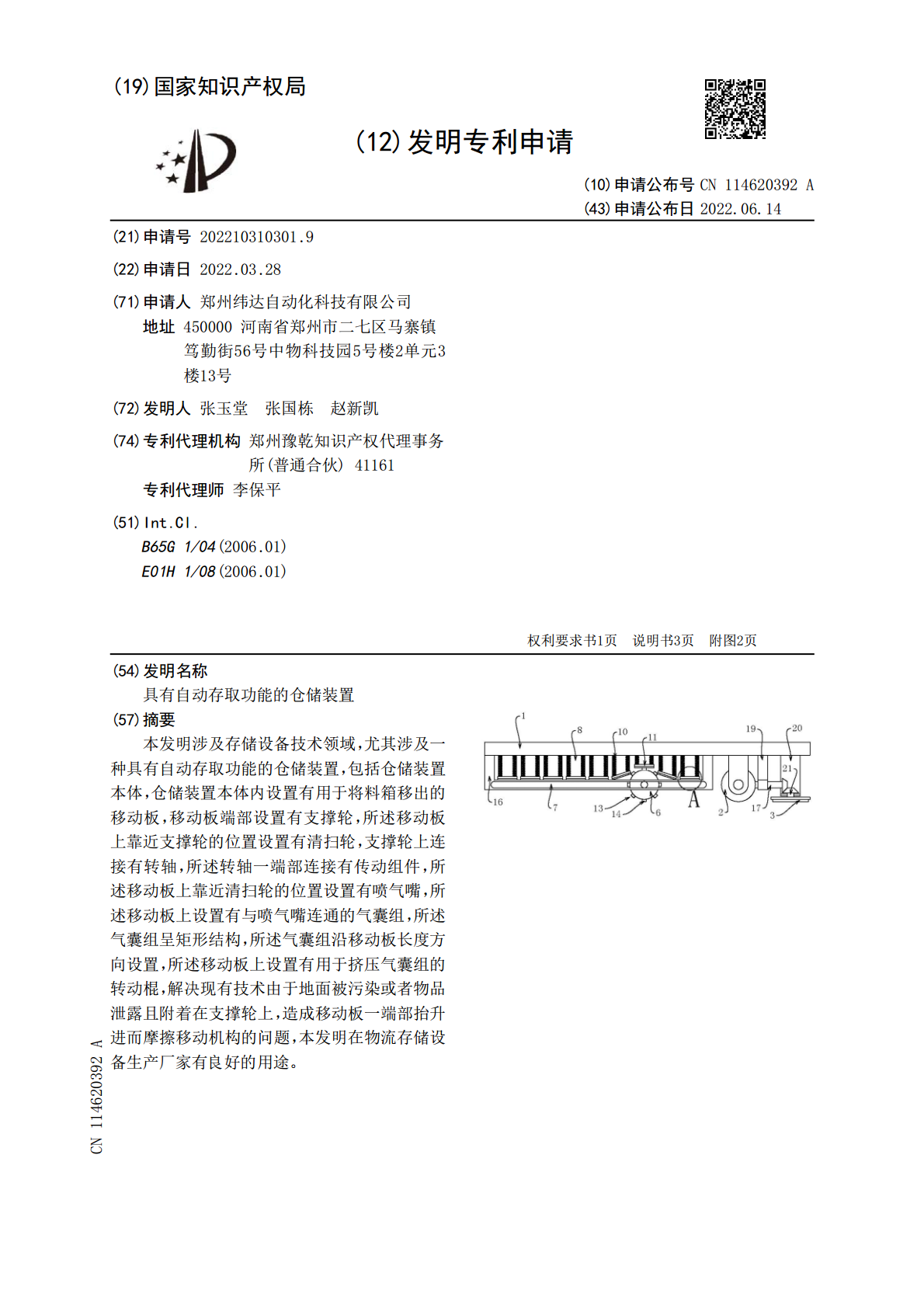

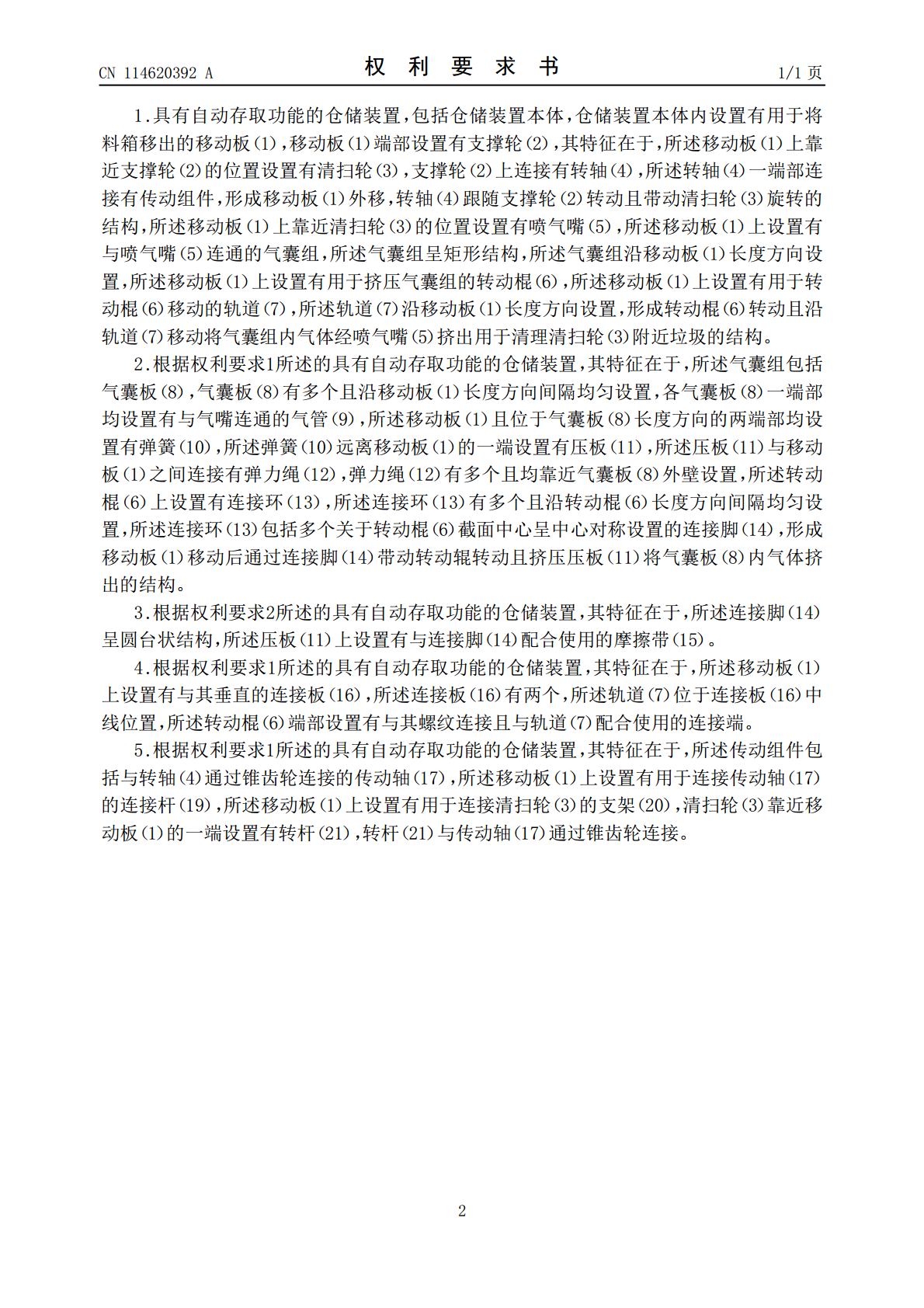

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114620392A(43)申请公布日2022.06.14(21)申请号202210310301.9(22)申请日2022.03.28(71)申请人郑州纬达自动化科技有限公司地址450000河南省郑州市二七区马寨镇笃勤街56号中物科技园5号楼2单元3楼13号(72)发明人张玉堂张国栋赵新凯(74)专利代理机构郑州豫乾知识产权代理事务所(普通合伙)41161专利代理师李保平(51)Int.Cl.B65G1/04(2006.01)E01H1/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称具有自动存取功能的仓储装置(57)摘要本发明涉及存储设备技术领域，尤其涉及一种具有自动存取功能的仓储装置，包括仓储装置本体，仓储装置本体内设置有用于将料箱移出的移动板，移动板端部设置有支撑轮，所述移动板上靠近支撑轮的位置设置有清扫轮，支撑轮上连接有转轴，所述转轴一端部连接有传动组件，所述移动板上靠近清扫轮的位置设置有喷气嘴，所述移动板上设置有与喷气嘴连通的气囊组，所述气囊组呈矩形结构，所述气囊组沿移动板长度方向设置，所述移动板上设置有用于挤压气囊组的转动棍，解决现有技术由于地面被污染或者物品泄露且附着在支撑轮上，造成移动板一端部抬升进而摩擦移动机构的问题，本发明在物流存储设备生产厂家有良好的用途。CN114620392ACN114620392A权利要求书1/1页1.具有自动存取功能的仓储装置，包括仓储装置本体，仓储装置本体内设置有用于将料箱移出的移动板（1），移动板（1）端部设置有支撑轮（2），其特征在于，所述移动板（1）上靠近支撑轮（2）的位置设置有清扫轮（3），支撑轮（2）上连接有转轴（4），所述转轴（4）一端部连接有传动组件，形成移动板（1）外移，转轴（4）跟随支撑轮（2）转动且带动清扫轮（3）旋转的结构，所述移动板（1）上靠近清扫轮（3）的位置设置有喷气嘴（5），所述移动板（1）上设置有与喷气嘴（5）连通的气囊组，所述气囊组呈矩形结构，所述气囊组沿移动板（1）长度方向设置，所述移动板（1）上设置有用于挤压气囊组的转动棍（6），所述移动板（1）上设置有用于转动棍（6）移动的轨道（7），所述轨道（7）沿移动板（1）长度方向设置，形成转动棍（6）转动且沿轨道（7）移动将气囊组内气体经喷气嘴（5）挤出用于清理清扫轮（3）附近垃圾的结构。2.根据权利要求1所述的具有自动存取功能的仓储装置，其特征在于，所述气囊组包括气囊板（8），气囊板（8）有多个且沿移动板（1）长度方向间隔均匀设置，各气囊板（8）一端部均设置有与气嘴连通的气管（9），所述移动板（1）且位于气囊板（8）长度方向的两端部均设置有弹簧（10），所述弹簧（10）远离移动板（1）的一端设置有压板（11），所述压板（11）与移动板（1）之间连接有弹力绳（12），弹力绳（12）有多个且均靠近气囊板（8）外壁设置，所述转动棍（6）上设置有连接环（13），所述连接环（13）有多个且沿转动棍（6）长度方向间隔均匀设置，所述连接环（13）包括多个关于转动棍（6）截面中心呈中心对称设置的连接脚（14），形成移动板（1）移动后通过连接脚（14）带动转动辊转动且挤压压板（11）将气囊板（8）内气体挤出的结构。3.根据权利要求2所述的具有自动存取功能的仓储装置，其特征在于，所述连接脚（14）呈圆台状结构，所述压板（11）上设置有与连接脚（14）配合使用的摩擦带（15）。4.根据权利要求1所述的具有自动存取功能的仓储装置，其特征在于，所述移动板（1）上设置有与其垂直的连接板（16），所述连接板（16）有两个，所述轨道（7）位于连接板（16）中线位置，所述转动棍（6）端部设置有与其螺纹连接且与轨道（7）配合使用的连接端。5.根据权利要求1所述的具有自动存取功能的仓储装置，其特征在于，所述传动组件包括与转轴（4）通过锥齿轮连接的传动轴（17），所述移动板（1）上设置有用于连接传动轴（17）的连接杆（19），所述移动板（1）上设置有用于连接清扫轮（3）的支架（20），清扫轮（3）靠近移动板（1）的一端设置有转杆（21），转杆（21）与传动轴（17）通过锥齿轮连接。2CN114620392A说明书1/3页具有自动存取功能的仓储装置技术领域[0001]本发明属于存储设备技术领域，尤其涉及一种具有自动存取功能的仓储装置。背景技术[0002]仓储装置用于存储各种物品，一般通过其内部的放置箱作为载体，根据实际需要移动对应物品的放置箱，经仓储装置的进出口移出。尤其是已经发展成熟的物流产业，具有自动存取功能的仓储设备更加符合广大用户的需求。现有的仓储设备的进出口都会设置可以将放置箱移出或移入的移动机构，支撑轮是大多数移动机构的零部件，一旦地面被污染
