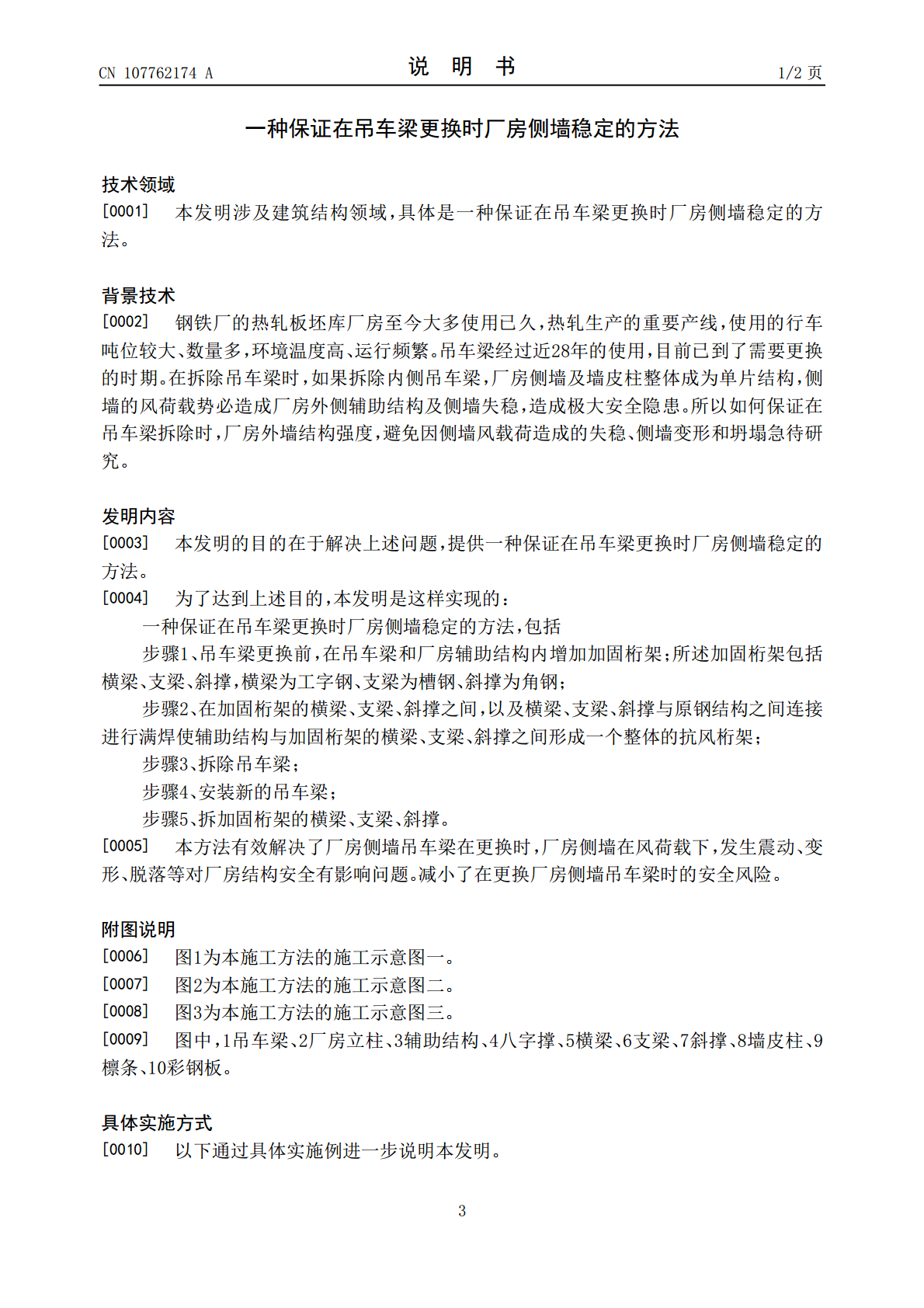

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107762174A(43)申请公布日2018.03.06(21)申请号201710907308.8(22)申请日2017.09.29(71)申请人中国二十冶集团有限公司地址201900上海市宝山区盘古路777号(72)发明人张健(74)专利代理机构上海天协和诚知识产权代理事务所31216代理人吴立斐(51)Int.Cl.E04G23/04(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种保证在吊车梁更换时厂房侧墙稳定的方法(57)摘要本发明涉及建筑结构领域，具体是一种保证在吊车梁更换时厂房侧墙稳定的方法；其特征是：包括吊车梁更换前，在吊车梁和厂房辅助结构内增加加固桁架；在加固桁架的横梁、支梁、斜撑之间，以及横梁、支梁、斜撑与原钢结构之间连接进行满焊使辅助结构与加固桁架的横梁、支梁、斜撑之间形成一个整体的抗风桁架；拆除吊车梁；安装新的吊车梁；拆加固桁架的横梁、支梁、斜撑。本方法有效解决了厂房侧墙吊车梁在更换时，厂房侧墙在风荷载下，发生震动、变形、脱落等对厂房结构安全有影响问题。减小了在更换厂房侧墙吊车梁时的安全风险。CN107762174ACN107762174A权利要求书1/1页1.一种保证在吊车梁更换时厂房侧墙稳定的方法，其特征是：包括步骤1、吊车梁更换前，在吊车梁和厂房辅助结构内增加加固桁架；所述加固桁架包括横梁、支梁、斜撑，横梁为工字钢、支梁为槽钢、斜撑为角钢；步骤2、在加固桁架的横梁、支梁、斜撑之间，以及横梁、支梁、斜撑与原钢结构之间连接进行满焊使辅助结构与加固桁架的横梁、支梁、斜撑之间形成一个整体的抗风桁架；步骤3、拆除吊车梁；步骤4、安装新的吊车梁；步骤5、拆加固桁架的横梁、支梁、斜撑。2CN107762174A说明书1/2页一种保证在吊车梁更换时厂房侧墙稳定的方法技术领域[0001]本发明涉及建筑结构领域，具体是一种保证在吊车梁更换时厂房侧墙稳定的方法。背景技术[0002]钢铁厂的热轧板坯库厂房至今大多使用已久，热轧生产的重要产线，使用的行车吨位较大、数量多，环境温度高、运行频繁。吊车梁经过近28年的使用，目前已到了需要更换的时期。在拆除吊车梁时，如果拆除内侧吊车梁，厂房侧墙及墙皮柱整体成为单片结构，侧墙的风荷载势必造成厂房外侧辅助结构及侧墙失稳，造成极大安全隐患。所以如何保证在吊车梁拆除时，厂房外墙结构强度，避免因侧墙风载荷造成的失稳、侧墙变形和坍塌急待研究。发明内容[0003]本发明的目的在于解决上述问题，提供一种保证在吊车梁更换时厂房侧墙稳定的方法。[0004]为了达到上述目的，本发明是这样实现的：一种保证在吊车梁更换时厂房侧墙稳定的方法，包括步骤1、吊车梁更换前，在吊车梁和厂房辅助结构内增加加固桁架；所述加固桁架包括横梁、支梁、斜撑，横梁为工字钢、支梁为槽钢、斜撑为角钢；步骤2、在加固桁架的横梁、支梁、斜撑之间，以及横梁、支梁、斜撑与原钢结构之间连接进行满焊使辅助结构与加固桁架的横梁、支梁、斜撑之间形成一个整体的抗风桁架；步骤3、拆除吊车梁；步骤4、安装新的吊车梁；步骤5、拆加固桁架的横梁、支梁、斜撑。[0005]本方法有效解决了厂房侧墙吊车梁在更换时，厂房侧墙在风荷载下，发生震动、变形、脱落等对厂房结构安全有影响问题。减小了在更换厂房侧墙吊车梁时的安全风险。附图说明[0006]图1为本施工方法的施工示意图一。[0007]图2为本施工方法的施工示意图二。[0008]图3为本施工方法的施工示意图三。[0009]图中，1吊车梁、2厂房立柱、3辅助结构、4八字撑、5横梁、6支梁、7斜撑、8墙皮柱、9檩条、10彩钢板。具体实施方式[0010]以下通过具体实施例进一步说明本发明。3CN107762174A说明书2/2页[0011]如图1~图3所示，一种保证在吊车梁更换时厂房侧墙稳定的方法，包括步骤1、吊车梁更换前，在吊车梁1和厂房辅助结构3内增加加固桁架；所述加固桁架包括横梁5、支梁6、斜撑7，横梁5为工字钢、支梁6为槽钢、斜撑7为角钢；步骤2、在加固桁架的横梁5、支梁6、斜撑7之间，以及横梁5、支梁6、斜撑7与原钢结构之间连接进行满焊使辅助结构与加固桁架的横梁5、支梁6、斜撑7之间形成一个整体的抗风桁架；步骤3、拆除吊车梁1；步骤4、安装新的吊车梁；步骤5、拆加固桁架的横梁5、支梁6、斜撑7。[0012]本施工方法在作业时还需注意以下事项：1、加固结构必须进过验算合格。[0013]2、加固结构必须满焊。[0014]3、施工作业前对所有施工人员进行，全过程的施工交底。[0015]4、施工前各项安全措施必须落实到位，由项目部安全部门验收合格。[0016]5、高处作业施工人员，必须佩戴安全带。4CN107762174A说
