一种边坡防护结构.pdf

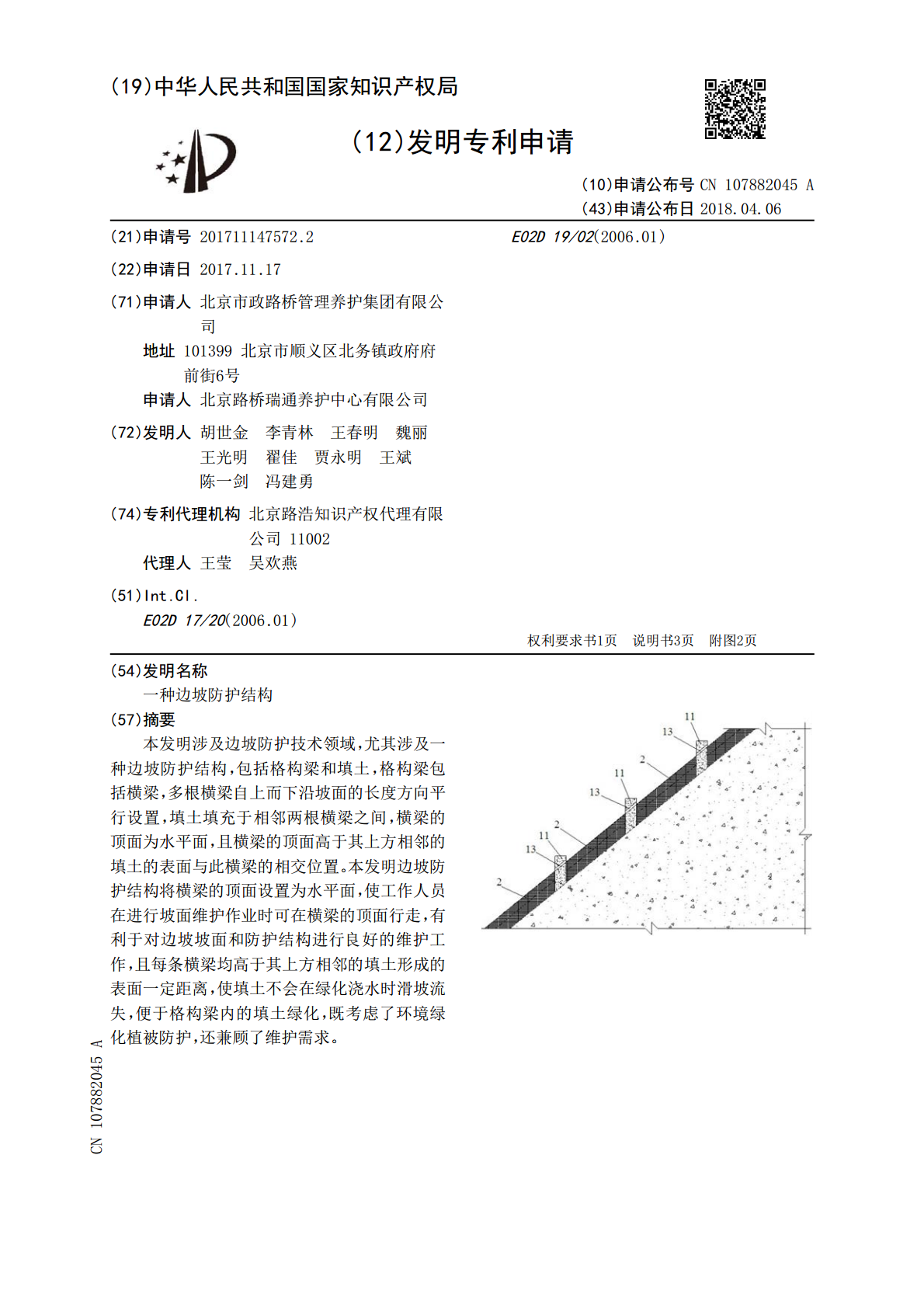

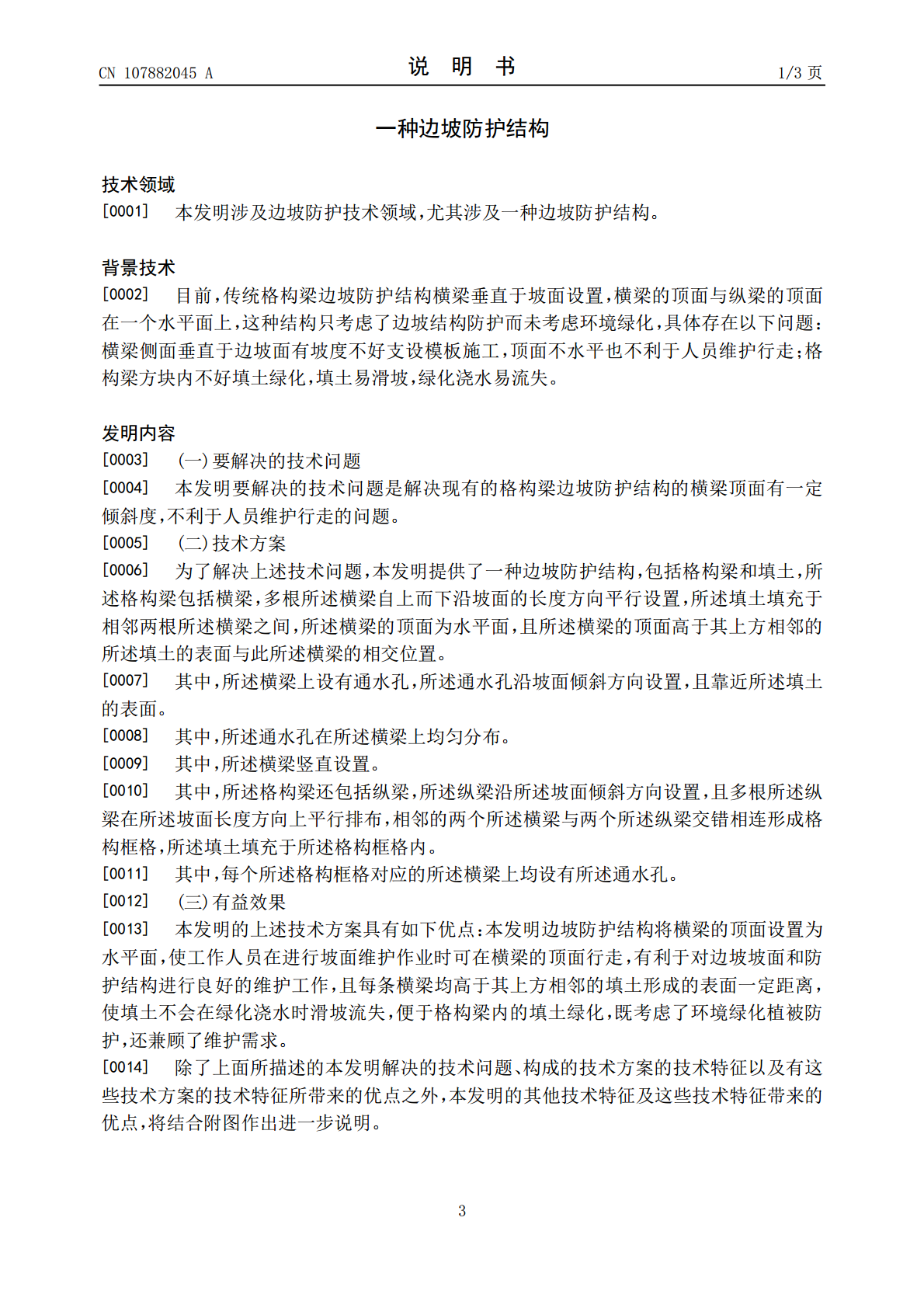

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107882045A(43)申请公布日2018.04.06(21)申请号201711147572.2E02D19/02(2006.01)(22)申请日2017.11.17(71)申请人北京市政路桥管理养护集团有限公司地址101399北京市顺义区北务镇政府府前街6号申请人北京路桥瑞通养护中心有限公司(72)发明人胡世金李青林王春明魏丽王光明翟佳贾永明王斌陈一剑冯建勇(74)专利代理机构北京路浩知识产权代理有限公司11002代理人王莹吴欢燕(51)Int.Cl.E02D17/20(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种边坡防护结构(57)摘要本发明涉及边坡防护技术领域，尤其涉及一种边坡防护结构，包括格构梁和填土，格构梁包括横梁，多根横梁自上而下沿坡面的长度方向平行设置，填土填充于相邻两根横梁之间，横梁的顶面为水平面，且横梁的顶面高于其上方相邻的填土的表面与此横梁的相交位置。本发明边坡防护结构将横梁的顶面设置为水平面，使工作人员在进行坡面维护作业时可在横梁的顶面行走，有利于对边坡坡面和防护结构进行良好的维护工作，且每条横梁均高于其上方相邻的填土形成的表面一定距离，使填土不会在绿化浇水时滑坡流失，便于格构梁内的填土绿化，既考虑了环境绿化植被防护，还兼顾了维护需求。CN107882045ACN107882045A权利要求书1/1页1.一种边坡防护结构，其特征在于：包括格构梁和填土，所述格构梁包括横梁，多根所述横梁自上而下沿坡面的长度方向平行设置，所述填土填充于相邻两根所述横梁之间，所述横梁的顶面为水平面，且所述横梁的顶面高于其上方相邻的所述填土的表面与此所述横梁的相交位置。2.根据权利要求1所述的边坡防护结构，其特征在于：所述横梁上设有通水孔，所述通水孔沿坡面倾斜方向设置，且靠近所述填土的表面。3.根据权利要求2所述的边坡防护结构，其特征在于：所述通水孔在所述横梁上均匀分布。4.根据权利要求3所述的边坡防护结构，其特征在于：所述横梁竖直设置。5.根据权利要求4所述的边坡防护结构，其特征在于：所述格构梁还包括纵梁，所述纵梁沿所述坡面倾斜方向设置，且多根所述纵梁在所述坡面长度方向上平行排布，相邻的两个所述横梁与两个所述纵梁交错相连形成格构框格，所述填土填充于所述格构框格内。6.根据权利要求5所述的边坡防护结构，其特征在于：每个所述格构框格对应的所述横梁上均设有所述通水孔。2CN107882045A说明书1/3页一种边坡防护结构技术领域[0001]本发明涉及边坡防护技术领域，尤其涉及一种边坡防护结构。背景技术[0002]目前，传统格构梁边坡防护结构横梁垂直于坡面设置，横梁的顶面与纵梁的顶面在一个水平面上，这种结构只考虑了边坡结构防护而未考虑环境绿化，具体存在以下问题：横梁侧面垂直于边坡面有坡度不好支设模板施工，顶面不水平也不利于人员维护行走；格构梁方块内不好填土绿化，填土易滑坡，绿化浇水易流失。发明内容[0003](一)要解决的技术问题[0004]本发明要解决的技术问题是解决现有的格构梁边坡防护结构的横梁顶面有一定倾斜度，不利于人员维护行走的问题。[0005](二)技术方案[0006]为了解决上述技术问题，本发明提供了一种边坡防护结构，包括格构梁和填土，所述格构梁包括横梁，多根所述横梁自上而下沿坡面的长度方向平行设置，所述填土填充于相邻两根所述横梁之间，所述横梁的顶面为水平面，且所述横梁的顶面高于其上方相邻的所述填土的表面与此所述横梁的相交位置。[0007]其中，所述横梁上设有通水孔，所述通水孔沿坡面倾斜方向设置，且靠近所述填土的表面。[0008]其中，所述通水孔在所述横梁上均匀分布。[0009]其中，所述横梁竖直设置。[0010]其中，所述格构梁还包括纵梁，所述纵梁沿所述坡面倾斜方向设置，且多根所述纵梁在所述坡面长度方向上平行排布，相邻的两个所述横梁与两个所述纵梁交错相连形成格构框格，所述填土填充于所述格构框格内。[0011]其中，每个所述格构框格对应的所述横梁上均设有所述通水孔。[0012](三)有益效果[0013]本发明的上述技术方案具有如下优点：本发明边坡防护结构将横梁的顶面设置为水平面，使工作人员在进行坡面维护作业时可在横梁的顶面行走，有利于对边坡坡面和防护结构进行良好的维护工作，且每条横梁均高于其上方相邻的填土形成的表面一定距离，使填土不会在绿化浇水时滑坡流失，便于格构梁内的填土绿化，既考虑了环境绿化植被防护，还兼顾了维护需求。[0014]除了上面所描述的本发明解决的技术问题、构成的技术方案的技术特征以及有这些技术方案的技术特征所带来的优点之外，本发明的其他技术特征及这些技术特征带来的优点，将结合附图作出进一步说明。3CN1
