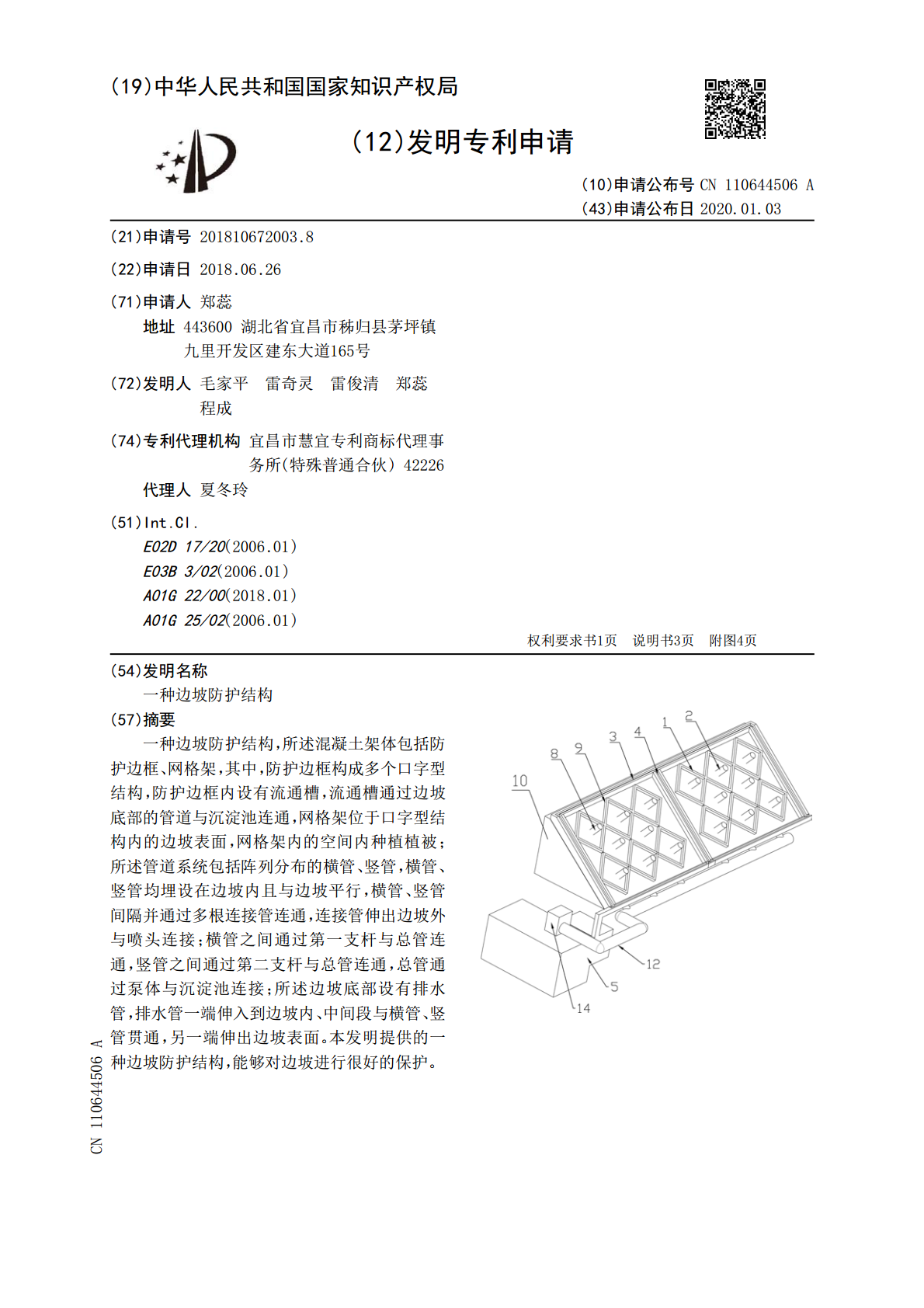

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110644506A(43)申请公布日2020.01.03(21)申请号201810672003.8(22)申请日2018.06.26(71)申请人郑蕊地址443600湖北省宜昌市秭归县茅坪镇九里开发区建东大道165号(72)发明人毛家平雷奇灵雷俊清郑蕊程成(74)专利代理机构宜昌市慧宜专利商标代理事务所(特殊普通合伙)42226代理人夏冬玲(51)Int.Cl.E02D17/20(2006.01)E03B3/02(2006.01)A01G22/00(2018.01)A01G25/02(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种边坡防护结构(57)摘要一种边坡防护结构，所述混凝土架体包括防护边框、网格架，其中，防护边框构成多个口字型结构，防护边框内设有流通槽，流通槽通过边坡底部的管道与沉淀池连通，网格架位于口字型结构内的边坡表面，网格架内的空间内种植植被；所述管道系统包括阵列分布的横管、竖管，横管、竖管均埋设在边坡内且与边坡平行，横管、竖管间隔并通过多根连接管连通，连接管伸出边坡外与喷头连接；横管之间通过第一支杆与总管连通，竖管之间通过第二支杆与总管连通，总管通过泵体与沉淀池连接；所述边坡底部设有排水管，排水管一端伸入到边坡内、中间段与横管、竖管贯通，另一端伸出边坡表面。本发明提供的一种边坡防护结构，能够对边坡进行很好的保护。CN110644506ACN110644506A权利要求书1/1页1.一种边坡防护结构，其特征在于：包括设置在边坡（10）表面的混凝土架体（1）、埋设在边坡内的管道系统（2）；所述混凝土架体（1）包括防护边框（3）、网格架（9），其中，防护边框（3）构成多个口字型结构，防护边框（3）内设有流通槽（4），流通槽（4）通过边坡底部的管道与沉淀池（5）连通，网格架（9）位于口字型结构内的边坡表面，网格架（9）内的空间内种植植被；所述管道系统（2）包括阵列分布的横管（6）、竖管（7），横管（6）、竖管（7）均埋设在边坡内且与边坡平行，横管（6）、竖管（7）间隔并通过多根连接管（8）连通，连接管（8）伸出边坡外与喷头连接；横管（6）之间通过第一支杆（11）与总管（12）连通，竖管（7）之间通过第二支杆（13）与总管（12）连通，总管（12）通过泵体（14）与沉淀池（5）连接；所述边坡（10）底部设有排水管（15），排水管（15）一端伸入到边坡（10）内、中间段与横管（6）、竖管（7）贯通，另一端伸出边坡（10）表面。2.根据权利要求1所述的一种边坡防护结构，其特征在于：所述排水管（15）进出口段设有滤网。3.根据权利要求1所述的一种边坡防护结构，其特征在于：所述排水管（15）倾斜向下伸入到边坡（10）内，且排水管（15）内设有弧形板（16），弧形板（16）一侧铰接有浮球（17）。4.根据权利要求1所述的一种边坡防护结构，其特征在于：所述横管（6）、竖管（7）与连接管（8）之间通过三通或四通管头密封连接。5.根据权利要求1所述的一种边坡防护结构，其特征在于：所述沉淀池（5）设置在开挖槽（18）中，沉淀池（5）包括过滤槽（5-1）、沉淀槽（5-2），过滤槽（5-1）、沉淀槽（5-2）之间通过溢流孔（19）连通；所述过滤槽（5-1）内设有活塞杆（20），活塞杆（20）下端通过活塞对过滤槽（5-1）底部开口进行封堵，活塞杆（20）上端伸出沉淀槽（5-2）外并通过弹簧（21）、限位板（22）作用将活塞顶紧；所述沉淀槽（5-2）内低面向下倾斜，且倾斜一侧底端设有出口，出口处卡入封堵块（23）。2CN110644506A说明书1/3页一种边坡防护结构技术领域[0001]本发明涉及边坡防护工程，尤其是一种边坡防护结构。背景技术[0002]由于工程边坡的形式多种多样，其治理和加固技术相对复杂，工程实践往往需要采用多种措施进行综合治理。现有的边坡防护工程包括混凝土结构固定、增强排水，增大绿化。通过不同种方式来避免边坡水土流失。但是以上几种方式一般是一种或两种分开进行，利用效率不高。发明内容[0003]本发明所要解决的技术问题是提供一种料果大小分选装置，能够快速对料果进行大小分类，不仅高效，且可根据大小将同类料果进行多级分选。[0004]为解决上述技术问题，本发明所采用的技术方案是：一种边坡防护结构，包括设置在边坡表面的混凝土架体、埋设在边坡内的管道系统；所述混凝土架体包括防护边框、网格架，其中，防护边框构成多个口字型结构，防护边框内设有流通槽，流通槽通过边坡底部的管道与沉淀池连通，网格架位于口字型结构内的边坡表面，网格架内的空间内种植植被；所述管道系统包括阵列分布的横管、竖管，横管、竖管均埋设在边坡内且与边坡平行，横管、竖管间隔并通
