一种用于塑料成型的加工模具.pdf

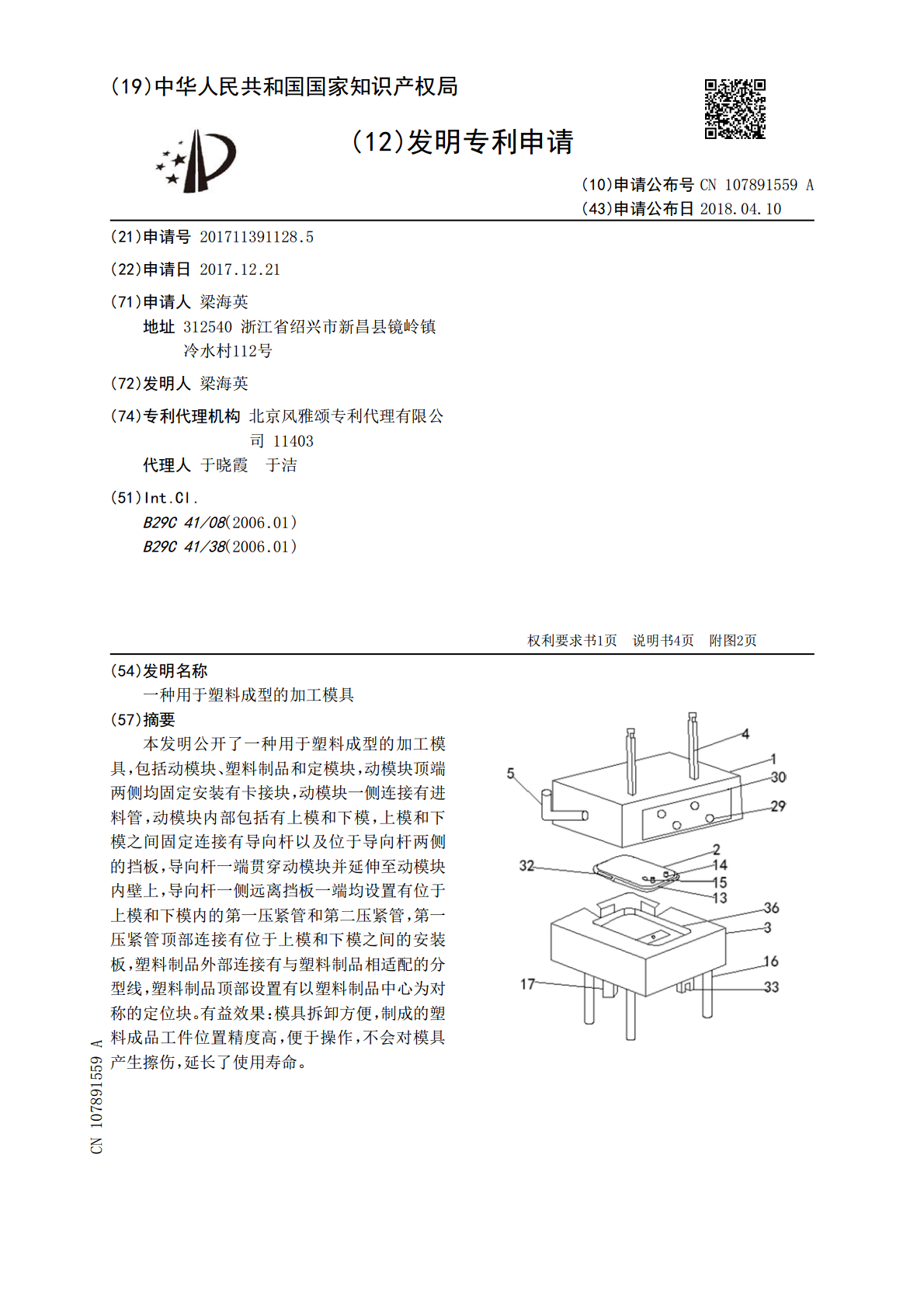

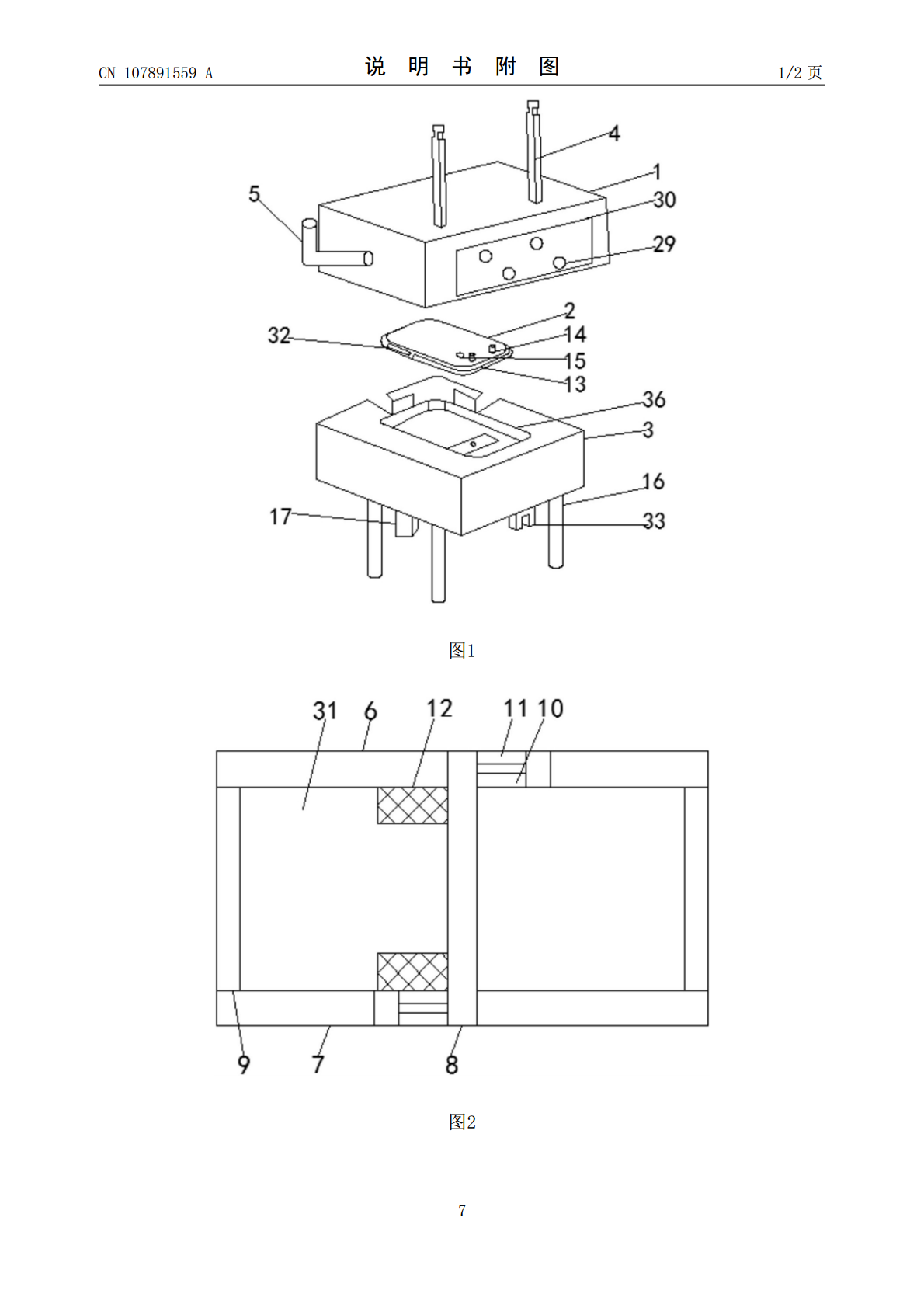

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107891559A(43)申请公布日2018.04.10(21)申请号201711391128.5(22)申请日2017.12.21(71)申请人梁海英地址312540浙江省绍兴市新昌县镜岭镇冷水村112号(72)发明人梁海英(74)专利代理机构北京风雅颂专利代理有限公司11403代理人于晓霞于洁(51)Int.Cl.B29C41/08(2006.01)B29C41/38(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种用于塑料成型的加工模具(57)摘要本发明公开了一种用于塑料成型的加工模具，包括动模块、塑料制品和定模块，动模块顶端两侧均固定安装有卡接块，动模块一侧连接有进料管，动模块内部包括有上模和下模，上模和下模之间固定连接有导向杆以及位于导向杆两侧的挡板，导向杆一端贯穿动模块并延伸至动模块内壁上，导向杆一侧远离挡板一端均设置有位于上模和下模内的第一压紧管和第二压紧管，第一压紧管顶部连接有位于上模和下模之间的安装板，塑料制品外部连接有与塑料制品相适配的分型线，塑料制品顶部设置有以塑料制品中心为对称的定位块。有益效果：模具拆卸方便，制成的塑料成品工件位置精度高，便于操作，不会对模具产生擦伤，延长了使用寿命。CN107891559ACN107891559A权利要求书1/1页1.一种用于塑料成型的加工模具，其特征在于，包括动模块(1)、塑料制品(2)和定模块(3)，所述动模块(1)、所述塑料制品(2)和所述定模块(3)呈从上到下依次设置，所述动模块(1)顶端两侧均固定安装有卡接块(4)，所述动模块(1)一侧连接有进料管(5)，所述动模块(1)内部包括有上模(6)和下模(7)，所述上模(6)和所述下模(7)之间固定连接有导向杆(8)以及位于所述导向杆(8)两侧的挡板(9)，所述导向杆(8)一端贯穿所述动模块(1)并延伸至所述动模块(1)内壁上，所述导向杆(8)一侧远离所述挡板(9)一端均设置有位于所述上模(6)和所述下模(7)内的第一压紧管(10)和第二压紧管(11)，所述第一压紧管(10)顶部连接有位于所述上模(6)和所述下模(7)之间的安装板(12)，所述塑料制品(2)外部连接有与所述塑料制品(2)相适配的分型线(13)，所述塑料制品(2)顶部设置有以所述塑料制品(2)中心为对称的定位块(14)，所述定位块(14)的数量为两个，所述定位块(14)一侧安装有位于所述塑料制品(2)顶部的滑孔(15)，所述定模块(3)底部固定安装有支撑柱(16)，所述支撑柱(16)分别布置在所述定模块(3)底部的四个角上，所述定模块(3)底部连接有位于所述支撑柱(16)之间的固定板(17)，所述定模块(3)内部包括工作台(18)，所述工作台(18)顶部设置有与所述定模块(3)内壁顶部相连接的主轴(19)，所述主轴(19)外部连接有位于所述定模块(3)内部的护套(20)，所述主轴(19)一侧设置有位于所述工作台(18)上方的皮带轮(21)，所述皮带轮(21)一端贯穿所述主轴(19)延伸并延伸至所述定模块(3)内壁上，所述皮带轮(21)顶部通过所述定模块(3)内壁顶部的转轴(22)连接有置于所述工作台(18)外部的电机(23)，所述工作台(18)顶端一侧远离所述主轴(19)一端连接有横梁(24)，所述横梁(24)一侧通过中心圈(25)连接有位于所述定模块(3)内部的支架(26)，所述支架(26)一侧靠近所述工作台(18)中心处连接有矩形阵列的喷头(27)，所述喷头(27)与所述主轴(19)之间设置有与所述工作台(18)顶部相连接的加强块(28)。2.根据权利要求1所述的一种用于塑料成型的加工模具，其特征在于，所述动模块(1)一侧设置有等间距的散热孔(29)。3.根据权利要求2所述的一种用于塑料成型的加工模具，其特征在于，所述散热孔(29)外部安装有与所述动模块(1)相连接的型腔(30)。4.根据权利要求1所述的一种用于塑料成型的加工模具，其特征在于，所述上模(6)和与所述下模(7)之间设置有与所述安装板(12)相适配的容纳腔(31)。5.根据权利要求1所述的一种用于塑料成型的加工模具，其特征在于，所述塑料制品(2)顶部靠近所述定位块(14)上连接有销槽(32)，所述销槽(32)穿插于所述塑料制品(2)并延伸至所述塑料制品(2)内部。6.根据权利要求4所述的一种用于塑料成型的加工模具，其特征在于，所述定模块(3)底部固定安装有位于所述支撑柱(16)之间的限位块(33)。7.根据权利要求1所述的一种用于塑料成型的加工模具，其特征在于，所述皮带轮(21)顶部与所述定模块(3)内壁顶部之间固定连接有紧固螺栓(34)。8.根据权利要求1所述的一种用于塑料成型的加工
