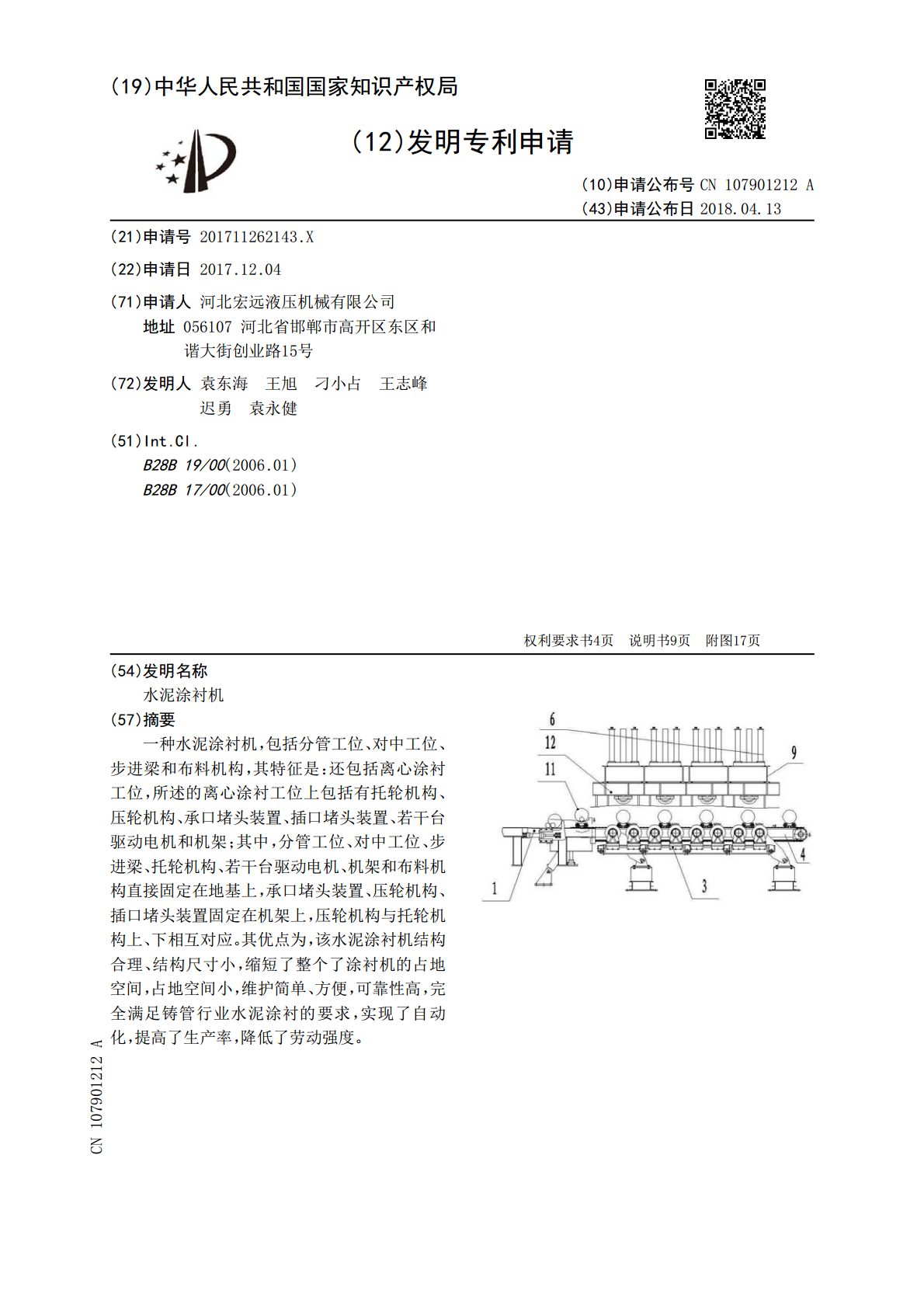

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107901212A(43)申请公布日2018.04.13(21)申请号201711262143.X(22)申请日2017.12.04(71)申请人河北宏远液压机械有限公司地址056107河北省邯郸市高开区东区和谐大街创业路15号(72)发明人袁东海王旭刁小占王志峰迟勇袁永健(51)Int.Cl.B28B19/00(2006.01)B28B17/00(2006.01)权利要求书4页说明书9页附图17页(54)发明名称水泥涂衬机(57)摘要一种水泥涂衬机，包括分管工位、对中工位、步进梁和布料机构，其特征是：还包括离心涂衬工位，所述的离心涂衬工位上包括有托轮机构、压轮机构、承口堵头装置、插口堵头装置、若干台驱动电机和机架；其中，分管工位、对中工位、步进梁、托轮机构、若干台驱动电机、机架和布料机构直接固定在地基上，承口堵头装置、压轮机构、插口堵头装置固定在机架上，压轮机构与托轮机构上、下相互对应。其优点为，该水泥涂衬机结构合理、结构尺寸小，缩短了整个了涂衬机的占地空间，占地空间小，维护简单、方便，可靠性高，完全满足铸管行业水泥涂衬的要求，实现了自动化，提高了生产率，降低了劳动强度。CN107901212ACN107901212A权利要求书1/4页1.一种水泥涂衬机，包括分管工位（1）、对中工位（2）、步进梁（4）和布料机构（10），其特征是：还包括离心涂衬工位（12），所述的离心涂衬工位（12）上包括有托轮机构（3）、压轮机构（6）、承口堵头装置（5）、插口堵头装置（7）、若干台驱动电机（8）和机架（9）；其中，分管工位（1）、对中工位（2）、步进梁（4）、托轮机构（3）、若干台驱动电机（8）、机架（9）和布料机构（10）直接固定在地基上，承口堵头装置（5）、压轮机构（6）、插口堵头装置（7）固定在机架（9）上，压轮机构（6）与托轮机构（3）上、下相互对应。2.根据权利要求1所述的水泥涂衬机，其特征是：所述分管工位（1）由两件相互平行设置的分管组件组成，每件分管组件主要由导轨梁（14）、两压板Ⅰ（15）、若干螺栓Ⅰ（16）、导板（17）、若干螺栓Ⅱ（18）、顶升液压缸Ⅰ销轴座（19）、销轴Ⅰ（20）、顶升液压缸Ⅰ（21）、若干螺钉Ⅰ（22）、底座（23）、两压板Ⅱ（29）、若干螺栓Ⅲ（28）、定位板Ⅰ（27）、垫板Ⅰ（31）、定位液压缸前销轴座（30）、若干螺栓Ⅳ（24）、定位液压缸后销轴座（25）和定位液压缸（26）组成，在导轨梁（14）的前端内侧，通过两压板Ⅰ（15）和若干螺栓Ⅰ（16）压装有导板（17），导板（17）的上端面上设有斜面（167）和定位槽（168），导板（17）上通过若干螺栓Ⅱ（18）固定有顶升液压缸Ⅰ销轴座（19），顶升液压缸Ⅰ（21）的活塞杆端通过销轴Ⅰ（20）连接在顶升液压缸Ⅰ销轴座（19）上，顶升液压缸Ⅰ（21）的缸筒端通过若干螺钉Ⅰ（22）连接在底座（23）上，在导轨梁（14）的前端外侧，通过两压板Ⅱ（29）和若干螺栓Ⅲ（28）压装有定位板Ⅰ（27），定位板Ⅰ（27）与导轨梁（14）之间有垫板Ⅰ（31），定位板Ⅰ（27）上通过若干螺栓固定有定位液压缸前销轴座（30），在定位液压缸前销轴座（30）的后方位置导轨梁（14）上，通过若干螺栓Ⅳ（24）固定有定位液压缸后销轴座（25），定位液压缸（26）的活塞杆端通过销轴连接在定位液压缸前销轴座（30）上，定位液压缸（26）的缸筒端通过销轴连接在定位液压缸后销轴座（25）上。3.根据权利要求1所述的水泥涂衬机，其特征是：所述对中工位（2）主要由对中顶推液压缸（32）、压盖Ⅰ（34）、若干螺栓Ⅴ（33）、铜套Ⅰ（40）、对中工位底座（39）、两件压板Ⅲ（37）、若干螺栓Ⅵ（38）、顶推滑板（36）和销轴Ⅱ（35）组成，对中顶推液压缸（32）缸筒中部由压盖Ⅰ（34）、若干螺栓Ⅴ（33）和铜套Ⅰ（40）固定在对中工位底座（39）左侧的液压缸支架上，对中工位底座（39）上的右侧，通过平行设置的两件压板Ⅲ（37）和若干螺栓Ⅵ（38）压装有顶推滑板（36），对中顶推液压缸（32）活塞杆通过销轴Ⅱ（35）与顶推滑板（36）连接。4.根据权利要求1或3所述的水泥涂衬机，其特征是：在两件压板Ⅲ（37）之间对中工位底座（39）上，焊接有两件长条形钢板（54），顶推滑板（36）置于两件长条形钢板（54）上，并由两件压板Ⅲ（37）和若干螺栓Ⅵ（38）压装在对中工位底座（39）上的右侧。5.根据权利要求1所述的水泥涂衬机，其特征是：所述步进梁（4）由主梁（48）、两件从动链轮（46）、两组压板Ⅳ（44）、两件主动链轮（57）、两组端盖（51）、传动轴总成（58）、步进梁驱动电机（56）、两条链条（52）、若干组
