一种基于深度Q学习的自动驾驶换道决策方法.pdf

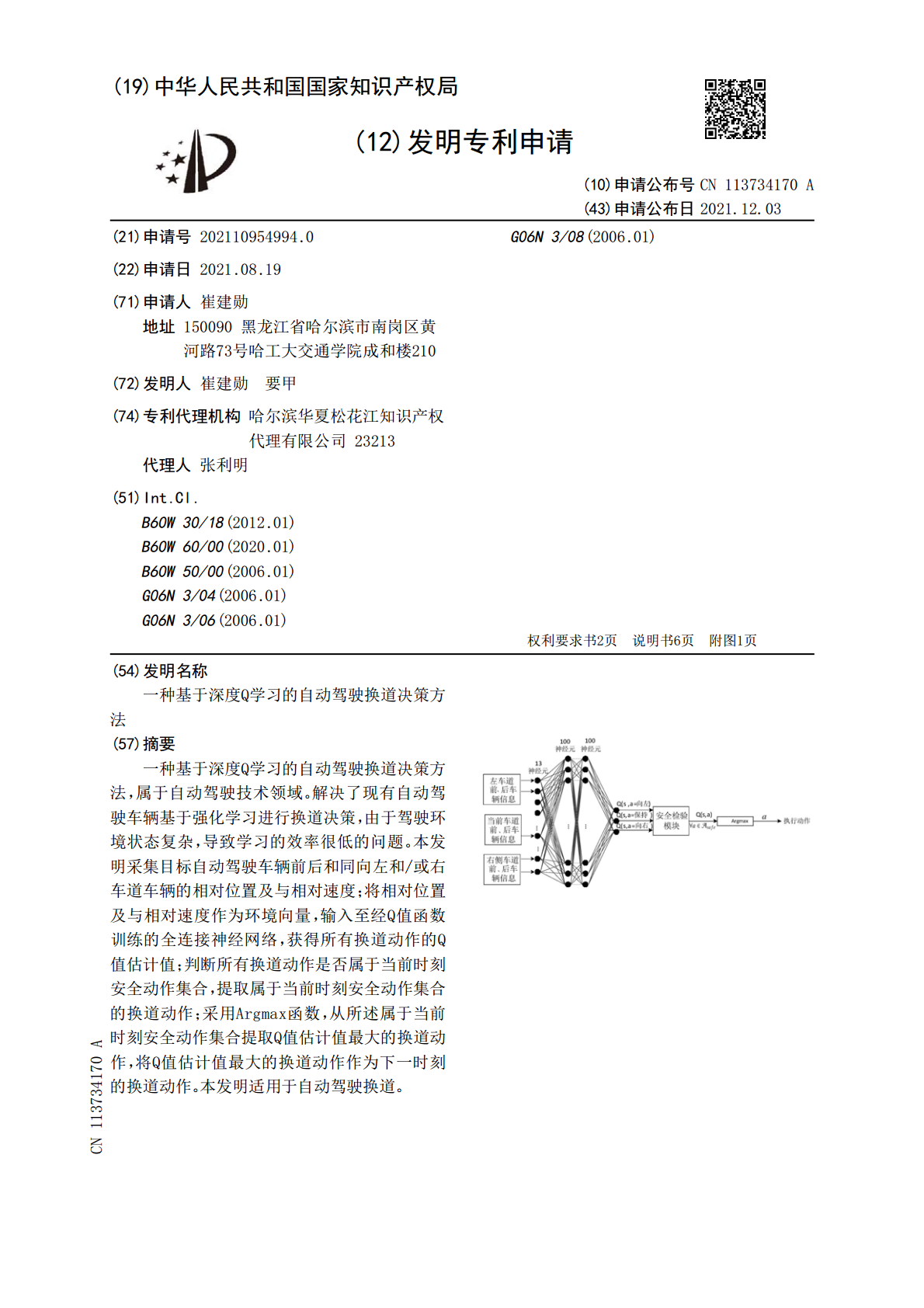

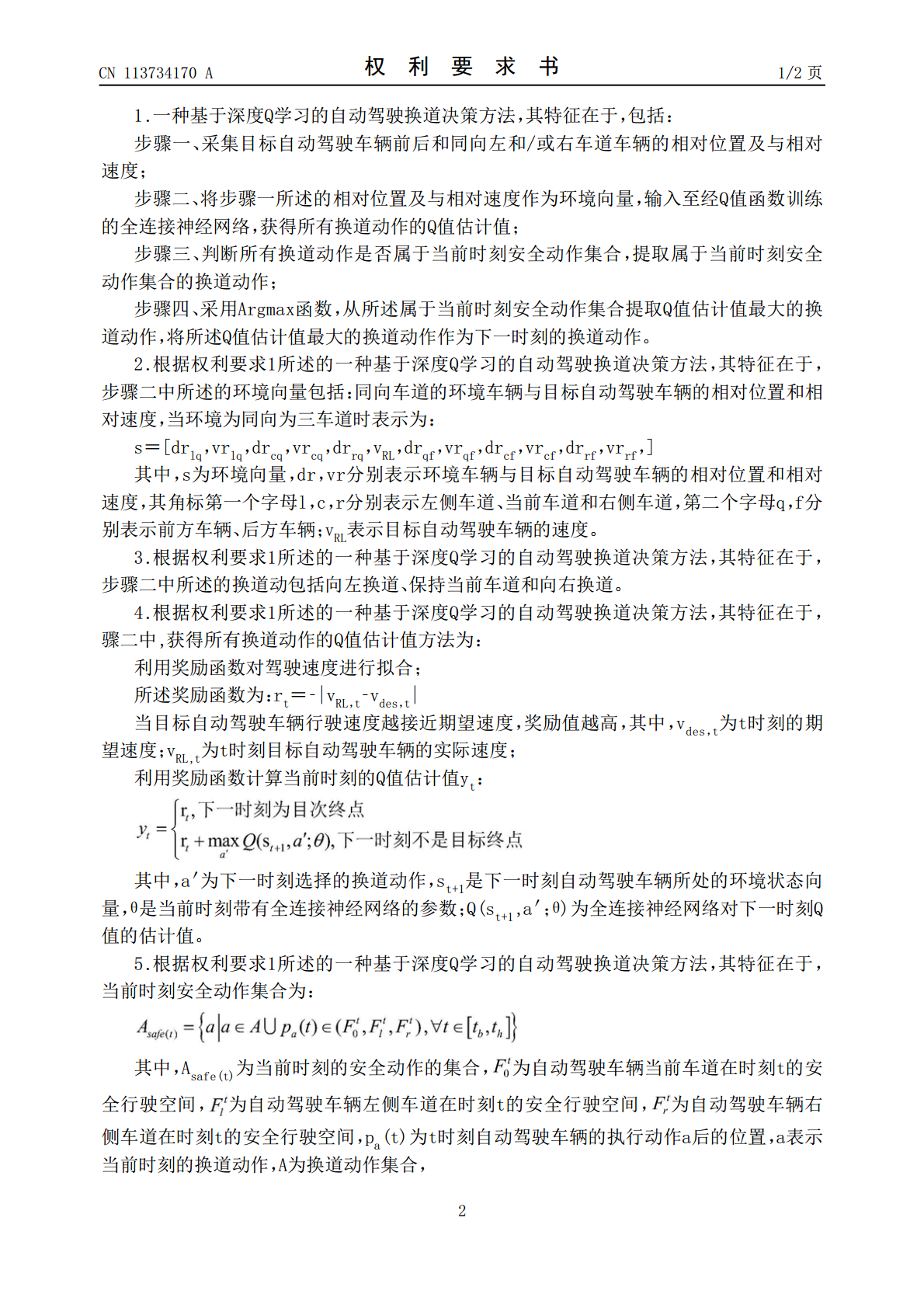

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113734170A(43)申请公布日2021.12.03(21)申请号202110954994.0G06N3/08(2006.01)(22)申请日2021.08.19(71)申请人崔建勋地址150090黑龙江省哈尔滨市南岗区黄河路73号哈工大交通学院成和楼210(72)发明人崔建勋要甲(74)专利代理机构哈尔滨华夏松花江知识产权代理有限公司23213代理人张利明(51)Int.Cl.B60W30/18(2012.01)B60W60/00(2020.01)B60W50/00(2006.01)G06N3/04(2006.01)G06N3/06(2006.01)权利要求书2页说明书6页附图1页(54)发明名称一种基于深度Q学习的自动驾驶换道决策方法(57)摘要一种基于深度Q学习的自动驾驶换道决策方法，属于自动驾驶技术领域。解决了现有自动驾驶车辆基于强化学习进行换道决策，由于驾驶环境状态复杂，导致学习的效率很低的问题。本发明采集目标自动驾驶车辆前后和同向左和/或右车道车辆的相对位置及与相对速度；将相对位置及与相对速度作为环境向量，输入至经Q值函数训练的全连接神经网络，获得所有换道动作的Q值估计值；判断所有换道动作是否属于当前时刻安全动作集合，提取属于当前时刻安全动作集合的换道动作；采用Argmax函数，从所述属于当前时刻安全动作集合提取Q值估计值最大的换道动作，将Q值估计值最大的换道动作作为下一时刻的换道动作。本发明适用于自动驾驶换道。CN113734170ACN113734170A权利要求书1/2页1.一种基于深度Q学习的自动驾驶换道决策方法，其特征在于，包括：步骤一、采集目标自动驾驶车辆前后和同向左和/或右车道车辆的相对位置及与相对速度；步骤二、将步骤一所述的相对位置及与相对速度作为环境向量，输入至经Q值函数训练的全连接神经网络，获得所有换道动作的Q值估计值；步骤三、判断所有换道动作是否属于当前时刻安全动作集合，提取属于当前时刻安全动作集合的换道动作；步骤四、采用Argmax函数，从所述属于当前时刻安全动作集合提取Q值估计值最大的换道动作，将所述Q值估计值最大的换道动作作为下一时刻的换道动作。2.根据权利要求1所述的一种基于深度Q学习的自动驾驶换道决策方法，其特征在于，步骤二中所述的环境向量包括：同向车道的环境车辆与目标自动驾驶车辆的相对位置和相对速度，当环境为同向为三车道时表示为：s＝[drlq，vrlq，drcq，vrcq，drrq，vRL，drqf，vrqf，drcf，vrcf，drrf，vrrf，]其中，s为环境向量，dr，vr分别表示环境车辆与目标自动驾驶车辆的相对位置和相对速度，其角标第一个字母l，c，r分别表示左侧车道、当前车道和右侧车道，第二个字母q，f分别表示前方车辆、后方车辆；vRL表示目标自动驾驶车辆的速度。3.根据权利要求1所述的一种基于深度Q学习的自动驾驶换道决策方法，其特征在于，步骤二中所述的换道动包括向左换道、保持当前车道和向右换道。4.根据权利要求1所述的一种基于深度Q学习的自动驾驶换道决策方法，其特征在于，骤二中,获得所有换道动作的Q值估计值方法为：利用奖励函数对驾驶速度进行拟合；所述奖励函数为：rt＝‑|vRL，t‑vdes，t|当目标自动驾驶车辆行驶速度越接近期望速度，奖励值越高，其中，vdes，t为t时刻的期望速度；vRL,t为t时刻目标自动驾驶车辆的实际速度；利用奖励函数计算当前时刻的Q值估计值yt：其中，a′为下一时刻选择的换道动作，st+1是下一时刻自动驾驶车辆所处的环境状态向量，θ是当前时刻带有全连接神经网络的参数；Q(st+1,a′；θ)为全连接神经网络对下一时刻Q值的估计值。5.根据权利要求1所述的一种基于深度Q学习的自动驾驶换道决策方法，其特征在于，当前时刻安全动作集合为：其中，Asafe(t)为当前时刻的安全动作的集合，为自动驾驶车辆当前车道在时刻t的安全行驶空间，为自动驾驶车辆左侧车道在时刻t的安全行驶空间，为自动驾驶车辆右侧车道在时刻t的安全行驶空间，pa(t)为t时刻自动驾驶车辆的执行动作a后的位置，a表示当前时刻的换道动作，A为换道动作集合，2CN113734170A权利要求书2/2页A＝{a1＝向左换道，a2＝保持当前车道，a3＝向右换道}，[tb,th]为动作a执行的时间范围，tb为开始执行动作a的时间，th执行动作a结束的时间。6.根据权利要求1所述的一种基于深度Q学习的自动驾驶换道决策方法，其特征在于，自动驾驶车辆当前车道在时刻t的安全行驶空间自动驾驶车辆左侧车道在时刻t的安全行驶空间和自动驾驶车辆右侧车道在时刻t的安全行驶空间的获取方法相同，自动驾驶车辆当前车道在时刻t的安全行驶
