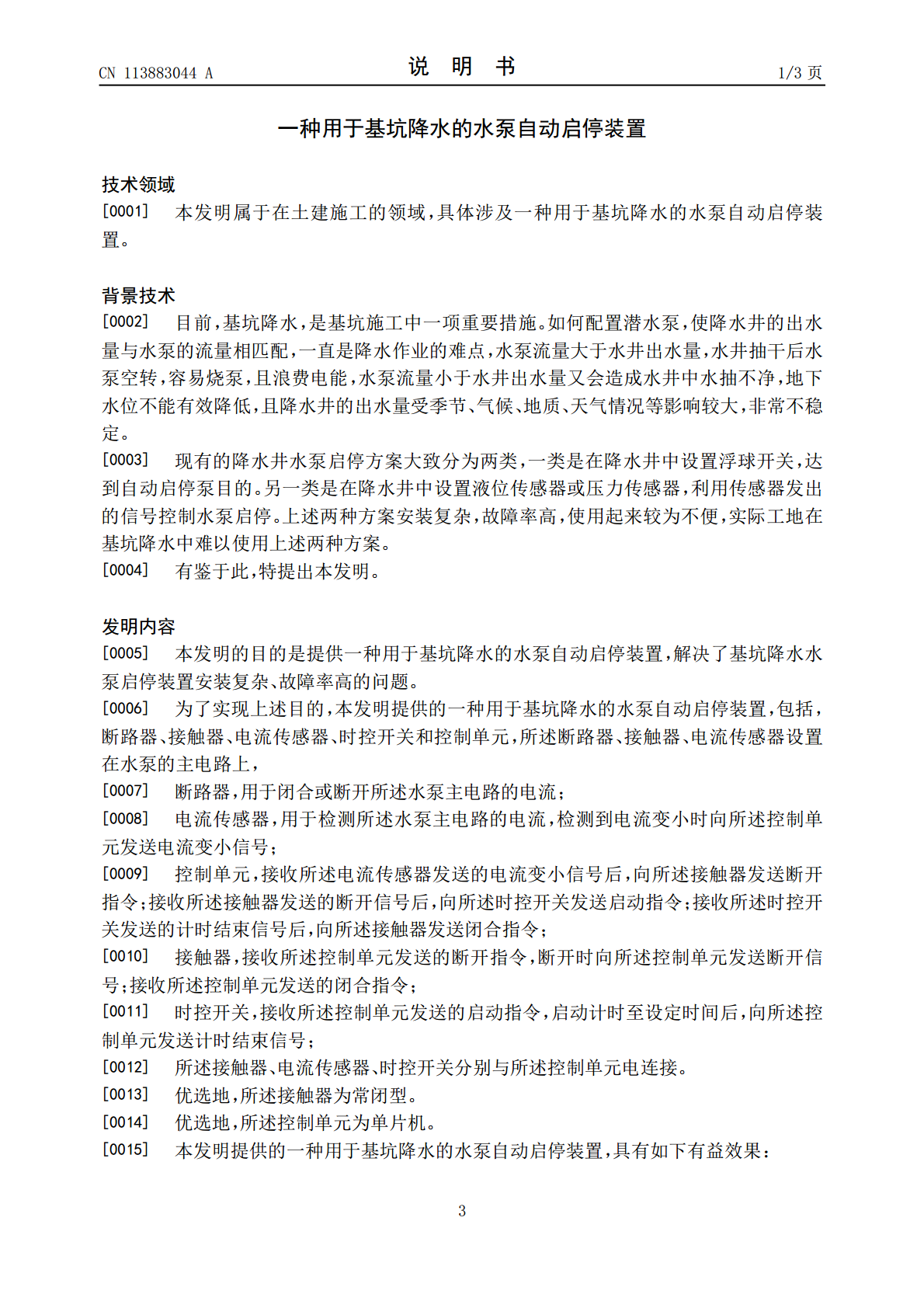

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113883044A(43)申请公布日2022.01.04(21)申请号202111320155.X(22)申请日2021.11.09(71)申请人中国建筑第六工程局有限公司地址300451天津市滨海新区塘沽杭州道72号(72)发明人邢通郑吉成蔡昭辉马杰袁兵李勋涛陈清作李德柱闫武年解东民张兆轩(74)专利代理机构北京市盈科律师事务所11344代理人张晶(51)Int.Cl.F04B49/06(2006.01)F04B49/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种用于基坑降水的水泵自动启停装置(57)摘要本发明公开了一种用于基坑降水的水泵自动启停装置，包括，断路器、接触器、电流传感器、时控开关和控制单元，所述断路器、接触器、电流传感器设置在水泵的主电路上，向所述控制单元发送计时结束信号。利用水泵空载和满载时电路中电流的不同，来判断降水井中的水是否抽干，通过电路中电流的变化，来控制水泵的停止，通过时控开关，来控制水泵的再次开启，往复循环，达到自动启停，节约用电的目的。CN113883044ACN113883044A权利要求书1/1页1.一种用于基坑降水的水泵自动启停装置，其特征在于，包括，断路器、接触器、电流传感器、时控开关和控制单元，所述断路器、接触器、电流传感器设置在水泵的主电路上，断路器，用于闭合或断开所述水泵主电路的电流；电流传感器，用于检测所述水泵主电路的电流，检测到电流变小时向所述控制单元发送电流变小信号；控制单元，接收所述电流传感器发送的电流变小信号后，向所述接触器发送断开指令；接收所述接触器发送的断开信号后，向所述时控开关发送启动指令；接收所述时控开关发送的计时结束信号后，向所述接触器发送闭合指令；接触器，接收所述控制单元发送的断开指令，断开时向所述控制单元发送断开信号；接收所述控制单元发送的闭合指令；时控开关，接收所述控制单元发送的启动指令，启动计时至设定时间后，向所述控制单元发送计时结束信号；所述接触器、电流传感器、时控开关分别与所述控制单元电连接。2.根据权利要求1所述的用于基坑降水的水泵自动启停装置，其特征在于，所述接触器为常闭型。3.根据权利要求1所述的用于基坑降水的水泵自动启停装置，其特征在于，所述控制单元为单片机。2CN113883044A说明书1/3页一种用于基坑降水的水泵自动启停装置技术领域[0001]本发明属于在土建施工的领域，具体涉及一种用于基坑降水的水泵自动启停装置。背景技术[0002]目前，基坑降水，是基坑施工中一项重要措施。如何配置潜水泵，使降水井的出水量与水泵的流量相匹配，一直是降水作业的难点，水泵流量大于水井出水量，水井抽干后水泵空转，容易烧泵，且浪费电能，水泵流量小于水井出水量又会造成水井中水抽不净，地下水位不能有效降低，且降水井的出水量受季节、气候、地质、天气情况等影响较大，非常不稳定。[0003]现有的降水井水泵启停方案大致分为两类，一类是在降水井中设置浮球开关，达到自动启停泵目的。另一类是在降水井中设置液位传感器或压力传感器，利用传感器发出的信号控制水泵启停。上述两种方案安装复杂，故障率高，使用起来较为不便，实际工地在基坑降水中难以使用上述两种方案。[0004]有鉴于此，特提出本发明。发明内容[0005]本发明的目的是提供一种用于基坑降水的水泵自动启停装置，解决了基坑降水水泵启停装置安装复杂、故障率高的问题。[0006]为了实现上述目的，本发明提供的一种用于基坑降水的水泵自动启停装置，包括，断路器、接触器、电流传感器、时控开关和控制单元，所述断路器、接触器、电流传感器设置在水泵的主电路上，[0007]断路器，用于闭合或断开所述水泵主电路的电流；[0008]电流传感器，用于检测所述水泵主电路的电流，检测到电流变小时向所述控制单元发送电流变小信号；[0009]控制单元，接收所述电流传感器发送的电流变小信号后，向所述接触器发送断开指令；接收所述接触器发送的断开信号后，向所述时控开关发送启动指令；接收所述时控开关发送的计时结束信号后，向所述接触器发送闭合指令；[0010]接触器，接收所述控制单元发送的断开指令，断开时向所述控制单元发送断开信号；接收所述控制单元发送的闭合指令；[0011]时控开关，接收所述控制单元发送的启动指令，启动计时至设定时间后，向所述控制单元发送计时结束信号；[0012]所述接触器、电流传感器、时控开关分别与所述控制单元电连接。[0013]优选地，所述接触器为常闭型。[0014]优选地，所述控制单元为单片机。[0015]本发明提供的一种用于基坑降水的水泵自动启停装置，具有如下有益效果：3CN113883044A说明书2/3页[0016]1、利用水泵空载
