一种密集编队的栅格尾翼动能拦截器.pdf

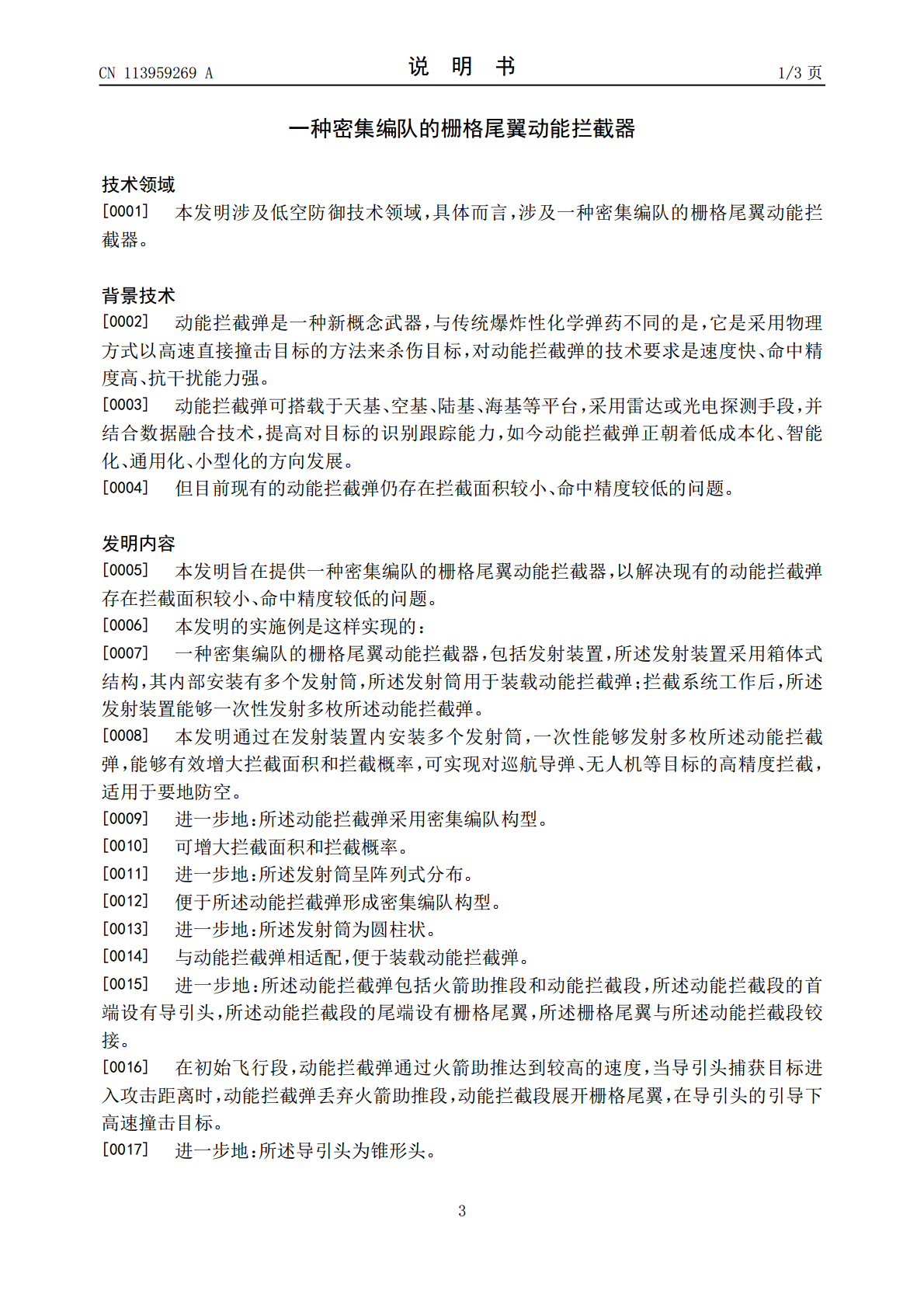

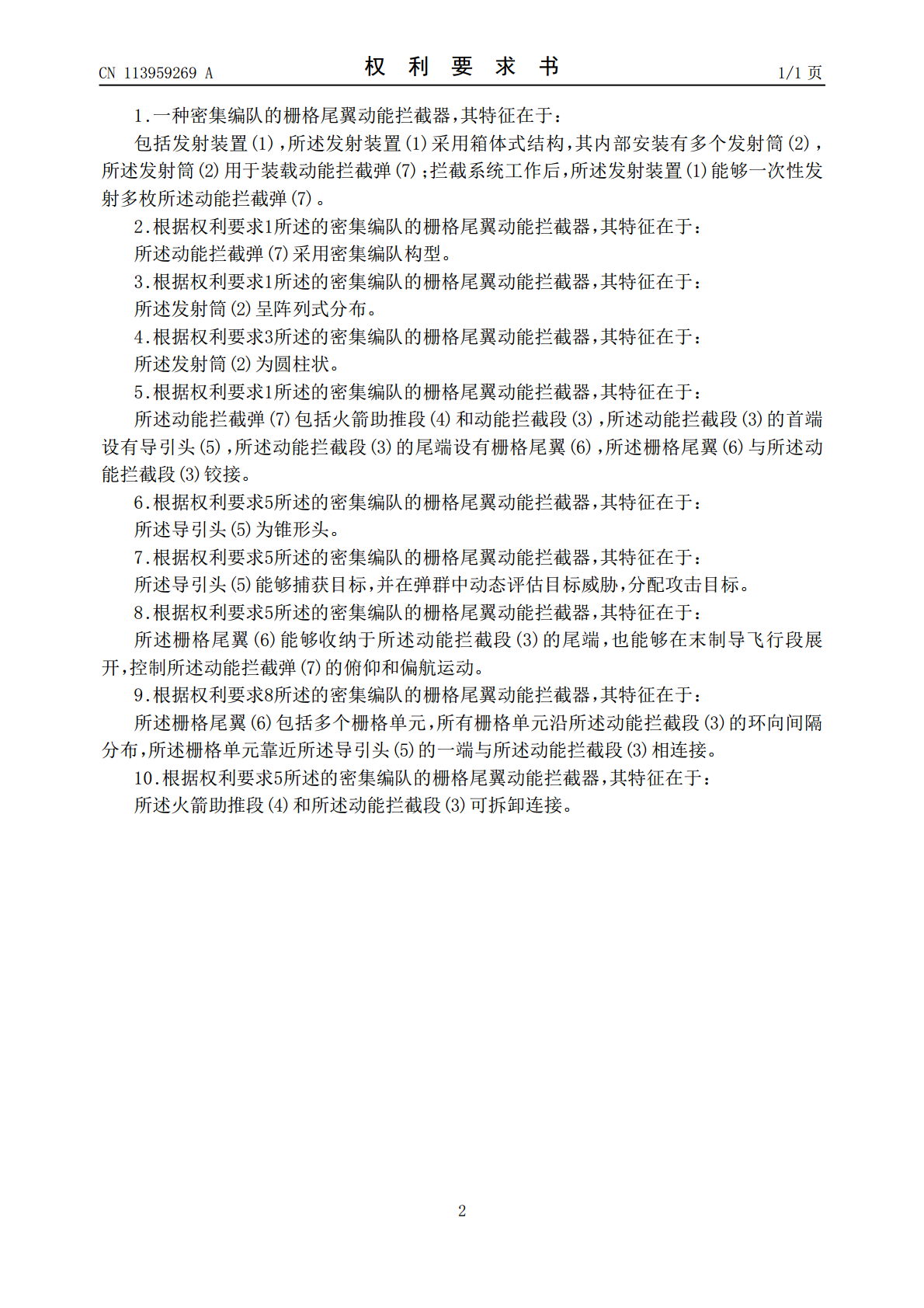

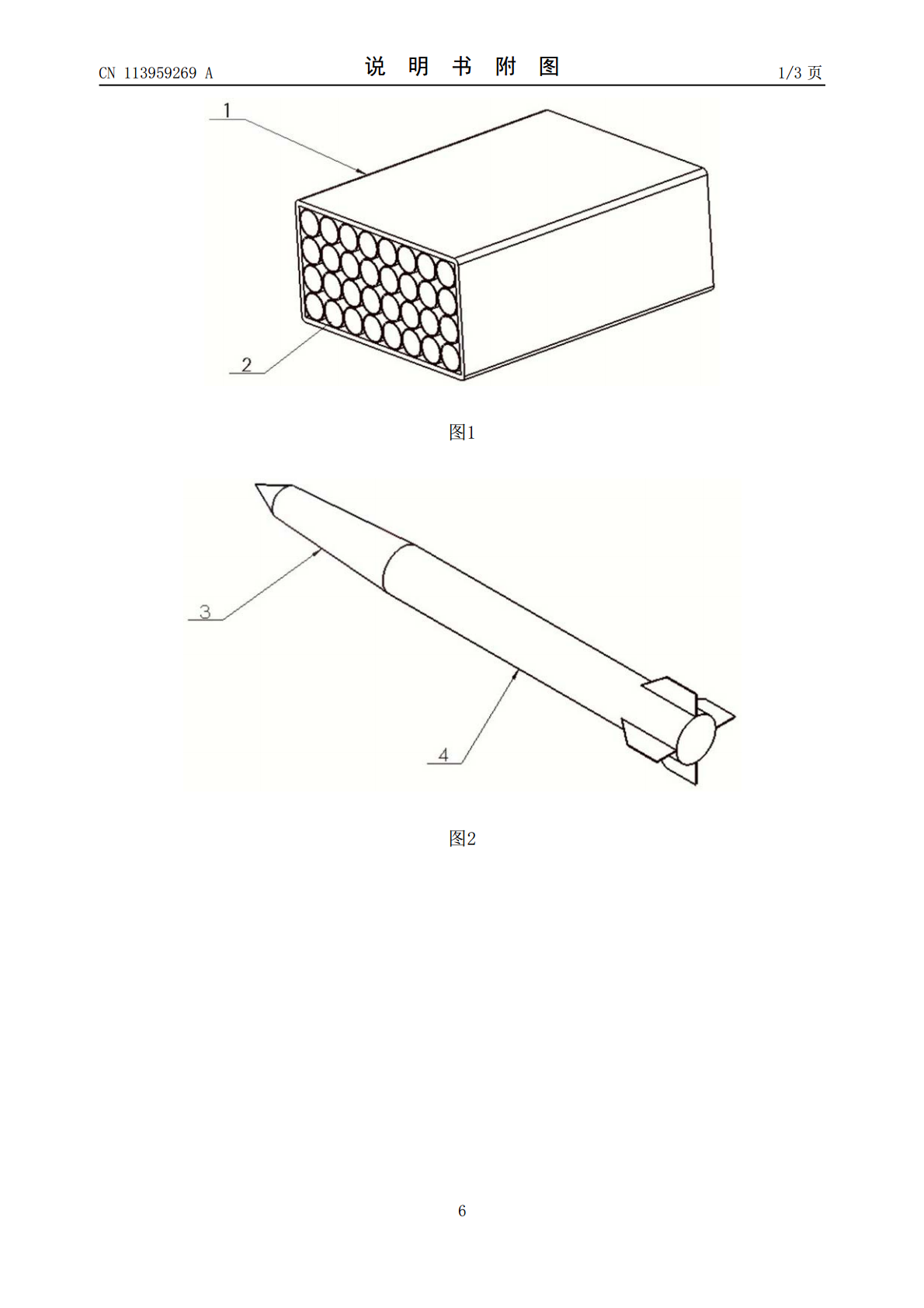

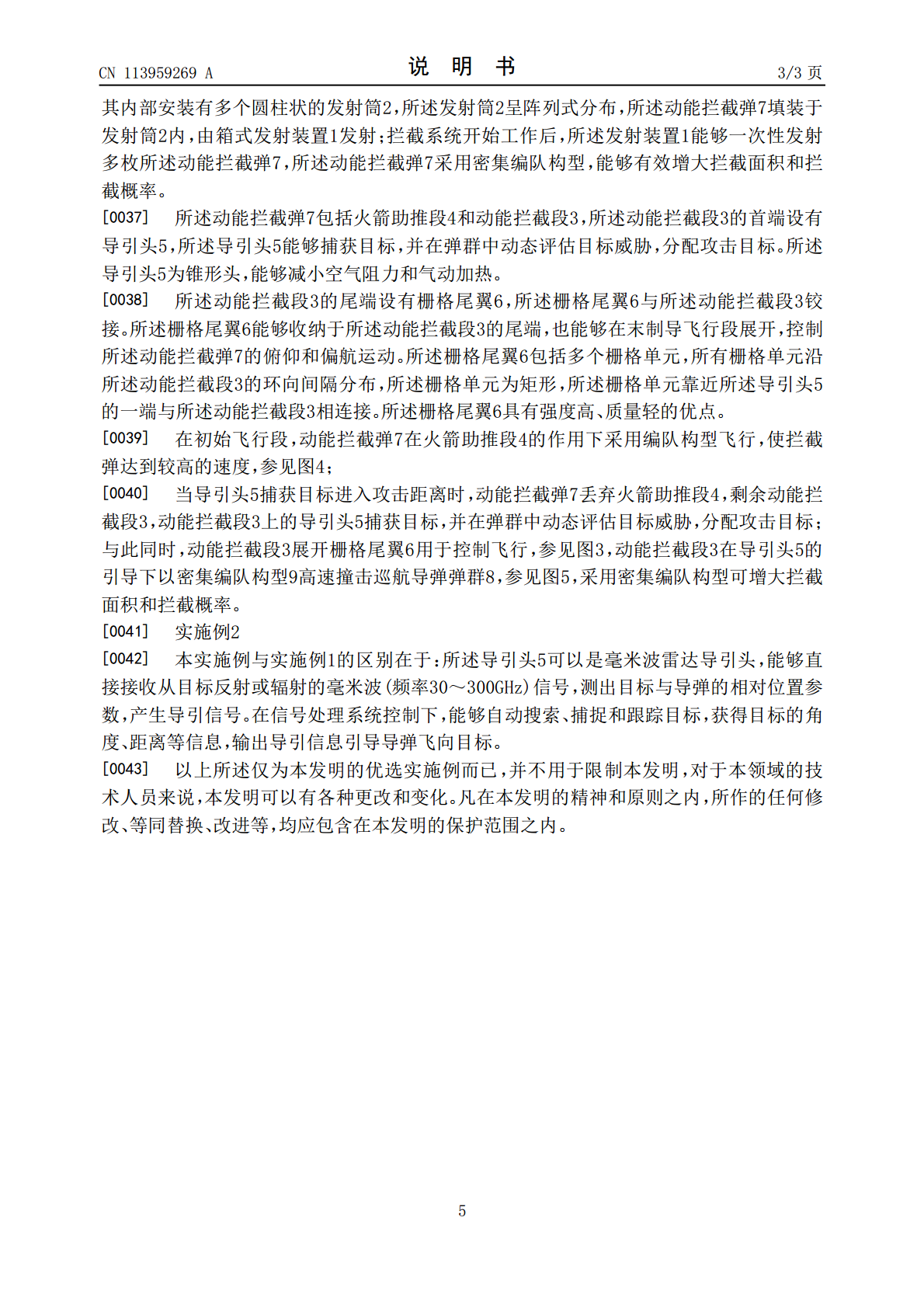

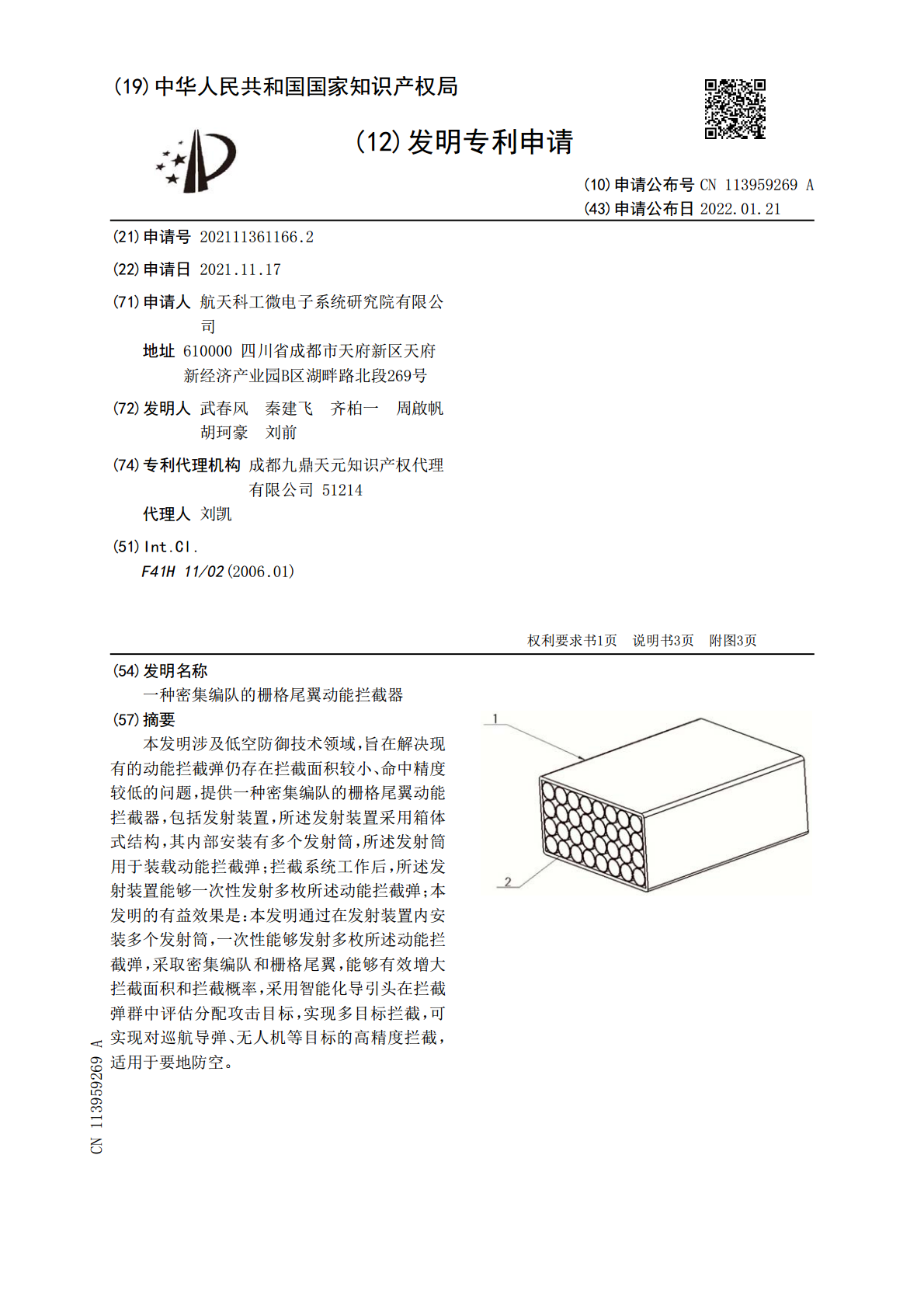

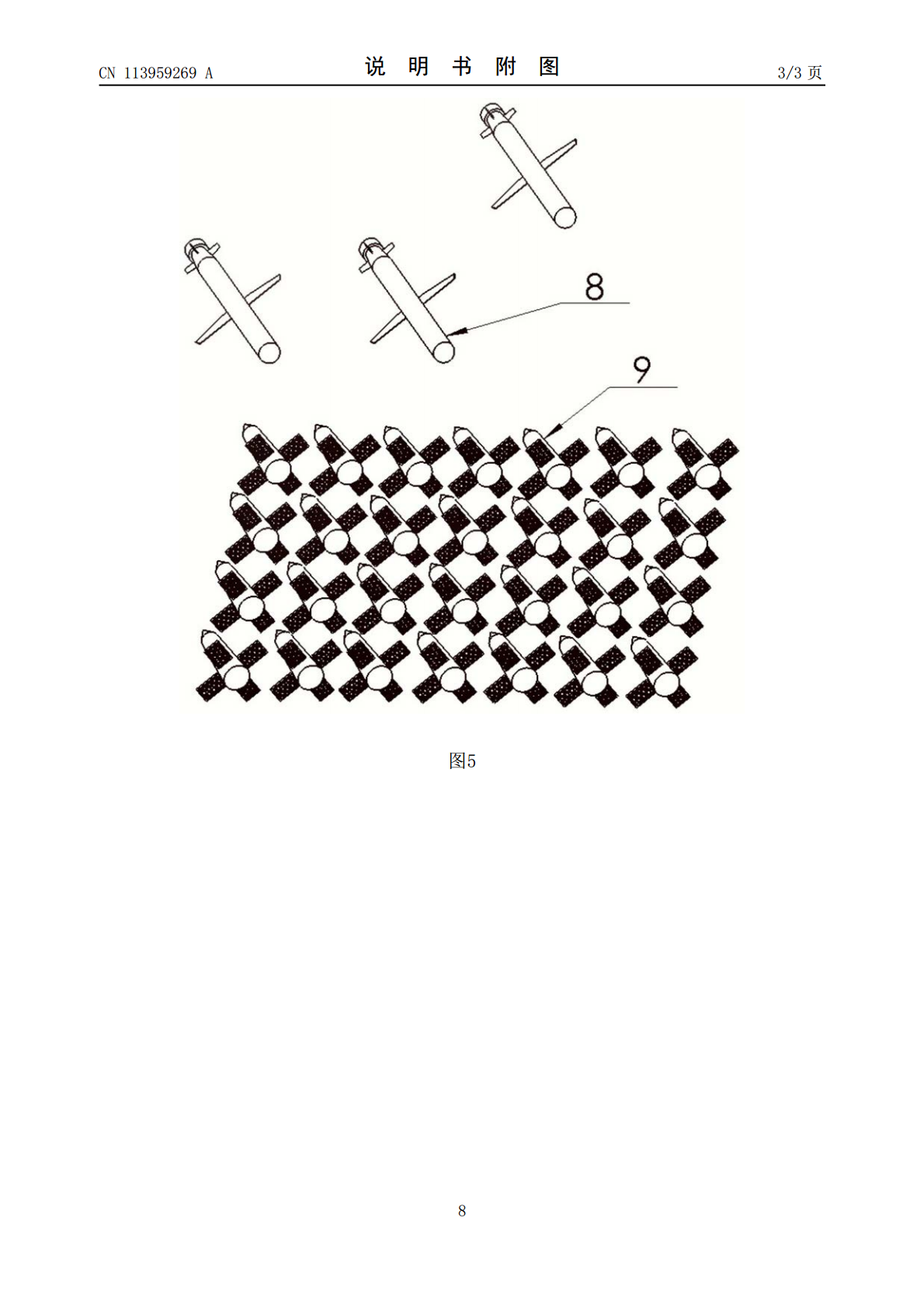

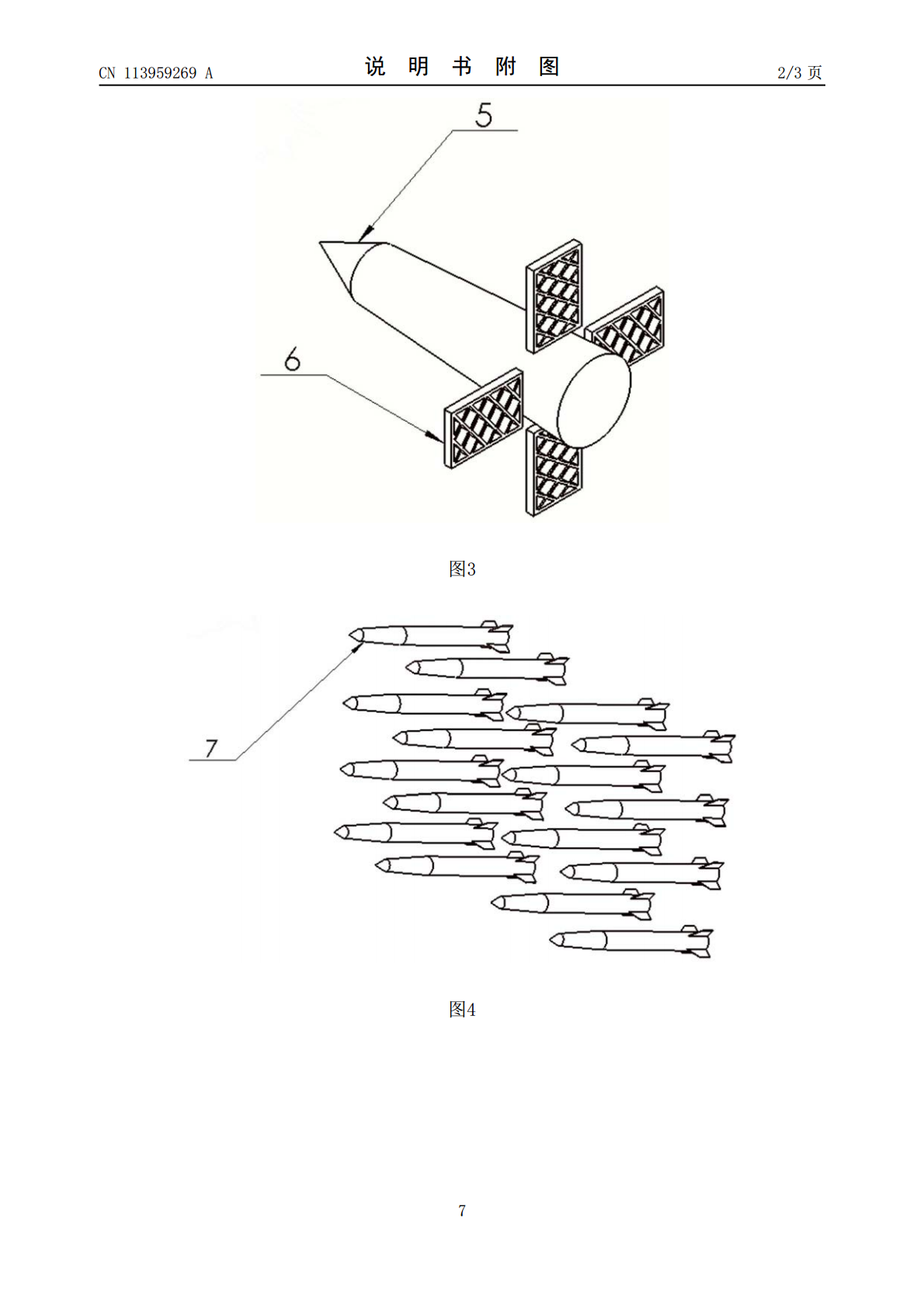

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113959269A(43)申请公布日2022.01.21(21)申请号202111361166.2(22)申请日2021.11.17(71)申请人航天科工微电子系统研究院有限公司地址610000四川省成都市天府新区天府新经济产业园B区湖畔路北段269号(72)发明人武春风秦建飞齐柏一周啟帆胡珂豪刘前(74)专利代理机构成都九鼎天元知识产权代理有限公司51214代理人刘凯(51)Int.Cl.F41H11/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种密集编队的栅格尾翼动能拦截器(57)摘要本发明涉及低空防御技术领域，旨在解决现有的动能拦截弹仍存在拦截面积较小、命中精度较低的问题，提供一种密集编队的栅格尾翼动能拦截器，包括发射装置，所述发射装置采用箱体式结构，其内部安装有多个发射筒，所述发射筒用于装载动能拦截弹；拦截系统工作后，所述发射装置能够一次性发射多枚所述动能拦截弹；本发明的有益效果是：本发明通过在发射装置内安装多个发射筒，一次性能够发射多枚所述动能拦截弹，采取密集编队和栅格尾翼，能够有效增大拦截面积和拦截概率，采用智能化导引头在拦截弹群中评估分配攻击目标，实现多目标拦截，可实现对巡航导弹、无人机等目标的高精度拦截，适用于要地防空。CN113959269ACN113959269A权利要求书1/1页1.一种密集编队的栅格尾翼动能拦截器，其特征在于：包括发射装置(1)，所述发射装置(1)采用箱体式结构，其内部安装有多个发射筒(2)，所述发射筒(2)用于装载动能拦截弹(7)；拦截系统工作后，所述发射装置(1)能够一次性发射多枚所述动能拦截弹(7)。2.根据权利要求1所述的密集编队的栅格尾翼动能拦截器，其特征在于：所述动能拦截弹(7)采用密集编队构型。3.根据权利要求1所述的密集编队的栅格尾翼动能拦截器，其特征在于：所述发射筒(2)呈阵列式分布。4.根据权利要求3所述的密集编队的栅格尾翼动能拦截器，其特征在于：所述发射筒(2)为圆柱状。5.根据权利要求1所述的密集编队的栅格尾翼动能拦截器，其特征在于：所述动能拦截弹(7)包括火箭助推段(4)和动能拦截段(3)，所述动能拦截段(3)的首端设有导引头(5)，所述动能拦截段(3)的尾端设有栅格尾翼(6)，所述栅格尾翼(6)与所述动能拦截段(3)铰接。6.根据权利要求5所述的密集编队的栅格尾翼动能拦截器，其特征在于：所述导引头(5)为锥形头。7.根据权利要求5所述的密集编队的栅格尾翼动能拦截器，其特征在于：所述导引头(5)能够捕获目标，并在弹群中动态评估目标威胁，分配攻击目标。8.根据权利要求5所述的密集编队的栅格尾翼动能拦截器，其特征在于：所述栅格尾翼(6)能够收纳于所述动能拦截段(3)的尾端，也能够在末制导飞行段展开，控制所述动能拦截弹(7)的俯仰和偏航运动。9.根据权利要求8所述的密集编队的栅格尾翼动能拦截器，其特征在于：所述栅格尾翼(6)包括多个栅格单元，所有栅格单元沿所述动能拦截段(3)的环向间隔分布，所述栅格单元靠近所述导引头(5)的一端与所述动能拦截段(3)相连接。10.根据权利要求5所述的密集编队的栅格尾翼动能拦截器，其特征在于：所述火箭助推段(4)和所述动能拦截段(3)可拆卸连接。2CN113959269A说明书1/3页一种密集编队的栅格尾翼动能拦截器技术领域[0001]本发明涉及低空防御技术领域，具体而言，涉及一种密集编队的栅格尾翼动能拦截器。背景技术[0002]动能拦截弹是一种新概念武器，与传统爆炸性化学弹药不同的是，它是采用物理方式以高速直接撞击目标的方法来杀伤目标，对动能拦截弹的技术要求是速度快、命中精度高、抗干扰能力强。[0003]动能拦截弹可搭载于天基、空基、陆基、海基等平台，采用雷达或光电探测手段，并结合数据融合技术，提高对目标的识别跟踪能力，如今动能拦截弹正朝着低成本化、智能化、通用化、小型化的方向发展。[0004]但目前现有的动能拦截弹仍存在拦截面积较小、命中精度较低的问题。发明内容[0005]本发明旨在提供一种密集编队的栅格尾翼动能拦截器，以解决现有的动能拦截弹存在拦截面积较小、命中精度较低的问题。[0006]本发明的实施例是这样实现的：[0007]一种密集编队的栅格尾翼动能拦截器，包括发射装置，所述发射装置采用箱体式结构，其内部安装有多个发射筒，所述发射筒用于装载动能拦截弹；拦截系统工作后，所述发射装置能够一次性发射多枚所述动能拦截弹。[0008]本发明通过在发射装置内安装多个发射筒，一次性能够发射多枚所述动能拦截弹，能够有效增大拦截面积和拦截概率，可实现对巡航导弹、无人机等目标的高精度拦截，适用于要地防空。[0009]进一步地：所述动能拦截弹
