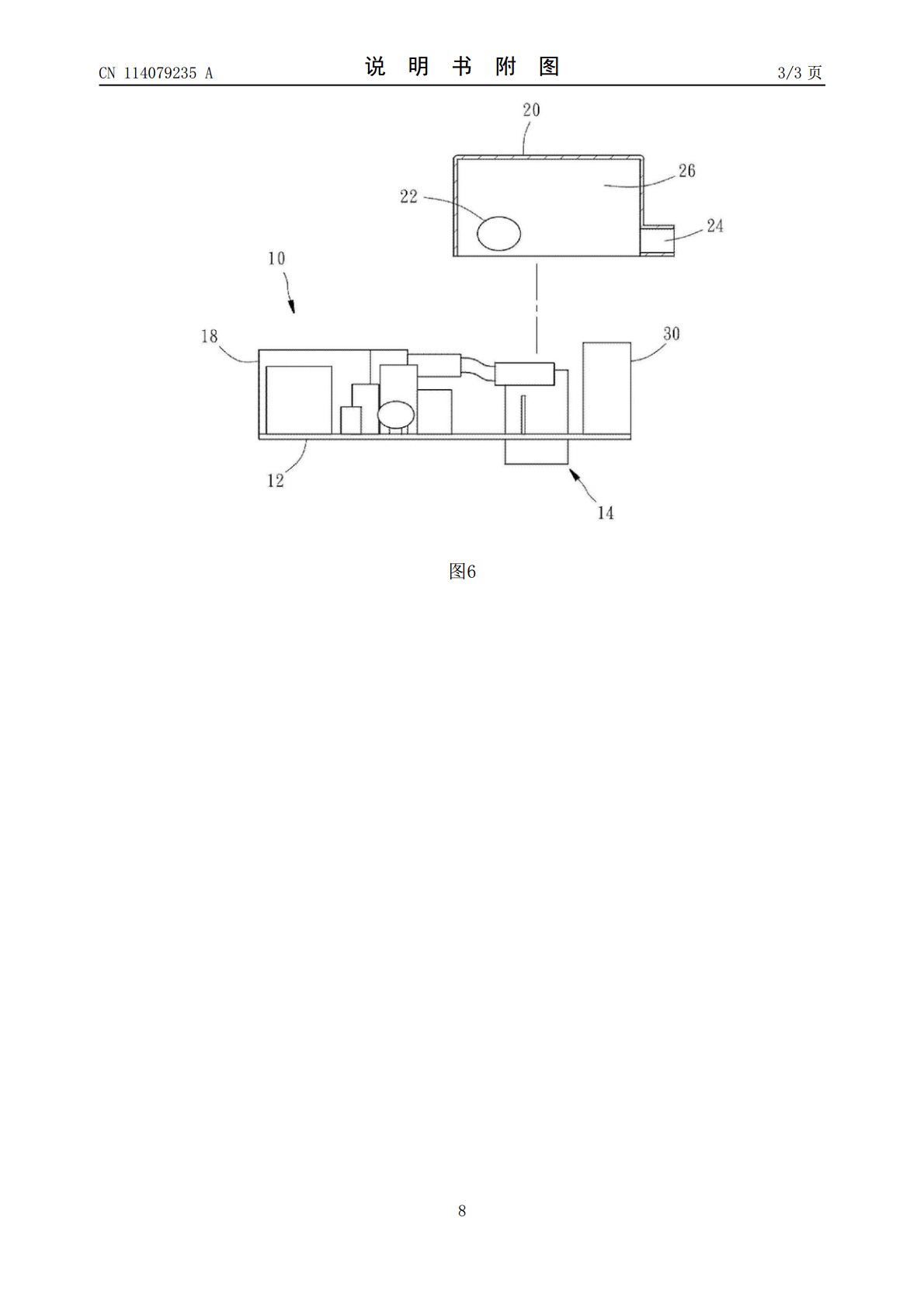

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114079235A(43)申请公布日2022.02.22(21)申请号202010815172.X(22)申请日2020.08.13(71)申请人秀育企业股份有限公司地址中国台湾新北市汐止区新台五路一段97号18楼(72)发明人梁徽彬梁沧林(74)专利代理机构中科专利商标代理有限责任公司11021代理人周天宇(51)Int.Cl.H01T23/00(2006.01)A61L9/22(2006.01)权利要求书1页说明书3页附图3页(54)发明名称离子产生装置(57)摘要本公开提供一种离子产生装置，包含具有电极组与高电压电源的高电压组件，电极组电性连接高电压电源提供的高电压，让电极组电解水分产生出氢氧离子，电极组和散热单元设于导流组件的通道，散热单元位于导流组件的出口与电极组之间，散热单元于导流组件的通道形成自入口朝出口流动的气流，借以将氢氧离子自出口流出导流组件，达成氢氧离子的产生效率更佳且不会中断等发明目的。CN114079235ACN114079235A权利要求书1/1页1.一种离子产生装置，其特征在于，包含：一高电压组件，具有一电极组与一高电压电源，该电极组电性连接该高电压电源提供的高电压，借以让该电极组电解水分产生出氢氧离子；一导流组件，具有一入口、一出口，与一连通于该入口与该出口之间的通道，该电极组设于该导流组件的该通道内部；以及一散热单元，设于该导流组件的通道内部，且位于该出口与该高电压组件的电极组之间，该散热单元于该导流组件的通道形成一自该入口朝该出口流动的气流，借以将该氢氧离子自该出口流出该导流组件。2.根据权利要求1所述的离子产生装置，其特征在于，所述水分来自该电极组的周遭环境。3.根据权利要求1所述的离子产生装置，其特征在于，所述水分来自一供水装置。4.根据权利要求1所述的离子产生装置，其特征在于，该电极组包含一第一电极与一第二电极，该第一电极呈间隔状位于对应该第二电极位置，该电极组电性导通高电压电源电解位于该第一电极与该第二电极之间的水分。5.根据权利要求1所述的离子产生装置，其特征在于，该散热单元为风扇。2CN114079235A说明书1/3页离子产生装置技术领域[0001]本公开关于一种离子产生装置，特别是指通过高电压电解水分而产生出氢氧离子的离子产生装置。背景技术[0002]不论是为了解决空气污染，或者特定场所必须控制环境中的空气质量，通常都会利用清净装置调整空气中的有害物质、组成比例与水分。但是，清净装置调节后的空气常会过于干燥，因此也会再利用增湿、雾化装置控制空气中的含水量保持在适合人体的范围。[0003]但是，上述增湿、雾化装置产生的水分容易出现凝结，反而造成环境潮湿的问题，再者，即使目前市面上具有可以将水分离子化的装置，仍旧具有离子产生效率较差，与容易间歇性中断产生离子的问题。[0004]公开内容[0005]因此，本公开的主要目的是在于提供一种离子产生装置，其氢氧离子的产生效率更佳，不会有间歇中断的问题。[0006]为达成上述目的，本公开提供的离子产生装置，包含一高电压组件、一导流组件与一散热单元；该高电压组件具有一电极组与一高电压电源，该电极组电性连接该高电压电源提供的高电压，借以让该电极组电解水分产生出氢氧离子；该导流组件具有一入口、一出口，与一连通于该入口与该出口之间的通道，该电极组设于该导流组件的该通道内部；该散热单元设于该导流组件的通道内部，且位于该出口与该高电压组件的电极组之间，该散热单元于该导流组件的通道形成一自该入口朝该出口流动的气流，借以将该氢氧离子自该出口流出该导流组件，达成氢氧离子的产生效率更佳且不会中断等发明目的。[0007]更佳地，所述水分来自该电极组的周遭环境。[0008]更佳地，所述水分来自一供水装置。[0009]更佳地，该电极组包含一第一电极与一第二电极，该第一电极呈间隔状位于对应该第二电极位置，该电极组电性导通高电压电源电解位于该第一电极与该第二电极之间的水分。[0010]更佳地，该散热单元为风扇。[0011]有关于本公开所提供的详细内容或特点将于后续的具体实施方式详细说明中予以描述。然而，本领域技术人员应能了解，详细说明以及实施本公开所列举的特定实施例仅是用于说明，并非用以限制本公开的权利要求保护范围。附图说明[0012]图1为本公开一较佳实施例的俯视图。[0013]图2为本公开一较佳实施例的正视图，其中导流组件为分解状态。[0014]图3类同于图1，其中未显示导流组件。[0015]图4为本公开一较佳实施例的左视图，其中未显示导流组件。3CN114079235A说明书2/3页[0016]图5类同于图4，其中未显示散热单元。[0017]图6为本公开一较佳实施例的后视图，其中导流组
