开路检测方法、电路、装置、电子设备及存储介质.pdf

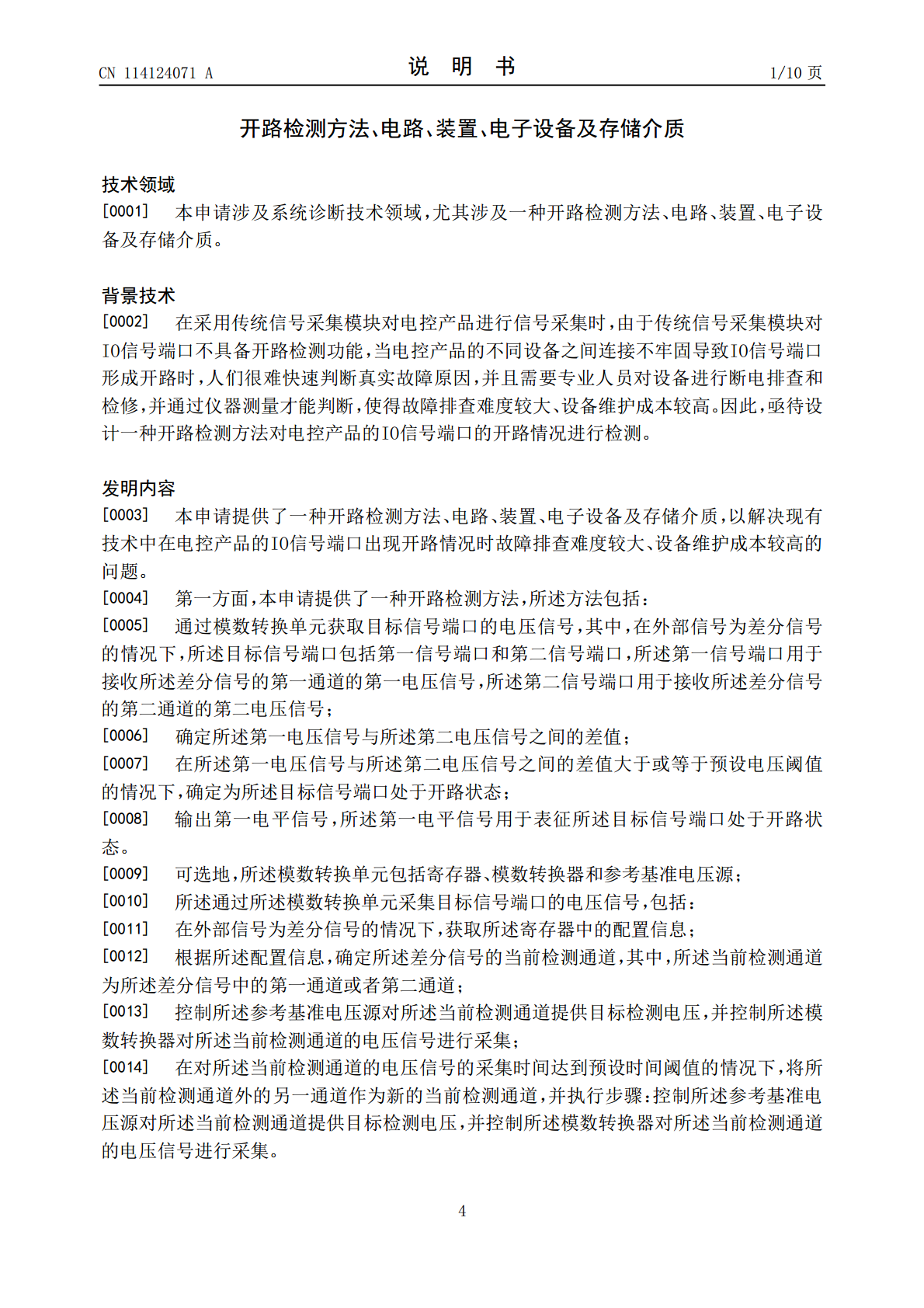

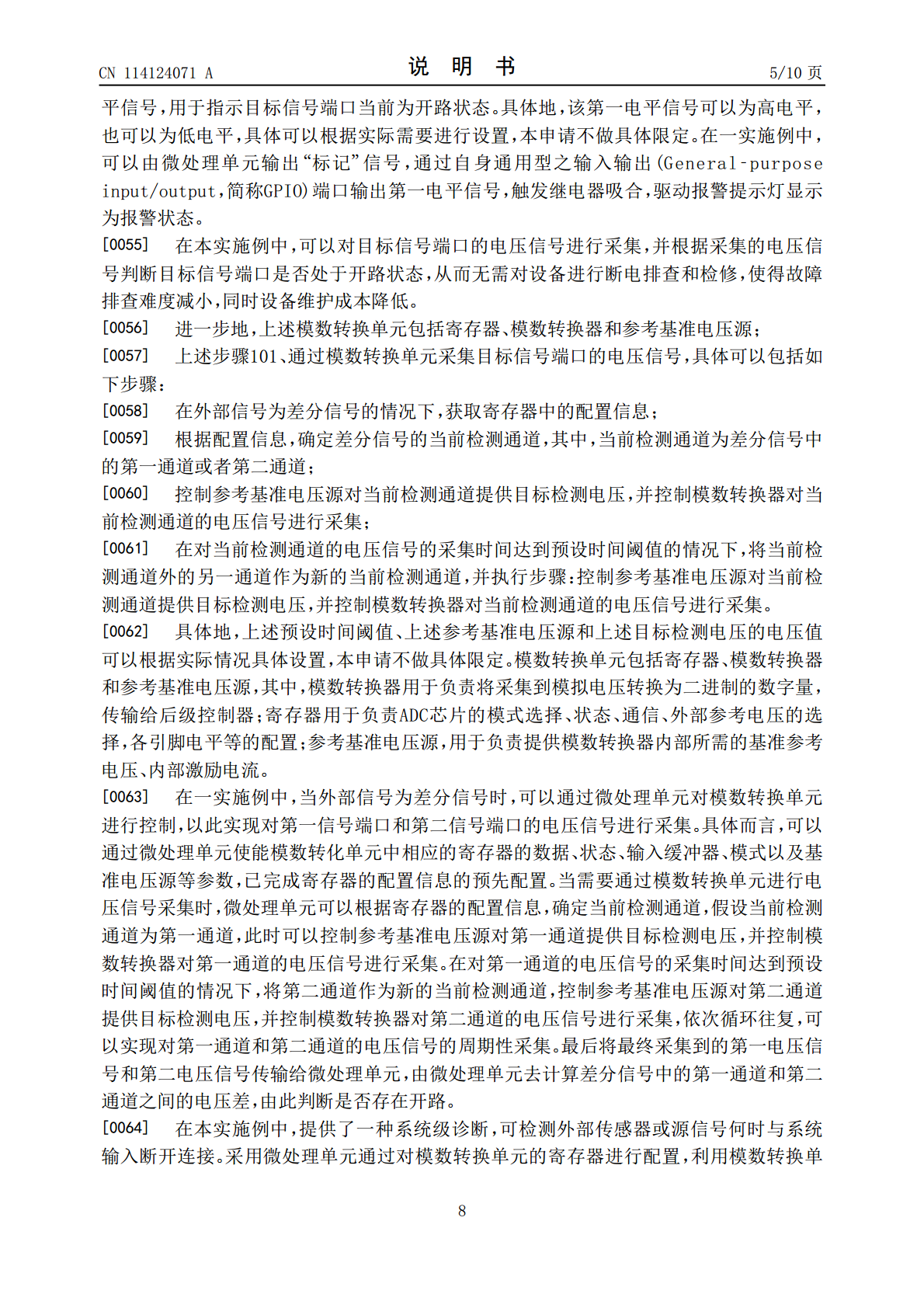

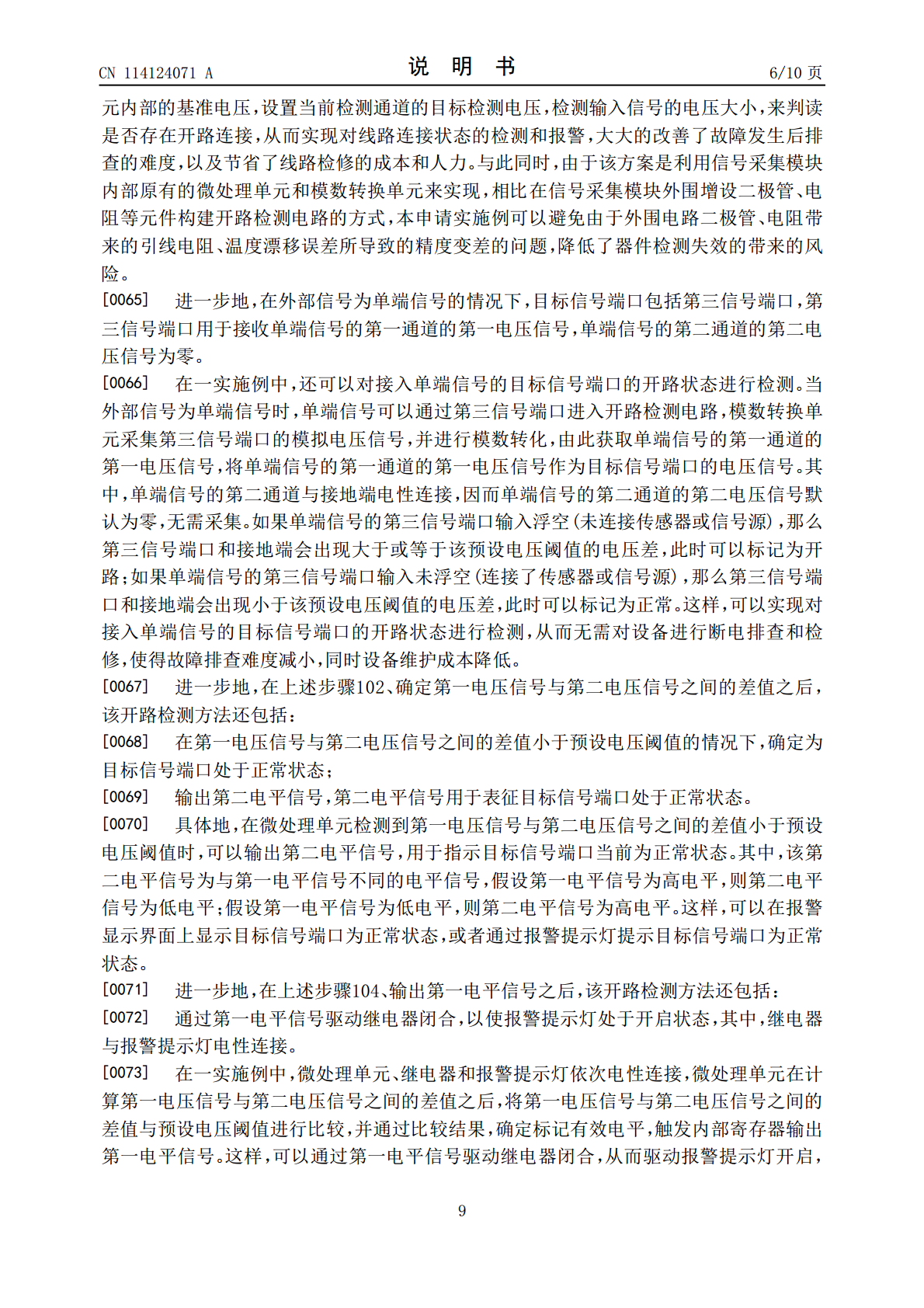

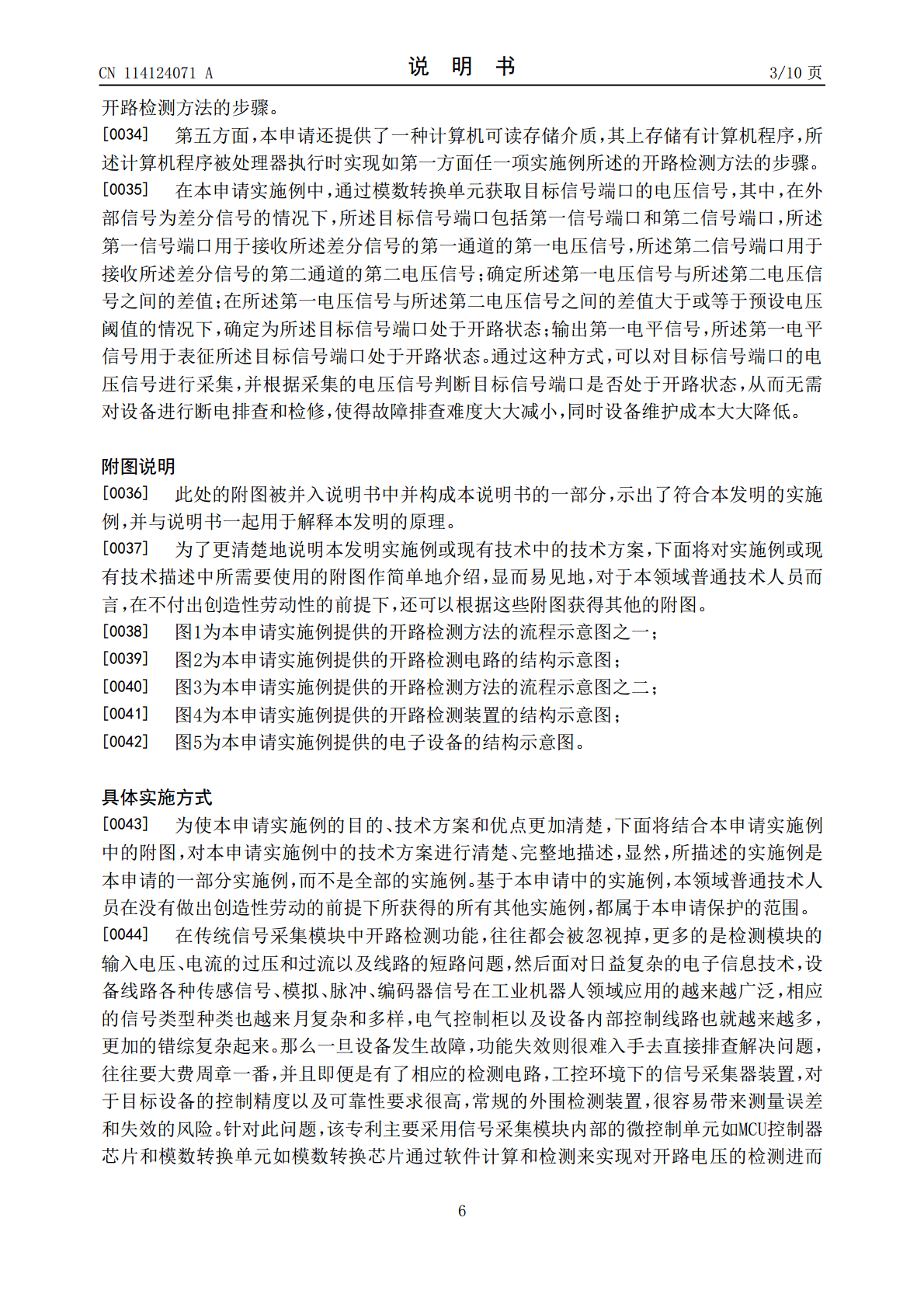

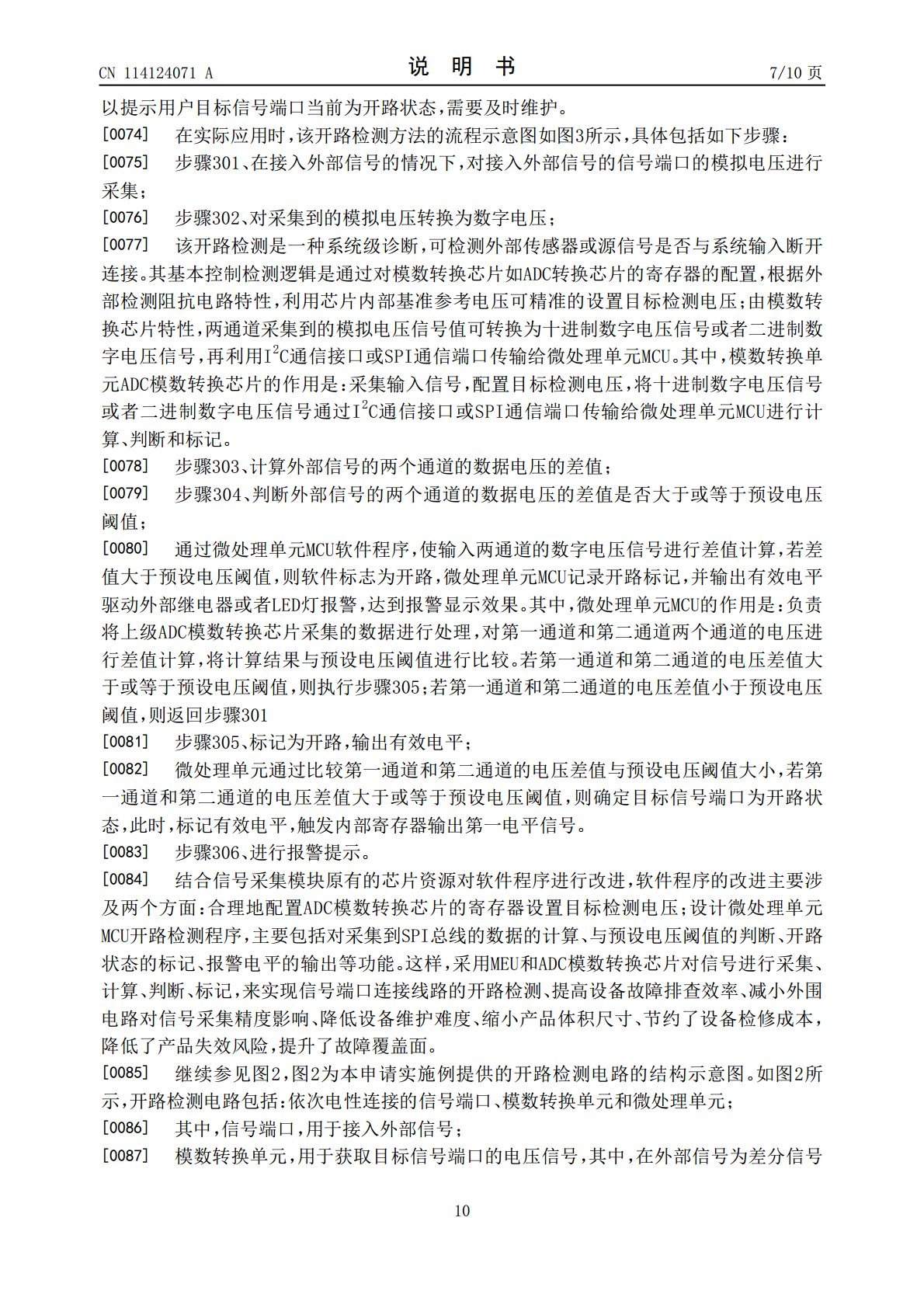

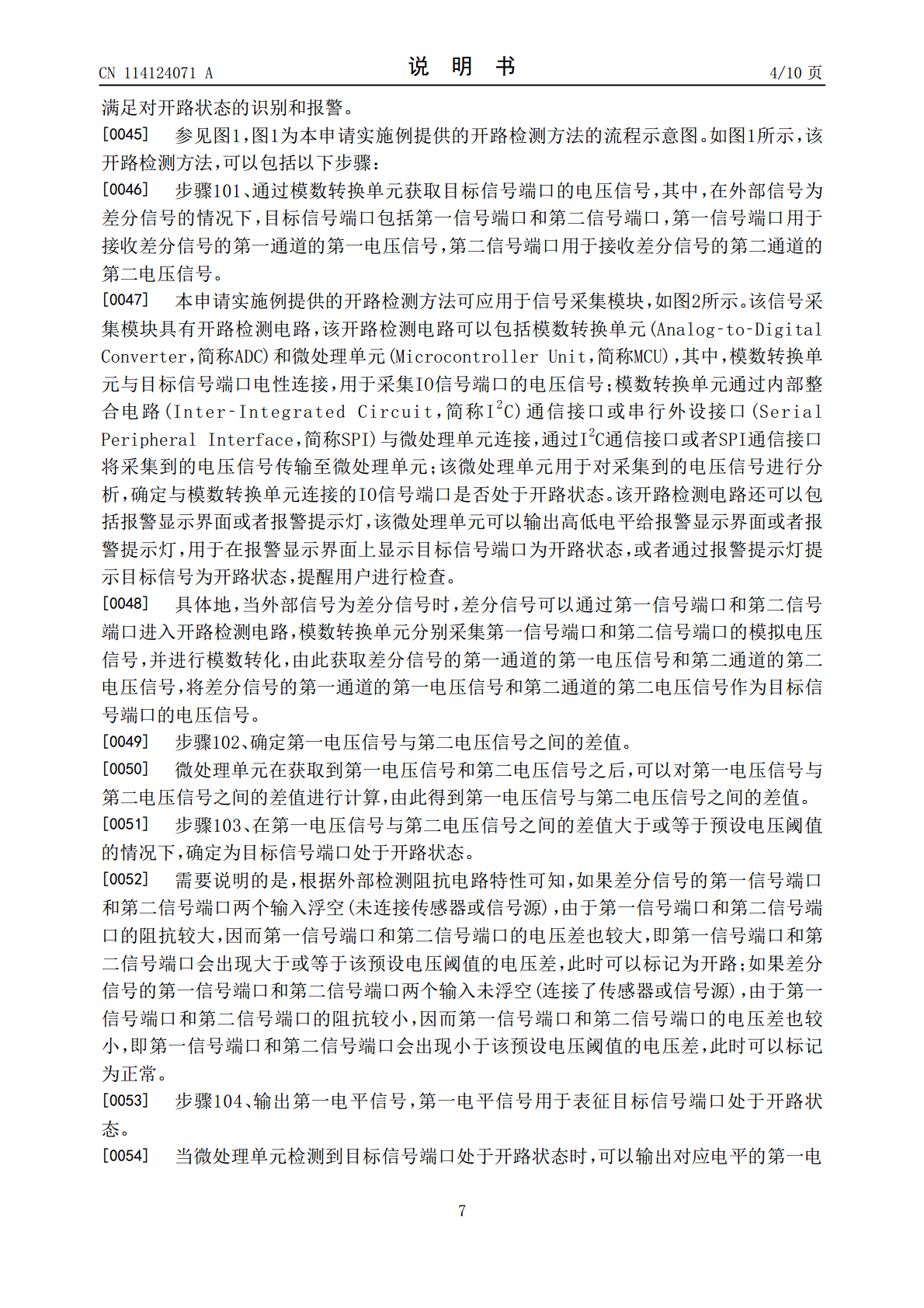

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114124071A(43)申请公布日2022.03.01(21)申请号202111350212.9(22)申请日2021.11.15(71)申请人珠海格力电器股份有限公司地址519070广东省珠海市前山金鸡西路(72)发明人黄诚成胡飞鹏王长恺(74)专利代理机构北京华夏泰和知识产权代理有限公司11662代理人沈园园(51)Int.Cl.H03K17/965(2006.01)权利要求书2页说明书10页附图3页(54)发明名称开路检测方法、电路、装置、电子设备及存储介质(57)摘要本申请涉及一种开路检测方法、电路、装置、电子设备及存储介质，该方法包括：通过模数转换单元获取目标信号端口的电压信号，其中，在外部信号为差分信号的情况下，目标信号端口包括第一信号端口和第二信号端口，第一信号端口用于接收差分信号的第一通道的第一电压信号，第二信号端口用于接收差分信号的第二通道的第二电压信号；在第一电压信号与第二电压信号之间的差值大于或等于预设电压阈值的情况下，确定为目标信号端口处于开路状态；输出第一电平信号。这样可以对目标信号端口的电压信号进行采集，并根据采集的电压信号判断目标信号端口是否处于开路状态，从而无需对设备进行断电排查和检修，使得故障排查难度减小，同时设备维护成本降低。CN114124071ACN114124071A权利要求书1/2页1.一种开路检测方法，其特征在于，所述方法包括：通过模数转换单元获取目标信号端口的电压信号，其中，在外部信号为差分信号的情况下，所述目标信号端口包括第一信号端口和第二信号端口，所述第一信号端口用于接收所述差分信号的第一通道的第一电压信号，所述第二信号端口用于接收所述差分信号的第二通道的第二电压信号；确定所述第一电压信号与所述第二电压信号之间的差值；在所述第一电压信号与所述第二电压信号之间的差值大于或等于预设电压阈值的情况下，确定为所述目标信号端口处于开路状态；输出第一电平信号，所述第一电平信号用于表征所述目标信号端口处于开路状态。2.根据权利要求1所述的方法，其特征在于，所述模数转换单元包括寄存器、模数转换器和参考基准电压源；所述通过所述模数转换单元采集目标信号端口的电压信号，包括：在外部信号为差分信号的情况下，获取所述寄存器中的配置信息；根据所述配置信息，确定所述差分信号的当前检测通道，其中，所述当前检测通道为所述差分信号中的第一通道或者第二通道；控制所述参考基准电压源对所述当前检测通道提供目标检测电压，并控制所述模数转换器对所述当前检测通道的电压信号进行采集；在对所述当前检测通道的电压信号的采集时间达到预设时间阈值的情况下，将所述当前检测通道外的另一通道作为新的当前检测通道，并执行步骤：控制所述参考基准电压源对所述当前检测通道提供目标检测电压，并控制所述模数转换器对所述当前检测通道的电压信号进行采集。3.根据权利要求1所述的方法，其特征在于，在所述外部信号为单端信号的情况下，所述目标信号端口包括第三信号端口，所述第三信号端口用于接收所述单端信号的第一通道的第一电压信号，所述单端信号的第二通道的第二电压信号为零。4.根据权利要求1所述的方法，其特征在于，在所述确定所述第一电压信号与所述第二电压信号之间的差值之后，所述方法还包括：在所述第一电压信号与所述第二电压信号之间的差值小于预设电压阈值的情况下，确定为所述目标信号端口处于正常状态；输出第二电平信号，所述第二电平信号用于表征所述目标信号端口处于正常状态。5.根据权利要求1所述的方法，其特征在于，在所述输出第一电平信号之后，所述方法还包括：通过所述第一电平信号驱动继电器闭合，以使报警提示灯处于开启状态，其中，所述继电器与所述报警提示灯电性连接。6.一种开路检测电路，其特征在于，所述电路包括：依次电性连接的信号端口、模数转换单元和微处理单元；其中，所述信号端口，用于接入外部信号；所述模数转换单元，用于获取目标信号端口的电压信号，其中，在所述外部信号为差分信号的情况下，所述目标信号端口包括第一信号端口和第二信号端口，所述第一信号端口用于接收所述差分信号的第一通道的第一电压信号，所述第二信号端口用于接收所述差分2CN114124071A权利要求书2/2页信号的第二通道的第二电压信号；所述微处理单元，用于确定所述第一电压信号与所述第二电压信号之间的差值；在所述第一电压信号与所述第二电压信号之间的差值大于或等于预设电压阈值的情况下，确定为所述目标信号端口处于开路状态；输出第一电平信号，所述第一电平信号用于表征所述目标信号端口处于开路状态。7.根据权利要求6所述的开路检测电路，其特征在于，所述电路还包括：继电器和报警提示灯；其中，所述继电器与所述微处理单元和所述报警提示灯电性连接，所述
