内容提供者
一种复色无机人造石及其制作工艺.pdf
2023-07-24
10金币
455KB
10页
丹烟****魔王
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种复色无机人造石及其制作工艺.pdf

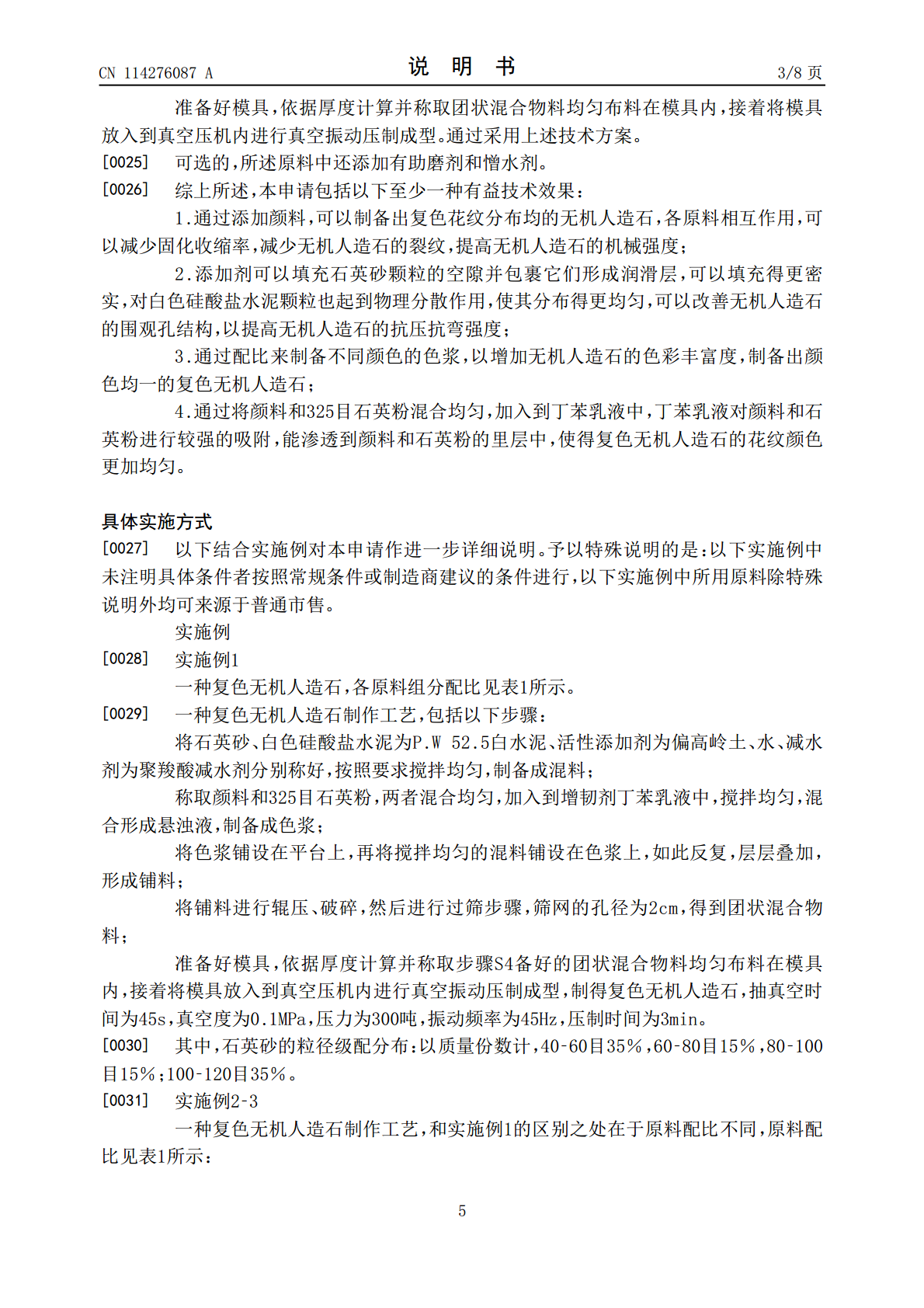

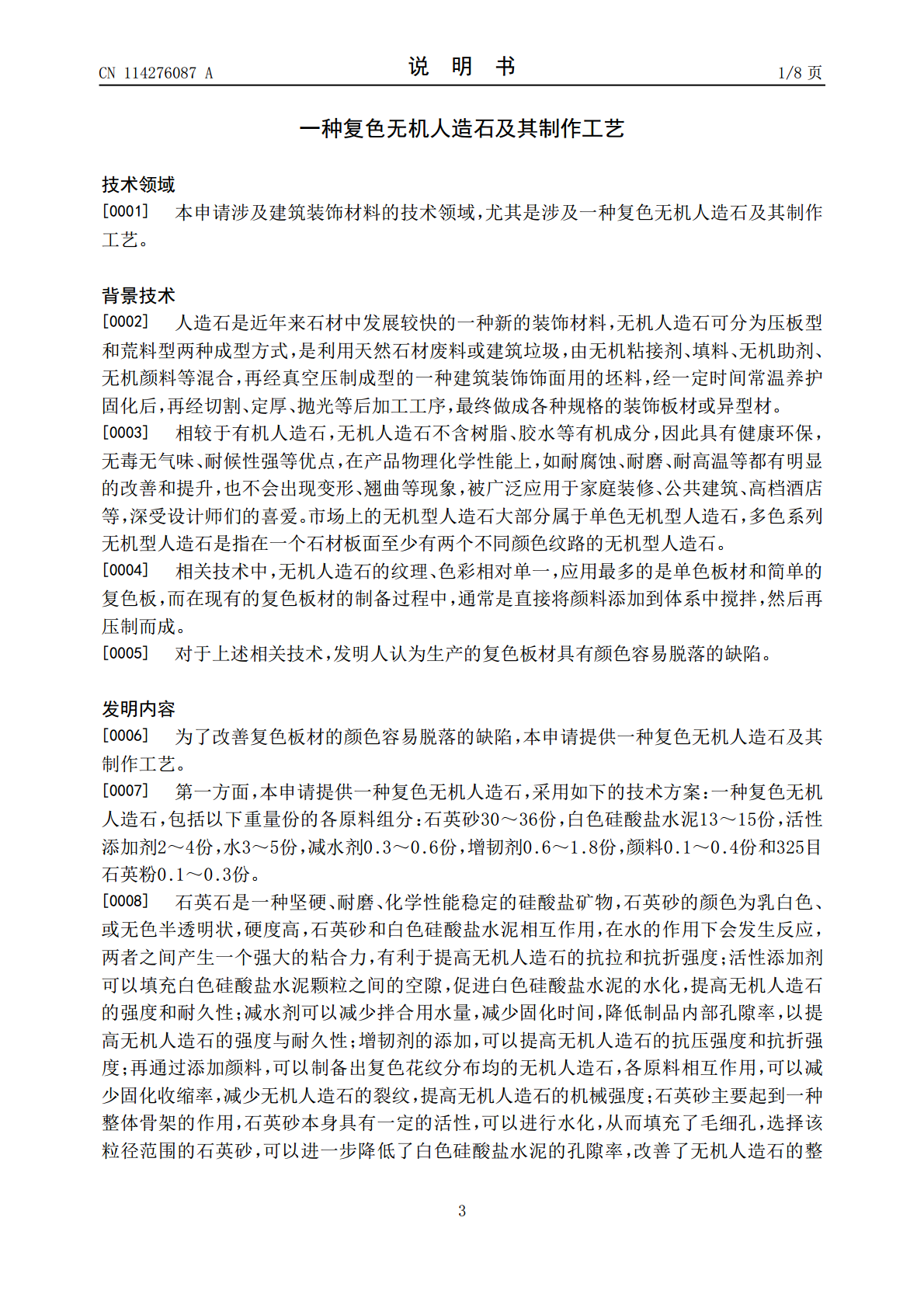

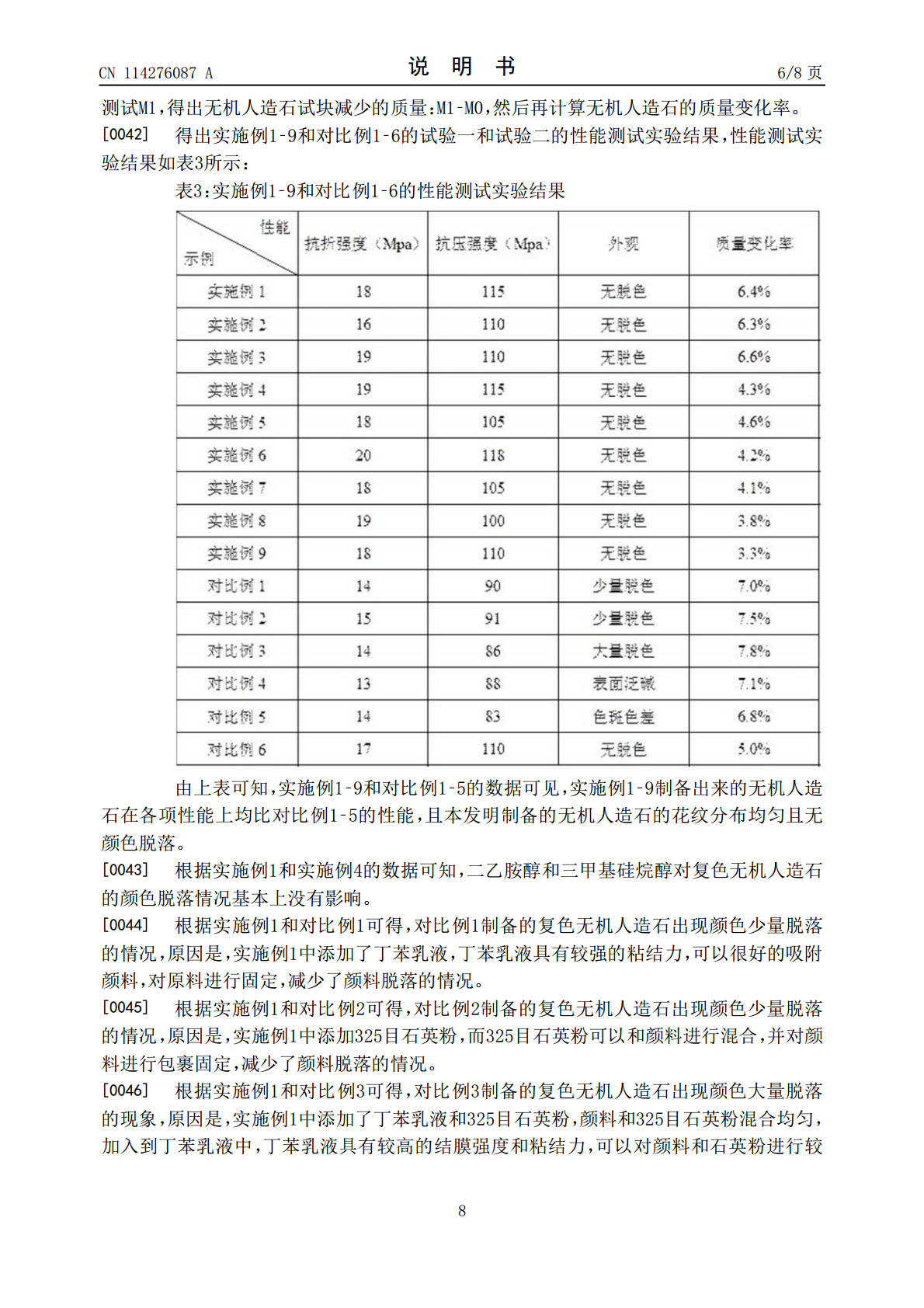

本申请涉及一种复色无机人造石及其制作工艺，属于建筑装饰材料的技术领域，包括以下重量份的各原料组分：石英砂，白色硅酸盐水泥，活性添加剂，水，减水剂，增韧剂，颜料和325目石英粉。其制备工艺：将石英砂、白色硅酸盐水泥、活性添加剂、水和减水剂称量好，混合搅拌得到混料；称取颜料和石英粉，加入到丁苯乳液中，得到色浆；将色浆铺设在平台上，再把混料铺设在色浆上，如此反复，形成铺料；将铺料进行辊压、破碎，再进行过筛步骤，得到团状混合物料；称取团状混合物料布料在模具内，将模具放入到真空压机内压制成型。本申请具有改善复色板材
2023-07-24
10
455KB
一种复色瓷器的制作方法及其制作的复色瓷器.pdf
一种复色瓷器的制作方法，其包括如下步骤：制作胚体；在胚体表面喷、涂底釉；在底釉的局部喷、涂面釉，该面釉的浓度为45%‑85%；将胚体放在窑炉中烧造，烧造温度为1100‑1380℃。相对于现有技术，本发明的技术效果为，本发明在底釉上巧妙喷、涂具有窑变成分的面釉，可以人为控制瓷器的复位位置与大小。本方法烧造的瓷器能达到窑变的审美情趣，同时比传统烧制窑变更容易控制，解决了复色瓷器“可遇不可求”的难题，降低的烧造难度和烧造风险。
2023-06-18
10
230KB
一种人造石材及其制备工艺.pdf
本发明属于人造石材技术领域，尤其公开了一种人造石材及其制备工艺，针对现有的人造石因其硬度低，易变形，在加工和使用过程中，容易被硬物刮擦留下划痕，而且花纹单一，纹路不能通体，通透性差问题，现提出如下方案，包括以下重量份原料：石英砂28‑32份、氢氧化铝粉50‑60份、树脂12‑16份、助剂0.7‑1.3份，真空高频振动压板：布料完成之后经自动生产线输送到压机之内，二次加压时间为20‑30s；然后再进行振动加压，振动加压时间为180‑220s，两次的振动频率为32‑80Hz，抽真空时控制气压在‑0.10‑0.
2023-11-15
10
443KB
一种无机人造石板材及其制备方法.pdf
本申请涉及无机石板材的领域,具体公开一种无机人造石板材及其制备方法,其包括该重量百分比的组分:砂料54%?71%、填充料3%?5%、水泥21%?25%、增强剂3%?5%、丁苯乳液2%?5%、减水剂1%?2%、色粉0?1%和水2%?3%,将不同层级目数的砂料混合,搅拌均匀之后加入色粉并进行搅拌,接着加入水和减水剂,并混合均匀,然后加入填充料、水泥和增强剂,在混合均匀后将丁苯乳液加入其中,制得混合料,将混合料均匀平铺至模具中并进行真空压制,脱模后形成板材;将脱模后的所述板材转移至模具中进行常温固化和蒸养;蒸养
2023-05-24
10
375KB
一种人造石板及其制作方法.pdf
本发明公开了一种人造石板及其制作方法，所述人造石板配方组成为：不饱和聚酯树脂28％～30％，氢氧化铝40％～65％、粉碎成1～5厘米粒径的贝壳5％～30％、环烷酸钴0.02％～0.04％、过氧化甲乙酮0.03％～0.05％、颜料糊1％～2％，上述为质量百分比。本发明的优点在于、贝壳板具有环保，无毒无辐射。二、人造板从里到外密度均匀，实心一体，表面光滑无细孔。有效地杜绝了细菌的滋生，易于清洁。三，色彩绚丽：贝壳板的颜色可随心所欲地进行颜色搭配，这是天然岩石的单一性所无法比拟的。四、贝壳板的加工可无缝拼接，任
2023-06-27
10
322KB
