一种复色瓷器的制作方法及其制作的复色瓷器.pdf

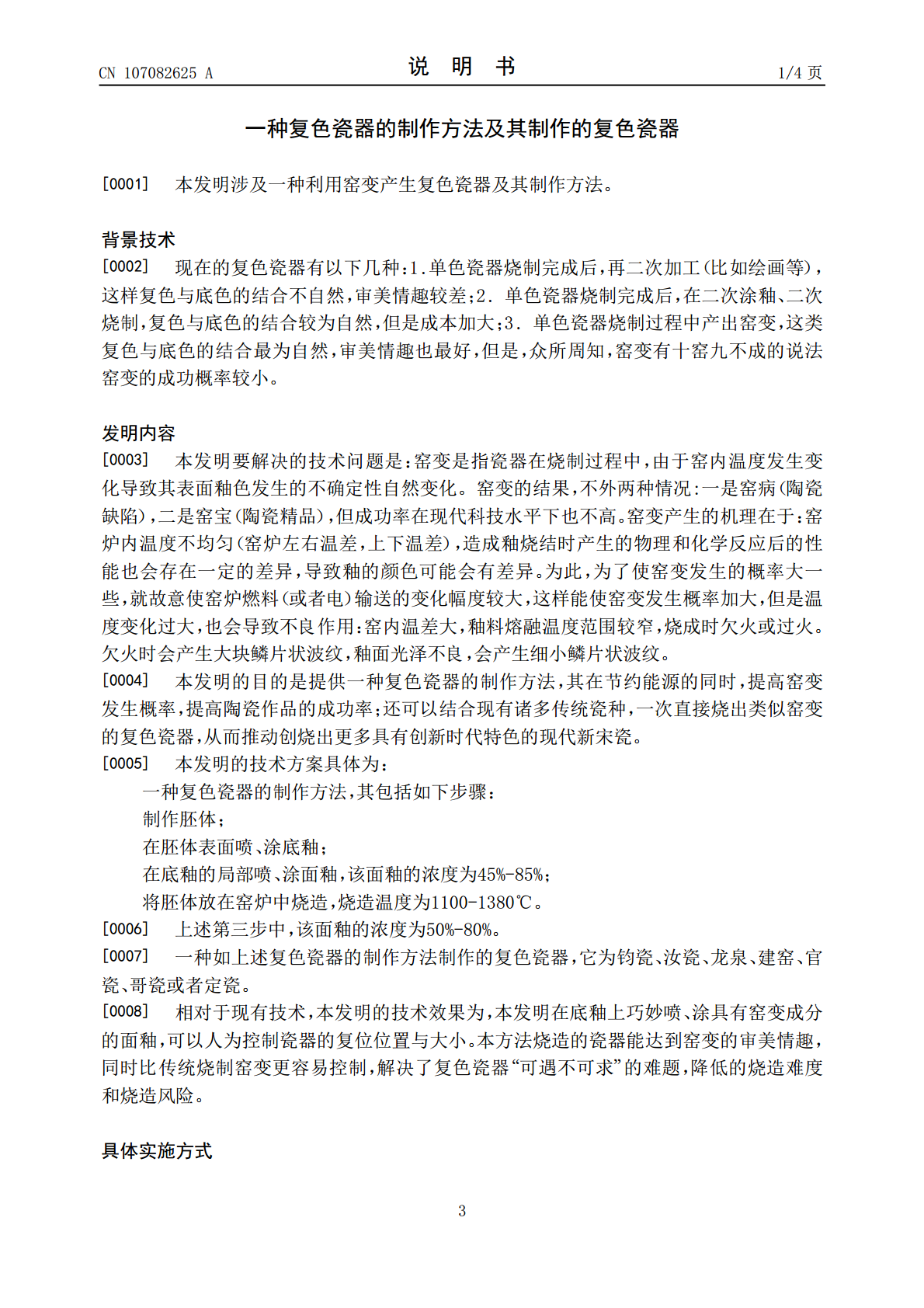

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107082625A(43)申请公布日2017.08.22(21)申请号201710129569.1(22)申请日2017.03.07(71)申请人刘冠辰地址450000河南省郑州市金水区东里路14号院2号楼31号(72)发明人刘冠辰刘志钧张晓菲(74)专利代理机构郑州中原专利事务所有限公司41109代理人张春胡世辉(51)Int.Cl.C04B33/24(2006.01)C04B33/34(2006.01)C04B41/86(2006.01)权利要求书1页说明书4页(54)发明名称一种复色瓷器的制作方法及其制作的复色瓷器(57)摘要一种复色瓷器的制作方法，其包括如下步骤：制作胚体；在胚体表面喷、涂底釉；在底釉的局部喷、涂面釉，该面釉的浓度为45%-85%；将胚体放在窑炉中烧造，烧造温度为1100-1380℃。相对于现有技术，本发明的技术效果为，本发明在底釉上巧妙喷、涂具有窑变成分的面釉，可以人为控制瓷器的复位位置与大小。本方法烧造的瓷器能达到窑变的审美情趣，同时比传统烧制窑变更容易控制，解决了复色瓷器“可遇不可求”的难题，降低的烧造难度和烧造风险。CN107082625ACN107082625A权利要求书1/1页1.一种复色瓷器的制作方法，其特征在于：其包括如下步骤：制作胚体；在胚体表面喷、涂底釉；在底釉的局部喷、涂面釉，该面釉的浓度为45%-85%；将胚体放在窑炉中烧造，烧造温度为1100-1380℃。2.如权利要求1所述的复色瓷器的制作方法，其特征在于：上述第三步中，该面釉的浓度为50%-80%。3.一种如权利要求1或者2所述的复色瓷器的制作方法制作的复色瓷器，其特征在于：它为钧瓷、汝瓷、龙泉、建窑、官瓷、哥瓷或者定瓷。2CN107082625A说明书1/4页一种复色瓷器的制作方法及其制作的复色瓷器[0001]本发明涉及一种利用窑变产生复色瓷器及其制作方法。背景技术[0002]现在的复色瓷器有以下几种：1.单色瓷器烧制完成后，再二次加工（比如绘画等），这样复色与底色的结合不自然，审美情趣较差；2.单色瓷器烧制完成后，在二次涂釉、二次烧制，复色与底色的结合较为自然，但是成本加大；3.单色瓷器烧制过程中产出窑变，这类复色与底色的结合最为自然，审美情趣也最好，但是，众所周知，窑变有十窑九不成的说法窑变的成功概率较小。发明内容[0003]本发明要解决的技术问题是：窑变是指瓷器在烧制过程中，由于窑内温度发生变化导致其表面釉色发生的不确定性自然变化。窑变的结果，不外两种情况:一是窑病（陶瓷缺陷），二是窑宝（陶瓷精品），但成功率在现代科技水平下也不高。窑变产生的机理在于：窑炉内温度不均匀（窑炉左右温差，上下温差），造成釉烧结时产生的物理和化学反应后的性能也会存在一定的差异，导致釉的颜色可能会有差异。为此，为了使窑变发生的概率大一些，就故意使窑炉燃料（或者电）输送的变化幅度较大，这样能使窑变发生概率加大，但是温度变化过大，也会导致不良作用：窑内温差大，釉料熔融温度范围较窄，烧成时欠火或过火。欠火时会产生大块鳞片状波纹，釉面光泽不良，会产生细小鳞片状波纹。[0004]本发明的目的是提供一种复色瓷器的制作方法，其在节约能源的同时，提高窑变发生概率，提高陶瓷作品的成功率；还可以结合现有诸多传统瓷种，一次直接烧出类似窑变的复色瓷器，从而推动创烧出更多具有创新时代特色的现代新宋瓷。[0005]本发明的技术方案具体为：一种复色瓷器的制作方法，其包括如下步骤：制作胚体；在胚体表面喷、涂底釉；在底釉的局部喷、涂面釉，该面釉的浓度为45%-85%；将胚体放在窑炉中烧造，烧造温度为1100-1380℃。[0006]上述第三步中，该面釉的浓度为50%-80%。[0007]一种如上述复色瓷器的制作方法制作的复色瓷器，它为钧瓷、汝瓷、龙泉、建窑、官瓷、哥瓷或者定瓷。[0008]相对于现有技术，本发明的技术效果为，本发明在底釉上巧妙喷、涂具有窑变成分的面釉，可以人为控制瓷器的复位位置与大小。本方法烧造的瓷器能达到窑变的审美情趣，同时比传统烧制窑变更容易控制，解决了复色瓷器“可遇不可求”的难题，降低的烧造难度和烧造风险。具体实施方式3CN107082625A说明书2/4页[0009]一种复色瓷器的制作方法：制作胚体，这点与现有技术相同；在胚体表面喷、涂底釉，这点与现有技术相同，现有技术会将施过釉胚体直接在窑炉中烧造；在底釉的局部喷、涂面釉（就是上能产生窑变效果的釉），一般釉料配置加水基本上是一边加水一边搅拌，直到釉液成酸奶状为止。该面釉的浓度为45%-85%（质量比），也就是说，该面釉含水率为55-15%，本工艺技术面釉比一般的釉浓度高，目的为了防止釉面在烧制过程中熔融挥发，发生脱色；将胚
