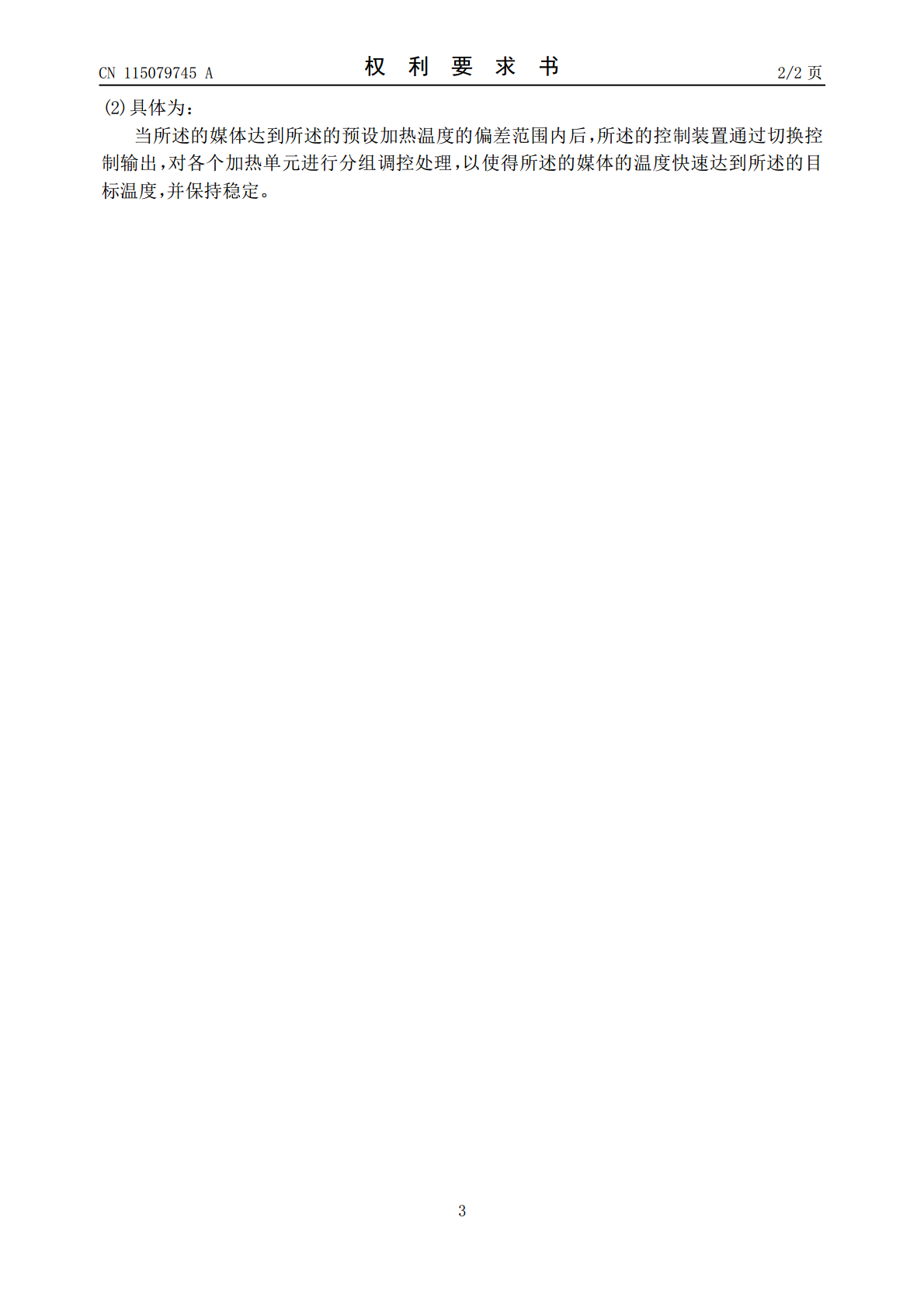

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115079745A(43)申请公布日2022.09.20(21)申请号202210676436.7(22)申请日2022.06.15(71)申请人川田机械制造（上海）有限公司地址201108上海市闵行区元电路325号(72)发明人桥本真喜林锦刘鹏飞(74)专利代理机构上海智信专利代理有限公司31002专利代理师王洁郑暄(51)Int.Cl.G05D23/20(2006.01)权利要求书2页说明书5页附图2页(54)发明名称快速高精度控温装置及其处理方法(57)摘要本发明涉及一种快速高精度控温装置，其中，所述的控温装置包括：控制单元，用于对所述的控温装置中的媒体的温度进行控制和调节处理；以及媒体循环单元，与所述的控制单元相连接，用于将经过控温处理后的媒体在所述的控温装置中进行循环流动处理，以满足生产恒温的需要。本发明还涉及一种相应的处理方法。采用了本发明的该快速高精度控温装置及其处理方法，相较于现有技术而言，不仅能够满足用户的个性化控温需求，同时该装置更倾向于对超调量要求更高的系统，它具有较快的响应速度和更小的超调量，能够快速稳定在目标温度，使温度控制的性能更加优越。CN115079745ACN115079745A权利要求书1/2页1.一种快速高精度控温装置，其特征在于，所述的控温装置包括：控制单元，用于对所述的控温装置中的媒体的温度进行控制和调节处理；以及媒体循环单元，与所述的控制单元相连接，用于将经过控温处理后的媒体在所述的控温装置中进行循环流动处理，以满足生产恒温的需要。2.根据权利要求1所述的快速高精度控温装置，其特征在于，所述的控制单元包括：至少两组以上加热单元，所述的加热单元用于对所述的媒体进行加热处理；显示元件，用于设定目标温度便于用户查看；温度传感器，用于实时采集所述的媒体的温度；控制器，与所述的温度传感器相连接，用于接收所述的温度传感器发送的温度信号，并对所述的温度信号进行PID运算处理；以及固态继电器，与所述的控制器相连接，用于接收所述的控制器输出的控制信号，并根据所述的控制信号以控制所述的加热单元的工作状态，以调节所述的媒体的温度。3.根据权利要求2所述的快速高精度控温装置，其特征在于，所述的媒体循环单元包括：风机或媒体泵，所述的风机或媒体泵与所述的加热单元相连接，用于将经过控温调节后的媒体在所述的控温装置中进行输送处理；以及循环管路，循环设置在整个所述的控温装置中，且所述的温度传感器、加热单元、风机或媒体泵以及热负荷单元均设置在所述的循环管路上。4.根据权利要求2至3中任一项所述的快速高精度控温装置，其特征在于，当所述的控温装置进入初始升温阶段后，所述的控制装置中设置各个加热单元将同时开始工作，并进行快速加温处理，以在最短时间内使得所述的控温装置接近目标温度。5.根据权利要求2至3中任一项所述的快速高精度控温装置，其特征在于，当所述的媒体达到所需的目标温度后，所述的加热单元将根据各个PID的不同切换控制周期，分组错峰控制所述的加热单元的输出功率，以使得所述的媒体的温度快速达到目标温度并稳定下来。6.根据权利要求2至3中任一项所述的快速高精度控温装置，其特征在于，当所述的媒体在所述的控温装置的运转过程中的负荷需求发生突变时，用户将通过合理的设置所述的加热单元的数量以在最短时间内满足当前负荷需求。7.根据权利要求1至3中任一项所述的快速高精度控温装置，其特征在于，所述的媒体具体包括：气体和/或液体。8.一种利用权利要求1至3中任一项所述的装置实现快速高精度控温处理的方法，其特征在于，所述的方法包括以下步骤：(1)控制装置进入初始升温阶段，各个加热单元同时开始工作，进行快速加温处理，并在最短时间内接近所述的控制装置的预设加热温度；(2)将所述的控制装置中的媒体调节到目标温度，并保持稳定；(3)判断当前所述的控制装置在加热过程中是否负荷需求是否发生突变，如果是，则增加所述的加热单元的数量，以在最短时间内维持控温平衡；否则，继续保持当前状态下的控温处理。9.根据权利要求8所述的实现快速高精度控温处理的方法，其特征在于，所述的步骤2CN115079745A权利要求书2/2页(2)具体为：当所述的媒体达到所述的预设加热温度的偏差范围内后，所述的控制装置通过切换控制输出，对各个加热单元进行分组调控处理，以使得所述的媒体的温度快速达到所述的目标温度，并保持稳定。3CN115079745A说明书1/5页快速高精度控温装置及其处理方法技术领域[0001]本发明涉及温度控制技术领域，尤其涉及控温装置技术领域，具体是指一种快速高精度控温装置及其处理方法。背景技术[0002]现有技术当中的控温装置一般都是1台设备配备1组加热单元。加热单元的容量根据设备设计时的计算负荷
