玻璃杯帽口自动切割系统.pdf

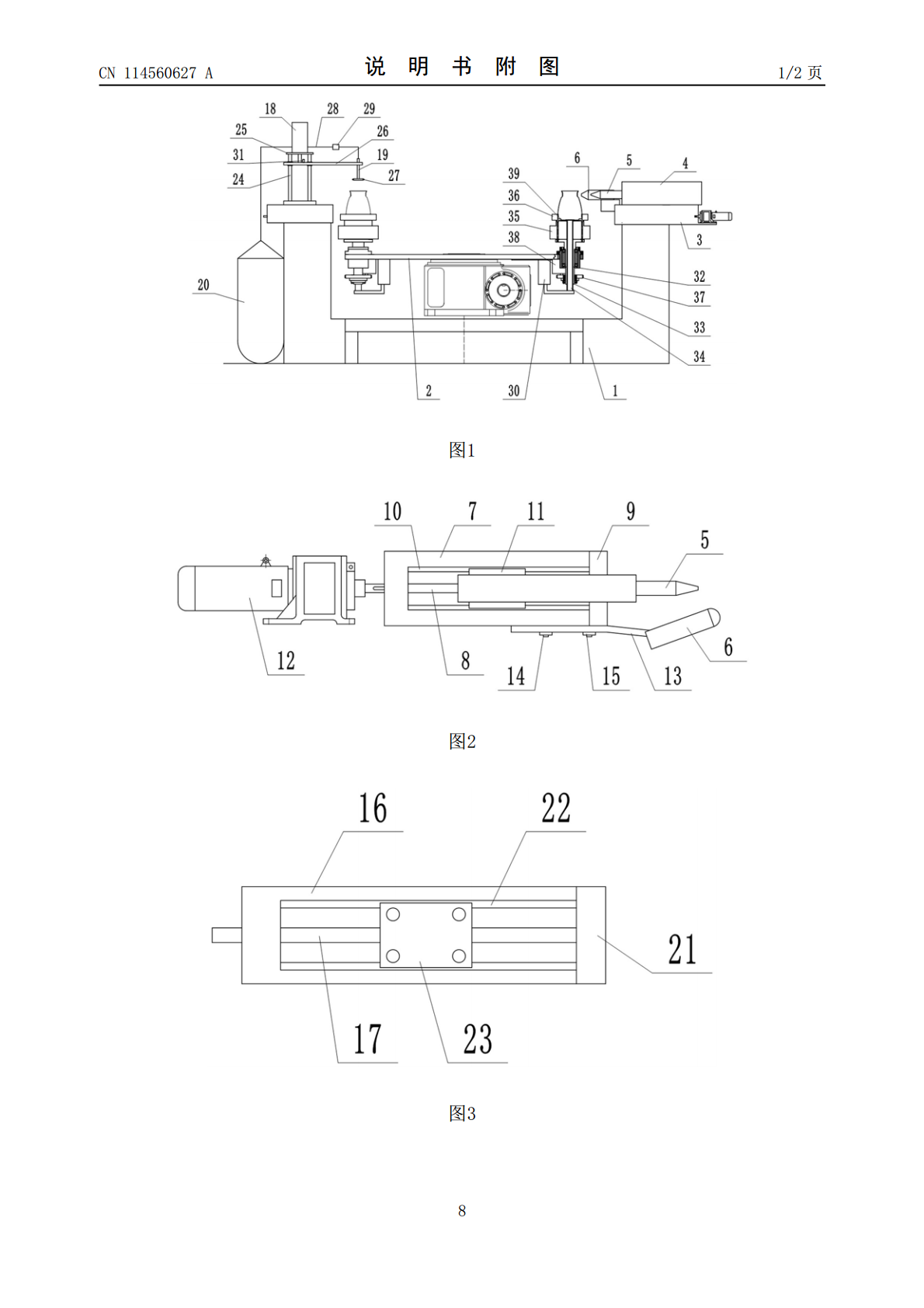

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114560627A(43)申请公布日2022.05.31(21)申请号202210371844.1(22)申请日2022.04.11(71)申请人祁县喜福来玻璃器皿有限公司地址030999山西省晋中市祁县西六支乡王村(72)发明人王乃卫(74)专利代理机构太原弘科专利代理事务所(普通合伙)14118专利代理师赵宏伟(51)Int.Cl.C03B33/09(2006.01)A47G19/22(2006.01)权利要求书2页说明书4页附图2页(54)发明名称玻璃杯帽口自动切割系统(57)摘要本发明涉及一种玻璃杯帽口自动切割系统，属于玻璃杯切割技术领域，具体包括安装在机座上的转盘，转盘上安装有多个玻璃杯夹持转动机构，机座上还安装有激光切割机构和火焰加热机构，激光切割机构和火焰加热机构分别位于转盘的圆周上，转盘用于将玻璃杯依次输送至激光切割工位和火焰加热工位，激光切割机构位于激光切割工位，用于对玻璃杯的帽口进行激光切割，形成切割痕；火焰加热机构位于火焰加热工位，用于插装在玻璃杯内，并利用火焰对切割痕进行加热烘烤，促使玻璃杯的帽口脱落，玻璃杯夹持转动机构、激光切割机构和火焰加热机构分别与控制器相连接，本发明结构简单，使用方便，采用激光自动切割，切割杯口整齐，无毛刺，并效率高。CN114560627ACN114560627A权利要求书1/2页1.玻璃杯帽口自动切割系统，包括安装在机座上的转盘，其特征在于：所述转盘上安装有多个玻璃杯夹持转动机构，所述机座上还安装有激光切割机构和火焰加热机构，所述激光切割机构和火焰加热机构分别位于转盘的圆周上，所述转盘用于将玻璃杯依次输送至激光切割工位和火焰加热工位，所述激光切割机构位于激光切割工位，用于对玻璃杯的帽口进行激光切割，形成切割痕；所述火焰加热机构位于火焰加热工位，用于插装在玻璃杯内，并利用火焰对切割痕进行加热烘烤，促使玻璃杯的帽口脱落，所述玻璃杯夹持转动机构、激光切割机构和火焰加热机构分别与控制器相连接。2.根据权利要求1所述的玻璃杯帽口自动切割系统，其特征在于：所述激光切割机构包括安装在机座上的平移滑台及安装在平移滑台上的激光切割器，所述激光切割器的前端设置有激光切割头，所述平移滑台的侧部安装有位置传感器，所述位置传感器用于检测玻璃杯的位置，所述激光切割器用于通过激光切割头对玻璃杯进行切割。3.根据权利要求2所述的玻璃杯帽口自动切割系统，其特征在于：所述平移滑台包括第一U型支座和第一转动丝杆，所述第一U型支座的前端安装有第一挡块，所述第一U型支座的内壁两侧设置有第一导轨，所述第一导轨之间安装有第一滑动座，所述激光切割器安装在第一滑动座上，所述第一滑动座上设置有螺纹孔，所述螺纹孔内安装有第一转动丝杆，所述第一转动丝杆的两端分别安装在第一U型支座的后部和第一挡块上，所述第一转动丝杆的端部连接有伺服电机,所述伺服电机安装在第一U型支座上。4.根据权利要求3所述的玻璃杯帽口自动切割系统，其特征在于：所述第一U型支座的侧部安装有传感器支架，所述位置传感器安装在传感器支架上，所述传感器支架上设置有导向长孔，所述导向长孔内设置有限位杆，所述限位杆上安装有用于固定传感器支架的紧固螺母。5.根据权利要求1所述的玻璃杯帽口自动切割系统，其特征在于：所述火焰加热机构包括第二U型支座、第二转动丝杆、升降气缸、燃气管和燃气瓶，所述第二U型支座的前端安装有第二挡块，所述第二U型支座的内壁两侧设置有第二导轨，所述第二导轨之间安装有第二滑动座，所述第二滑动座上设置有螺纹孔，所述螺纹孔内安装有第二转动丝杆，所述第二转动丝杆的两端分别安装在第二U型支座的后部和第二挡块上，所述第二滑动座的顶部安装有四个导向杆，四个所述导向杆的顶部安装有固定板，四个所述导向杆通过导向套安装有升降架，所述升降架的自由端安装有燃气管，所述燃气管的底部均布安装有三个燃气燃烧嘴，所述燃气管通过软管与燃气瓶相连接，所述燃气瓶固定在机座上，所述软管上安装有电磁控制阀，所述固定板的中心安装有升降气缸，所述升降气缸的活塞杆连接在升降架上。6.根据权利要求5所述的玻璃杯帽口自动切割系统，其特征在于：所述升降架上还安装有气缸行程传感器。7.根据权利要求1‑6任一所述的玻璃杯帽口自动切割系统，其特征在于：所述玻璃杯夹持转动机构包括轴承座、转动杆和玻璃杯座，所述转动杆通过轴承安装在轴承座内，所述转动杆的顶部安装有玻璃杯座，所述玻璃杯座上设置有玻璃杯限位环，所述转动杆的底部安装有皮带轮，所述转盘的底部安装有转动电机，所述转动电机通过皮带与皮带轮相连接。8.根据权利要求7所述的玻璃杯帽口自动切割系统，其特征在于：所述转动杆和玻璃杯座的中心设置有通孔，所述通孔内安装有吸气管，所述吸气管和通孔之间转动密封，所述吸气
