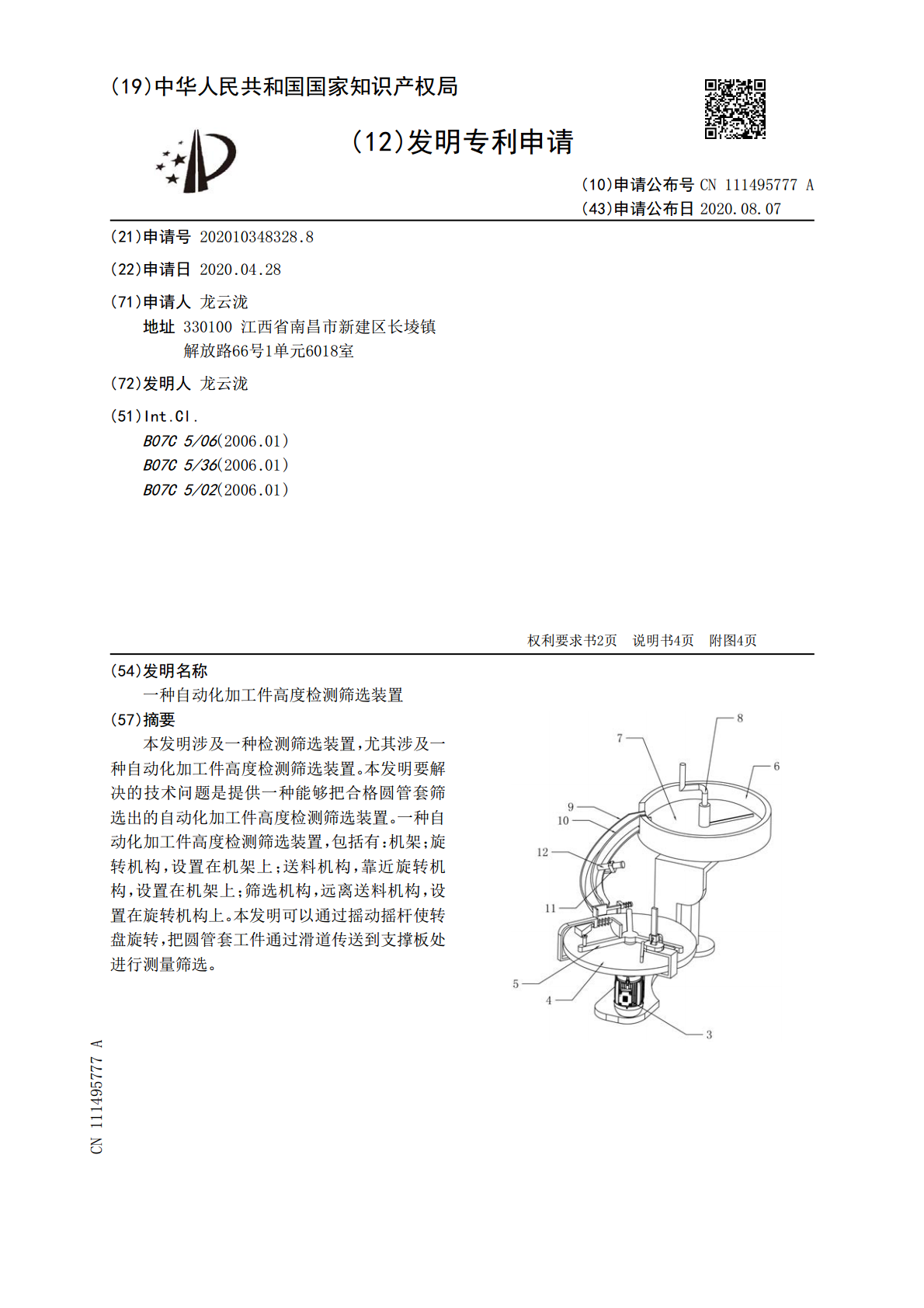

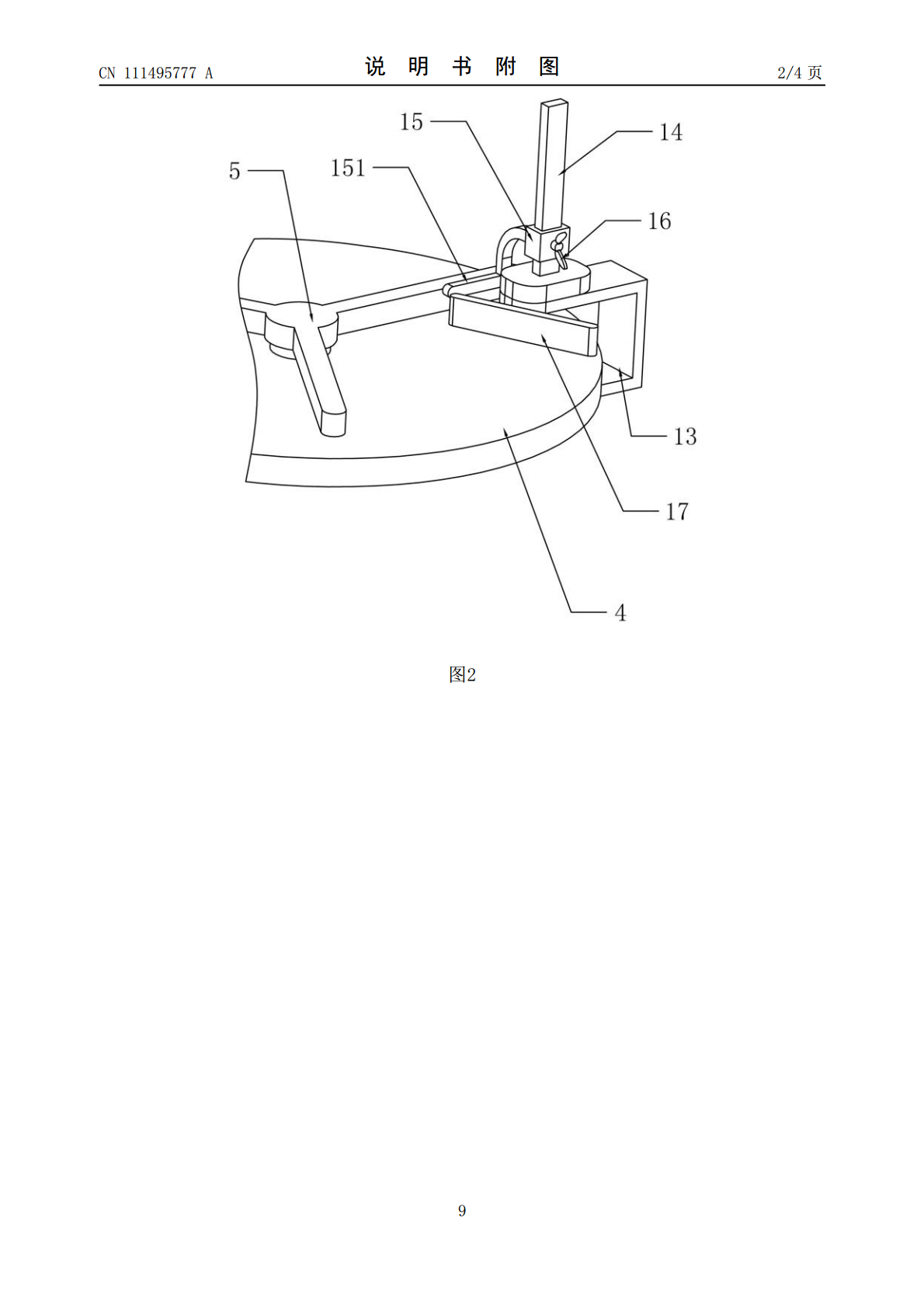

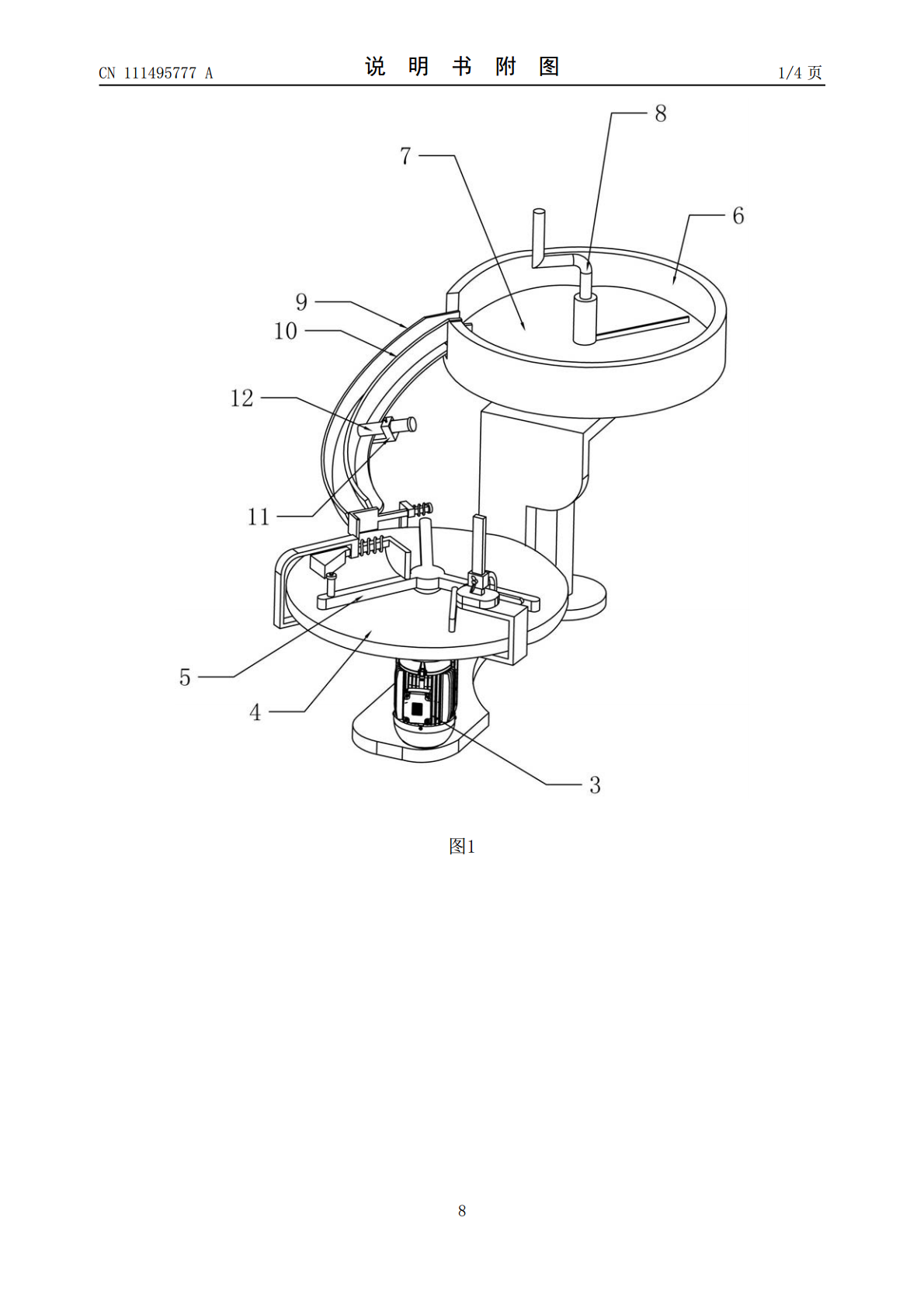

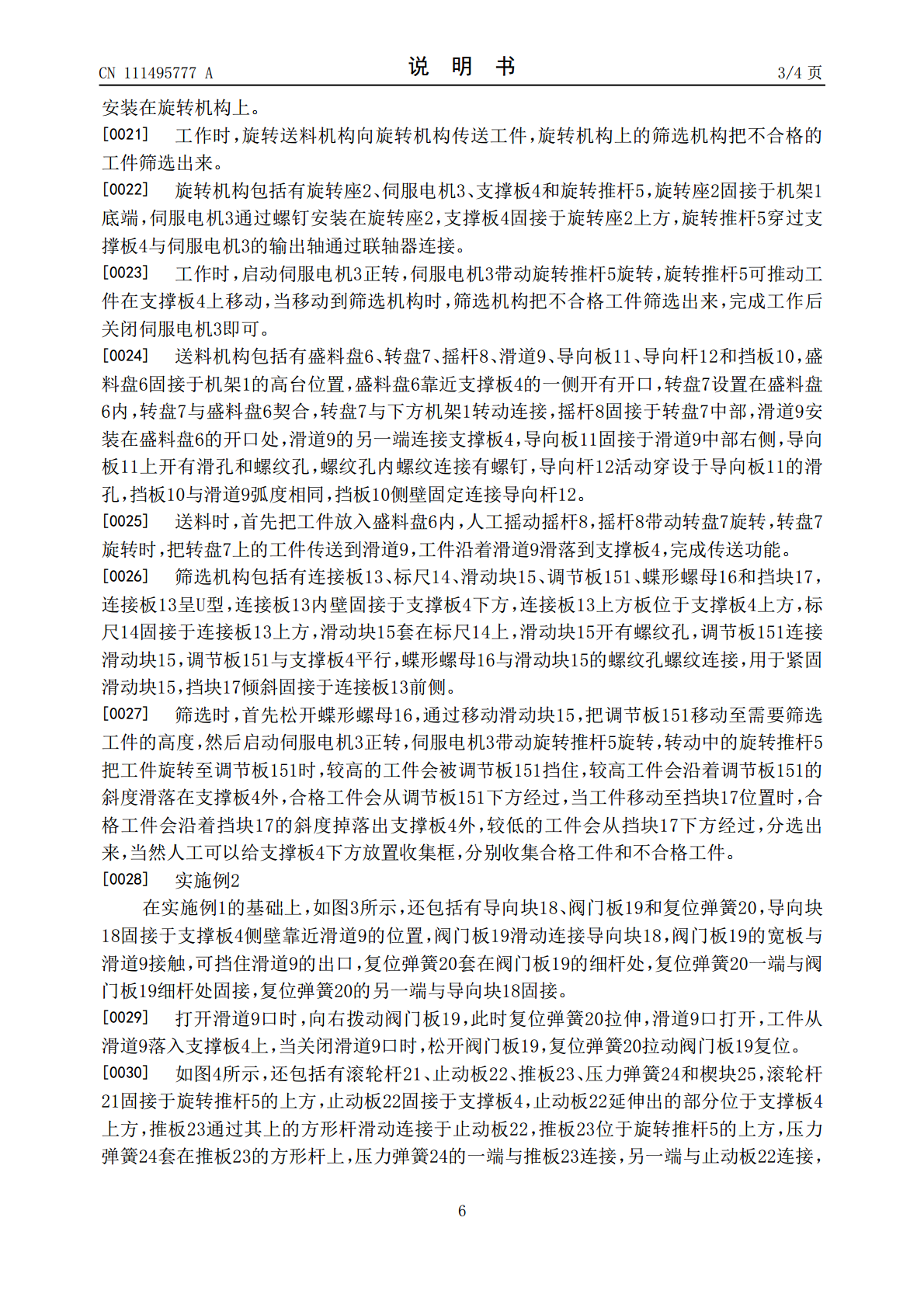

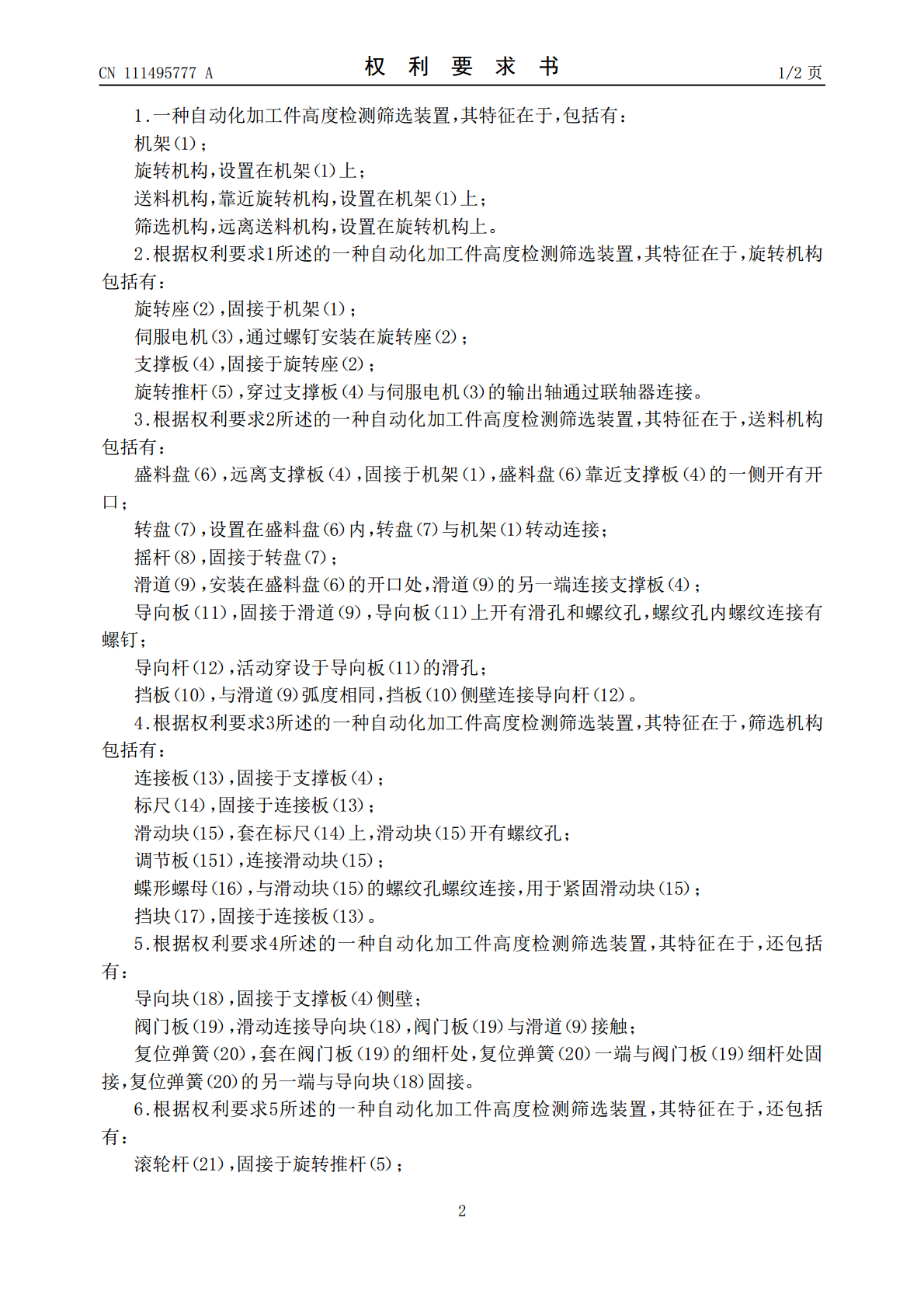

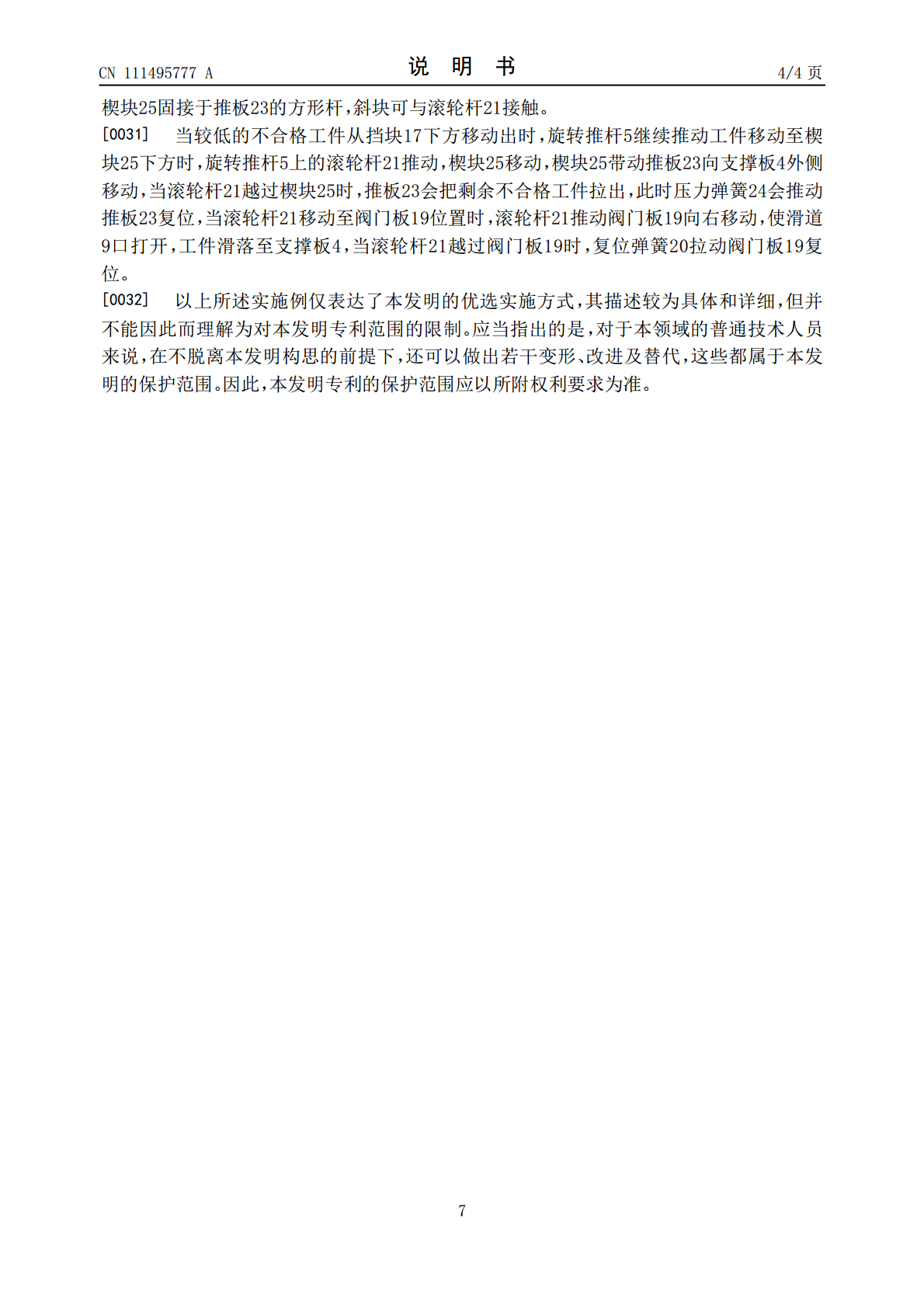

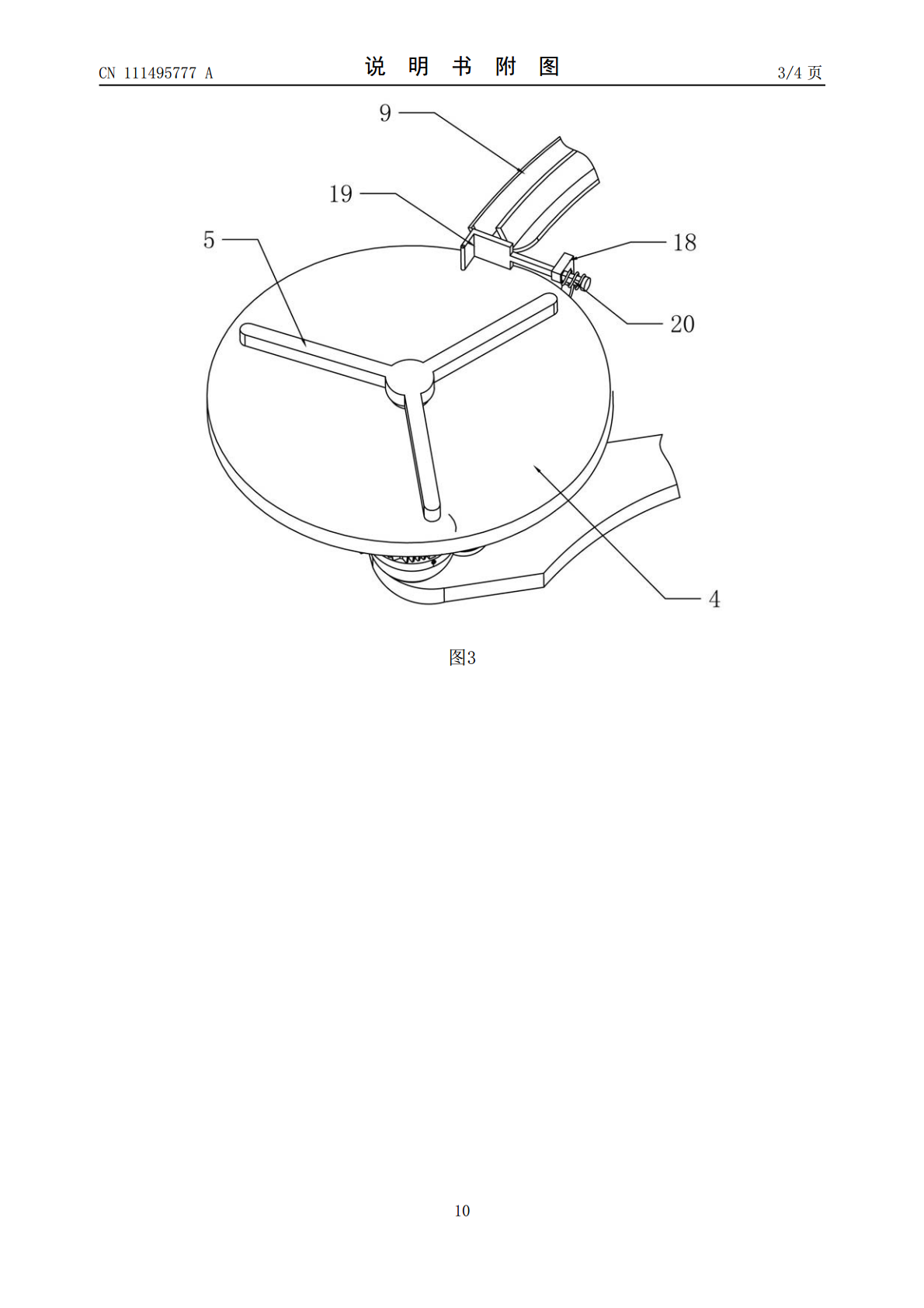

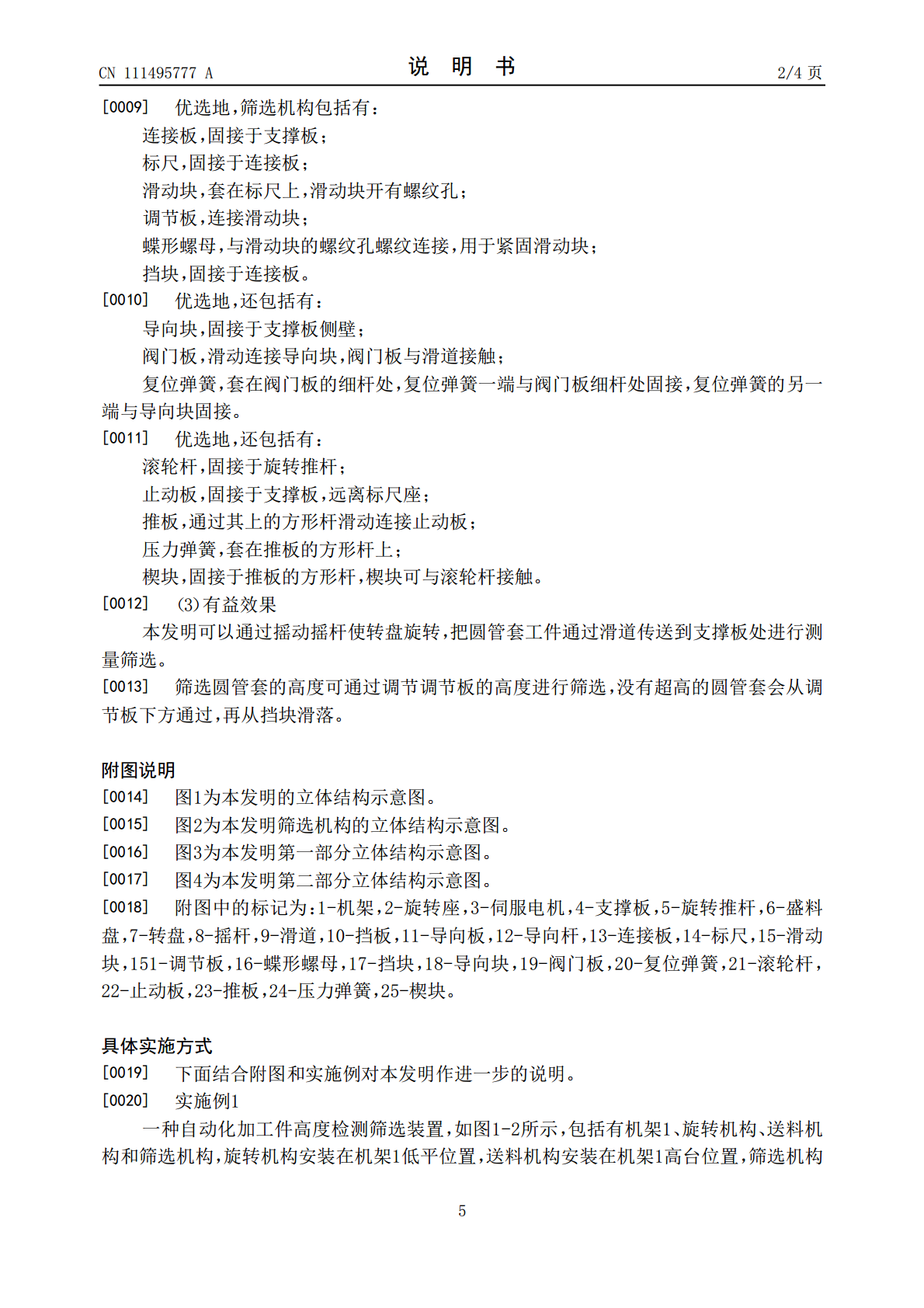

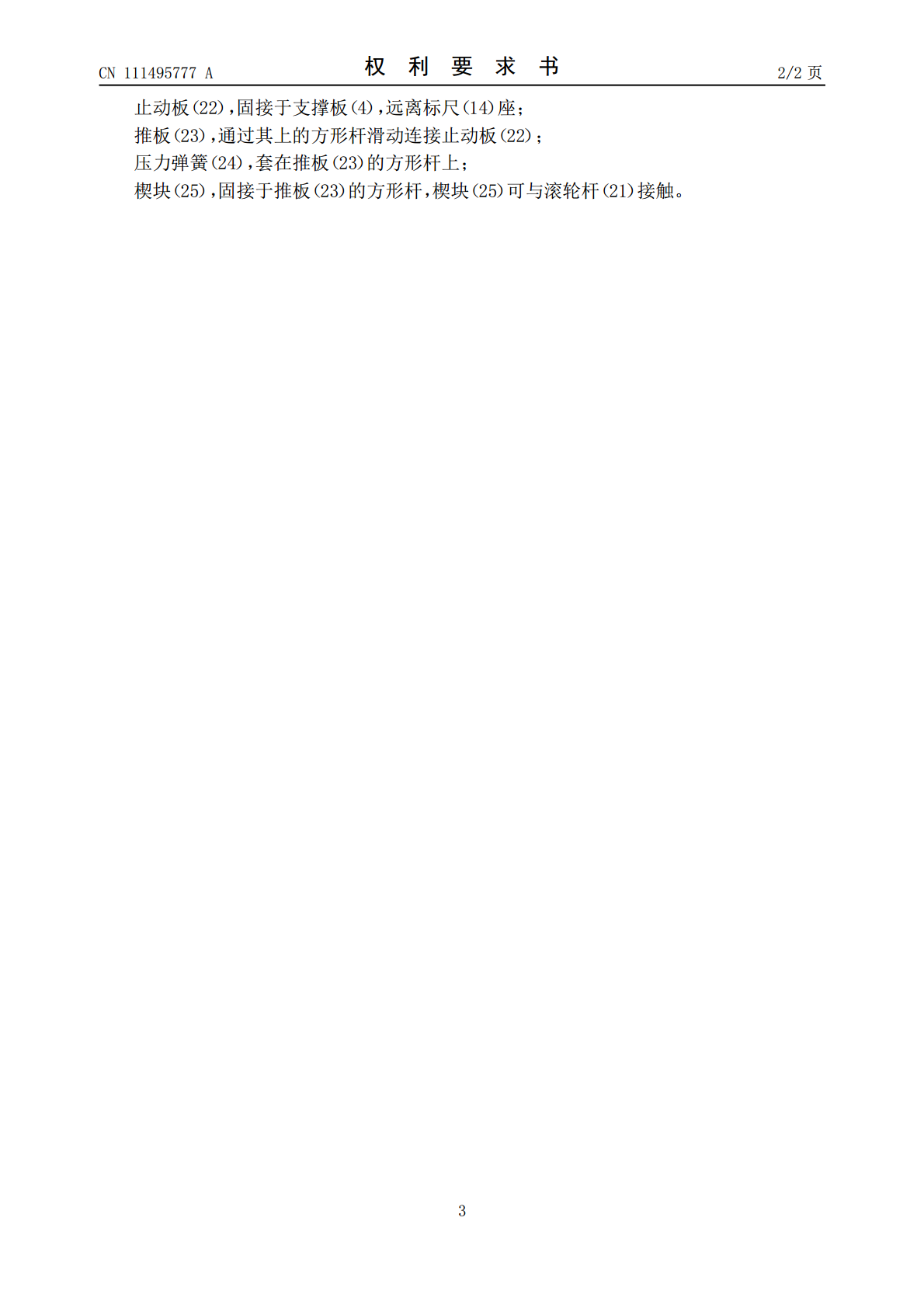

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111495777A(43)申请公布日2020.08.07(21)申请号202010348328.8(22)申请日2020.04.28(71)申请人龙云泷地址330100江西省南昌市新建区长堎镇解放路66号1单元6018室(72)发明人龙云泷(51)Int.Cl.B07C5/06(2006.01)B07C5/36(2006.01)B07C5/02(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种自动化加工件高度检测筛选装置(57)摘要本发明涉及一种检测筛选装置，尤其涉及一种自动化加工件高度检测筛选装置。本发明要解决的技术问题是提供一种能够把合格圆管套筛选出的自动化加工件高度检测筛选装置。一种自动化加工件高度检测筛选装置，包括有：机架；旋转机构，设置在机架上；送料机构，靠近旋转机构，设置在机架上；筛选机构，远离送料机构，设置在旋转机构上。本发明可以通过摇动摇杆使转盘旋转，把圆管套工件通过滑道传送到支撑板处进行测量筛选。CN111495777ACN111495777A权利要求书1/2页1.一种自动化加工件高度检测筛选装置，其特征在于，包括有：机架（1）；旋转机构，设置在机架（1）上；送料机构，靠近旋转机构，设置在机架（1）上；筛选机构，远离送料机构，设置在旋转机构上。2.根据权利要求1所述的一种自动化加工件高度检测筛选装置，其特征在于，旋转机构包括有：旋转座（2），固接于机架（1）；伺服电机（3），通过螺钉安装在旋转座（2）；支撑板（4），固接于旋转座（2）；旋转推杆（5），穿过支撑板（4）与伺服电机（3）的输出轴通过联轴器连接。3.根据权利要求2所述的一种自动化加工件高度检测筛选装置，其特征在于，送料机构包括有：盛料盘（6），远离支撑板（4），固接于机架（1），盛料盘（6）靠近支撑板（4）的一侧开有开口；转盘（7），设置在盛料盘（6）内，转盘（7）与机架（1）转动连接；摇杆（8），固接于转盘（7）；滑道（9），安装在盛料盘（6）的开口处，滑道（9）的另一端连接支撑板（4）；导向板（11），固接于滑道（9），导向板（11）上开有滑孔和螺纹孔，螺纹孔内螺纹连接有螺钉；导向杆（12），活动穿设于导向板（11）的滑孔；挡板（10），与滑道（9）弧度相同，挡板（10）侧壁连接导向杆（12）。4.根据权利要求3所述的一种自动化加工件高度检测筛选装置，其特征在于，筛选机构包括有：连接板（13），固接于支撑板（4）；标尺（14），固接于连接板（13）；滑动块（15），套在标尺（14）上，滑动块（15）开有螺纹孔；调节板（151），连接滑动块（15）；蝶形螺母（16），与滑动块（15）的螺纹孔螺纹连接，用于紧固滑动块（15）；挡块（17），固接于连接板（13）。5.根据权利要求4所述的一种自动化加工件高度检测筛选装置，其特征在于，还包括有：导向块（18），固接于支撑板（4）侧壁；阀门板（19），滑动连接导向块（18），阀门板（19）与滑道（9）接触；复位弹簧（20），套在阀门板（19）的细杆处，复位弹簧（20）一端与阀门板（19）细杆处固接，复位弹簧（20）的另一端与导向块（18）固接。6.根据权利要求5所述的一种自动化加工件高度检测筛选装置，其特征在于，还包括有：滚轮杆（21），固接于旋转推杆（5）；2CN111495777A权利要求书2/2页止动板（22），固接于支撑板（4），远离标尺（14）座；推板（23），通过其上的方形杆滑动连接止动板（22）；压力弹簧（24），套在推板（23）的方形杆上；楔块（25），固接于推板（23）的方形杆，楔块（25）可与滚轮杆（21）接触。3CN111495777A说明书1/4页一种自动化加工件高度检测筛选装置技术领域[0001]本发明涉及一种检测筛选装置，尤其涉及一种自动化加工件高度检测筛选装置。背景技术[0002]圆管套是通过长圆管切割而成，由于人工切割的过程很容易出现长短不一的圆管套，需要后期筛选出高度合格的圆管套。[0003]目前圆管套的筛选是把管套摆放整齐，然后使用标尺标出筛选的高度，把高度不合格的圆管套挑选出来，筛选前的圆管套由于没有进行去毛边处理，人工筛选过程中很容易让圆管套上的毛边刺伤，而且人工筛选还需要来回对比测量，费时费力，筛选速度慢。[0004]因此需要研发一种能够把合格圆管套筛选出的自动化加工件高度检测筛选装置。发明内容[0005]（1）要解决的技术问题本发明为了克服人工筛选过程中很容易让圆管套上的毛边刺伤，而且人工筛选还需要来回对比测量，费时费力，筛选速度慢的缺点，本发明要解决的技术问题是提供一种能够把合格圆管套筛选出的自动化加工件高度检测筛选装置。[0006]（2）技术方案为了解决上述技
