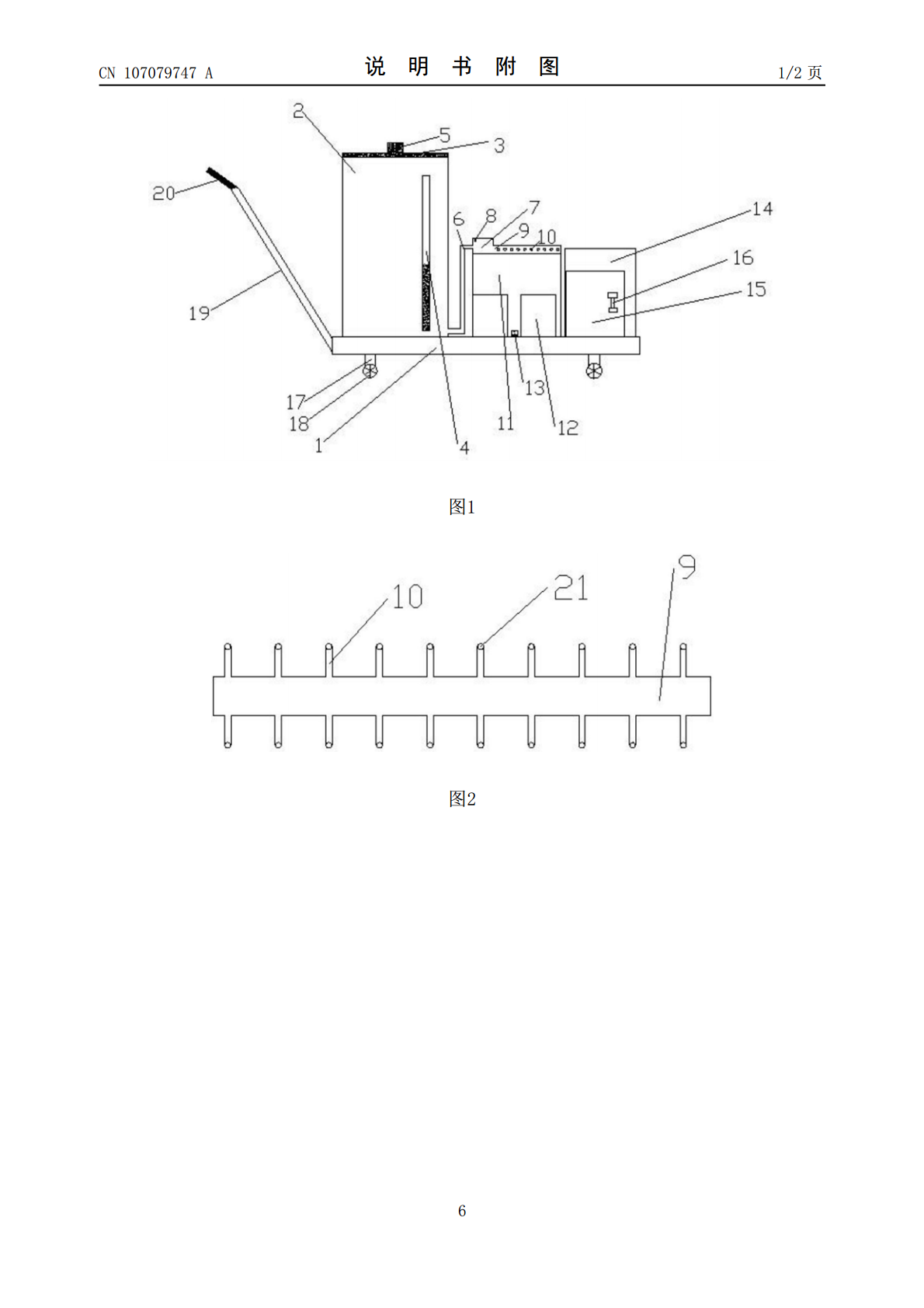

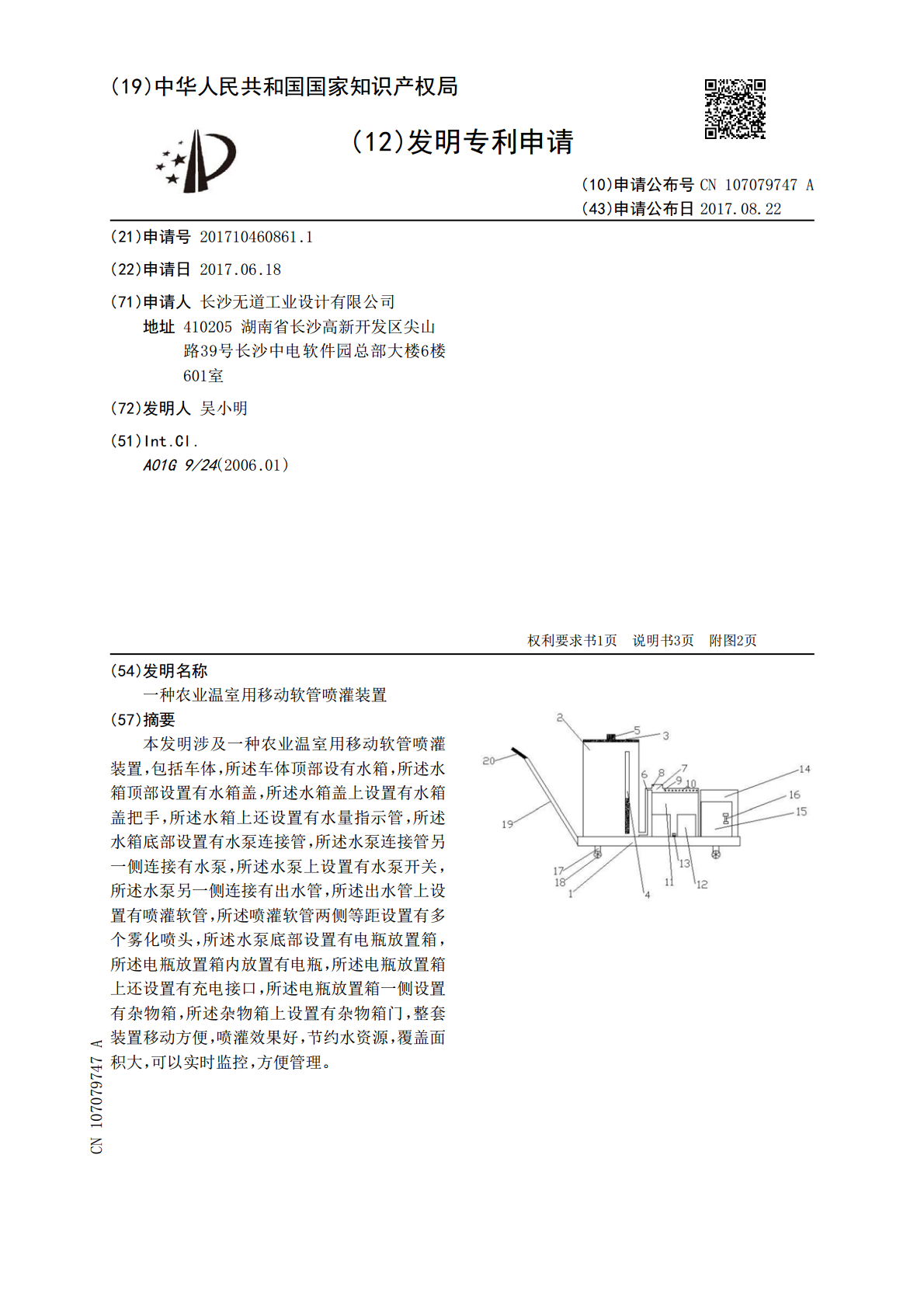

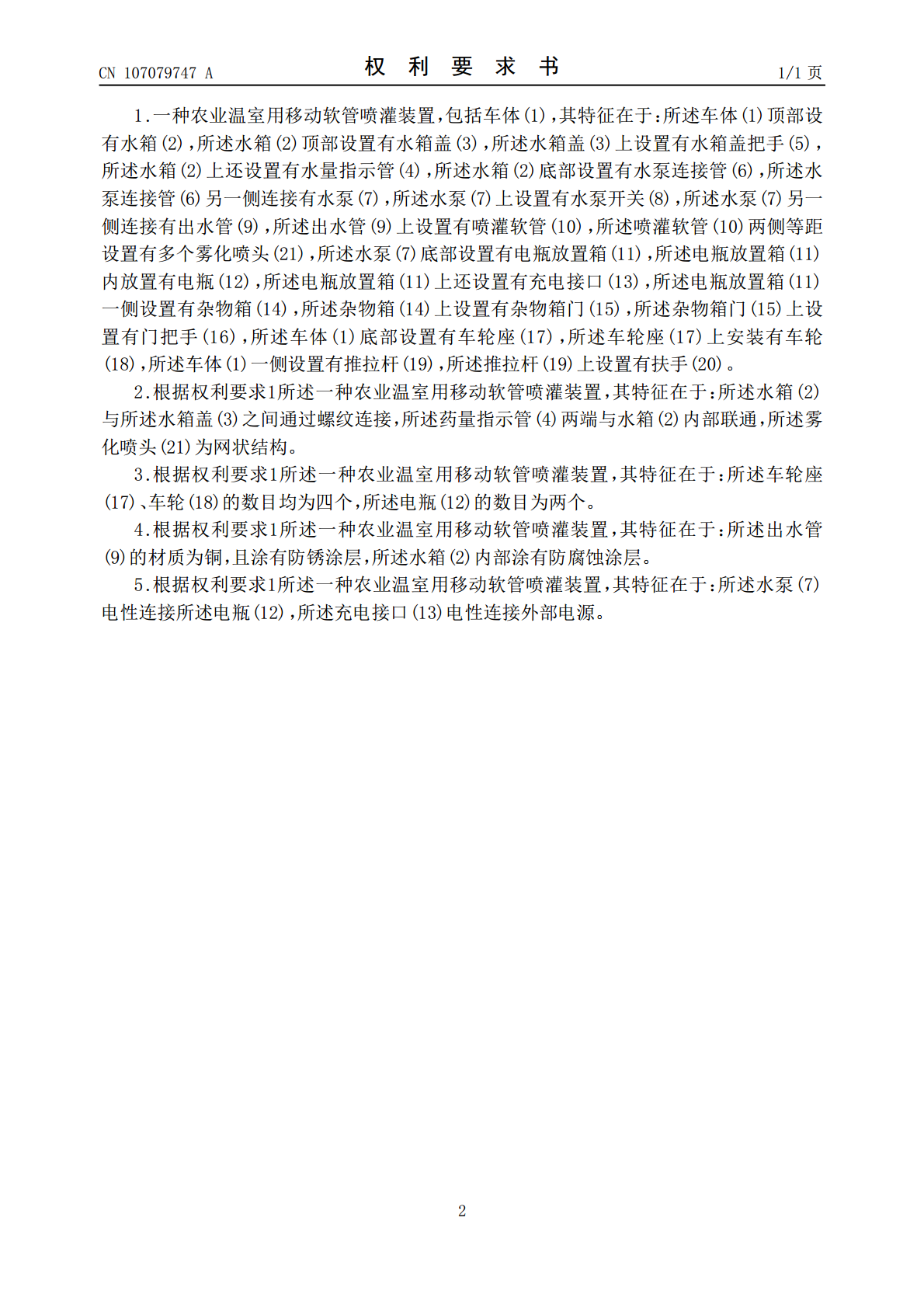

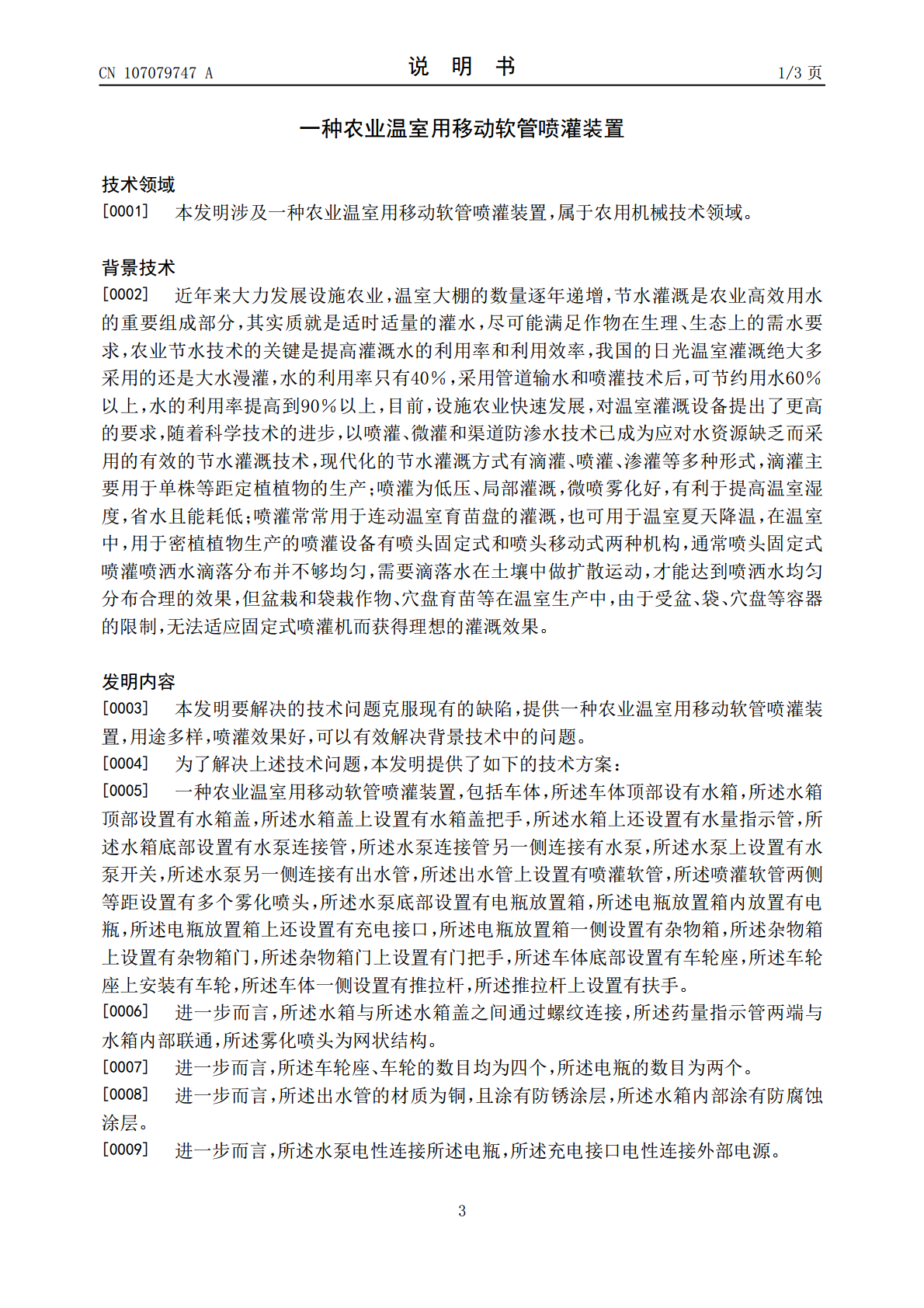

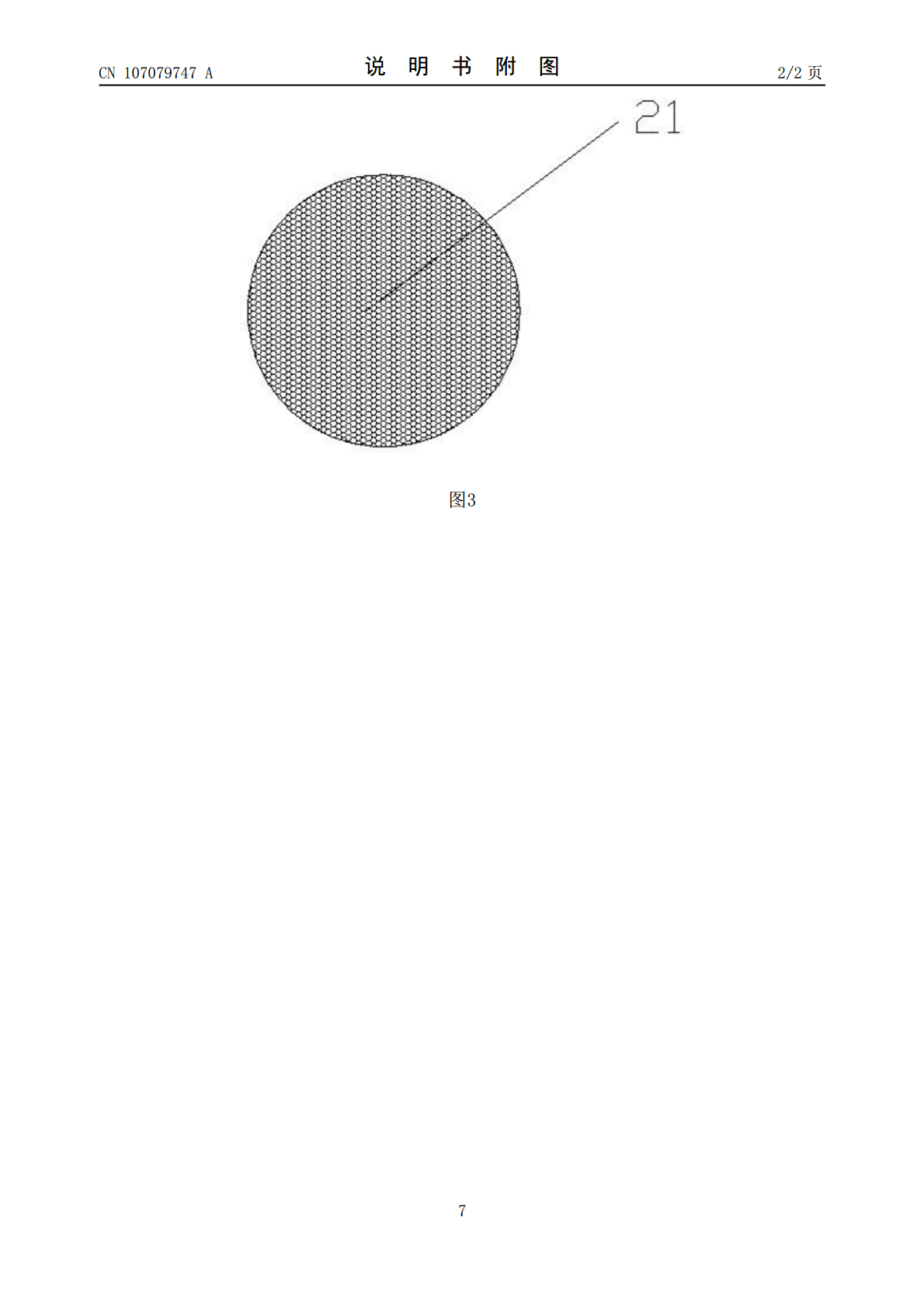

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107079747A(43)申请公布日2017.08.22(21)申请号201710460861.1(22)申请日2017.06.18(71)申请人长沙无道工业设计有限公司地址410205湖南省长沙高新开发区尖山路39号长沙中电软件园总部大楼6楼601室(72)发明人吴小明(51)Int.Cl.A01G9/24(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种农业温室用移动软管喷灌装置(57)摘要本发明涉及一种农业温室用移动软管喷灌装置，包括车体，所述车体顶部设有水箱，所述水箱顶部设置有水箱盖，所述水箱盖上设置有水箱盖把手，所述水箱上还设置有水量指示管，所述水箱底部设置有水泵连接管，所述水泵连接管另一侧连接有水泵，所述水泵上设置有水泵开关，所述水泵另一侧连接有出水管，所述出水管上设置有喷灌软管，所述喷灌软管两侧等距设置有多个雾化喷头，所述水泵底部设置有电瓶放置箱，所述电瓶放置箱内放置有电瓶，所述电瓶放置箱上还设置有充电接口，所述电瓶放置箱一侧设置有杂物箱，所述杂物箱上设置有杂物箱门，整套装置移动方便，喷灌效果好，节约水资源，覆盖面积大，可以实时监控，方便管理。CN107079747ACN107079747A权利要求书1/1页1.一种农业温室用移动软管喷灌装置，包括车体(1)，其特征在于：所述车体(1)顶部设有水箱(2)，所述水箱(2)顶部设置有水箱盖(3)，所述水箱盖(3)上设置有水箱盖把手(5)，所述水箱(2)上还设置有水量指示管(4)，所述水箱(2)底部设置有水泵连接管(6)，所述水泵连接管(6)另一侧连接有水泵(7)，所述水泵(7)上设置有水泵开关(8)，所述水泵(7)另一侧连接有出水管(9)，所述出水管(9)上设置有喷灌软管(10)，所述喷灌软管(10)两侧等距设置有多个雾化喷头(21)，所述水泵(7)底部设置有电瓶放置箱(11)，所述电瓶放置箱(11)内放置有电瓶(12)，所述电瓶放置箱(11)上还设置有充电接口(13)，所述电瓶放置箱(11)一侧设置有杂物箱(14)，所述杂物箱(14)上设置有杂物箱门(15)，所述杂物箱门(15)上设置有门把手(16)，所述车体(1)底部设置有车轮座(17)，所述车轮座(17)上安装有车轮(18)，所述车体(1)一侧设置有推拉杆(19)，所述推拉杆(19)上设置有扶手(20)。2.根据权利要求1所述一种农业温室用移动软管喷灌装置，其特征在于：所述水箱(2)与所述水箱盖(3)之间通过螺纹连接，所述药量指示管(4)两端与水箱(2)内部联通，所述雾化喷头(21)为网状结构。3.根据权利要求1所述一种农业温室用移动软管喷灌装置，其特征在于：所述车轮座(17)、车轮(18)的数目均为四个，所述电瓶(12)的数目为两个。4.根据权利要求1所述一种农业温室用移动软管喷灌装置，其特征在于：所述出水管(9)的材质为铜，且涂有防锈涂层，所述水箱(2)内部涂有防腐蚀涂层。5.根据权利要求1所述一种农业温室用移动软管喷灌装置，其特征在于：所述水泵(7)电性连接所述电瓶(12)，所述充电接口(13)电性连接外部电源。2CN107079747A说明书1/3页一种农业温室用移动软管喷灌装置技术领域[0001]本发明涉及一种农业温室用移动软管喷灌装置，属于农用机械技术领域。背景技术[0002]近年来大力发展设施农业，温室大棚的数量逐年递增，节水灌溉是农业高效用水的重要组成部分，其实质就是适时适量的灌水，尽可能满足作物在生理、生态上的需水要求，农业节水技术的关键是提高灌溉水的利用率和利用效率，我国的日光温室灌溉绝大多采用的还是大水漫灌，水的利用率只有40％，采用管道输水和喷灌技术后，可节约用水60％以上，水的利用率提高到90％以上，目前，设施农业快速发展，对温室灌溉设备提出了更高的要求，随着科学技术的进步，以喷灌、微灌和渠道防渗水技术已成为应对水资源缺乏而采用的有效的节水灌溉技术，现代化的节水灌溉方式有滴灌、喷灌、渗灌等多种形式，滴灌主要用于单株等距定植植物的生产；喷灌为低压、局部灌溉，微喷雾化好，有利于提高温室湿度，省水且能耗低；喷灌常常用于连动温室育苗盘的灌溉，也可用于温室夏天降温，在温室中，用于密植植物生产的喷灌设备有喷头固定式和喷头移动式两种机构，通常喷头固定式喷灌喷洒水滴落分布并不够均匀，需要滴落水在土壤中做扩散运动，才能达到喷洒水均匀分布合理的效果，但盆栽和袋栽作物、穴盘育苗等在温室生产中，由于受盆、袋、穴盘等容器的限制，无法适应固定式喷灌机而获得理想的灌溉效果。发明内容[0003]本发明要解决的技术问题克服现有的缺陷，提供一种农业温室用移动软管喷灌装置，用途多样，喷灌效果好，可以有效解决背景技术中的问题。
