一种小麦种植用移动喷灌装置.pdf

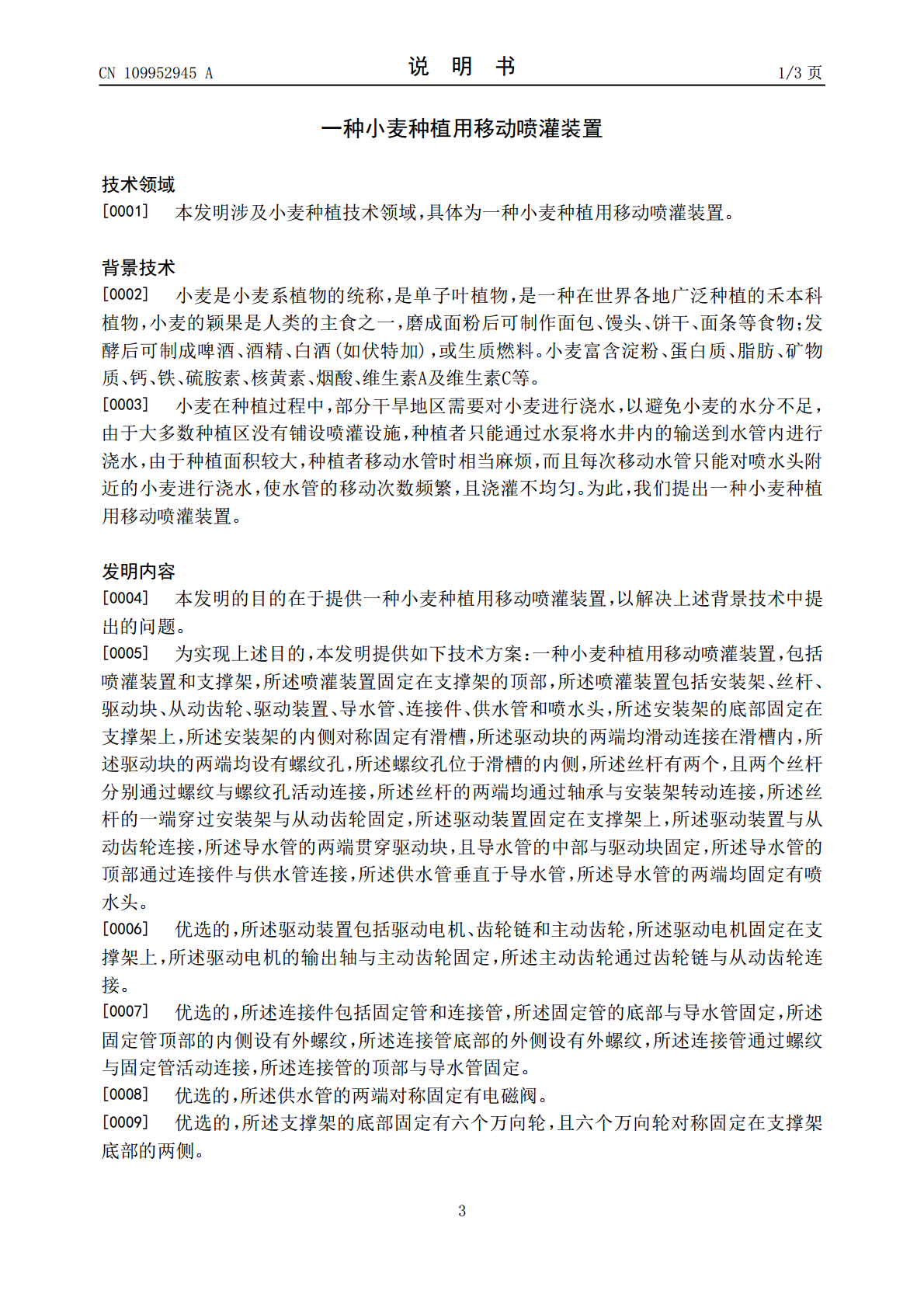

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109952945A(43)申请公布日2019.07.02(21)申请号201711438259.4(22)申请日2017.12.26(71)申请人淮安市月塔米业有限公司地址223400江苏省淮安市涟水县唐集镇月塔工业集中区(72)发明人刘岳双(51)Int.Cl.A01G25/09(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种小麦种植用移动喷灌装置(57)摘要本发明公开了一种小麦种植用移动喷灌装置，包括喷灌装置和支撑架，喷灌装置固定在支撑架的顶部，喷灌装置包括安装架、丝杆、驱动块、从动齿轮、驱动装置、导水管、连接件、供水管和喷水头，安装架的底部固定在支撑架上，安装架的内侧对称固定有滑槽，驱动块的两端均滑动连接在滑槽内，驱动块的两端均设有螺纹孔，螺纹孔位于滑槽的内侧，丝杆有两个，且两个丝杆分别通过螺纹与螺纹孔活动连接，丝杆的两端均通过轴承与安装架转动连接，丝杆的一端穿过安装架与从动齿轮固定，驱动装置固定在支撑架上，此小麦种植用移动喷灌装置，增大了喷水头的喷灌面积，减少了种植者对喷水头以及水管的移动次数，方便了对小麦的喷灌浇水工作。CN109952945ACN109952945A权利要求书1/1页1.一种小麦种植用移动喷灌装置，包括喷灌装置（1）和支撑架（2），其特征在于：所述喷灌装置（1）固定在支撑架（2）的顶部，所述喷灌装置（1）包括安装架（3）、丝杆（4）、驱动块（5）、从动齿轮（6）、驱动装置（7）、导水管（8）、连接件（9）、供水管（10）和喷水头（11），所述安装架（3）的底部固定在支撑架（2）上，所述安装架（3）的内侧对称固定有滑槽（12），所述驱动块（5）的两端均滑动连接在滑槽（12）内，所述驱动块（5）的两端均设有螺纹孔（20），所述螺纹孔（20）位于滑槽（12）的内侧，所述丝杆（4）有两个，且两个丝杆（4）分别通过螺纹与螺纹孔（20）活动连接，所述丝杆（4）的两端均通过轴承与安装架（3）转动连接，所述丝杆（4）的一端穿过安装架（3）与从动齿轮（6）固定，所述驱动装置（7）固定在支撑架（2）上，所述驱动装置（7）与从动齿轮（6）连接，所述导水管（8）的两端贯穿驱动块（5），且导水管（8）的中部与驱动块（5）固定，所述导水管（8）的顶部通过连接件（9）与供水管（10）连接，所述供水管（10）垂直于导水管（8），所述导水管（8）的两端均固定有喷水头（11）。2.根据权利要求1所述的一种小麦种植用移动喷灌装置，其特征在于：所述驱动装置（7）包括驱动电机（13）、齿轮链（14）和主动齿轮（15），所述驱动电机（13）固定在支撑架（2）上，所述驱动电机（13）的输出轴与主动齿轮（15）固定，所述主动齿轮（15）通过齿轮链（14）与从动齿轮（6）连接。3.根据权利要求1所述的一种小麦种植用移动喷灌装置，其特征在于：所述连接件（9）包括固定管（16）和连接管（17），所述固定管（16）的底部与导水管（8）固定，所述固定管（16）顶部的内侧设有外螺纹，所述连接管（17）底部的外侧设有外螺纹，所述连接管（17）通过螺纹与固定管（16）活动连接，所述连接管（17）的顶部与导水管（8）固定。4.根据权利要求1所述的一种小麦种植用移动喷灌装置，其特征在于：所述供水管（10）的两端对称固定有电磁阀（18）。5.根据权利要求1所述的一种小麦种植用移动喷灌装置，其特征在于：所述支撑架（2）的底部固定有六个万向轮（19），且六个万向轮（19）对称固定在支撑架（2）底部的两侧。6.根据权利要求1所述的一种小麦种植用移动喷灌装置，其特征在于：所述喷水头（11）为高压喷头。2CN109952945A说明书1/3页一种小麦种植用移动喷灌装置技术领域[0001]本发明涉及小麦种植技术领域，具体为一种小麦种植用移动喷灌装置。背景技术[0002]小麦是小麦系植物的统称，是单子叶植物，是一种在世界各地广泛种植的禾本科植物，小麦的颖果是人类的主食之一，磨成面粉后可制作面包、馒头、饼干、面条等食物；发酵后可制成啤酒、酒精、白酒(如伏特加)，或生质燃料。小麦富含淀粉、蛋白质、脂肪、矿物质、钙、铁、硫胺素、核黄素、烟酸、维生素A及维生素C等。[0003]小麦在种植过程中，部分干旱地区需要对小麦进行浇水，以避免小麦的水分不足，由于大多数种植区没有铺设喷灌设施，种植者只能通过水泵将水井内的输送到水管内进行浇水，由于种植面积较大，种植者移动水管时相当麻烦，而且每次移动水管只能对喷水头附近的小麦进行浇水，使水管的移动次数频繁，且浇灌不均匀。为此，我们提出一种小麦种植用移动喷灌装置。发明内容[0004]本发明的目的在于提供一种小麦种植用移动喷灌装置，以解决上述背景技术中提出的
