一种应用于保值机上喷杆的调整机构.pdf

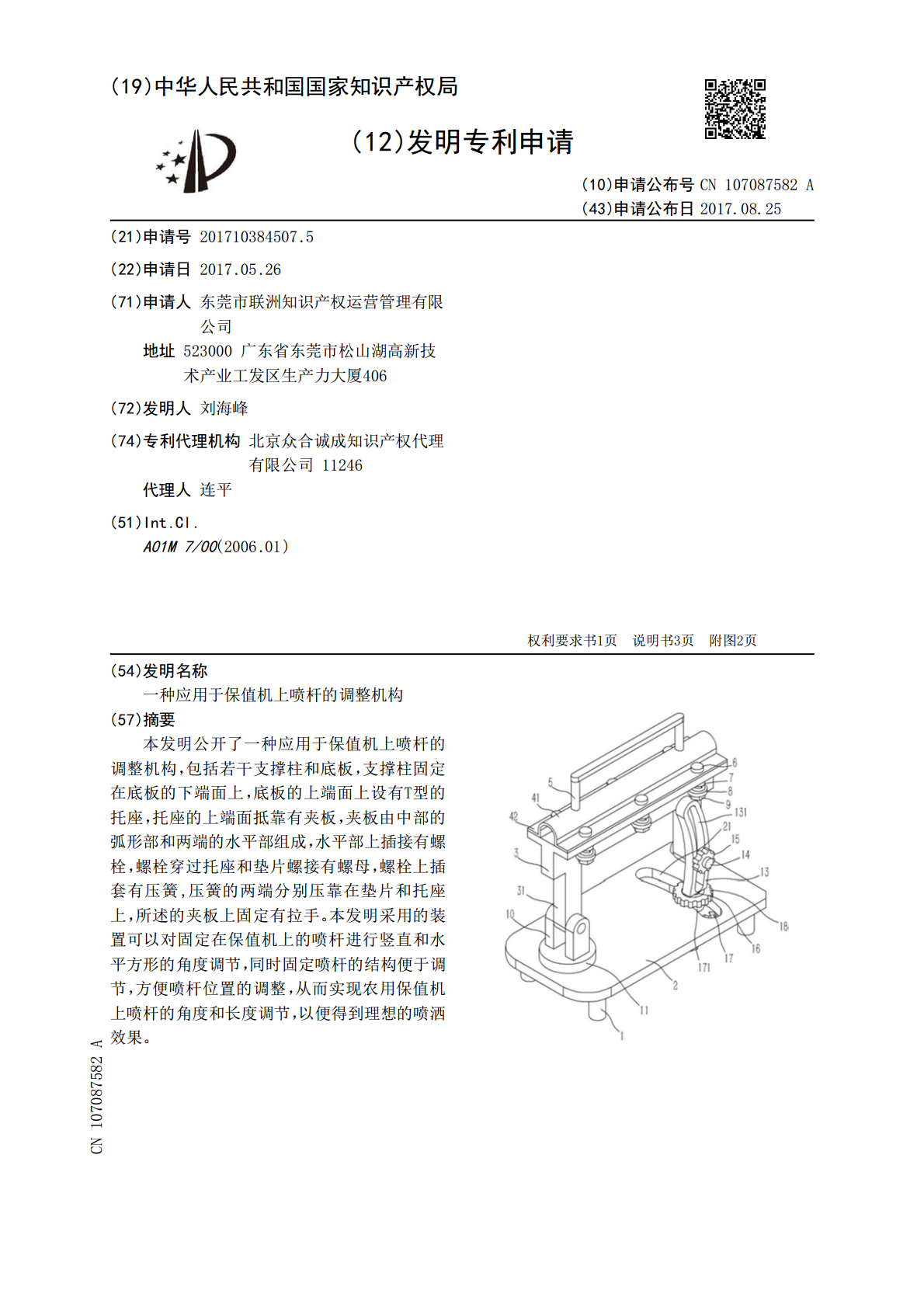

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107087582A(43)申请公布日2017.08.25(21)申请号201710384507.5(22)申请日2017.05.26(71)申请人东莞市联洲知识产权运营管理有限公司地址523000广东省东莞市松山湖高新技术产业工发区生产力大厦406(72)发明人刘海峰(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人连平(51)Int.Cl.A01M7/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种应用于保值机上喷杆的调整机构(57)摘要本发明公开了一种应用于保值机上喷杆的调整机构，包括若干支撑柱和底板，支撑柱固定在底板的下端面上，底板的上端面上设有T型的托座，托座的上端面抵靠有夹板，夹板由中部的弧形部和两端的水平部组成，水平部上插接有螺栓，螺栓穿过托座和垫片螺接有螺母，螺栓上插套有压簧,压簧的两端分别压靠在垫片和托座上，所述的夹板上固定有拉手。本发明采用的装置可以对固定在保值机上的喷杆进行竖直和水平方形的角度调节，同时固定喷杆的结构便于调节，方便喷杆位置的调整，从而实现农用保值机上喷杆的角度和长度调节，以便得到理想的喷洒效果。CN107087582ACN107087582A权利要求书1/1页1.一种应用于保值机上喷杆的调整机构，包括若干支撑柱(1)和底板(2)，支撑柱(1)固定在底板(2)的下端面上，其特征在于：底板(2)的上端面上设有T型的托座(3)，托座(3)的上端面抵靠有夹板(4)，夹板(4)由中部的弧形部(41)和两端的水平部(42)组成，水平部(42)上插接有螺栓(6)，螺栓(6)穿过托座(3)和垫片(8)螺接有螺母(9)，螺栓(6)上插套有压簧(7),压簧(7)的两端分别压靠在垫片(8)和托座(3)上，所述的夹板(4)上固定有拉手(5)；托座(3)下侧的两端成型有竖直的支耳(31)，托座(3)一侧的支耳(31)通过铰接轴铰接在铰接座(10)上，铰接座(10)固定在转盘(11)上，T型的限位柱(12)穿过底板(2)固定在转盘(11)上，托座(3)另一侧的支耳(31)侧壁上抵靠有弧形的支架(13)，支架(13)上成型有弧形的导向槽(131)，支耳(31)上插接固定有螺钉(14)，螺钉(14)穿过支架(13)的导向槽(131)螺接有紧固螺母(15)，紧固螺母(15)压靠在支架(13)上；支架(13)下侧的底板(2)上成型有圆弧形的切槽(21)，切槽(21)的下侧底板(2)底面抵靠有齿轮(17)，齿轮(17)上成型有柱套(171)，柱套(171)插接在底板(2)的切槽(21)内并露出底板(2)的上端面插套固定有拨轮(18)，拨轮(18)抵靠在底板(2)的上端面上，所述的柱套(171)内插接有倒置的T型定位柱(16)，T型定位柱(16)固定在支架(13)的下端，支架(13)抵靠在柱套(171)的上端面上；所述的齿轮(17)上啮合有扇形齿轮(19)上，扇形齿轮(19)固定在底板(2)的下端面上。2.根据权利要求1所述的一种应用于保值机上喷杆的调整机构，其特征在于：所述底板(2)呈矩形，支撑柱(1)分布在底板(2)的四角。3.根据权利要求1所述的一种应用于保值机上喷杆的调整机构，其特征在于：所述底板(2)上的切槽(21)圆弧圆心位于转盘(11)的中心轴线上，扇形齿轮(19)的圆心位于转盘(11)的中心轴线上。4.根据权利要求1所述的一种应用于保值机上喷杆的调整机构，其特征在于：所述支架(13)上导向槽(131)的圆弧圆心和支架(13)的圆弧圆心均位于铰接座(10)上铰接轴的中心轴线上。5.根据权利要求1所述的一种应用于保值机上喷杆的调整机构，其特征在于：所述齿轮(17)的直径大于底板(2)上切槽(21)的宽度，齿轮(17)上柱套(171)的外径等于切槽(21)的宽度，拨轮(18)的外径大于切槽(21)的宽度。6.根据权利要求1所述的一种应用于保值机上喷杆的调整机构，其特征在于：所述夹板(4)单侧的水平部(42)上至少设有两个螺栓(6)，螺栓(6)均匀分布在夹板(4)上。2CN107087582A说明书1/3页一种应用于保值机上喷杆的调整机构技术领域：[0001]本发明涉及农用机械的技术领域，更具体地说涉及一种应用于保值机上喷杆的调整机构。背景技术：[0002]由于农作物种类的不同或者同一农作物在不同时间的生长状态的不同，农作物的高度往往是不同的，植保机械在进行药物喷洒的过程中往往需要对喷杆的高度进行调节以获得理想的喷洒效果。发明内容：[0003]本发明的目的就是针对现有技术之不足，而提供一种应用于保值机上喷杆的调整机构，其方便农用保值机上喷杆的角度和长度调节，以便得到理想的喷洒效果。[0004]为实现上
