一种铲雪融水装置.pdf

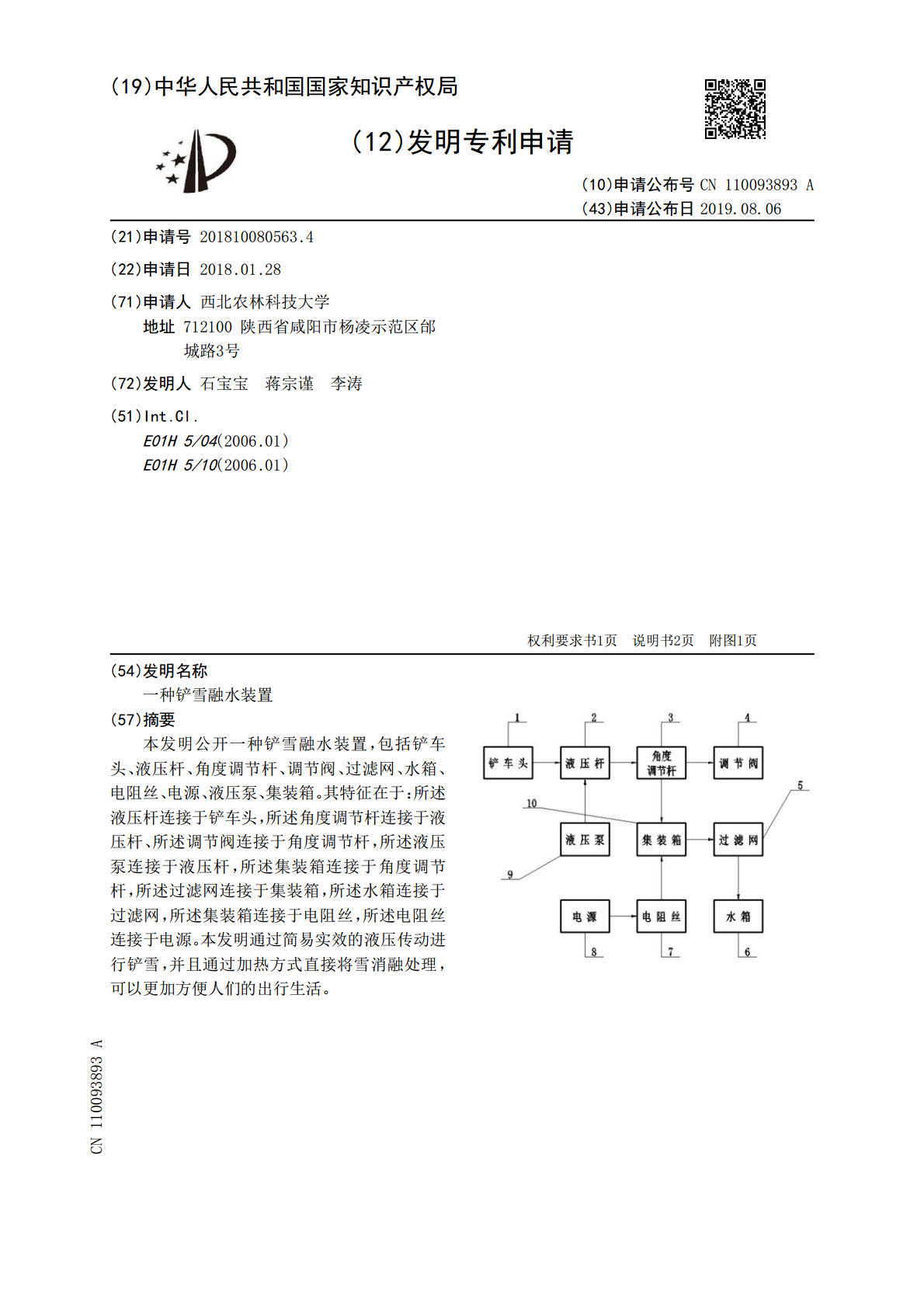

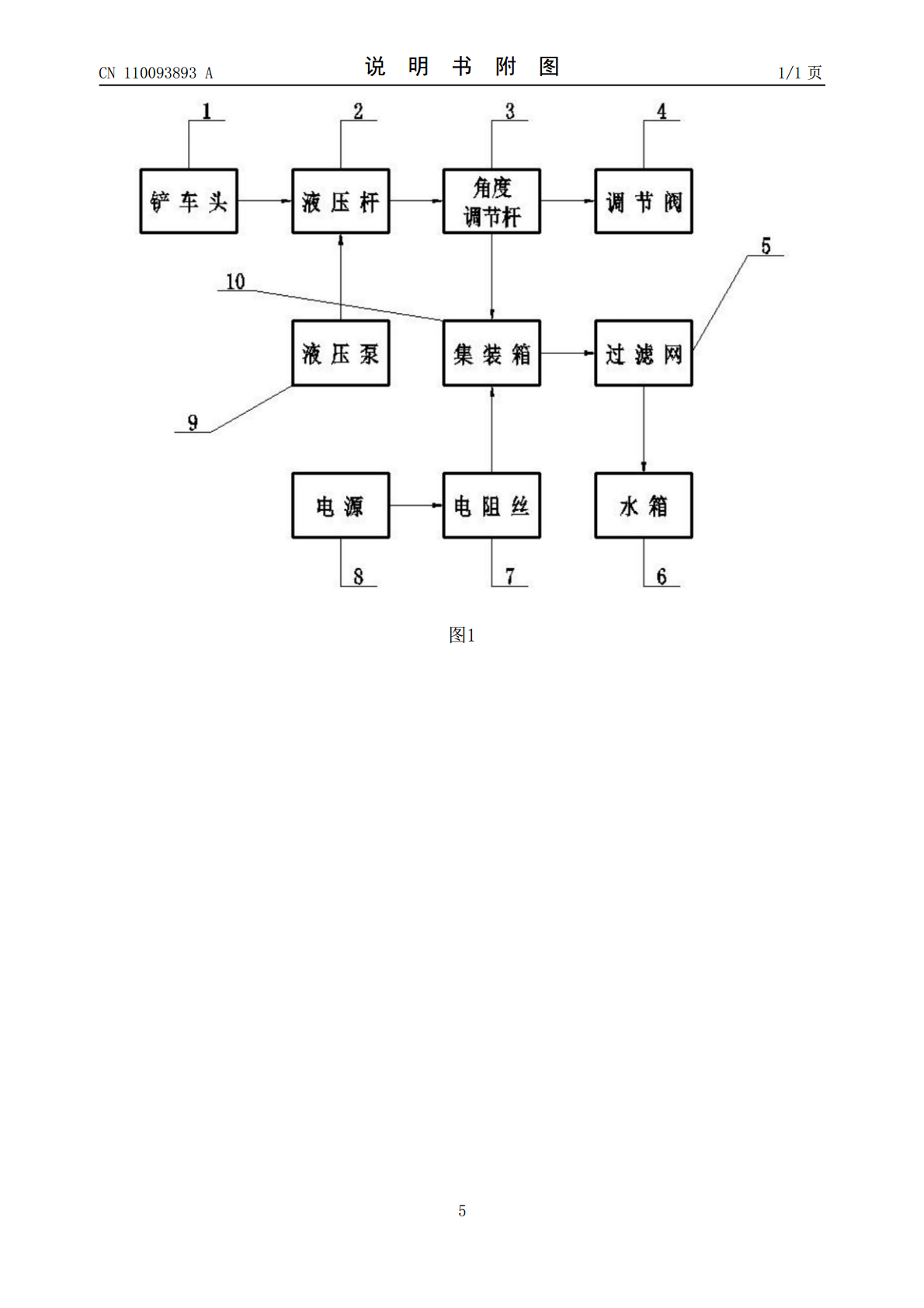

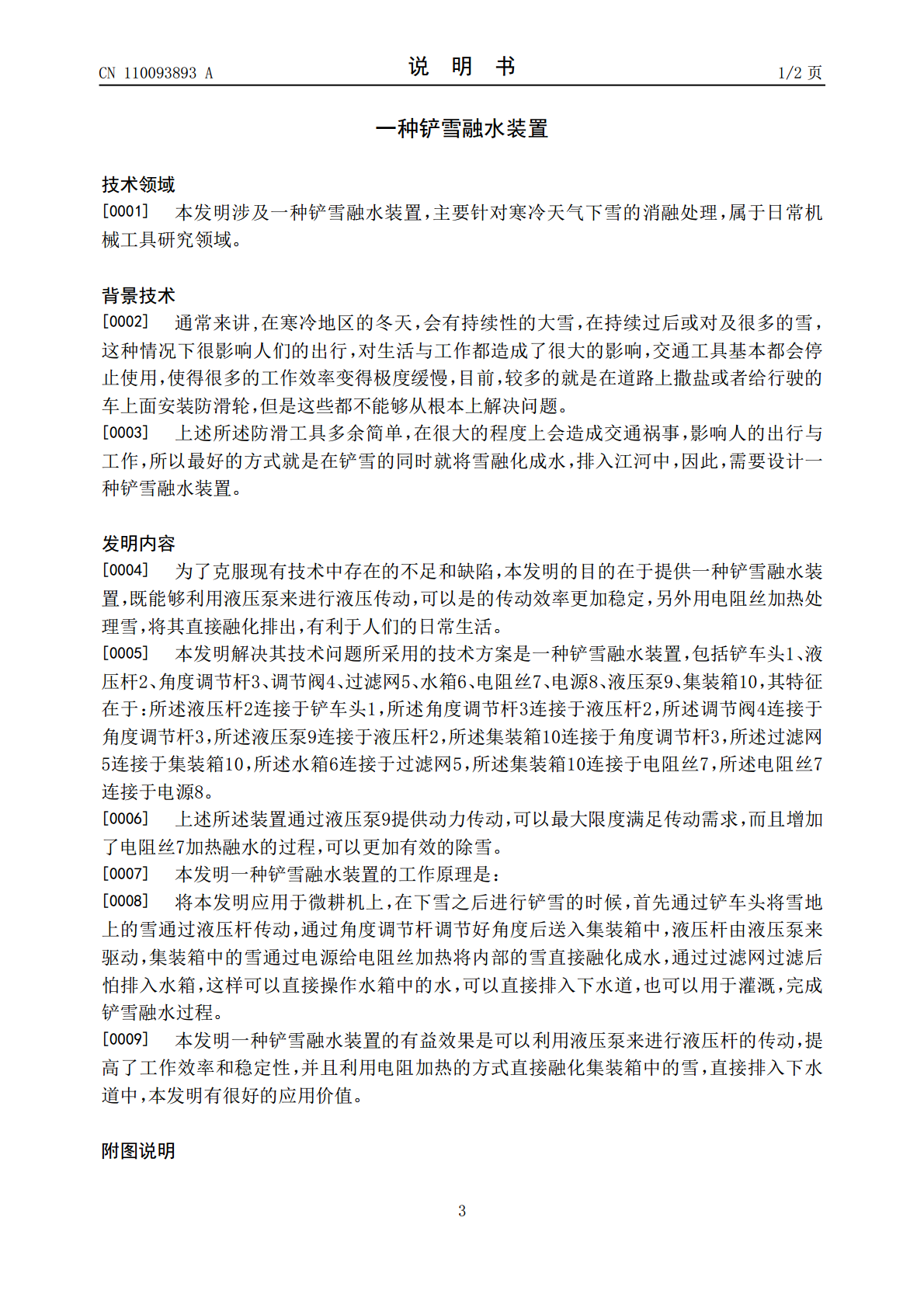

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110093893A(43)申请公布日2019.08.06(21)申请号201810080563.4(22)申请日2018.01.28(71)申请人西北农林科技大学地址712100陕西省咸阳市杨凌示范区邰城路3号(72)发明人石宝宝蒋宗谨李涛(51)Int.Cl.E01H5/04(2006.01)E01H5/10(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种铲雪融水装置(57)摘要本发明公开一种铲雪融水装置，包括铲车头、液压杆、角度调节杆、调节阀、过滤网、水箱、电阻丝、电源、液压泵、集装箱。其特征在于：所述液压杆连接于铲车头，所述角度调节杆连接于液压杆、所述调节阀连接于角度调节杆，所述液压泵连接于液压杆，所述集装箱连接于角度调节杆，所述过滤网连接于集装箱，所述水箱连接于过滤网，所述集装箱连接于电阻丝，所述电阻丝连接于电源。本发明通过简易实效的液压传动进行铲雪，并且通过加热方式直接将雪消融处理，可以更加方便人们的出行生活。CN110093893ACN110093893A权利要求书1/1页1.一种铲雪融水装置，包括铲车头(1)、液压杆(2)、角度调节杆(3)、调节阀(4)、过滤网(5)、水箱(6)、电阻丝(7)、电源(8)、液压泵(9)、集装箱(10)，其特征在于：所述液压杆(2)连接于铲车头(1)，所述角度调节杆(3)连接于液压杆(2)，所述调节阀(4)连接于角度调节杆(3)，所述液压泵(9)连接于液压杆(2)，所述集装箱(10)连接于角度调节杆(3)，所述过滤网(5)连接于集装箱(10)，所述水箱(6)连接于过滤网(5)，所述集装箱(10)连接于电阻丝(7)，所述电阻丝(7)连接于电源(8)。2.根据权利要求1所述的一种铲雪融水装置，其特征在于：所述装置通过液压泵(9)提供动力传动，可以最大限度满足传动需求，而且增加了电阻丝(7)加热融水的过程，可以更加有效的除雪。2CN110093893A说明书1/2页一种铲雪融水装置技术领域[0001]本发明涉及一种铲雪融水装置，主要针对寒冷天气下雪的消融处理，属于日常机械工具研究领域。背景技术[0002]通常来讲,在寒冷地区的冬天，会有持续性的大雪，在持续过后或对及很多的雪，这种情况下很影响人们的出行，对生活与工作都造成了很大的影响，交通工具基本都会停止使用，使得很多的工作效率变得极度缓慢，目前，较多的就是在道路上撒盐或者给行驶的车上面安装防滑轮，但是这些都不能够从根本上解决问题。[0003]上述所述防滑工具多余简单，在很大的程度上会造成交通祸事，影响人的出行与工作，所以最好的方式就是在铲雪的同时就将雪融化成水，排入江河中，因此，需要设计一种铲雪融水装置。发明内容[0004]为了克服现有技术中存在的不足和缺陷，本发明的目的在于提供一种铲雪融水装置，既能够利用液压泵来进行液压传动，可以是的传动效率更加稳定，另外用电阻丝加热处理雪，将其直接融化排出，有利于人们的日常生活。[0005]本发明解决其技术问题所采用的技术方案是一种铲雪融水装置，包括铲车头1、液压杆2、角度调节杆3、调节阀4、过滤网5、水箱6、电阻丝7、电源8、液压泵9、集装箱10，其特征在于：所述液压杆2连接于铲车头1，所述角度调节杆3连接于液压杆2，所述调节阀4连接于角度调节杆3，所述液压泵9连接于液压杆2，所述集装箱10连接于角度调节杆3，所述过滤网5连接于集装箱10，所述水箱6连接于过滤网5，所述集装箱10连接于电阻丝7，所述电阻丝7连接于电源8。[0006]上述所述装置通过液压泵9提供动力传动，可以最大限度满足传动需求，而且增加了电阻丝7加热融水的过程，可以更加有效的除雪。[0007]本发明一种铲雪融水装置的工作原理是：[0008]将本发明应用于微耕机上，在下雪之后进行铲雪的时候，首先通过铲车头将雪地上的雪通过液压杆传动，通过角度调节杆调节好角度后送入集装箱中，液压杆由液压泵来驱动，集装箱中的雪通过电源给电阻丝加热将内部的雪直接融化成水，通过过滤网过滤后怕排入水箱，这样可以直接操作水箱中的水，可以直接排入下水道，也可以用于灌溉，完成铲雪融水过程。[0009]本发明一种铲雪融水装置的有益效果是可以利用液压泵来进行液压杆的传动，提高了工作效率和稳定性，并且利用电阻加热的方式直接融化集装箱中的雪，直接排入下水道中，本发明有很好的应用价值。附图说明3CN110093893A说明书2/2页[0010]图1为一种铲雪融水装置的系统结构图。具体实施方式[0011]下面结合附图1对本发明作更进一步的说明：[0012]一种铲雪融水装置，包括铲车头1、液压杆2、角度调节杆3、调节阀4、过滤网5、水箱6、电阻丝7、电源8、液压泵9、集装箱10，
