防霜冻系统.pdf

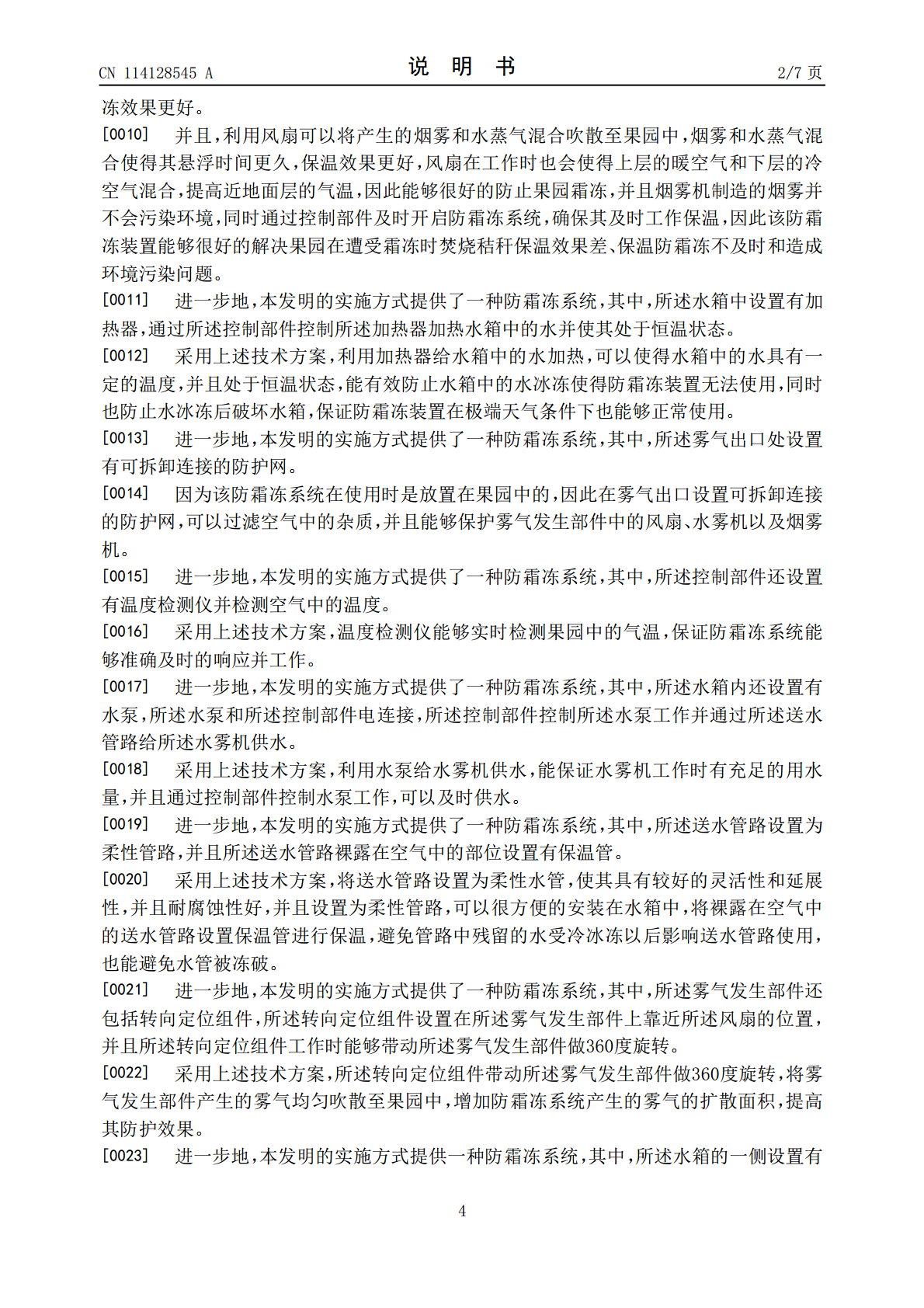

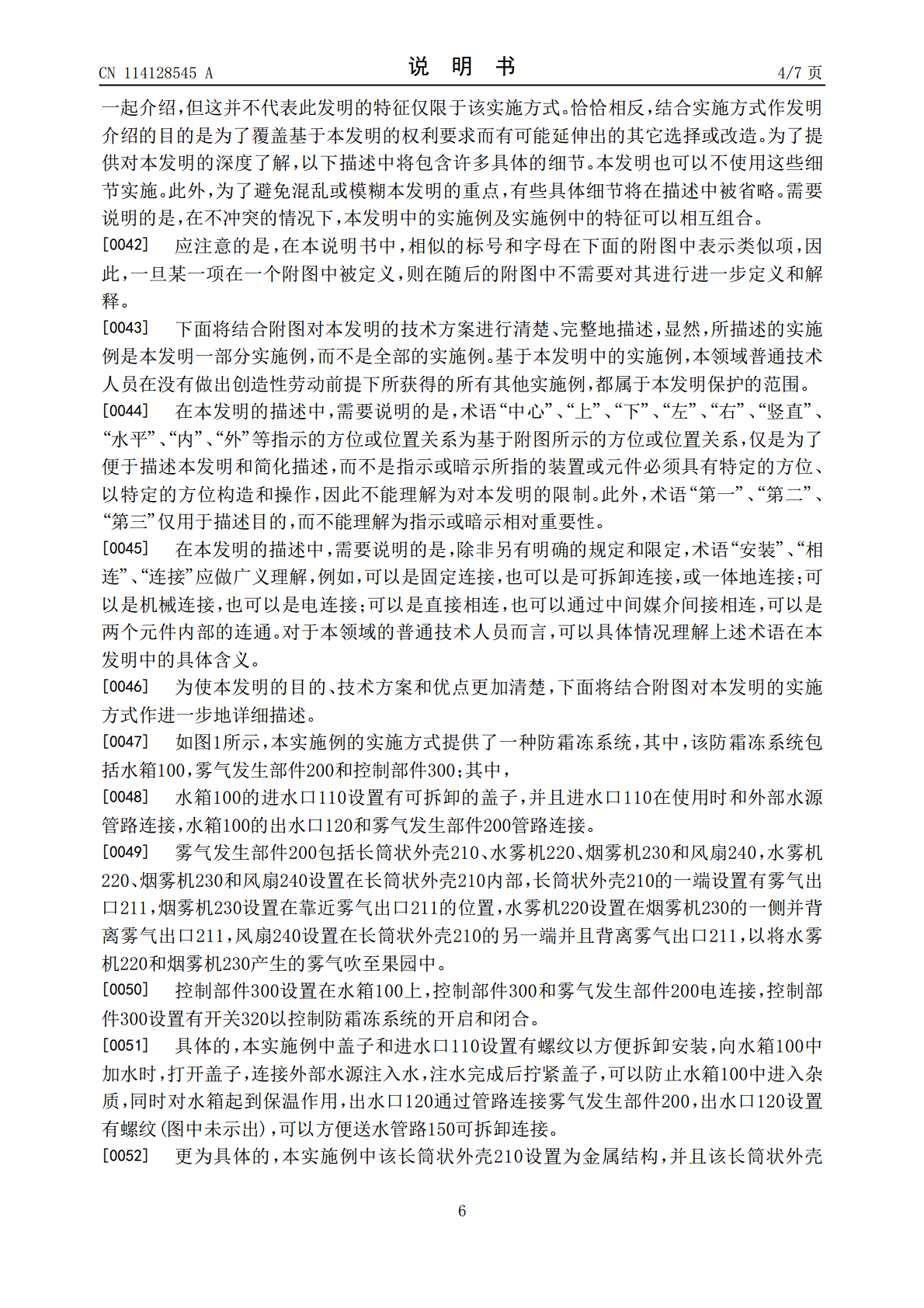

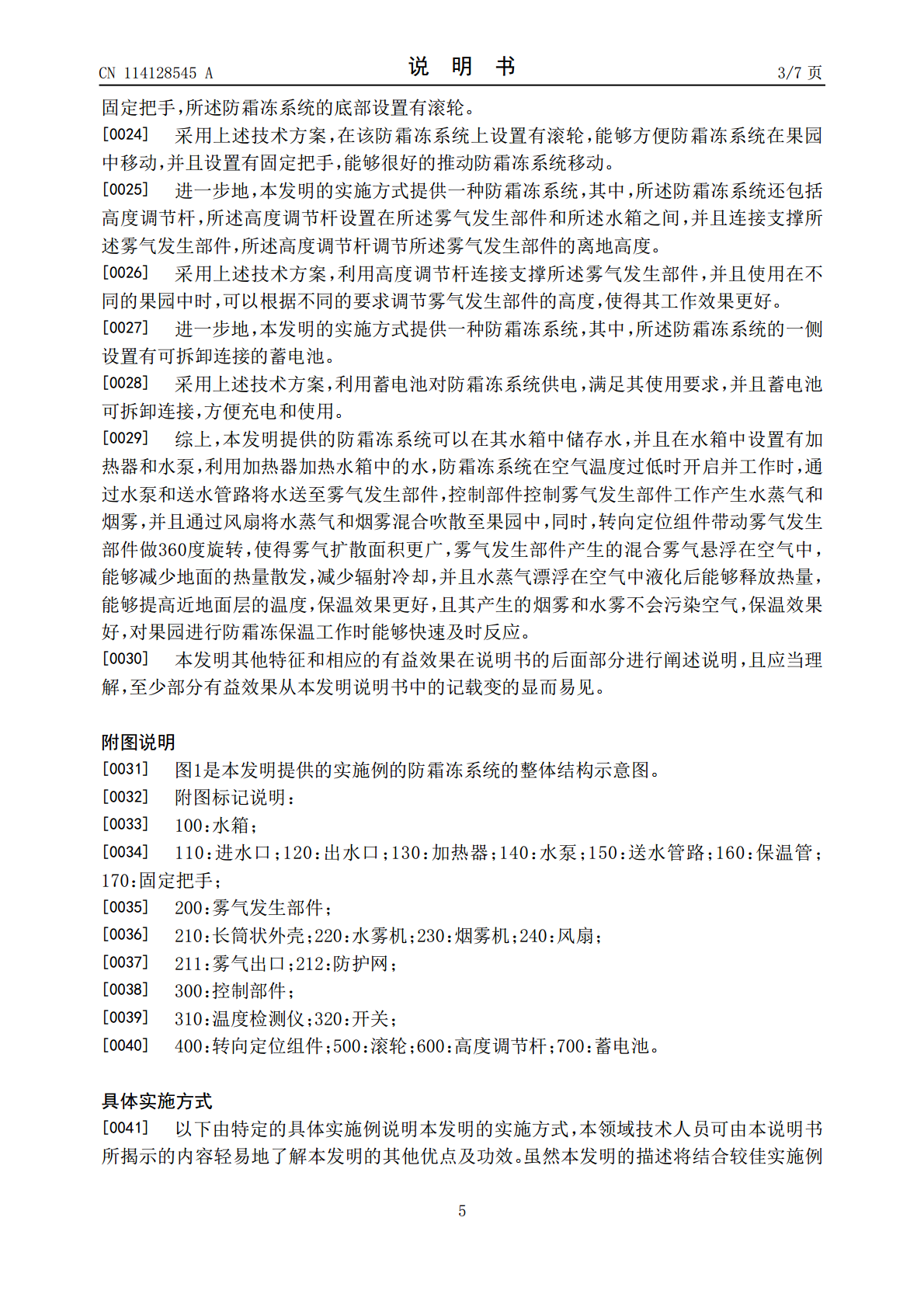

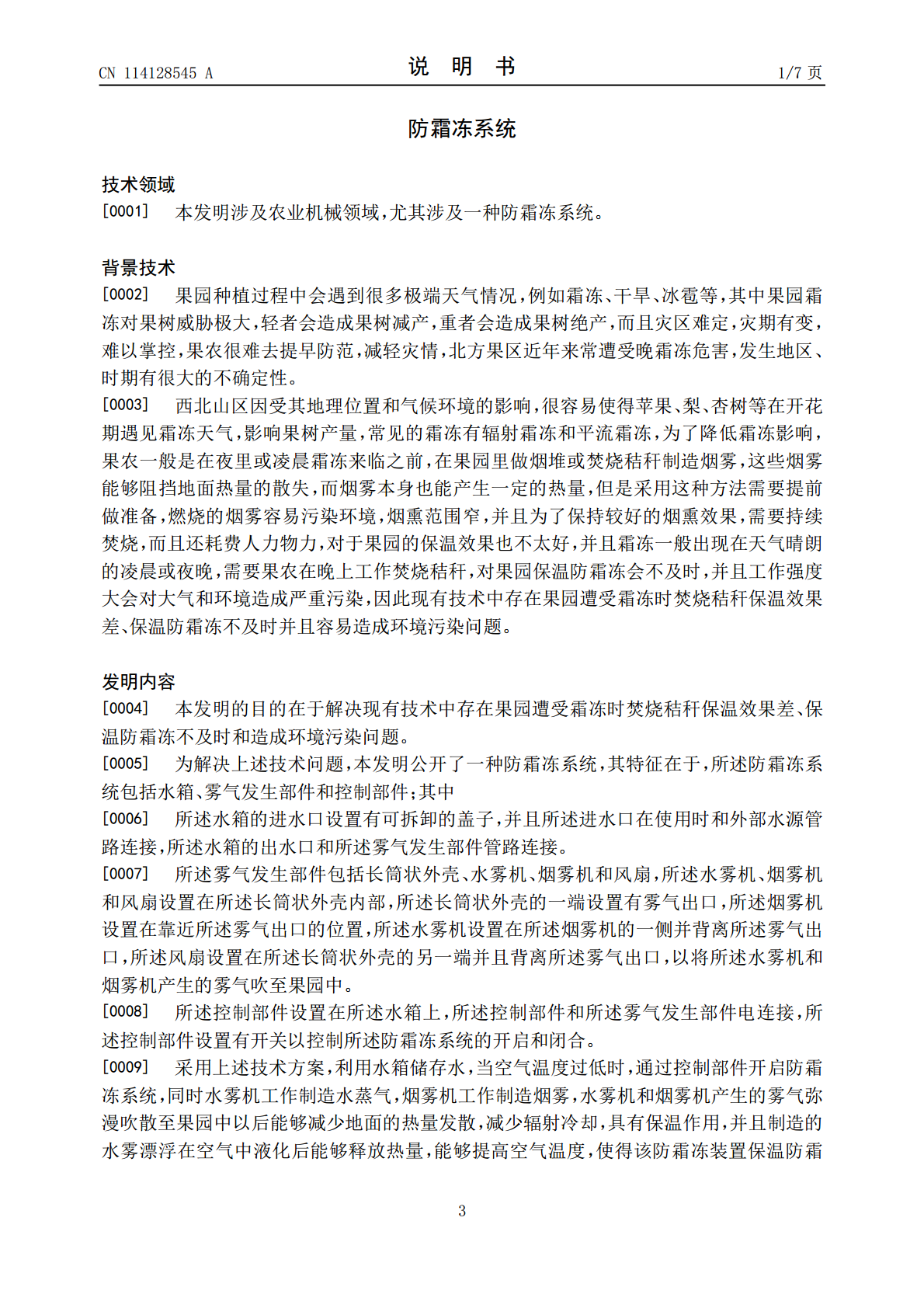

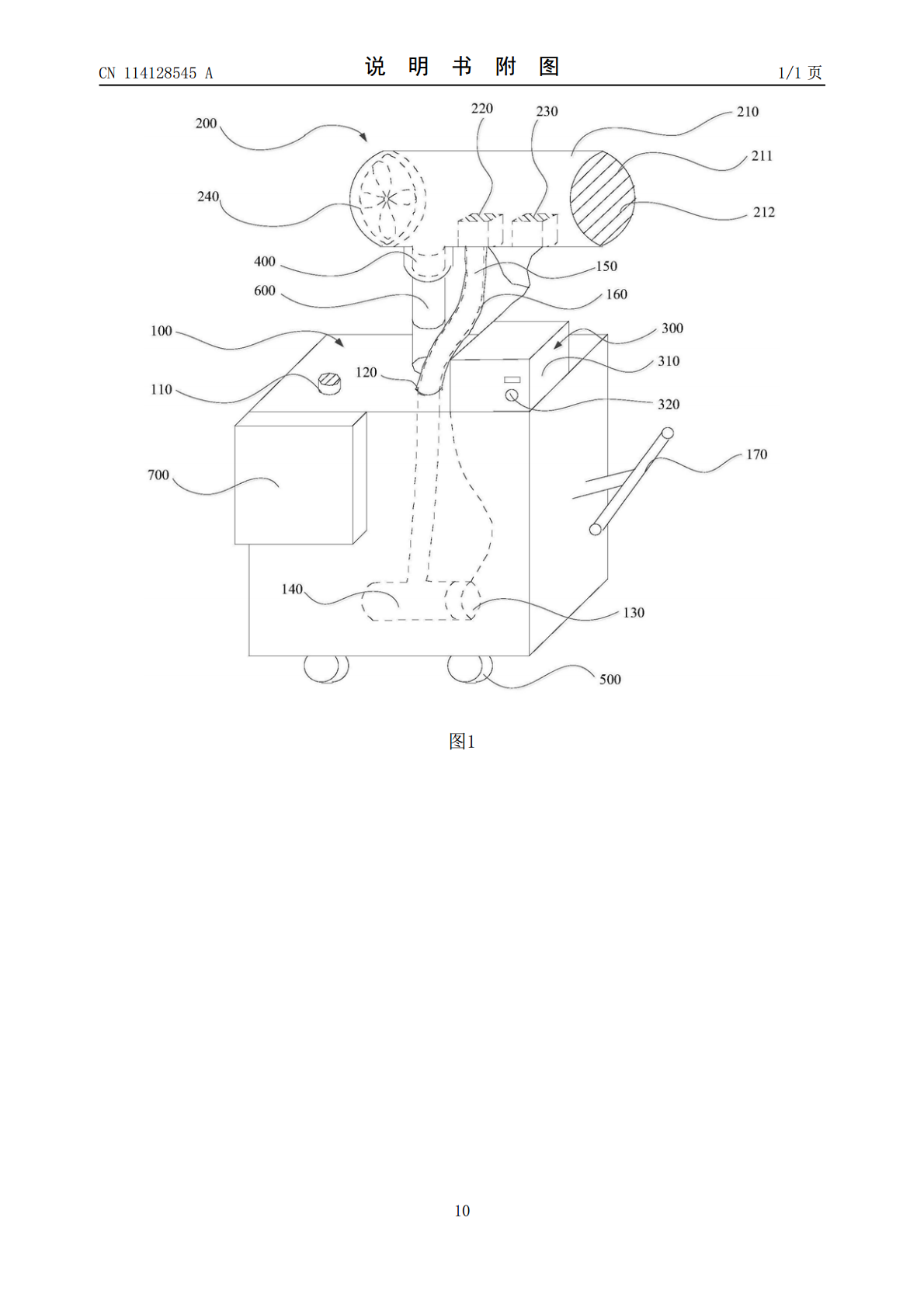

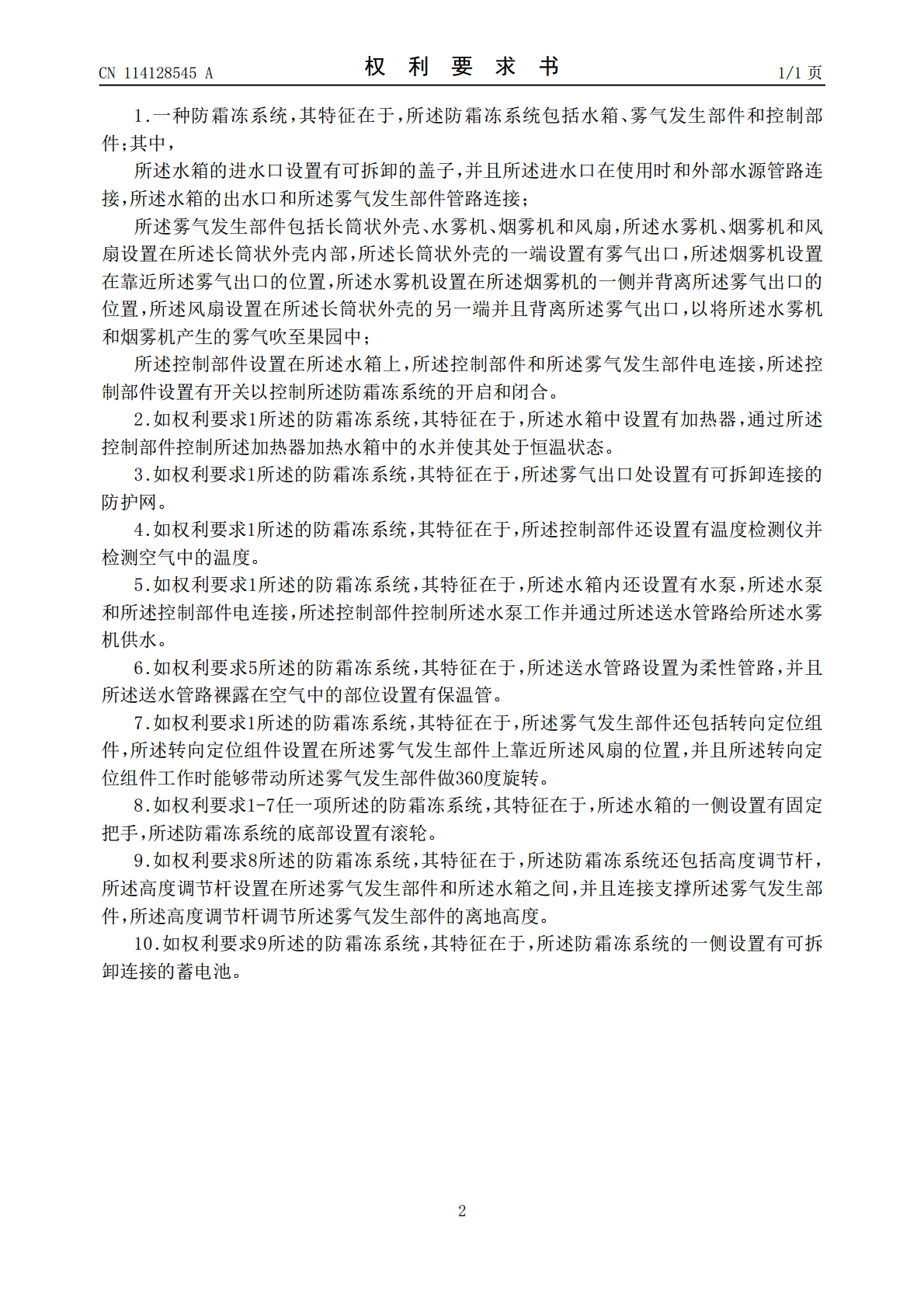

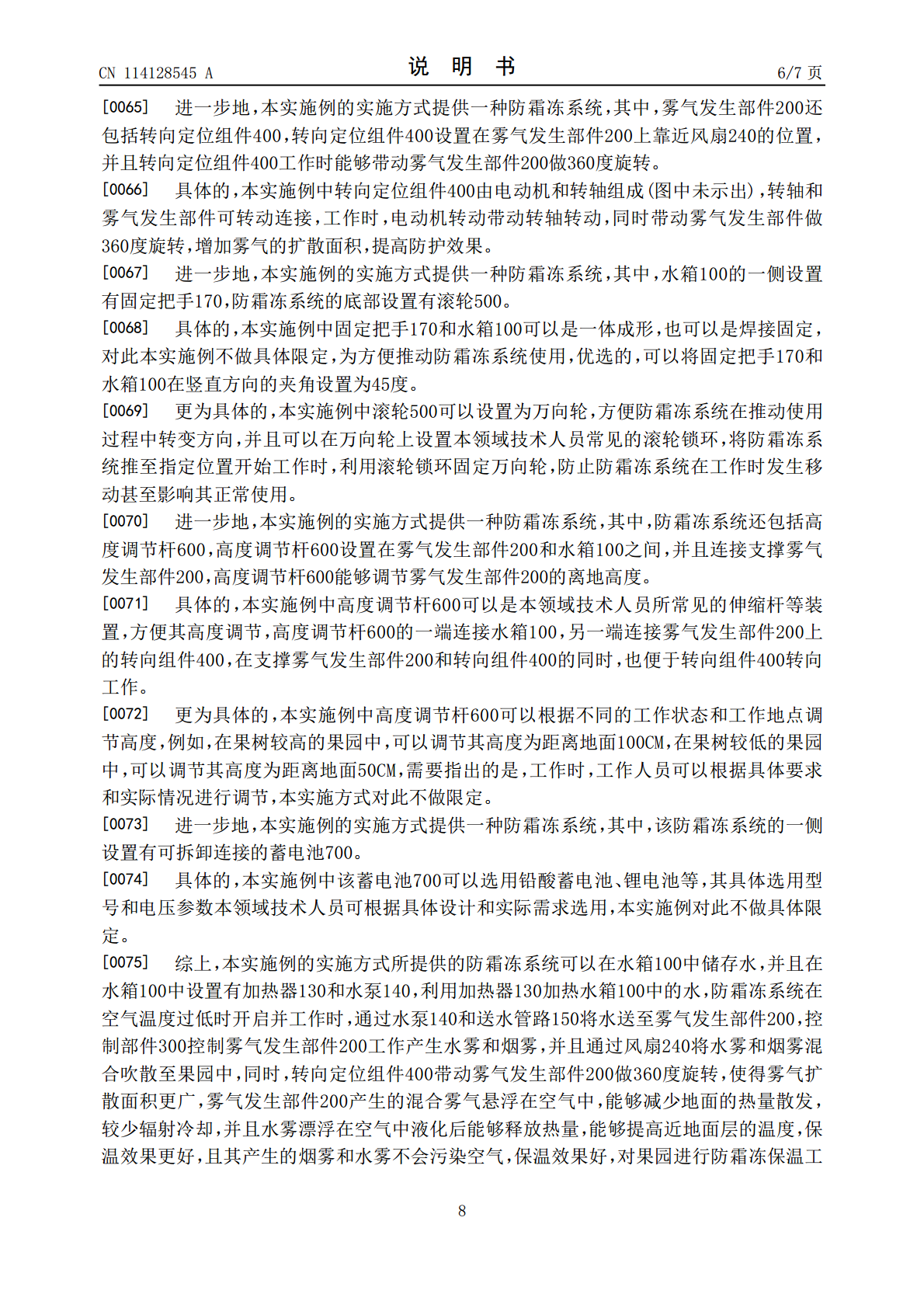

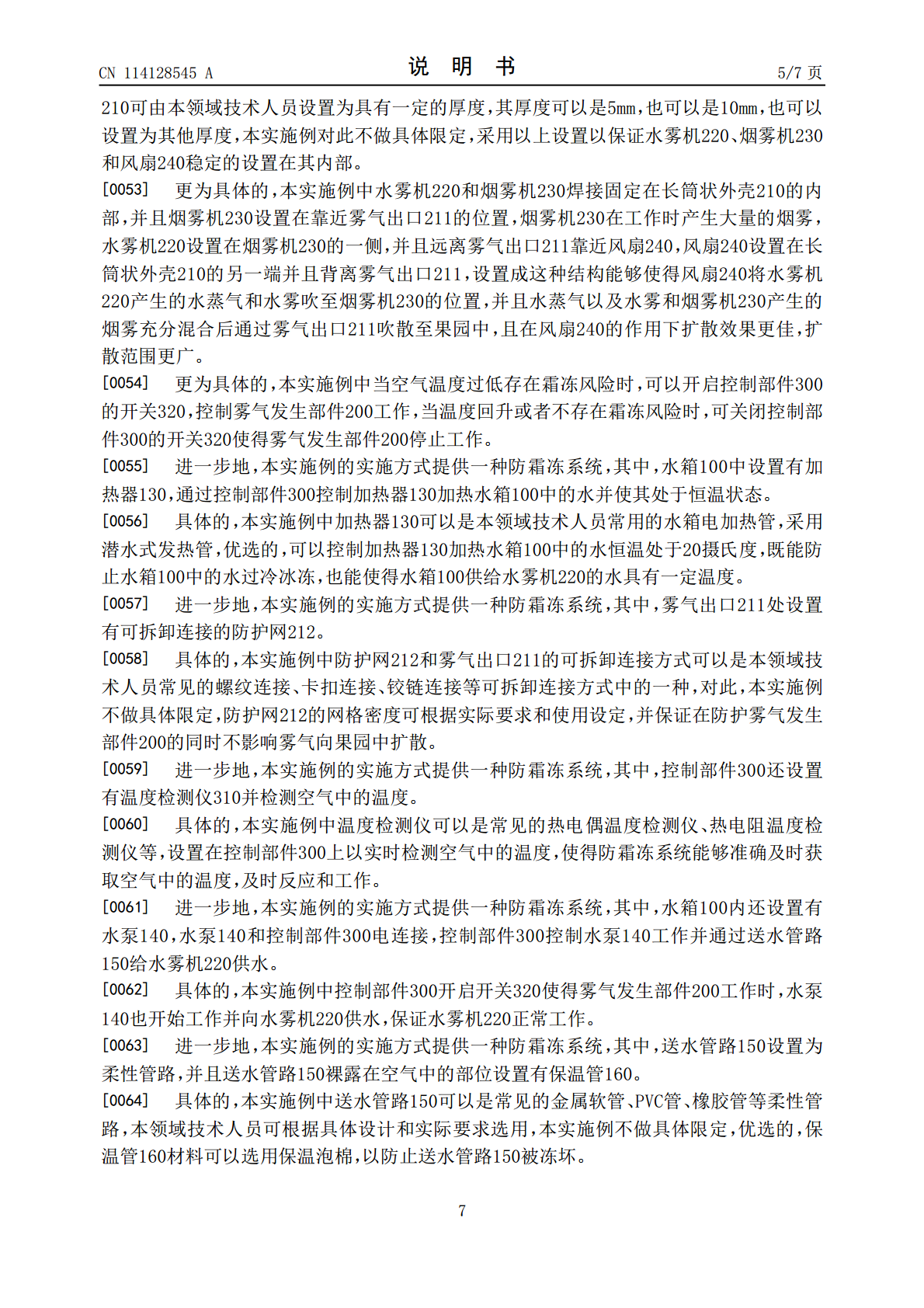

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114128545A(43)申请公布日2022.03.04(21)申请号202010921010.4(22)申请日2020.09.04(71)申请人甘肃春晖农业科技开发有限公司地址730000甘肃省兰州市安宁区孔家崖街道刘家庄19号(孔家崖小学东侧100米)(72)发明人于岩于小林于苗(74)专利代理机构上海华诚知识产权代理有限公司31300代理人崔巍(51)Int.Cl.A01G13/06(2006.01)权利要求书1页说明书7页附图1页(54)发明名称防霜冻系统(57)摘要本发明公开了一种防霜冻系统，属于农业机械领域，该装置包括水箱、雾气发生部件和控制部件，水箱中设置有加热器和水泵，雾气发生部件包括风扇、水雾机和烟雾机，工作时，开启控制部件的开关，水泵工作将水箱中的水通过送水管路送至水雾机，水雾机工作产生水蒸气，烟雾机工作产生烟雾，风扇将水蒸气和烟雾混合吹散至果园中，烟雾弥漫在果园中能够减少地面的热量发散，减少辐射冷却，具有良好的保温作用，并且水雾机制造的水蒸气漂浮在空气中液化后能够释放热量，提高空气温度，使得该防霜冻装置保温防霜冻效果更好，并且该防霜冻系统能够通过控制部件及时响应并开启工作，产生烟雾也不会污染环境。CN114128545ACN114128545A权利要求书1/1页1.一种防霜冻系统，其特征在于，所述防霜冻系统包括水箱、雾气发生部件和控制部件；其中，所述水箱的进水口设置有可拆卸的盖子，并且所述进水口在使用时和外部水源管路连接，所述水箱的出水口和所述雾气发生部件管路连接；所述雾气发生部件包括长筒状外壳、水雾机、烟雾机和风扇，所述水雾机、烟雾机和风扇设置在所述长筒状外壳内部，所述长筒状外壳的一端设置有雾气出口，所述烟雾机设置在靠近所述雾气出口的位置，所述水雾机设置在所述烟雾机的一侧并背离所述雾气出口的位置，所述风扇设置在所述长筒状外壳的另一端并且背离所述雾气出口，以将所述水雾机和烟雾机产生的雾气吹至果园中；所述控制部件设置在所述水箱上，所述控制部件和所述雾气发生部件电连接，所述控制部件设置有开关以控制所述防霜冻系统的开启和闭合。2.如权利要求1所述的防霜冻系统，其特征在于，所述水箱中设置有加热器，通过所述控制部件控制所述加热器加热水箱中的水并使其处于恒温状态。3.如权利要求1所述的防霜冻系统，其特征在于，所述雾气出口处设置有可拆卸连接的防护网。4.如权利要求1所述的防霜冻系统，其特征在于，所述控制部件还设置有温度检测仪并检测空气中的温度。5.如权利要求1所述的防霜冻系统，其特征在于，所述水箱内还设置有水泵，所述水泵和所述控制部件电连接，所述控制部件控制所述水泵工作并通过所述送水管路给所述水雾机供水。6.如权利要求5所述的防霜冻系统，其特征在于，所述送水管路设置为柔性管路，并且所述送水管路裸露在空气中的部位设置有保温管。7.如权利要求1所述的防霜冻系统，其特征在于，所述雾气发生部件还包括转向定位组件，所述转向定位组件设置在所述雾气发生部件上靠近所述风扇的位置，并且所述转向定位组件工作时能够带动所述雾气发生部件做360度旋转。8.如权利要求1-7任一项所述的防霜冻系统，其特征在于，所述水箱的一侧设置有固定把手，所述防霜冻系统的底部设置有滚轮。9.如权利要求8所述的防霜冻系统，其特征在于，所述防霜冻系统还包括高度调节杆，所述高度调节杆设置在所述雾气发生部件和所述水箱之间，并且连接支撑所述雾气发生部件，所述高度调节杆调节所述雾气发生部件的离地高度。10.如权利要求9所述的防霜冻系统，其特征在于，所述防霜冻系统的一侧设置有可拆卸连接的蓄电池。2CN114128545A说明书1/7页防霜冻系统技术领域[0001]本发明涉及农业机械领域，尤其涉及一种防霜冻系统。背景技术[0002]果园种植过程中会遇到很多极端天气情况，例如霜冻、干旱、冰雹等，其中果园霜冻对果树威胁极大，轻者会造成果树减产，重者会造成果树绝产，而且灾区难定，灾期有变，难以掌控，果农很难去提早防范，减轻灾情，北方果区近年来常遭受晚霜冻危害，发生地区、时期有很大的不确定性。[0003]西北山区因受其地理位置和气候环境的影响，很容易使得苹果、梨、杏树等在开花期遇见霜冻天气，影响果树产量，常见的霜冻有辐射霜冻和平流霜冻，为了降低霜冻影响，果农一般是在夜里或凌晨霜冻来临之前，在果园里做烟堆或焚烧秸秆制造烟雾，这些烟雾能够阻挡地面热量的散失，而烟雾本身也能产生一定的热量，但是采用这种方法需要提前做准备，燃烧的烟雾容易污染环境，烟熏范围窄，并且为了保持较好的烟熏效果，需要持续焚烧，而且还耗费人力物力，对于果园的保温效果也不太好，并且霜冻一般出现在天气晴朗的凌晨或夜晚，需要果农在晚上工作焚烧秸秆，对
