可伸缩的果树防雹防霜冻系统.pdf

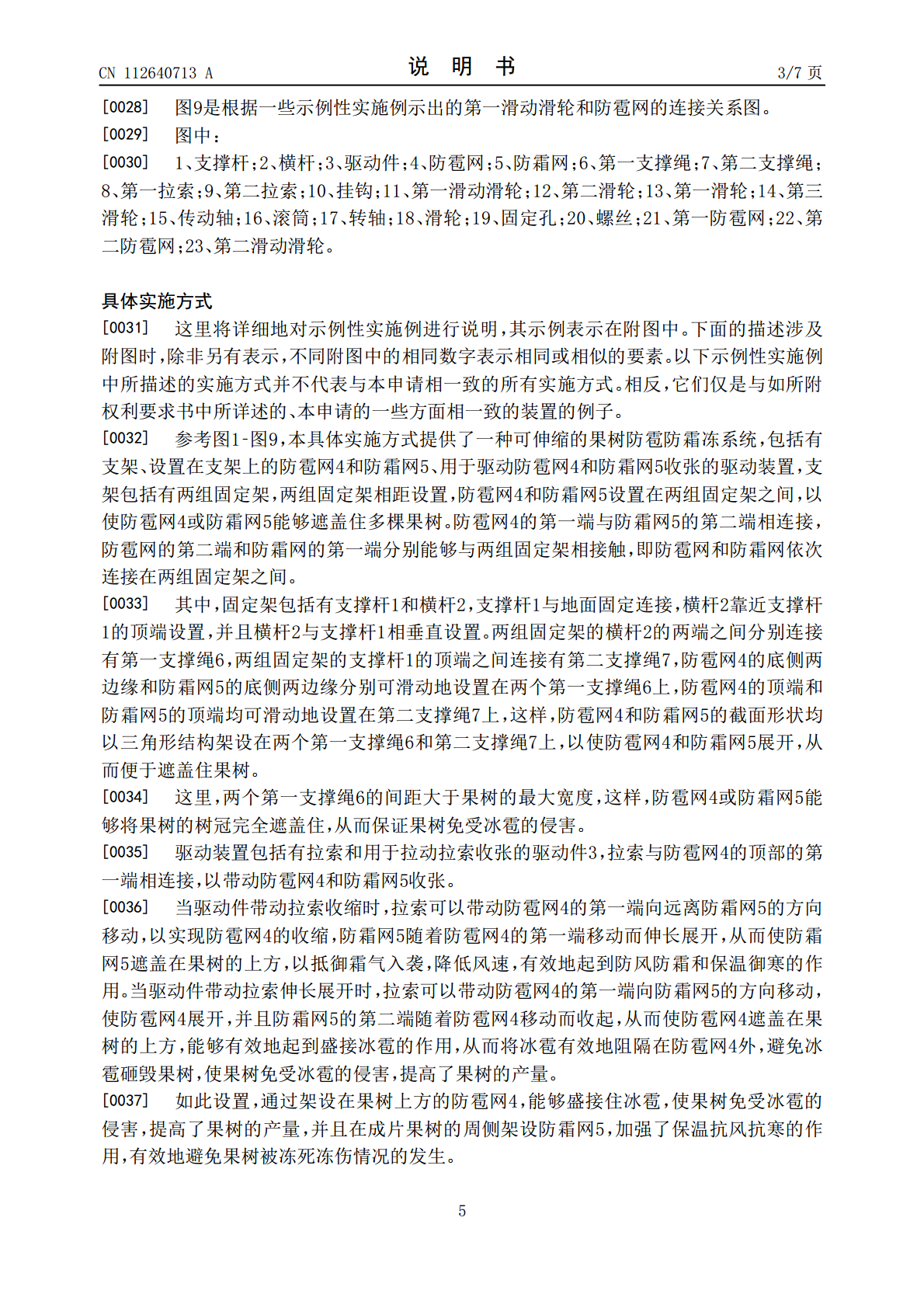

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112640713A(43)申请公布日2021.04.13(21)申请号202110029647.7(22)申请日2021.01.11(71)申请人山西大阳科技有限公司地址030000山西省太原市小店区南中环太榆路口瑞吉财商中心A座三层(进驻太原市慧源创业就业实训基地有限公司-616号)(72)发明人苏海生(74)专利代理机构北京细软智谷知识产权代理有限责任公司11471代理人张雄(51)Int.Cl.A01G13/02(2006.01)权利要求书1页说明书7页附图5页(54)发明名称可伸缩的果树防雹防霜冻系统(57)摘要本申请公开了一种可伸缩的果树防雹防霜冻系统，包括支架、防雹网和防霜网、驱动装置，支架包括两组固定架，防雹网第一端与防霜网第二端相连，防雹网第二端和防霜网第一端分别能与两组固定架接触，固定架包括支撑杆和横杆，两组横杆两端之间分别连有第一支撑绳，两组支撑杆顶端之间连有第二支撑绳，防雹网底侧两边缘和防霜网底侧两边缘分别可滑动设在两个第一支撑绳上，防雹网顶端和防霜网顶端可滑动设在第二支撑绳上、使防雹网和防霜网的截面形状呈三角形，两个第一支撑绳间距大于果树最大宽度，驱动装置包括与防雹网顶部第一端连接的拉索和用于拉动拉索的驱动件。防雹网能盛接住冰雹，使果树免受冰雹的侵害，防霜网加强了保温抗风抗寒的作用。CN112640713ACN112640713A权利要求书1/1页1.一种可伸缩的果树防雹防霜冻系统，其特征在于，包括有支架、设置在所述支架上的防雹网(4)和防霜网(5)、用于驱动所述防雹网(4)和所述防霜网(5)收张的驱动装置，所述支架包括有相距设置的两组固定架，所述防雹网(4)的第一端与所述防霜网(5)的第二端相连接，所述防雹网(4)的第二端和所述防霜网(5)的第一端分别能够与两组所述固定架相接触，所述固定架包括有与地面固定连接的支撑杆(1)和靠近所述支撑杆(1)顶端设置的横杆(2)，两组所述固定架的横杆(2)的两端之间分别连接有第一支撑绳(6)，两组所述固定架的支撑杆(1)的顶端之间连接有第二支撑绳(7)，所述防雹网(4)的底侧两边缘和所述防霜网(5)的底侧两边缘均分别可滑动地设置在两个所述第一支撑绳(6)上，所述防雹网(4)的顶端和所述防霜网(5)的顶端均可滑动地设置在所述第二支撑绳(7)上、以使所述防雹网(4)和所述防霜网(5)的截面形状呈三角形，且两个所述第一支撑绳(6)的间距大于果树的最大宽度，所述驱动装置包括有与所述防雹网(4)的顶部的第一端相连接的拉索和用于拉动所述拉索收张的驱动件(3)。2.根据权利要求1所述的可伸缩的果树防雹防霜冻系统，其特征在于，包括有多组所述支架，每组所述支架上均设有所述防雹网(4)、所述防霜网(5)和用于拉动所述防雹网(4)与所述防霜网(5)的所述拉索，每个所述拉索包括第一拉索(8)和第二拉索(9)，所述第一拉索(8)的第一端和所述第二拉索(9)的第二端均与所述防雹网(4)顶部的第一端相连接，且其中一组所述支架的两组所述固定架上均设置有所述驱动件(3)、多个所述第一拉索(8)的第二端均与其中一个所述驱动件(3)相连接，多个所述第二拉索(9)的第一端均与另一个所述驱动件(3)相连接。3.根据权利要求2所述的可伸缩的果树防雹防霜冻系统，其特征在于，多组所述支架位于同一直线上的横杆相连接为一体式结构。4.根据权利要求3所述的可伸缩的果树防雹防霜冻系统，其特征在于，所述驱动件(3)为手电一体的绞盘。5.根据权利要求1所述的可伸缩的果树防雹防霜冻系统，其特征在于，所述防雹网(4)和所述防霜网(5)的顶端通过多个第一滑动滑轮(11)与所述第二支撑绳(7)滑动连接。6.根据权利要求1所述的可伸缩的果树防雹防霜冻系统，其特征在于，所述防雹网(4)的第一端和所述防霜网(5)的第二端通过挂钩(10)可拆卸地连接。7.根据权利要求1所述的可伸缩的果树防雹防霜冻系统，其特征在于，所述防雹网(4)的孔径为0.8cm。8.根据权利要求1所述的可伸缩的果树防雹防霜冻系统，其特征在于，所述防霜网(5)的孔径为0.1cm。9.根据权利要求1所述的可伸缩的果树防雹防霜冻系统，其特征在于，所述支撑杆(1)通过水泥混凝土与地面固定连接。10.根据权利要求1所述的可伸缩的果树防雹防霜冻系统，其特征在于，所述支撑杆(1)的直径为75mm，所述横杆(2)的直径为32.5mm。2CN112640713A说明书1/7页可伸缩的果树防雹防霜冻系统技术领域[0001]本申请涉及果树种植技术领域，更具体地说，涉及一种可伸缩的果树防雹防霜冻系统。背景技术[0002]冰雹灾害多年来一直是苹果、桃或梨等主产区的主要自然灾害之一，给果农造成巨大经济损失。果品主产乡镇
