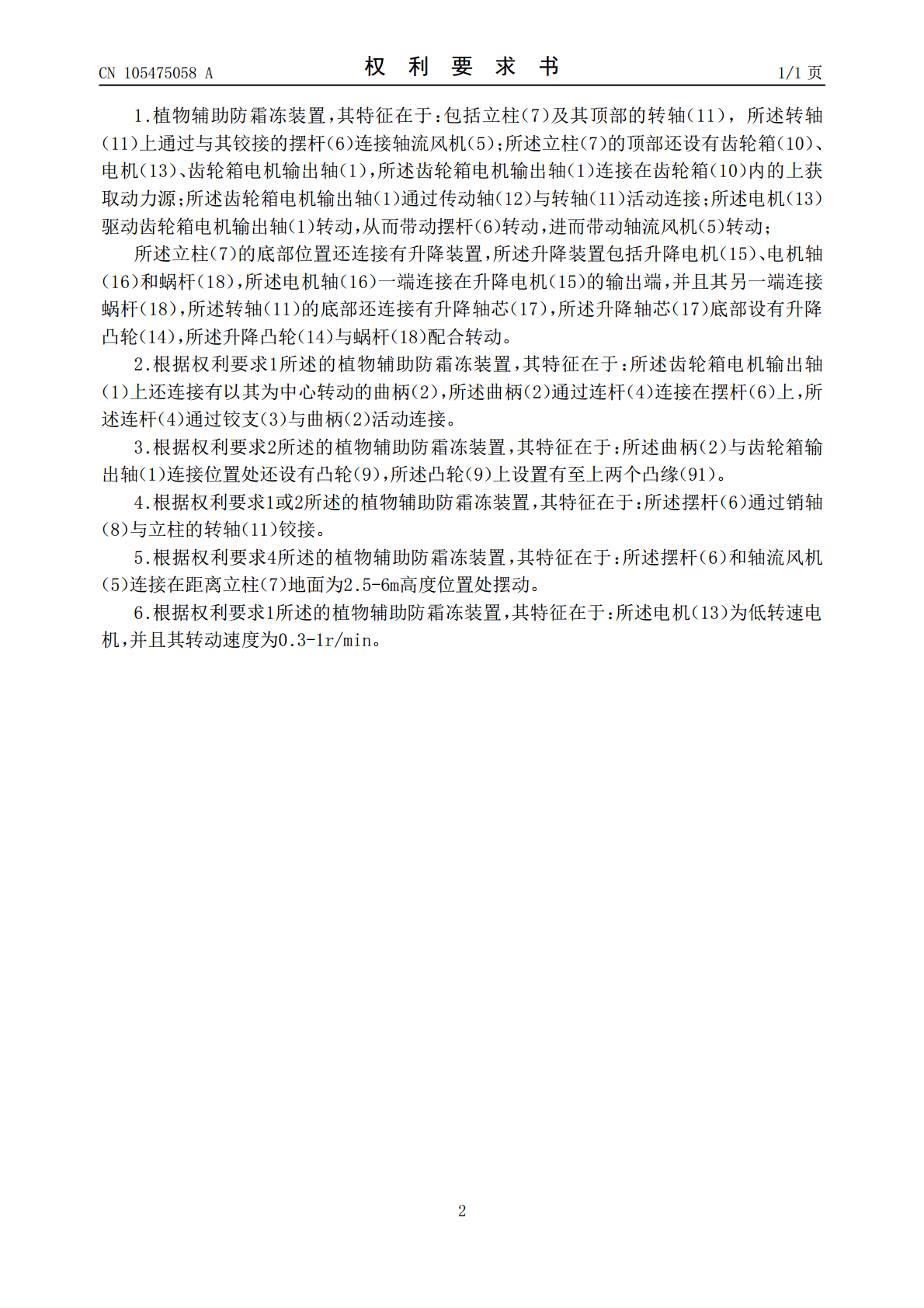

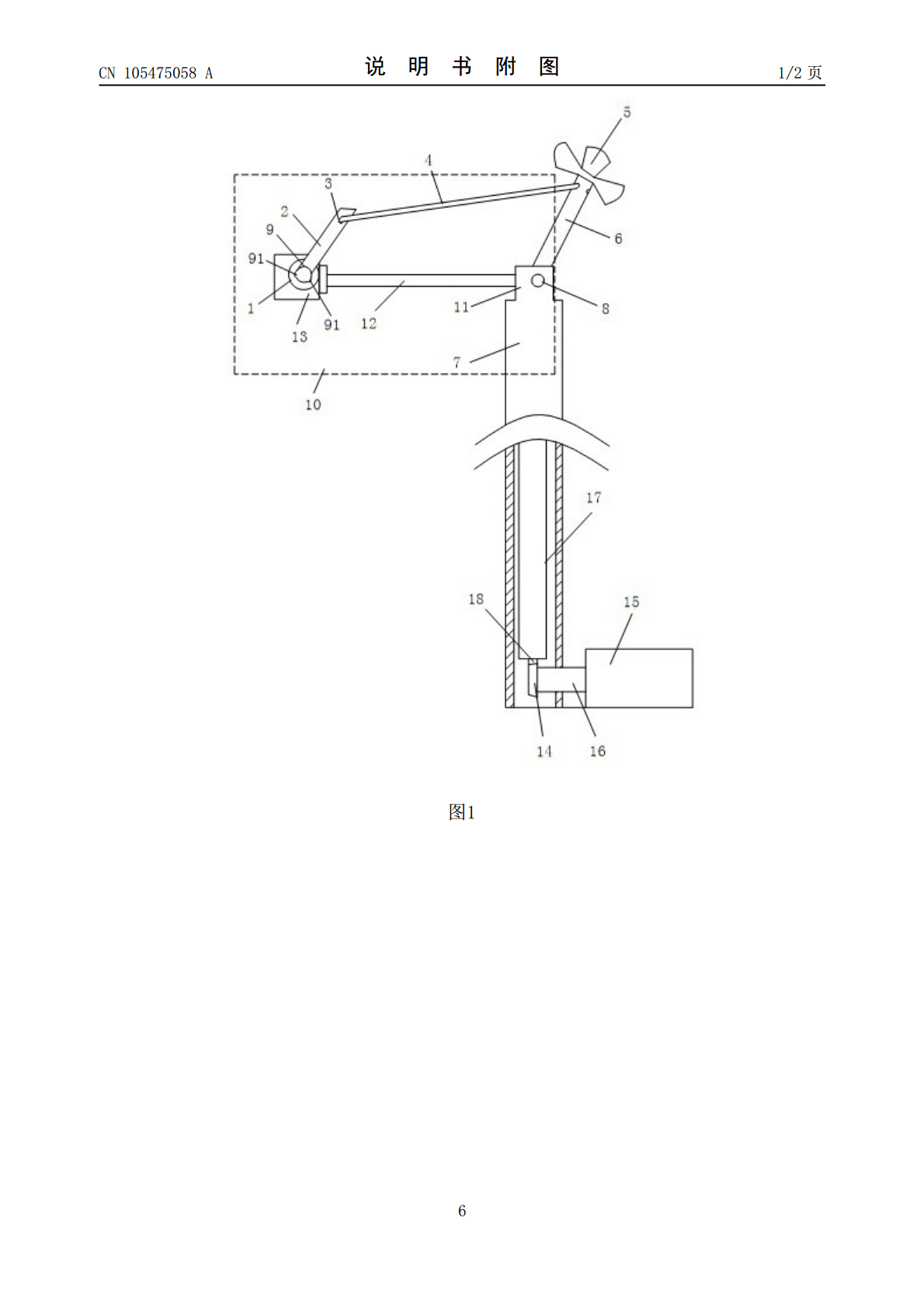

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105475058A(43)申请公布日2016.04.13(21)申请号201510841661.1(22)申请日2015.11.28(71)申请人江苏吟春碧芽股份有限公司地址212345江苏省镇江市丹阳市云阳镇丹金路迈村88号(72)发明人崔桂玲朱忠定(74)专利代理机构南京正联知识产权代理有限公司32243代理人郭俊玲(51)Int.Cl.A01G13/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称植物辅助防霜冻装置(57)摘要本发明公开了植物辅助防霜冻装置，包括立柱及其顶部的转轴，转轴上通过与其铰接的摆杆连接轴流风机；立柱的顶部还设有齿轮箱、电机、齿轮箱电机输出轴，齿轮箱电机输出轴连接在齿轮箱内的上获取动力源；齿轮箱电机输出轴通过传动轴与转轴活动连接；立柱的底部位置还连接有升降装置，升降装置包括升降电机、电机轴和蜗杆，电机轴一端连接在升降电机的输出端，并且其另一端连接蜗杆，转轴的底部还连接有升降轴芯，升降轴芯底部设有升降凸轮，升降凸轮与蜗杆配合转动。本发明的辅助防霜冻装置，弥补了防霜冻装置的盲区，进一步提升了植物防霜系统的使用效率，提高了植物的成长态势以及成活率和品质。CN105475058ACN105475058A权利要求书1/1页1.植物辅助防霜冻装置，其特征在于：包括立柱（7）及其顶部的转轴（11），所述转轴（11）上通过与其铰接的摆杆（6）连接轴流风机（5）；所述立柱（7）的顶部还设有齿轮箱（10）、电机（13）、齿轮箱电机输出轴（1），所述齿轮箱电机输出轴（1）连接在齿轮箱（10）内的上获取动力源；所述齿轮箱电机输出轴（1）通过传动轴（12）与转轴（11）活动连接；所述电机（13）驱动齿轮箱电机输出轴（1）转动，从而带动摆杆（6）转动，进而带动轴流风机（5）转动；所述立柱（7）的底部位置还连接有升降装置，所述升降装置包括升降电机（15）、电机轴（16）和蜗杆（18），所述电机轴（16）一端连接在升降电机（15）的输出端，并且其另一端连接蜗杆（18），所述转轴（11）的底部还连接有升降轴芯（17），所述升降轴芯（17）底部设有升降凸轮（14），所述升降凸轮（14）与蜗杆（18）配合转动。2.根据权利要求1所述的植物辅助防霜冻装置，其特征在于：所述齿轮箱电机输出轴（1）上还连接有以其为中心转动的曲柄（2），所述曲柄（2）通过连杆（4）连接在摆杆（6）上，所述连杆（4）通过铰支（3）与曲柄（2）活动连接。3.根据权利要求2所述的植物辅助防霜冻装置，其特征在于：所述曲柄（2）与齿轮箱输出轴（1）连接位置处还设有凸轮（9），所述凸轮（9）上设置有至上两个凸缘（91）。4.根据权利要求1或2所述的植物辅助防霜冻装置，其特征在于：所述摆杆（6）通过销轴（8）与立柱的转轴（11）铰接。5.根据权利要求4所述的植物辅助防霜冻装置，其特征在于：所述摆杆（6）和轴流风机（5）连接在距离立柱（7）地面为2.5-6m高度位置处摆动。6.根据权利要求1所述的植物辅助防霜冻装置，其特征在于：所述电机（13）为低转速电机，并且其转动速度为0.3-1r/min。2CN105475058A说明书1/3页植物辅助防霜冻装置技术领域[0001]本发明涉及植物防霜冻技术领域，特别是涉及植物辅助防霜冻装置。背景技术[0002]植物的生长需要阳光、水、土等气候条件的均衡供养，特别对于茶树的生长来说，对气候的要求相对较高，当遭遇到霜冻天气，茶树就会被大量冻死，难以成活。随着农业科技的发展，现在已经研制了专门的智能化防霜冻的系统设备，对茶树进行防霜冻处理，该种设备参见已经授权的专利，CN201310288428-一种防除植物霜冻害的风扇系统控制方法及装置和CN101322466B一种防除植物霜冻害的风扇系统控制方法及装置，上述两个专利分别公开了防霜冻的系统结构，但是由于上述设备的立柱需要升高至至少12米的高空中，从高空对茶园上空的气流扰动进行控制，实现防霜。虽然上述设备在一定程度上，起到了较好的防霜作用，但是由于立柱较高，安装于其上的转动云台和转动设备运行成本相对较高，并且维护不方便。[0003]此外，经过试验发现，在典型的倒春寒夜晚发生的霜害条件下，启动上述防霜冻系统，夜间每隔1h测定各点温度，并与外界气温进行比较。结果显示，风机作用前方10m和25m处的升温平均达到2.86°C，最高达到6.5°C。然而，在风机中心轴线水平投影两侧，随着宽度的增加温升也不断减小。在冠层及其上3m处的温升效果大于2m处，而在风机前方5m范围内仍然出现了霜害，主要原因在于风机安装与高空，且有很大的俯仰角，导致此范围内无气流扰动，使得冠层的冷空气不能和上方较高空气温度的气流进行混
