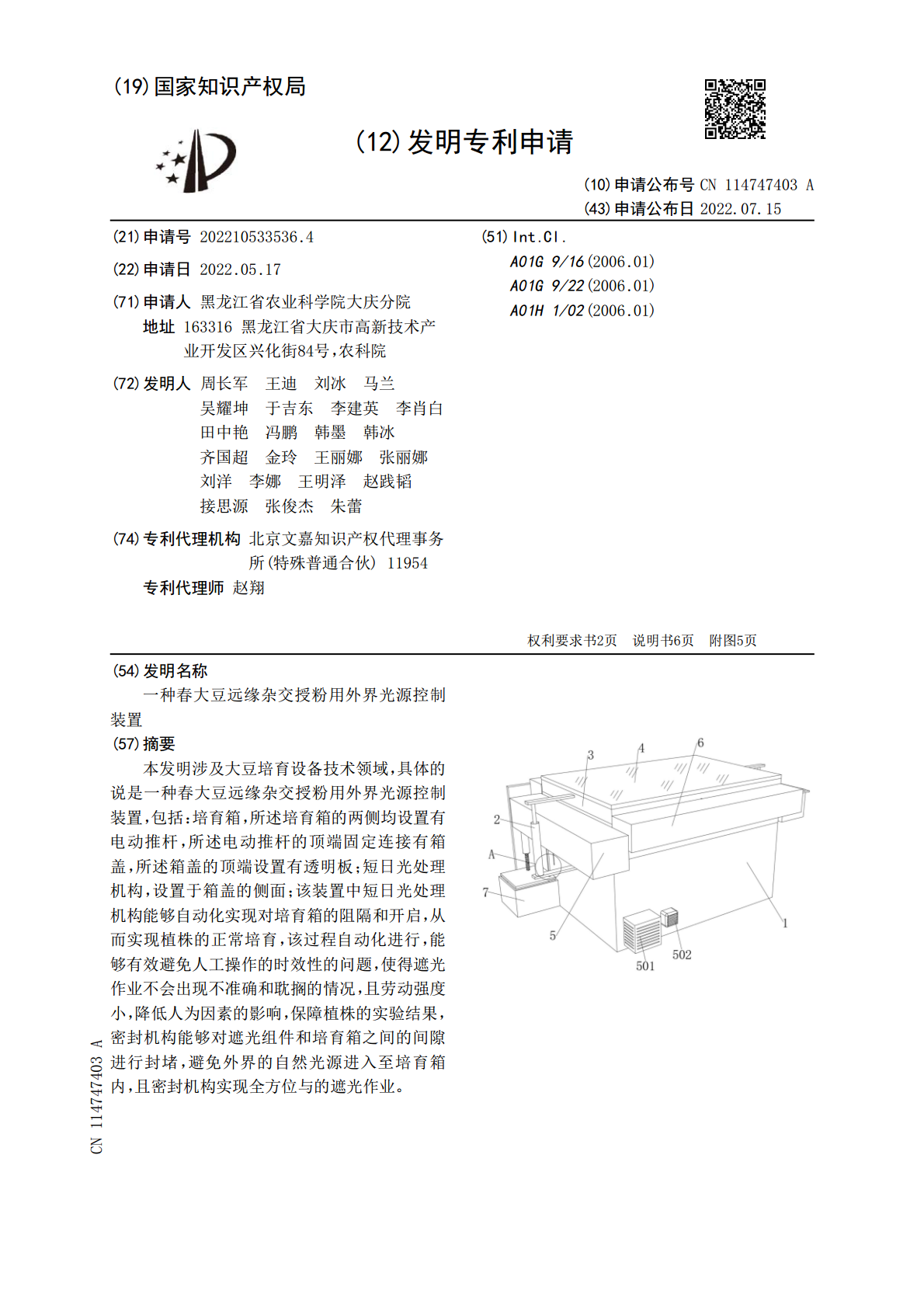

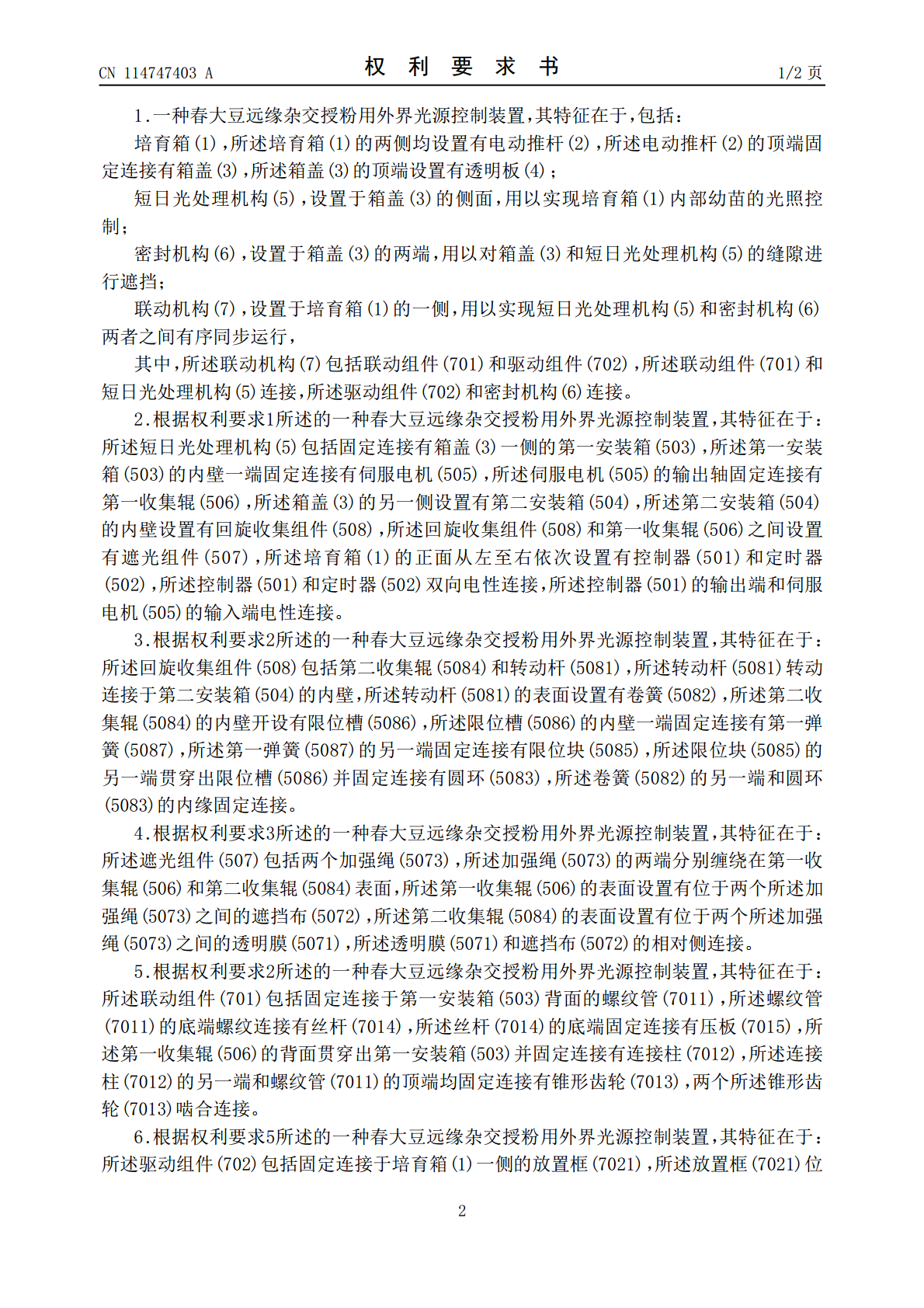

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114747403A(43)申请公布日2022.07.15(21)申请号202210533536.4(51)Int.Cl.(22)申请日2022.05.17A01G9/16(2006.01)A01G9/22(2006.01)(71)申请人黑龙江省农业科学院大庆分院A01H1/02(2006.01)地址163316黑龙江省大庆市高新技术产业开发区兴化街84号，农科院(72)发明人周长军王迪刘冰马兰吴耀坤于吉东李建英李肖白田中艳冯鹏韩墨韩冰齐国超金玲王丽娜张丽娜刘洋李娜王明泽赵践韬接思源张俊杰朱蕾(74)专利代理机构北京文嘉知识产权代理事务所(特殊普通合伙)11954专利代理师赵翔权利要求书2页说明书6页附图5页(54)发明名称一种春大豆远缘杂交授粉用外界光源控制装置(57)摘要本发明涉及大豆培育设备技术领域，具体的说是一种春大豆远缘杂交授粉用外界光源控制装置，包括：培育箱，所述培育箱的两侧均设置有电动推杆，所述电动推杆的顶端固定连接有箱盖，所述箱盖的顶端设置有透明板；短日光处理机构，设置于箱盖的侧面；该装置中短日光处理机构能够自动化实现对培育箱的阻隔和开启，从而实现植株的正常培育，该过程自动化进行，能够有效避免人工操作的时效性的问题，使得遮光作业不会出现不准确和耽搁的情况，且劳动强度小，降低人为因素的影响，保障植株的实验结果，密封机构能够对遮光组件和培育箱之间的间隙进行封堵，避免外界的自然光源进入至培育箱内，且密封机构实现全方位与的遮光作业。CN114747403ACN114747403A权利要求书1/2页1.一种春大豆远缘杂交授粉用外界光源控制装置，其特征在于，包括：培育箱(1)，所述培育箱(1)的两侧均设置有电动推杆(2)，所述电动推杆(2)的顶端固定连接有箱盖(3)，所述箱盖(3)的顶端设置有透明板(4)；短日光处理机构(5)，设置于箱盖(3)的侧面，用以实现培育箱(1)内部幼苗的光照控制；密封机构(6)，设置于箱盖(3)的两端，用以对箱盖(3)和短日光处理机构(5)的缝隙进行遮挡；联动机构(7)，设置于培育箱(1)的一侧，用以实现短日光处理机构(5)和密封机构(6)两者之间有序同步运行，其中，所述联动机构(7)包括联动组件(701)和驱动组件(702)，所述联动组件(701)和短日光处理机构(5)连接，所述驱动组件(702)和密封机构(6)连接。2.根据权利要求1所述的一种春大豆远缘杂交授粉用外界光源控制装置，其特征在于：所述短日光处理机构(5)包括固定连接有箱盖(3)一侧的第一安装箱(503)，所述第一安装箱(503)的内壁一端固定连接有伺服电机(505)，所述伺服电机(505)的输出轴固定连接有第一收集辊(506)，所述箱盖(3)的另一侧设置有第二安装箱(504)，所述第二安装箱(504)的内壁设置有回旋收集组件(508)，所述回旋收集组件(508)和第一收集辊(506)之间设置有遮光组件(507)，所述培育箱(1)的正面从左至右依次设置有控制器(501)和定时器(502)，所述控制器(501)和定时器(502)双向电性连接，所述控制器(501)的输出端和伺服电机(505)的输入端电性连接。3.根据权利要求2所述的一种春大豆远缘杂交授粉用外界光源控制装置，其特征在于：所述回旋收集组件(508)包括第二收集辊(5084)和转动杆(5081)，所述转动杆(5081)转动连接于第二安装箱(504)的内壁，所述转动杆(5081)的表面设置有卷簧(5082)，所述第二收集辊(5084)的内壁开设有限位槽(5086)，所述限位槽(5086)的内壁一端固定连接有第一弹簧(5087)，所述第一弹簧(5087)的另一端固定连接有限位块(5085)，所述限位块(5085)的另一端贯穿出限位槽(5086)并固定连接有圆环(5083)，所述卷簧(5082)的另一端和圆环(5083)的内缘固定连接。4.根据权利要求3所述的一种春大豆远缘杂交授粉用外界光源控制装置，其特征在于：所述遮光组件(507)包括两个加强绳(5073)，所述加强绳(5073)的两端分别缠绕在第一收集辊(506)和第二收集辊(5084)表面，所述第一收集辊(506)的表面设置有位于两个所述加强绳(5073)之间的遮挡布(5072)，所述第二收集辊(5084)的表面设置有位于两个所述加强绳(5073)之间的透明膜(5071)，所述透明膜(5071)和遮挡布(5072)的相对侧连接。5.根据权利要求2所述的一种春大豆远缘杂交授粉用外界光源控制装置，其特征在于：所述联动组件(701)包括固定连接于第一安装箱(503)背面的螺纹管(7011)，所述螺纹管(7011)的底端螺纹连接有丝杆(7014)，所述丝杆(7014)
