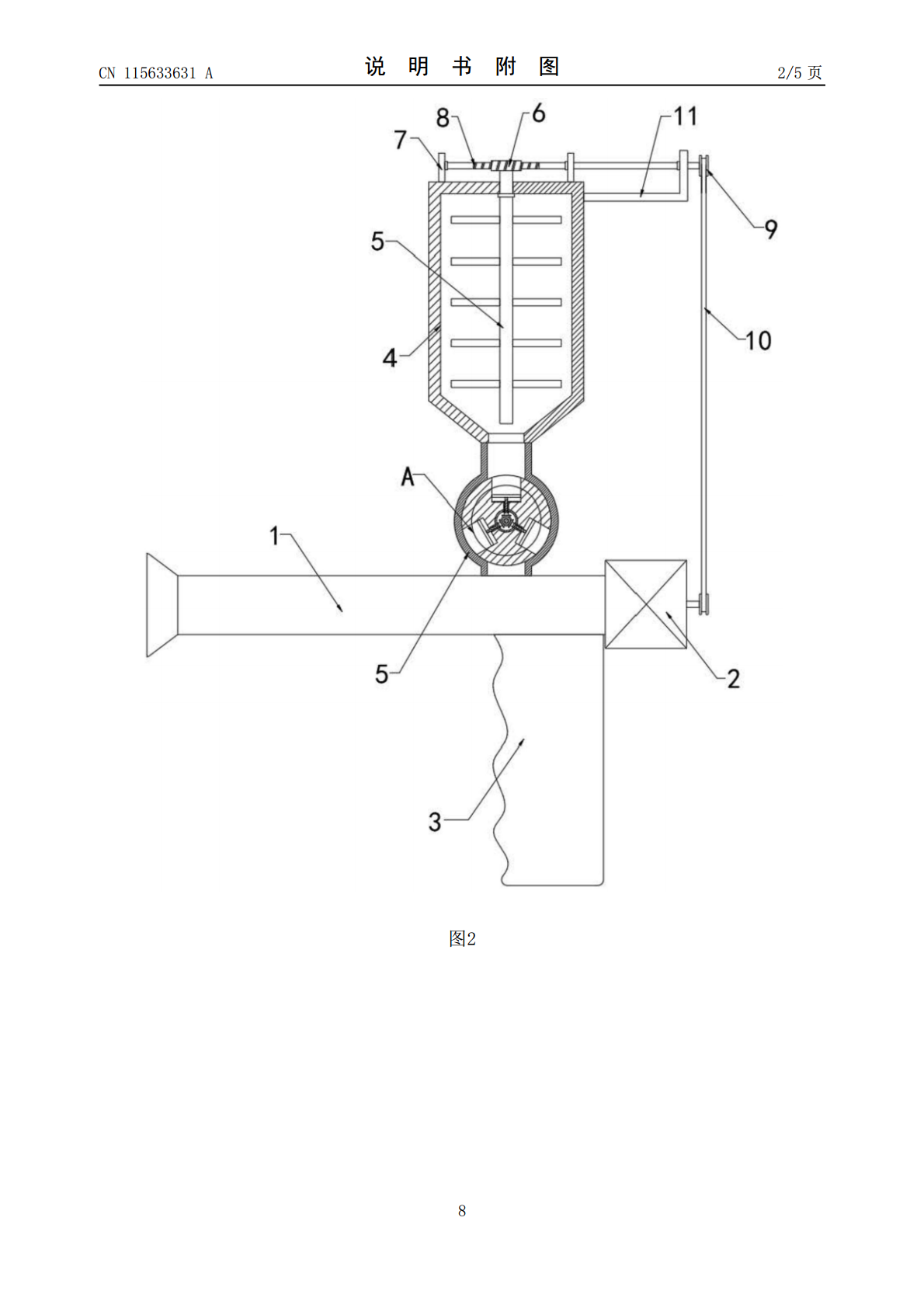

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115633631A(43)申请公布日2023.01.24(21)申请号202211098805.5(22)申请日2022.09.08(71)申请人江苏徐淮地区徐州农业科学研究所（江苏徐州甘薯研究中心）地址221121江苏省徐州市东郊东贺村(72)发明人刘立伟刘东涛马红勃刘静易媛朱雪成(74)专利代理机构北京众泽信达知识产权代理事务所(普通合伙)11701专利代理师张艳萍(51)Int.Cl.A01H1/02(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种小麦种子培育用杂交授粉装置(57)摘要本发明涉及小麦种子生产技术领域，且公开了一种小麦种子培育用杂交授粉装置，包括喷射管和吹风机，所述吹风机固定设置于喷射管的一端，所述喷射管的下端固定设置有握把，所述喷射管的上侧设置有料斗，所述喷射管的上表面开设有进料口，所述料斗的下端开设有出料口，所述出料口和进料口之间固定设置有定量壳，所述定量壳的内部设置有可调定量下料机构，所述料斗的内部设置有搅拌杆，所述搅拌杆的杆壁两侧均从上至下依次固定设置有多个搅拌叶。该小麦种子培育用杂交授粉装置，能够对定量出料的出料量进行调节，方便不同种类小麦种子授粉优点和能够对料斗内的花粉进行搅拌，能够有效防止花粉容易堵塞出料口，导致出料不畅。CN115633631ACN115633631A权利要求书1/1页1.一种小麦种子培育用杂交授粉装置，包括喷射管(1)和吹风机(2)，其特征在于：所述吹风机(2)固定设置于喷射管(1)的一端，所述喷射管(1)的下端固定设置有握把(3)，所述喷射管(1)的上侧设置有料斗(4)，所述喷射管(1)的上表面开设有进料口，所述料斗(4)的下端开设有出料口，所述出料口和进料口之间固定设置有定量壳，所述定量壳的内部设置有可调定量下料机构，所述料斗(4)的内部设置有搅拌杆(5)，所述搅拌杆(5)的杆壁两侧均从上至下依次固定设置有多个搅拌叶，所述吹风机(2)的输出轴远离喷射管(1)的一端延伸至吹风机(2)的外侧，所述搅拌杆(5)和吹风机(2)的输出轴之间设置有传动机构。2.根据权利要求1所述的一种小麦种子培育用杂交授粉装置，其特征在于：所述可调定量下料机构包括下料盘(14)和调节板(15)，所述下料盘(14)转动设置于定量壳的内部，所述下料盘(14)的中部固定套接有转管(13)，所述转管(13)的一端与定量壳的内壁转动连接，所述定量壳的前侧设置有电机(12)，所述电机(12)的输出端与转管(13)的一端固定连接，所述下料盘(14)的侧壁开设有多个下料槽，所述调节板(15)滑动设置于下料槽的内部，所述下料盘(14)的内部且与多个所述下料槽对应的位置均转动套设有内螺纹管(16)，多个所述内螺纹管(16)的内部均螺纹套接有螺纹杆(17)，多个所述螺纹杆(17)的一端均与对应的调节板(15)固定连接，所述内螺纹管(16)的一端延伸至转管(13)的内部，所述内螺纹管(16)的一端与转管(13)转动连接，所述内螺纹管(16)位于转管(13)的内侧一端固定套接有第一锥齿轮(18)，所述转管(13)的内部转动设置有转杆(19)，所述转杆(19)的杆壁固定套接有第二锥齿轮(20)，多个所述第一锥齿轮(18)均与第二锥齿轮(20)啮合连接，所述转杆(19)的后端延伸至定量壳的外侧，所述定量壳的后侧设置有固定所述转杆(19)的限位机构。3.根据权利要求1所述的一种小麦种子培育用杂交授粉装置，其特征在于：所述传动机构包括蜗轮(6)和蜗杆(8)，所述搅拌杆(5)的上端延伸至搅拌壳的上侧，所述蜗轮(6)固定套接于搅拌杆(5)的上端，所述料斗(4)的上侧固定设置有两个侧板(7)，所述蜗杆(8)转动设置于两个所述侧板(7)之间，所述蜗杆(8)与蜗轮(6)啮合连接，所述蜗杆(8)的一端和吹风机(2)输出轴的一端均固定套接有传动轮(9)，两个所述传动轮(9)通过传动带(10)传动连接。4.根据权利要求2所述的一种小麦种子培育用杂交授粉装置，其特征在于：所述限位机构包括固定板(23)和螺栓(21)，所述固定板(23)固定设置于定量壳的后侧，所述螺栓(21)螺纹套接于固定板(23)的内部，所述转杆(19)的后端侧壁开设有限位槽，所述螺栓(21)与限位槽相匹配。5.根据权利要求2所述的一种小麦种子培育用杂交授粉装置，其特征在于：所述调节板(15)和下料槽的横截面均为方形。6.根据权利要求4所述的一种小麦种子培育用杂交授粉装置，其特征在于：所述螺栓(21)的一端固定套接有转轮(22)。7.根据权利要求3所述的一种小麦种子培育用杂交授粉装置，其特征在于：所述料斗(4)的一侧固定设置有L型板(11)，所述蜗杆(8)的一端与L型板(11)转动连接。2CN1
