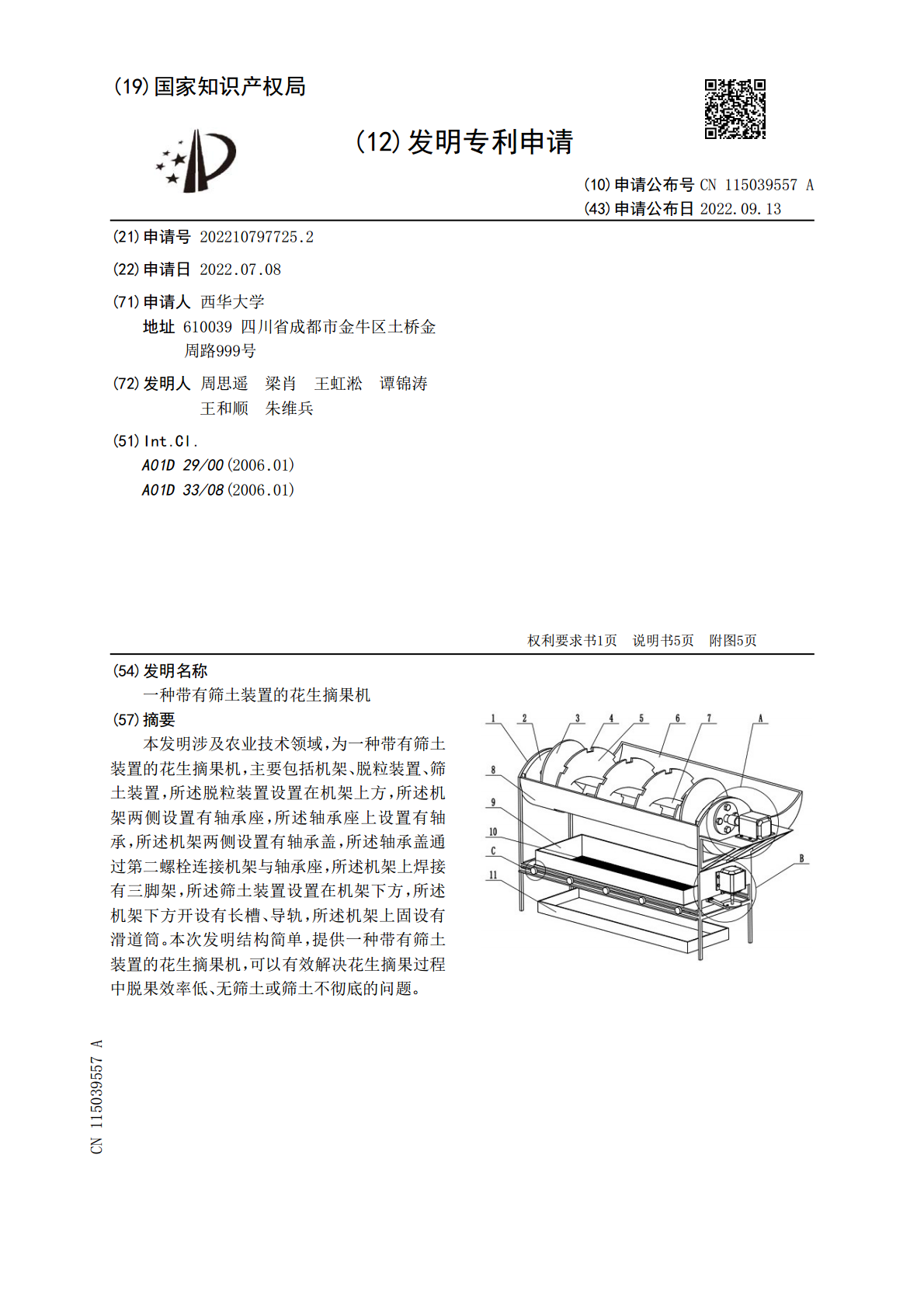

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115039557A(43)申请公布日2022.09.13(21)申请号202210797725.2(22)申请日2022.07.08(71)申请人西华大学地址610039四川省成都市金牛区土桥金周路999号(72)发明人周思遥梁肖王虹淞谭锦涛王和顺朱维兵(51)Int.Cl.A01D29/00(2006.01)A01D33/08(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种带有筛土装置的花生摘果机(57)摘要本发明涉及农业技术领域，为一种带有筛土装置的花生摘果机，主要包括机架、脱粒装置、筛土装置，所述脱粒装置设置在机架上方，所述机架两侧设置有轴承座，所述轴承座上设置有轴承，所述机架两侧设置有轴承盖，所述轴承盖通过第二螺栓连接机架与轴承座，所述机架上焊接有三脚架，所述筛土装置设置在机架下方，所述机架下方开设有长槽、导轨，所述机架上固设有滑道筒。本次发明结构简单，提供一种带有筛土装置的花生摘果机，可以有效解决花生摘果过程中脱果效率低、无筛土或筛土不彻底的问题。CN115039557ACN115039557A权利要求书1/1页1.一种带有筛土装置的花生摘果机，主要包括机架、脱粒装置、筛土装置，其特征在于：所述脱粒装置设置在机架（1）上方，所述机架（1）两侧设置有轴承座（2），所述轴承座（2）上设置有轴承（46），所述机架（1）两侧设置有轴承盖（20），所述轴承盖（20）通过第二螺栓（17）连接机架（1）与轴承座（2），所述机架（1）上焊接有三脚架（16），所述筛土装置设置在机架（1）下方，所述机架（1）下方开设有长槽（37）、导轨（39），所述机架（1）上固设有滑道筒（8）；所述脱粒装置主要包括主轴（18）、套筒（7）、扯果叶片（5），所述主轴（18）通过第一螺栓（40）连接在套筒（7）中，所述套筒（7）上固设有扯果叶片（5），所述扯果叶片（5）上开设有通槽（4），所述扯果叶片（5）两侧设置有挡板（3），所述主轴（18）套在轴承（46）内，为过渡配合连接，所述主轴（18）一侧设置有第一电机（13），所述第一电机（13）通过第一联轴器（19）与主轴（18）连接，所述第一电机（13）上设置有第一固定板（12），所述第一固定板（12）通过第三螺栓（14）与第一螺母（15）连接在三脚架（16）上；所述筛土装置主要包括凸块（28）、连杆（27）、圆轮机构（25），所述凸块（28）一侧固设在置物盒（35）上，所述凸块（28）另一侧通过第一转轴（29）连接有连杆（27），所述连杆（27）通过第二转轴（26）连接有圆轮机构（25），所述圆轮机构（25）上方设置有第二电机（22），所述圆轮机构（25）通过第二联轴器（24）与第二电机（22）连接，所述第二电机（22）上设置有第二固定板（23）、第三固定板（30），所述机架（1）上靠近第二电机（22）一侧固设有支撑板（21），所述第二固定板（23）通过第四螺栓（33）与第二螺母（34）连接在支撑板（21）上，所述第三固定板（30）通过第五螺栓（31）与第三螺母（32）连接在支撑板（21）上，所述置物盒（35）上设置有筛土盒（9），所述筛土盒（9）下方设置有滤网（10），所述置物盒（35）两侧通过第三转轴（36）穿过长槽（37）连接有滚轮（38），所述滚轮（38）在导轨（39）上方。2.根据权利要求1所述的一种带有筛土装置的花生摘果机，其特征在于：所述滑道筒（8）上设置有第四转轴（42），所述滑道筒（8）通过第四转轴（42）连接在第一连接块（44）一侧，所述第一连接块（44）另一侧通过第五转轴（45）连接在第二连接块（41）一侧，所述第二连接块（41）另一侧通过第六转轴（43）连接在机盖（6）上。3.根据权利要求1所述的一种带有筛土装置的花生摘果机，其特征在于：所述机架（1）下方设置有一接土盒（11）。2CN115039557A说明书1/5页一种带有筛土装置的花生摘果机技术领域[0001]本发明属于农业技术领域，涉及一种脱粒装置，为一种带有筛土装置的花生摘果机。背景技术[0002]以前，农民收获花生大多数还是手工摘果。收花生一般都是整兜拔起，根茎和花生颗粒还连在一起，由于没有时间将花生拆粒，将它们堆在一起，先忙其他农活去了，会造成堆积高温、霉烂。用人工拆粒很消耗劳力，浪费时间，又影响花生的及时采收。[0003]随着科技的发展，现在的花生摘果机逐渐普及大众，在滚筒形式上，大都采用弓齿式和纹杆式两种滚筒，摘果过程主要是依靠弓齿或纹杆与凹板之间的击打与搓揉将花生茎蔓上的花生果分离，这样很容易使花生壳破碎，造成果实的破碎率高，在储存过程中，破碎的花生易产生霉变，影响整批花生的品质，而且打下来的花生上会粘有或多或少的土，在搬运
