高效杂交小麦制种授粉器.pdf

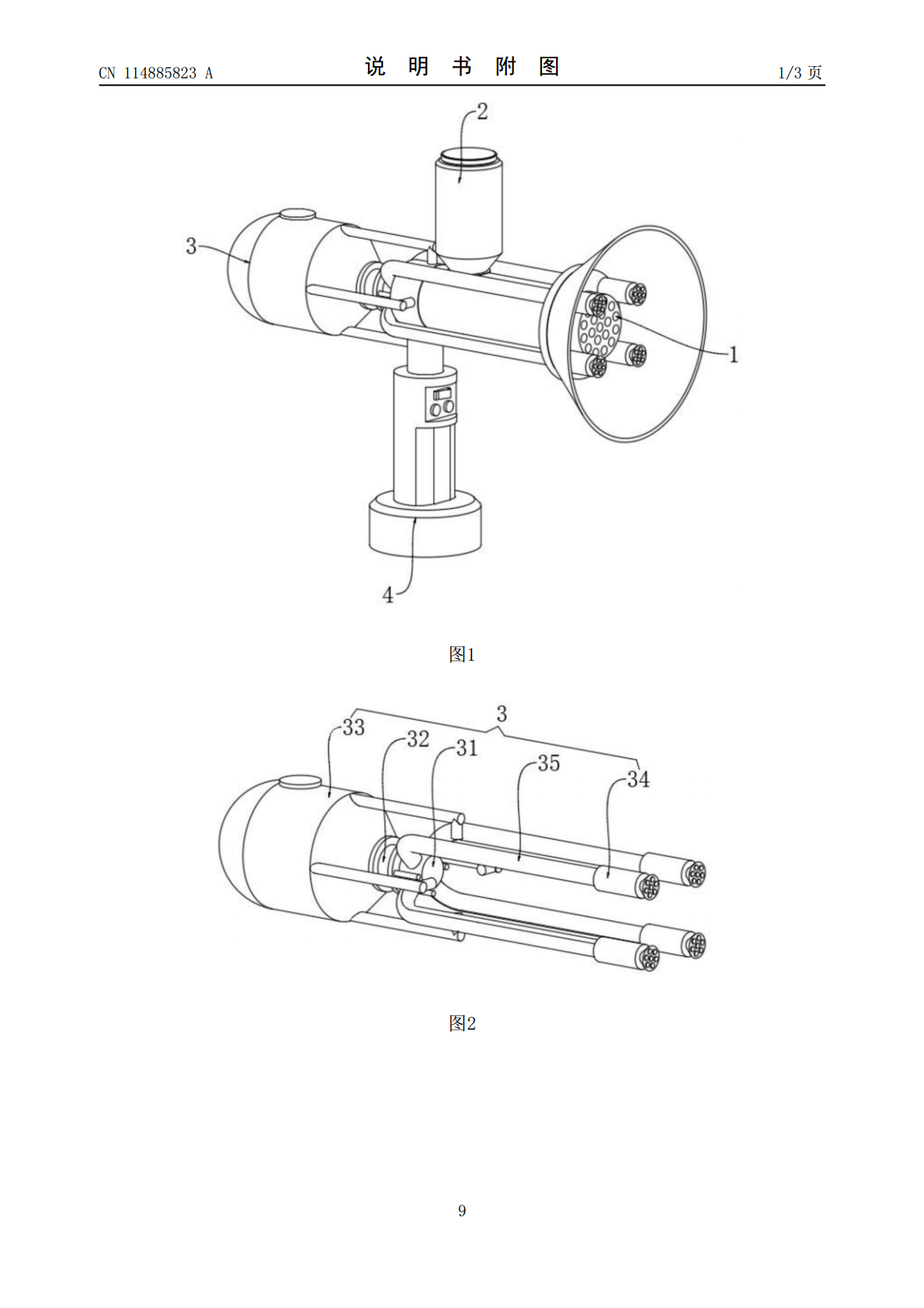

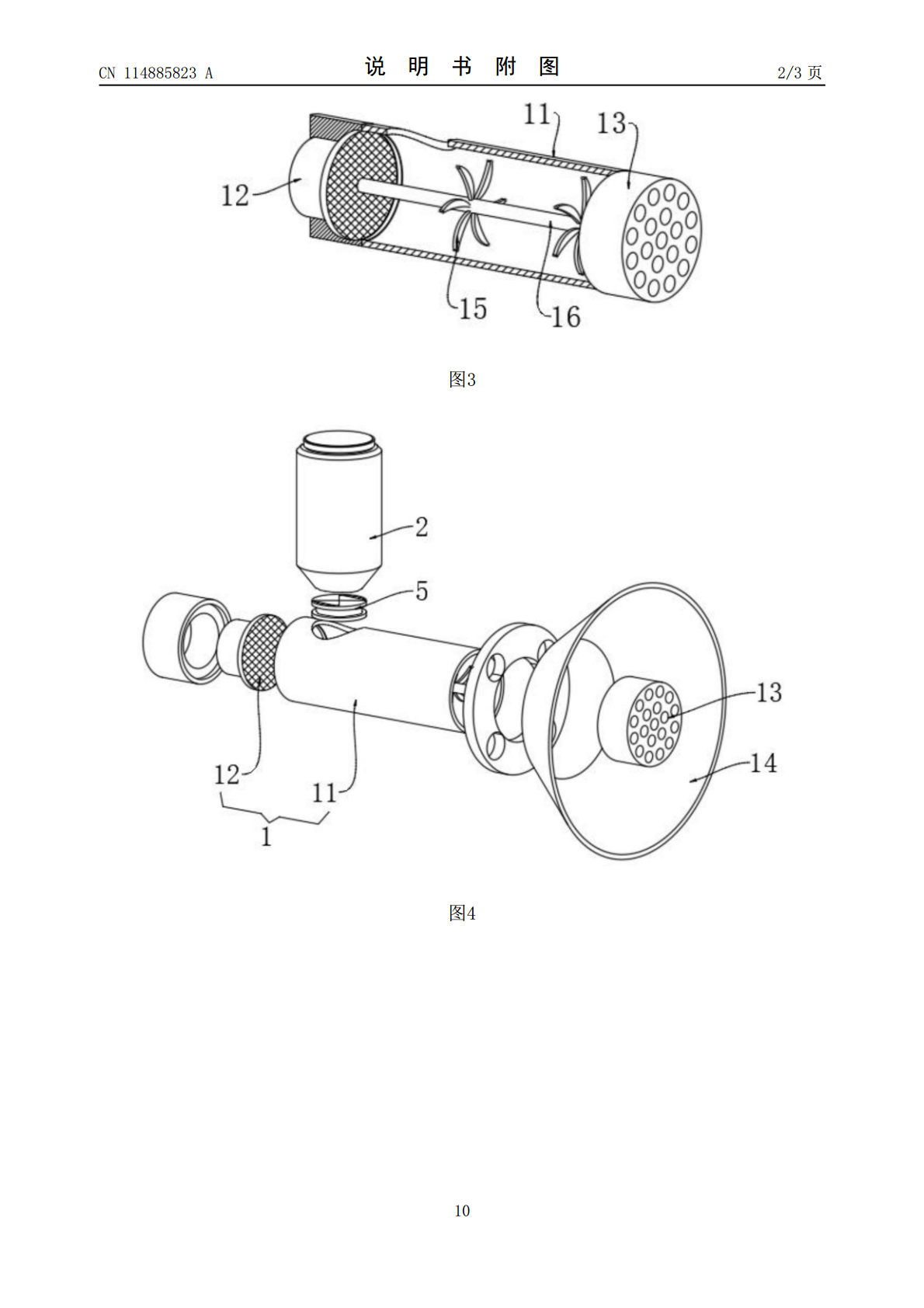

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114885823A(43)申请公布日2022.08.12(21)申请号202210427284.7(22)申请日2022.04.21(71)申请人山西农业大学农学院(山西省农业科学院作物科学研究所)地址030000山西省太原市龙城大街81号(72)发明人牛瑜琦任永康刘江逯成芳唐朝晖杨晟(74)专利代理机构合肥东信智谷知识产权代理事务所(普通合伙)34143专利代理师张世楚(51)Int.Cl.A01H1/02(2006.01)权利要求书1页说明书6页附图3页(54)发明名称高效杂交小麦制种授粉器(57)摘要本发明提供了高效杂交小麦制种授粉器，包括喷粉组件，所述喷粉组件的顶部设置有粉盒，所述粉盒的底端设置有电控阀，所述喷粉组件上还设置有喷雾组件，并在喷粉组件的底部设置有控制组件；且控制组件控制喷雾组件喷出水雾混合入喷粉组件喷出的花粉中，使花粉粘附在小麦穗上。本发明通过控制组件控制喷粉组件、喷雾组件以及电控阀同时运行，电控阀开启后，粉盒内部的花粉进入喷粉组件中，此时喷粉组件喷出花粉，喷雾组件同步喷出水雾，水雾与花粉混合后附着在小麦穗上，该授粉器在授粉时对花粉做加湿处理，使花粉附着在小麦穗上的粘度增大，从而避免在强风天气时，花粉被强风从小麦穗上吹落，授粉效果好。CN114885823ACN114885823A权利要求书1/1页1.高效杂交小麦制种授粉器，包括喷粉组件(1)，其特征在于：控制组件(4)，设置在喷粉组件(1)的底部；喷雾组件(3)，设置在喷粉组件(1)上，控制组件(4)控制喷雾组件(3)喷出水雾混合入喷粉组件(1)喷出的花粉中，使花粉粘附在小麦穗上。2.根据权利要求1所述的高效杂交小麦制种授粉器，其特征在于：所述喷粉组件(1)的顶部设置有粉盒(2)，所述粉盒(2)的底端设置有电控阀(5)，电控阀(5)开启后，粉盒(2)为喷粉组件(1)供粉。3.根据权利要求2所述的高效杂交小麦制种授粉器，其特征在于：所述喷粉组件(1)包括通管(11)、风机(12)、喷粉头(13)以及锥形罩(14)。4.根据权利要求3所述的高效杂交小麦制种授粉器，其特征在于：所述风机(12)固定在通管(11)的一端，且风机(12)的外侧还套设有防护罩，防护罩与通管(11)固定连接，喷粉头(13)固定在通管(11)远离风机(12)的一端，锥形罩(14)套设在喷粉头(13)的外侧，且锥形罩(14)与通管(11)固定焊接。5.根据权利要求4所述的高效杂交小麦制种授粉器，其特征在于：所述通管(11)的内部还设置有扇叶(15)，所述扇叶(15)至少设置为两组，且扇叶(15)的中部还固定设置有轴杆(16)，轴杆(16)与喷粉头(13)通过轴承活动连接。6.根据权利要求3所述的高效杂交小麦制种授粉器，其特征在于：所述喷雾组件(3)包括集水管(31)、增压泵(32)、水筒(33)、雾化喷头(34)以及导管(35)。7.根据权利要求6所述的高效杂交小麦制种授粉器，其特征在于：所述雾化喷头(34)至少设置为四个，且雾化喷头(34)设置在喷粉头(13)的外侧，雾化喷头(34)关于喷粉头(13)呈中心对称分布设置，集水管(31)固定在防护罩远离通管(11)的一端，且雾化喷头(34)与集水管(31)通过导管(35)导通连接，增压泵(32)固定在集水管(31)远离防护罩的一端，水筒(33)固定在增压泵(32)远离集水管(31)的一端，且集水管(31)与水筒(33)通过增压泵(32)连通。8.根据权利要求7所述的高效杂交小麦制种授粉器，其特征在于：所述控制组件(4)包括手柄(41)、底座(42)、电源(43)、伸缩杆(44)、开关(45)、第一按键(46)以及第二按键(47)。9.根据权利要求8所述的高效杂交小麦制种授粉器，其特征在于：所述第一按键(46)与第二按键(47)并联，且第一按键(46)、开关(45)以及电源(43)之间串联，第二按键(47)、开关(45)以及电源(43)之间串联，第一按键(46)与风机(12)以及电控阀(5)串联，第二按键(47)与增压泵(32)串联。10.根据权利要求8或9所述的高效杂交小麦制种授粉器，其特征在于：所述底座(42)固定在手柄(41)的底部，电源(43)嵌入设置在底座(42)中，伸缩杆(44)嵌入设置在手柄(41)的内部，且防护罩与手柄(41)通过伸缩杆(44)连接，开关(45)、第一按键(46)以及第二按键(47)均设置在手柄(41)的顶部一侧。2CN114885823A说明书1/6页高效杂交小麦制种授粉器技术领域[0001]本发明涉及授粉器技术领域，尤其涉及高效杂交小麦制种授粉器。背景技术[0002]杂交水稻、杂交小麦和杂交玉米种的推广应用对确保我国粮食生产、增产、稳产至关
