一种农业种植用苗木生根辅助护理装置.pdf

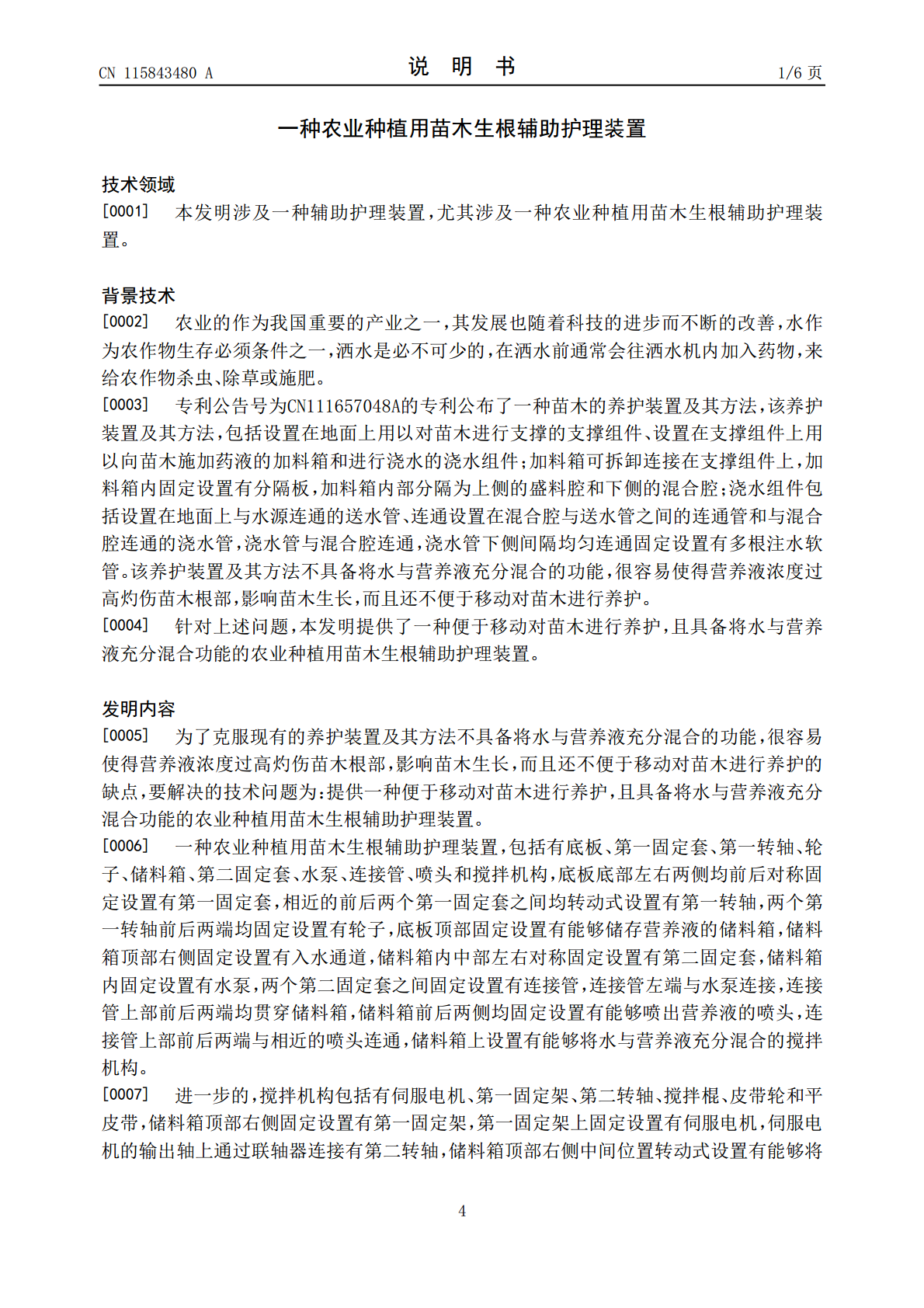

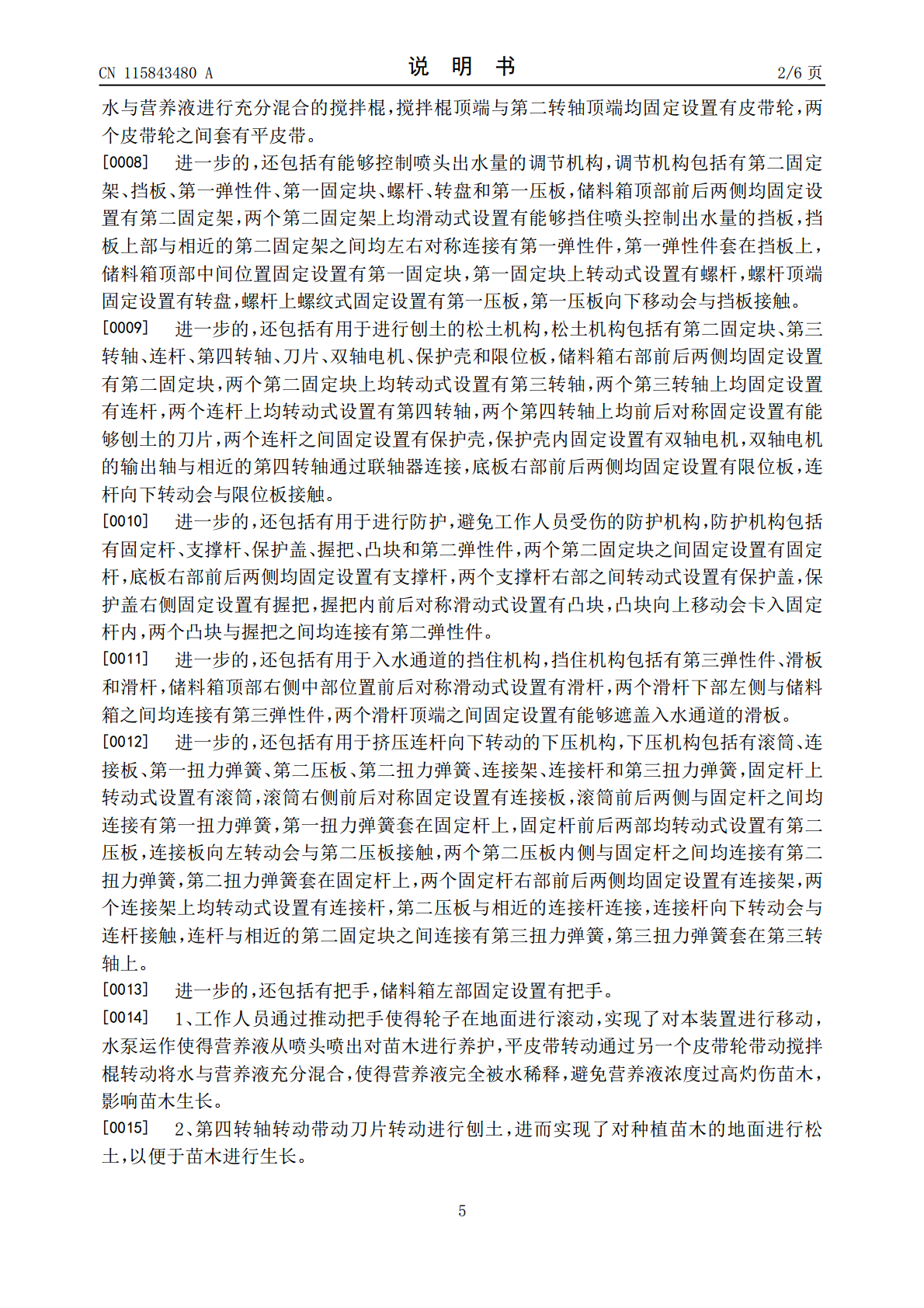

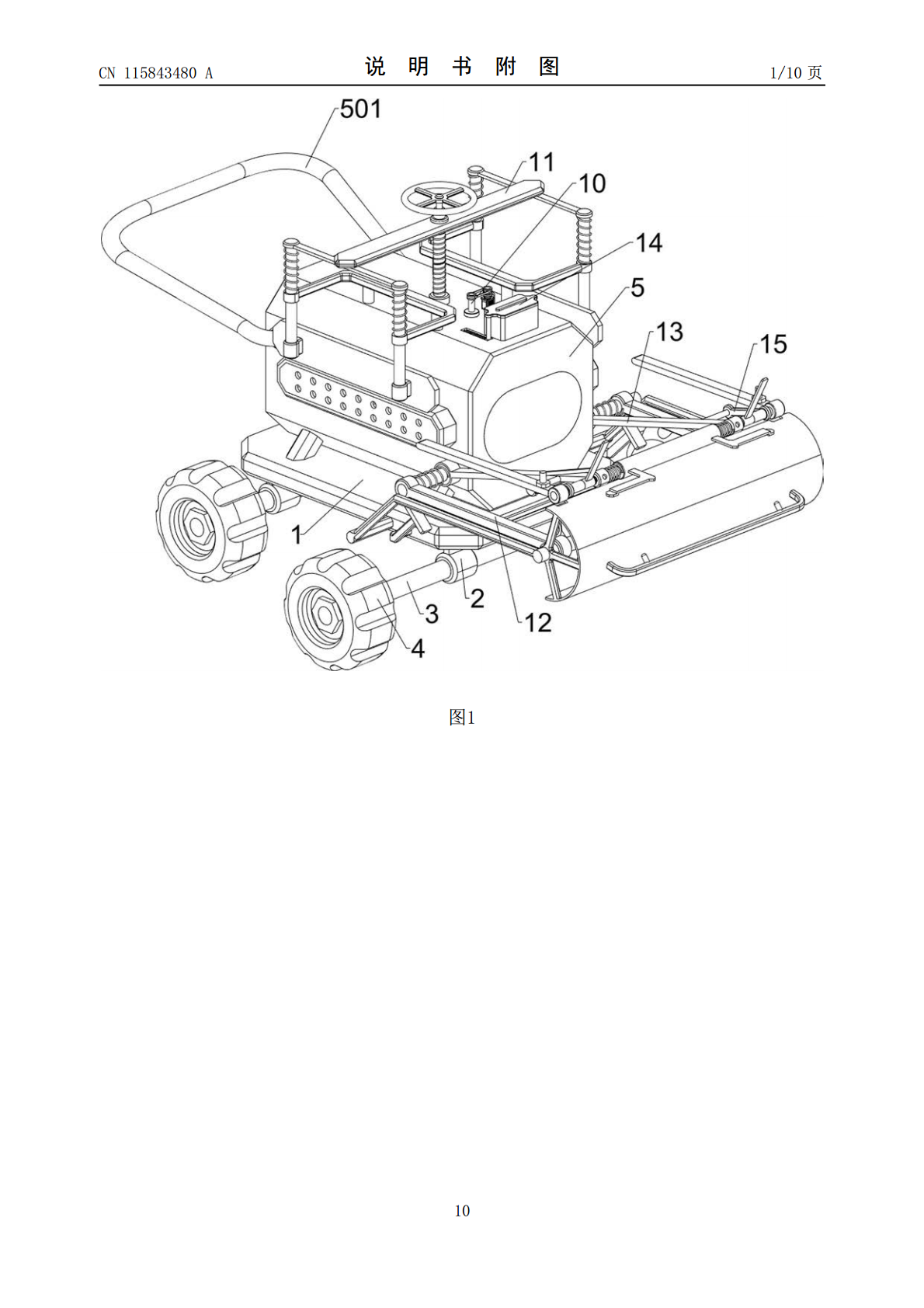

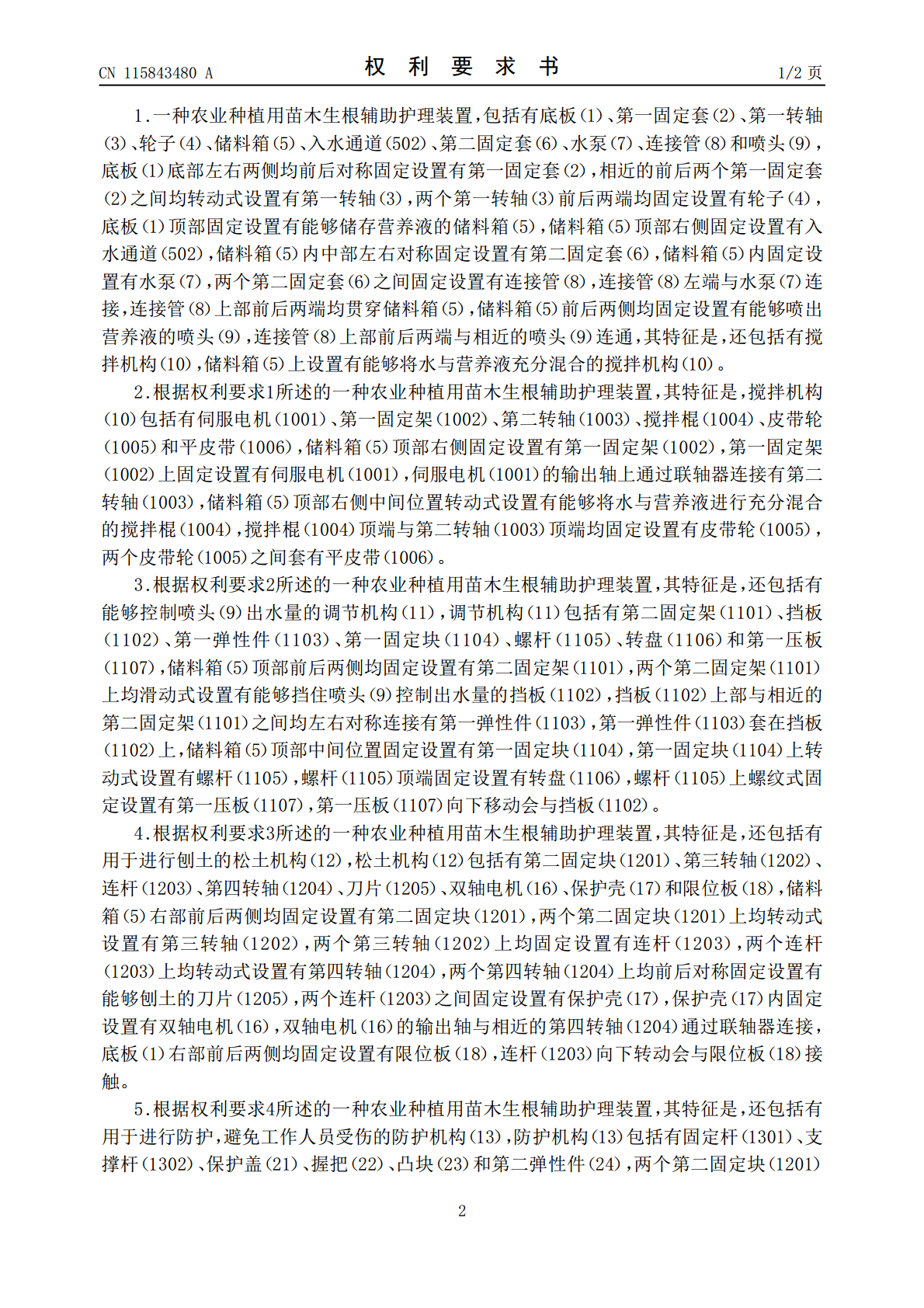

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115843480A(43)申请公布日2023.03.28(21)申请号202211637604.8(22)申请日2022.12.20(71)申请人李正地址611430四川省成都市新津区普兴街道新科大道480号3栋2层202室(72)发明人李正(51)Int.Cl.A01B49/06(2006.01)A01C23/04(2006.01)B05B15/25(2018.01)A01B33/12(2006.01)权利要求书2页说明书6页附图10页(54)发明名称一种农业种植用苗木生根辅助护理装置(57)摘要本发明涉及一种辅助护理装置，尤其涉及一种农业种植用苗木生根辅助护理装置。本发明提供一种便于移动对苗木进行养护，且具备将水与营养液充分混合功能的农业种植用苗木生根辅助护理装置。本发明提供了这样一种农业种植用苗木生根辅助护理装置，包括有底板、第一固定套和第一转轴，底板底部左右两侧均前后对称固定设置有第一固定套，相近的前后两个第一固定套之间均转动式设置有第一转轴。工作人员通过推动把手使得轮子在地面进行滚动，实现了对本装置进行移动，水泵运作使得营养液从喷头喷出对苗木进行养护，平皮带转动通过另一个皮带轮带动搅拌棍转动将水与营养液充分混合，使得营养液完全被水稀释，避免营养液浓度过高灼伤苗木，影响苗木生长。CN115843480ACN115843480A权利要求书1/2页1.一种农业种植用苗木生根辅助护理装置，包括有底板（1）、第一固定套（2）、第一转轴（3）、轮子（4）、储料箱（5）、入水通道（502）、第二固定套（6）、水泵（7）、连接管（8）和喷头（9），底板（1）底部左右两侧均前后对称固定设置有第一固定套（2），相近的前后两个第一固定套（2）之间均转动式设置有第一转轴（3），两个第一转轴（3）前后两端均固定设置有轮子（4），底板（1）顶部固定设置有能够储存营养液的储料箱（5），储料箱（5）顶部右侧固定设置有入水通道（502），储料箱（5）内中部左右对称固定设置有第二固定套（6），储料箱（5）内固定设置有水泵（7），两个第二固定套（6）之间固定设置有连接管（8），连接管（8）左端与水泵（7）连接，连接管（8）上部前后两端均贯穿储料箱（5），储料箱（5）前后两侧均固定设置有能够喷出营养液的喷头（9），连接管（8）上部前后两端与相近的喷头（9）连通，其特征是，还包括有搅拌机构（10），储料箱（5）上设置有能够将水与营养液充分混合的搅拌机构（10）。2.根据权利要求1所述的一种农业种植用苗木生根辅助护理装置，其特征是，搅拌机构（10）包括有伺服电机（1001）、第一固定架（1002）、第二转轴（1003）、搅拌棍（1004）、皮带轮（1005）和平皮带（1006），储料箱（5）顶部右侧固定设置有第一固定架（1002），第一固定架（1002）上固定设置有伺服电机（1001），伺服电机（1001）的输出轴上通过联轴器连接有第二转轴（1003），储料箱（5）顶部右侧中间位置转动式设置有能够将水与营养液进行充分混合的搅拌棍（1004），搅拌棍（1004）顶端与第二转轴（1003）顶端均固定设置有皮带轮（1005），两个皮带轮（1005）之间套有平皮带（1006）。3.根据权利要求2所述的一种农业种植用苗木生根辅助护理装置，其特征是，还包括有能够控制喷头（9）出水量的调节机构（11），调节机构（11）包括有第二固定架（1101）、挡板（1102）、第一弹性件（1103）、第一固定块（1104）、螺杆（1105）、转盘（1106）和第一压板（1107），储料箱（5）顶部前后两侧均固定设置有第二固定架（1101），两个第二固定架（1101）上均滑动式设置有能够挡住喷头（9）控制出水量的挡板（1102），挡板（1102）上部与相近的第二固定架（1101）之间均左右对称连接有第一弹性件（1103），第一弹性件（1103）套在挡板（1102）上，储料箱（5）顶部中间位置固定设置有第一固定块（1104），第一固定块（1104）上转动式设置有螺杆（1105），螺杆（1105）顶端固定设置有转盘（1106），螺杆（1105）上螺纹式固定设置有第一压板（1107），第一压板（1107）向下移动会与挡板（1102）。4.根据权利要求3所述的一种农业种植用苗木生根辅助护理装置，其特征是，还包括有用于进行刨土的松土机构（12），松土机构（12）包括有第二固定块（1201）、第三转轴（1202）、连杆（1203）、第四转轴（1204）、刀片（1205）、双轴电机（16）、保护壳（17）和限位板（18），储料箱（5）右部前后两侧均固定设置有第二固定块（1201），两个第二固定块（1201）上均转动式设置有第三转轴（12
