一种农业种植用苗木运输装置.pdf

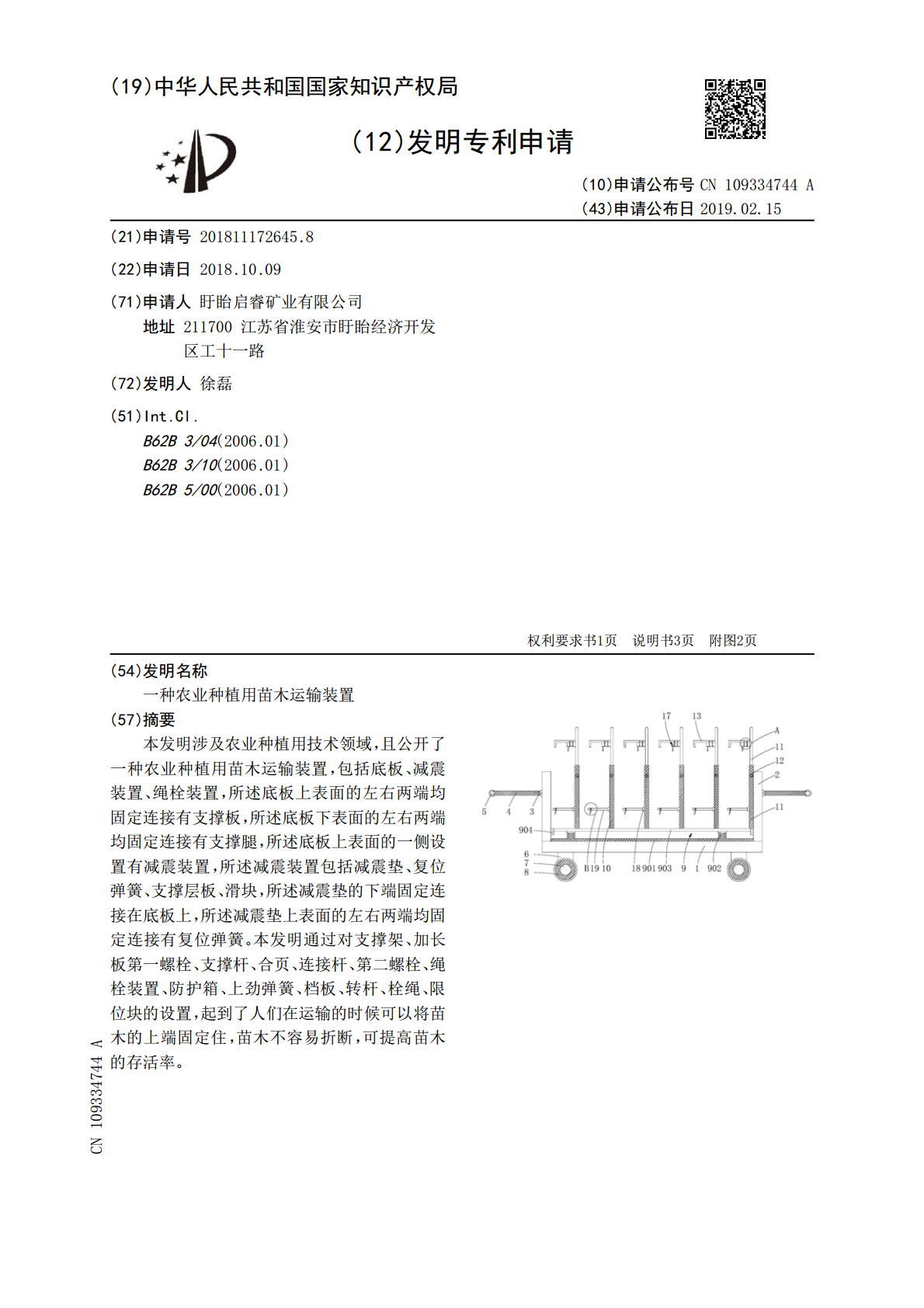

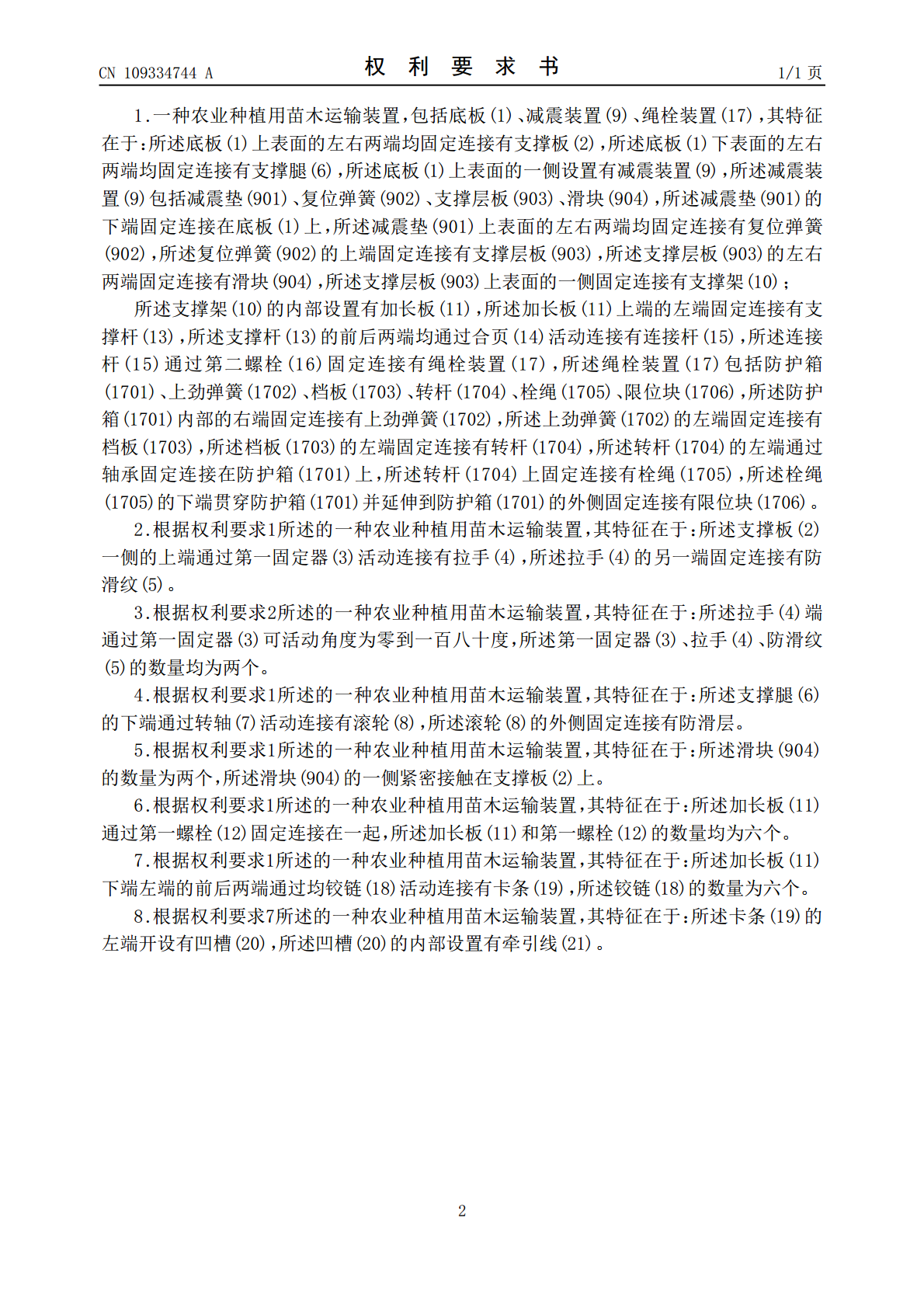

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109334744A(43)申请公布日2019.02.15(21)申请号201811172645.8(22)申请日2018.10.09(71)申请人盱眙启睿矿业有限公司地址211700江苏省淮安市盱眙经济开发区工十一路(72)发明人徐磊(51)Int.Cl.B62B3/04(2006.01)B62B3/10(2006.01)B62B5/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种农业种植用苗木运输装置(57)摘要本发明涉及农业种植用技术领域，且公开了一种农业种植用苗木运输装置，包括底板、减震装置、绳栓装置，所述底板上表面的左右两端均固定连接有支撑板，所述底板下表面的左右两端均固定连接有支撑腿，所述底板上表面的一侧设置有减震装置，所述减震装置包括减震垫、复位弹簧、支撑层板、滑块，所述减震垫的下端固定连接在底板上，所述减震垫上表面的左右两端均固定连接有复位弹簧。本发明通过对支撑架、加长板第一螺栓、支撑杆、合页、连接杆、第二螺栓、绳栓装置、防护箱、上劲弹簧、档板、转杆、栓绳、限位块的设置，起到了人们在运输的时候可以将苗木的上端固定住，苗木不容易折断，可提高苗木的存活率。CN109334744ACN109334744A权利要求书1/1页1.一种农业种植用苗木运输装置，包括底板(1)、减震装置(9)、绳栓装置(17)，其特征在于：所述底板(1)上表面的左右两端均固定连接有支撑板(2)，所述底板(1)下表面的左右两端均固定连接有支撑腿(6)，所述底板(1)上表面的一侧设置有减震装置(9)，所述减震装置(9)包括减震垫(901)、复位弹簧(902)、支撑层板(903)、滑块(904)，所述减震垫(901)的下端固定连接在底板(1)上，所述减震垫(901)上表面的左右两端均固定连接有复位弹簧(902)，所述复位弹簧(902)的上端固定连接有支撑层板(903)，所述支撑层板(903)的左右两端固定连接有滑块(904)，所述支撑层板(903)上表面的一侧固定连接有支撑架(10)；所述支撑架(10)的内部设置有加长板(11)，所述加长板(11)上端的左端固定连接有支撑杆(13)，所述支撑杆(13)的前后两端均通过合页(14)活动连接有连接杆(15)，所述连接杆(15)通过第二螺栓(16)固定连接有绳栓装置(17)，所述绳栓装置(17)包括防护箱(1701)、上劲弹簧(1702)、档板(1703)、转杆(1704)、栓绳(1705)、限位块(1706)，所述防护箱(1701)内部的右端固定连接有上劲弹簧(1702)，所述上劲弹簧(1702)的左端固定连接有档板(1703)，所述档板(1703)的左端固定连接有转杆(1704)，所述转杆(1704)的左端通过轴承固定连接在防护箱(1701)上，所述转杆(1704)上固定连接有栓绳(1705)，所述栓绳(1705)的下端贯穿防护箱(1701)并延伸到防护箱(1701)的外侧固定连接有限位块(1706)。2.根据权利要求1所述的一种农业种植用苗木运输装置，其特征在于：所述支撑板(2)一侧的上端通过第一固定器(3)活动连接有拉手(4)，所述拉手(4)的另一端固定连接有防滑纹(5)。3.根据权利要求2所述的一种农业种植用苗木运输装置，其特征在于：所述拉手(4)端通过第一固定器(3)可活动角度为零到一百八十度，所述第一固定器(3)、拉手(4)、防滑纹(5)的数量均为两个。4.根据权利要求1所述的一种农业种植用苗木运输装置，其特征在于：所述支撑腿(6)的下端通过转轴(7)活动连接有滚轮(8)，所述滚轮(8)的外侧固定连接有防滑层。5.根据权利要求1所述的一种农业种植用苗木运输装置，其特征在于：所述滑块(904)的数量为两个，所述滑块(904)的一侧紧密接触在支撑板(2)上。6.根据权利要求1所述的一种农业种植用苗木运输装置，其特征在于：所述加长板(11)通过第一螺栓(12)固定连接在一起，所述加长板(11)和第一螺栓(12)的数量均为六个。7.根据权利要求1所述的一种农业种植用苗木运输装置，其特征在于：所述加长板(11)下端左端的前后两端通过均铰链(18)活动连接有卡条(19)，所述铰链(18)的数量为六个。8.根据权利要求7所述的一种农业种植用苗木运输装置，其特征在于：所述卡条(19)的左端开设有凹槽(20)，所述凹槽(20)的内部设置有牵引线(21)。2CN109334744A说明书1/3页一种农业种植用苗木运输装置技术领域[0001]本发明涉及农业种植用技术领域，具体为一种农业种植用苗木运输装置。背景技术[0002]苗木是具有根系和苗干的树苗。凡在苗圃中培育的树苗不论年龄大小，在未出圃之前，都称苗木。苗
