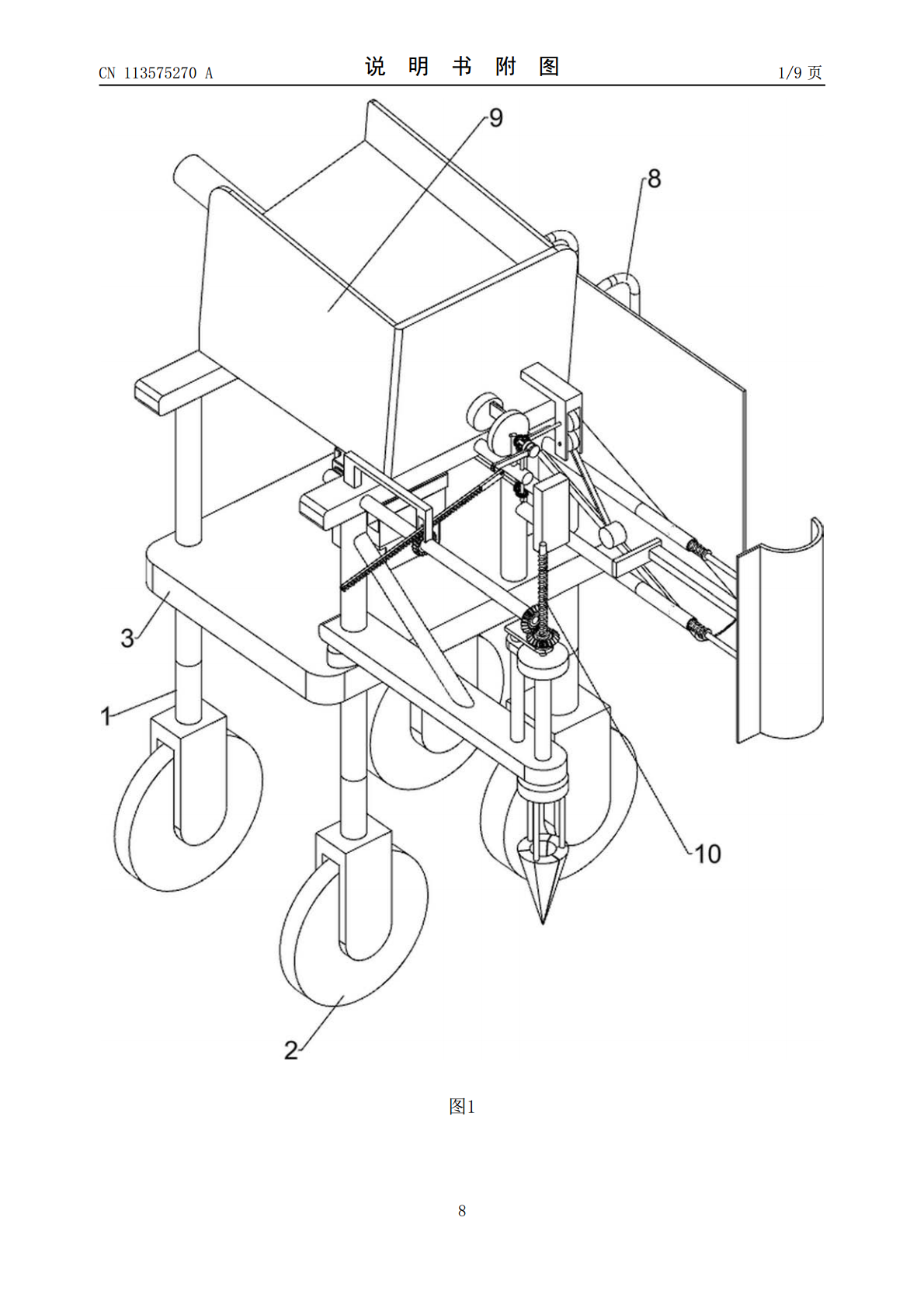

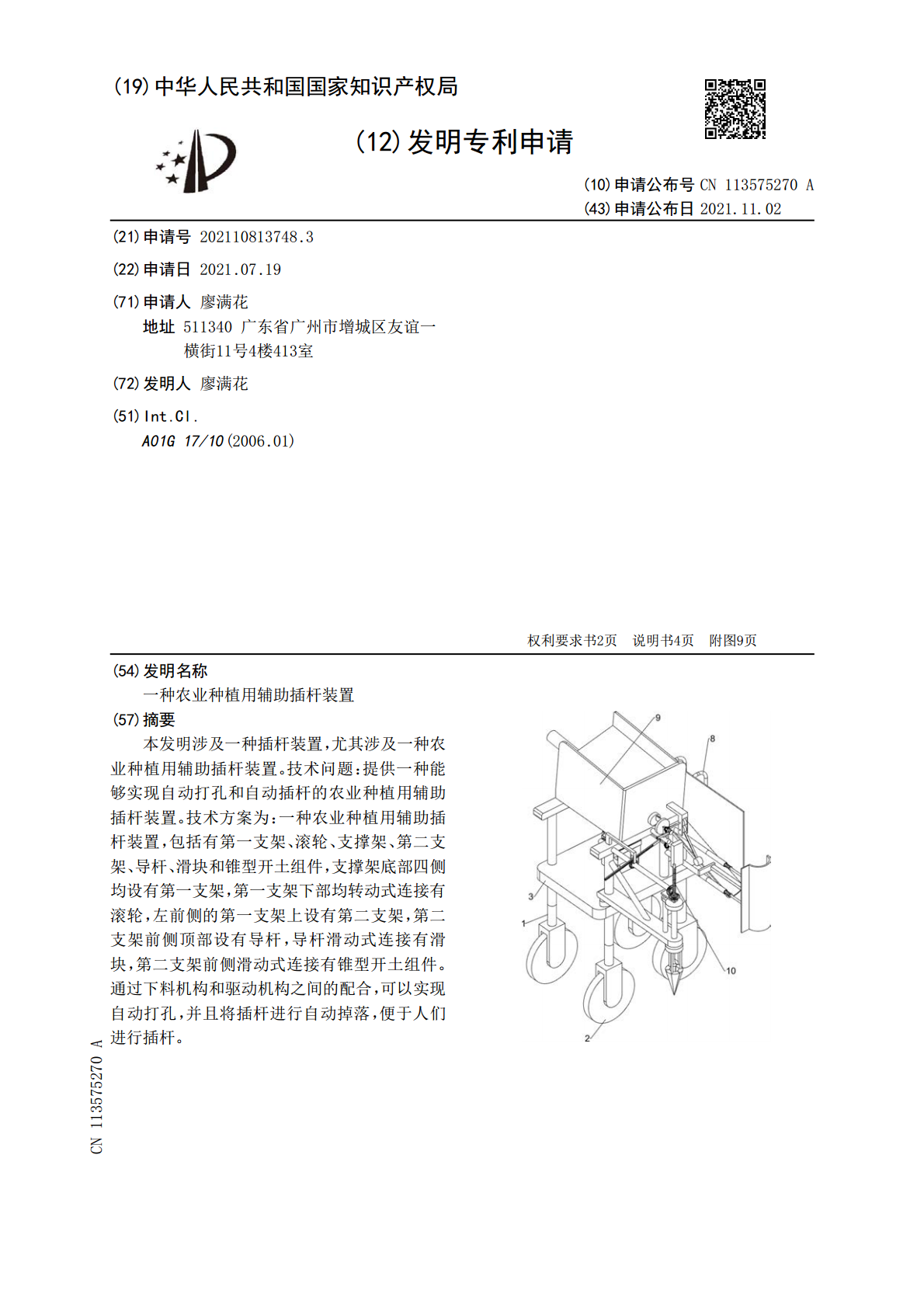

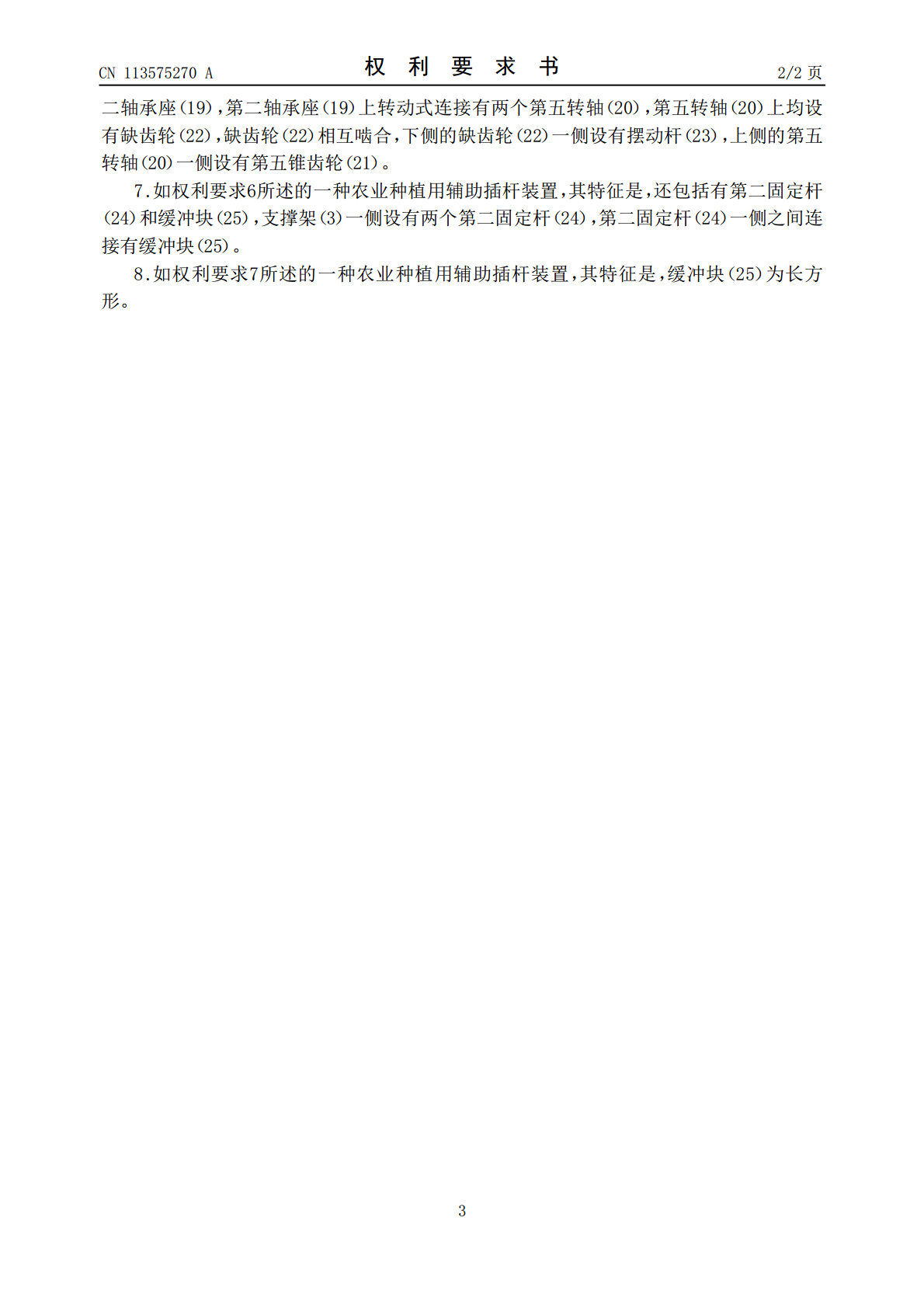

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113575270A(43)申请公布日2021.11.02(21)申请号202110813748.3(22)申请日2021.07.19(71)申请人廖满花地址511340广东省广州市增城区友谊一横街11号4楼413室(72)发明人廖满花(51)Int.Cl.A01G17/10(2006.01)权利要求书2页说明书4页附图9页(54)发明名称一种农业种植用辅助插杆装置(57)摘要本发明涉及一种插杆装置，尤其涉及一种农业种植用辅助插杆装置。技术问题：提供一种能够实现自动打孔和自动插杆的农业种植用辅助插杆装置。技术方案为：一种农业种植用辅助插杆装置，包括有第一支架、滚轮、支撑架、第二支架、导杆、滑块和锥型开土组件，支撑架底部四侧均设有第一支架，第一支架下部均转动式连接有滚轮，左前侧的第一支架上设有第二支架，第二支架前侧顶部设有导杆，导杆滑动式连接有滑块，第二支架前侧滑动式连接有锥型开土组件。通过下料机构和驱动机构之间的配合，可以实现自动打孔，并且将插杆进行自动掉落，便于人们进行插杆。CN113575270ACN113575270A权利要求书1/2页1.一种农业种植用辅助插杆装置，其特征是，包括有第一支架（1）、滚轮（2）、支撑架（3）、第二支架（4）、导杆（5）、滑块（6）、锥型开土组件（7）、手柄（8）、下料机构（9）和驱动机构（10），支撑架（3）底部四侧均设有第一支架（1），第一支架（1）均转动式连接有滚轮（2），支撑架（3）一侧上设有第二支架（4），第二支架（4）一侧顶部设有导杆（5），导杆（5）滑动式连接有滑块（6），第二支架（4）一侧滑动式连接有锥型开土组件（7），锥型开土组件（7）顶部和滑块（6）连接，支撑架（3）一侧设有两个手柄（8），支撑架（3）连接有下料机构（9），支撑架（3）、滑块（6）、导杆（5）设有驱动机构（10）。2.如权利要求1所述的一种农业种植用辅助插杆装置，其特征是，下料机构（9）包括有下料框（91）、导向板（92）、第一转动盘（93）、弧型缺挡板（94）和第一挡板（95），支撑架（3）顶部设有下料框（91），下料框（91）上设有导向板（92），下料框（91）一侧下部转动式连接有第一转动盘（93），第一转动盘（93）一侧设有弧型缺挡板（94），支撑架（3）顶部一侧设有第一挡板（95）。3.如权利要求2所述的一种农业种植用辅助插杆装置，其特征是，驱动机构（10）包括有第一轴承座（1001）、丝杆（1002）、第一转轴（1003）、第一锥齿轮组（1004）、第一齿轮（1005）、第二转轴（1006）、第三转轴（1007）、第二锥齿轮（1008）、转动杆（1009）、导向架（1010）、齿条（1011）、第四转轴（1012）、第三锥齿轮（1013）、伺服电机（1014）和第四锥齿轮（1015），导杆（5）顶部设有第一轴承座（1001），第一轴承座（1001）上螺纹式连接有丝杆（1002），丝杆（1002）底部和滑块（6）转动式连接，支撑架（3）一侧转动式连接有第一转轴（1003），第一转轴（1003）一侧设有第一锥齿轮组（1004），第一锥齿轮组（1004）和第一轴承座（1001）转动式连接，第一锥齿轮组（1004）和丝杆（1002）螺纹式连接，第一转轴（1003）一侧设有第一齿轮（1005），支撑架（3）上部一侧转动式连接有第二转轴（1006）和第三转轴（1007），第三转轴（1007）位于第二转轴（1006）上方，第二转轴（1006）上部和第三转轴（1007）上均设有第二锥齿轮（1008），第二锥齿轮（1008）相互啮合，下料框（91）一侧转动式连接有第四转轴（1012），第四转轴（1012）一侧和第二转轴（1006）一侧均设有第三锥齿轮（1013），第三锥齿轮（1013）相互啮合，支撑架（3）中部设有伺服电机（1014），伺服电机（1014）输出轴和第四转轴（1012）一侧均设有第四锥齿轮（1015），第四锥齿轮（1015）相互啮合，第三转轴（1007）一侧设有转动杆（1009），支撑架（3）顶部一侧设有导向架（1010），导向架（1010）上活动式连接有齿条（1011），齿条（1011）一侧和转动杆（1009）转动式连接，第一齿轮（1005）和齿条（1011）啮合。4.如权利要求3所述的一种农业种植用辅助插杆装置，其特征是，还包括有第二转动盘（11）、第一固定块（12）和第一固定杆（13），第三转轴（1007）一侧设有第二转动盘（11），第二转动盘（11）一侧设有第一固定块（12），第一转动盘（93）一侧偏心位置设有第一固定杆（13）。5.如权利要求4所述的一种农业种植用辅助插杆装置，其特征是，还包括有导向套（14）、伸
