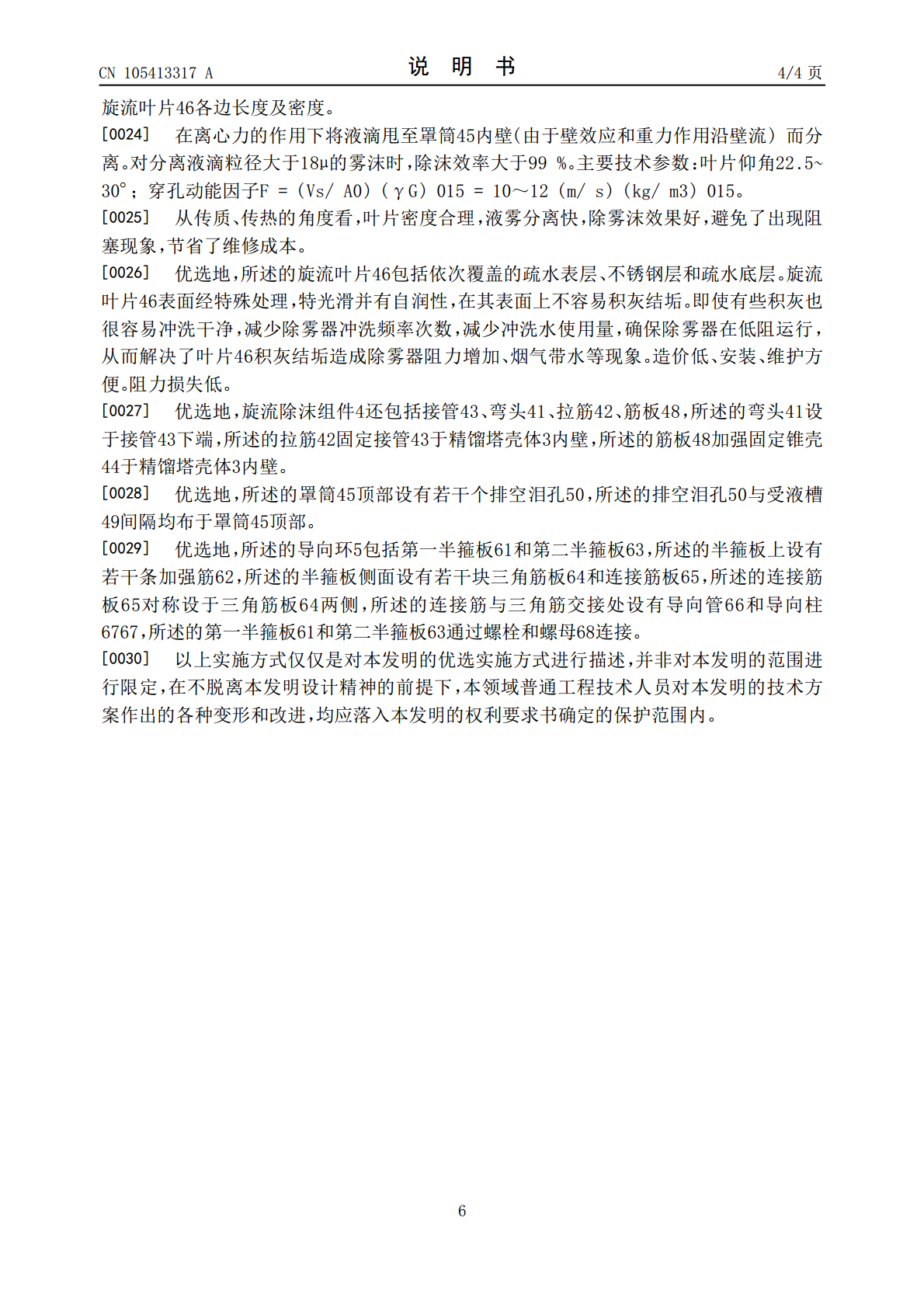

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105413317A(43)申请公布日2016.03.23(21)申请号201510899862.7(22)申请日2015.12.09(71)申请人深圳市瑞升华科技股份有限公司地址518000广东省深圳市龙华新区清祥路1号宝能科技园6栋宝汇大厦A座13楼(72)发明人郭亮周齐张小江鲍燕娟牛柯(74)专利代理机构东莞市神州众达专利商标事务所(普通合伙)44251代理人皮发泉(51)Int.Cl.B01D45/08(2006.01)B01D45/02(2006.01)B01D3/14(2006.01)权利要求书1页说明书4页附图1页(54)发明名称应用于精馏塔的液雾除沫器(57)摘要一种应用于精馏塔的液雾除沫器，包括精馏塔壳体，所述的精馏塔壳体顶部、中部和底部分别设有气体出口、液雾合成气入口和液体出口，气体出口处设有松套管法兰，所述的精馏塔壳体外壁设有由上至下分别设有吊耳、循环物料进出口组件、视镜冲洗口组件，所述的精馏塔壳体内设有导向环、旋流除沫组件，所述的导向环设于气体出口的下方并设于旋流除沫组件的上方，所述的旋流除沫组件设于液雾合成气入口的上方，所述的锥壳固定于精馏塔壳体内壁上，所述的罩筒固设于锥壳上，所述的受液槽设于罩筒顶部，所述的溢流管沿锥壳设置并与受液槽连通，所述的盲板为中心开孔的圆板，所述的盲板设于罩筒底部，所述的旋流叶片均布于罩筒内并设于盲板上方。CN105413317ACN105413317A权利要求书1/1页1.一种应用于精馏塔的液雾除沫器，包括精馏塔壳体，所述的精馏塔壳体顶部、中部和底部分别设有气体出口、液雾合成气入口和液体出口，气体出口处设有凹凸面松套管法兰和凸面松套管法兰，所述的精馏塔壳体外壁设有由上至下分别设有吊耳、循环物料进出口组件、视镜冲洗口组件，所述的精馏塔壳体内设有导向环、旋流除沫组件，所述的导向环设于气体出口的下方并设于旋流除沫组件的上方，所述的旋流除沫组件设于液雾合成气入口的上方，所述的旋流除沫组件包括锥壳、罩筒、盲板、旋流叶片和受液槽和溢流管，所述的锥壳固定于精馏塔壳体内壁上，所述的罩筒固设于锥壳上，所述的受液槽设于罩筒顶部，所述的溢流管沿锥壳设置并与受液槽连通，所述的盲板为中心开孔的圆板，所述的盲板设于罩筒底部，所述的旋流叶片均布于罩筒内并设于盲板上方，所述的旋流叶片包括底边、斜边、连接边和由底边、斜边和连接边首尾连接并组成三角形截面挡面，所述的连接边与罩筒内壁上端点连接，所述的底边一端与盲板圆周边相切固定，所述的底边另一端与罩筒内壁连接，所述的挡面与盲板成22.5－30度夹角。2.根据权利要求1所述的一种应用于精馏塔的液雾除沫器，其特征在于：所述的挡面与盲板为25度夹角。3.根据权利要求1所述的一种应用于精馏塔的液雾除沫器，其特征在于：所述的旋流叶片包括依次覆盖的疏水表层、不锈钢层和疏水底层。4.根据权利要求1所述的一种应用于精馏塔的液雾除沫器，其特征在于：所述的旋流除沫组件还包括接管、弯头、拉筋、筋板，所述的弯头设于接管下端，所述的接管与溢流管连通，所述的拉筋固定接管于精馏塔壳体内壁，所述的筋板加强固定锥壳于精馏塔壳体内壁。5.根据权利要求1所述的一种应用于精馏塔的液雾除沫器，其特征在于：所述的罩筒顶部设有若干个排空泪孔，所述的排空泪孔与受液槽间隔均布于罩筒顶部。6.根据权利要求1所述的一种应用于精馏塔的液雾除沫器，其特征在于：所述的导向环包括第一半箍板和第二半箍板，所述的半箍板上设有若干条加强筋，所述的半箍板侧面设有若干块三角筋板和连接筋板，所述的连接筋板对称设于三角筋板两侧，所述的连接筋与三角筋交接处设有导向管和导向柱，所述的第一半箍板和第二半箍板通过螺栓和螺母连接。2CN105413317A说明书1/4页应用于精馏塔的液雾除沫器技术领域[0001]本发明涉及药液提取时气态流体中液沫过滤去除雾沫领域，尤指一种应用于精馏塔的液雾除沫器。背景技术[0002]在化工、石油化工和炼油等生产中，塔设备是其中重要的设备之一，主要起到气(或汽)或液两相紧密接触，达到相际传质及传热的作用。在化工、石油化工等应用领域中，塔设备的性能对于整个设备的产能、消耗定额、三废处理及环境保护都有着重大的影响。在现有的板式塔和填料塔设备中，在进行精馏、吸收、解吸、增（减）湿等气液传质、传热单元的操作中，均是通过两相的密切接触和分离，对相间组分的传递进行促进，从而实现液体或气体提纯、增（减）湿的目的。在上述过程中，在离开填料层或板塔的气相中，均会夹带一定数量、大小不等的液滴或液沫，该物质的存在既浪费溶剂又加大了下游产品精制的难度，因此，必须将气体中雾沫控制在设定的范围内，才可达到整体制备工艺的要求。[0003]在现有除沫装置中，通常采用旋
