有机溶剂汽雾除沫器.pdf

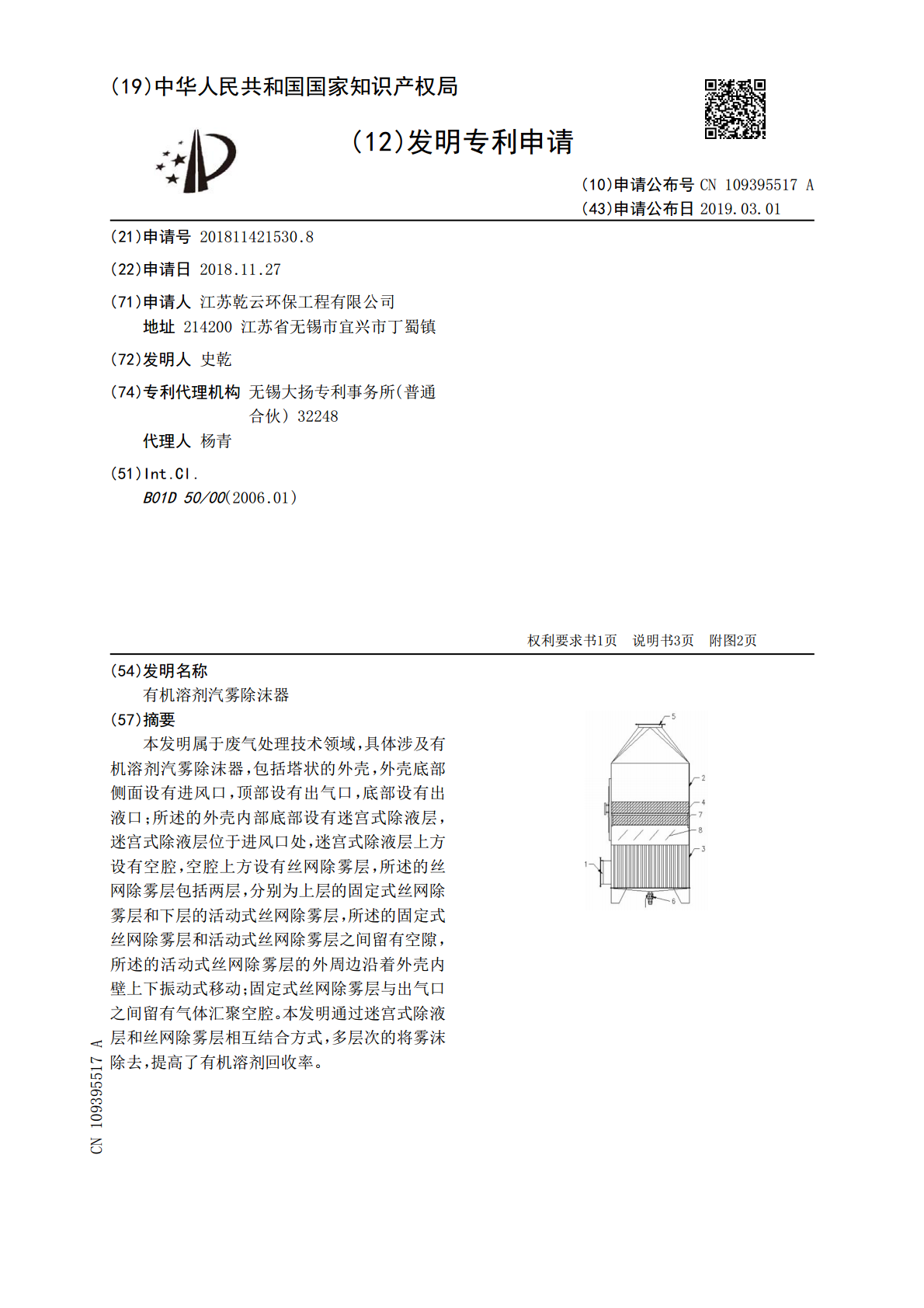

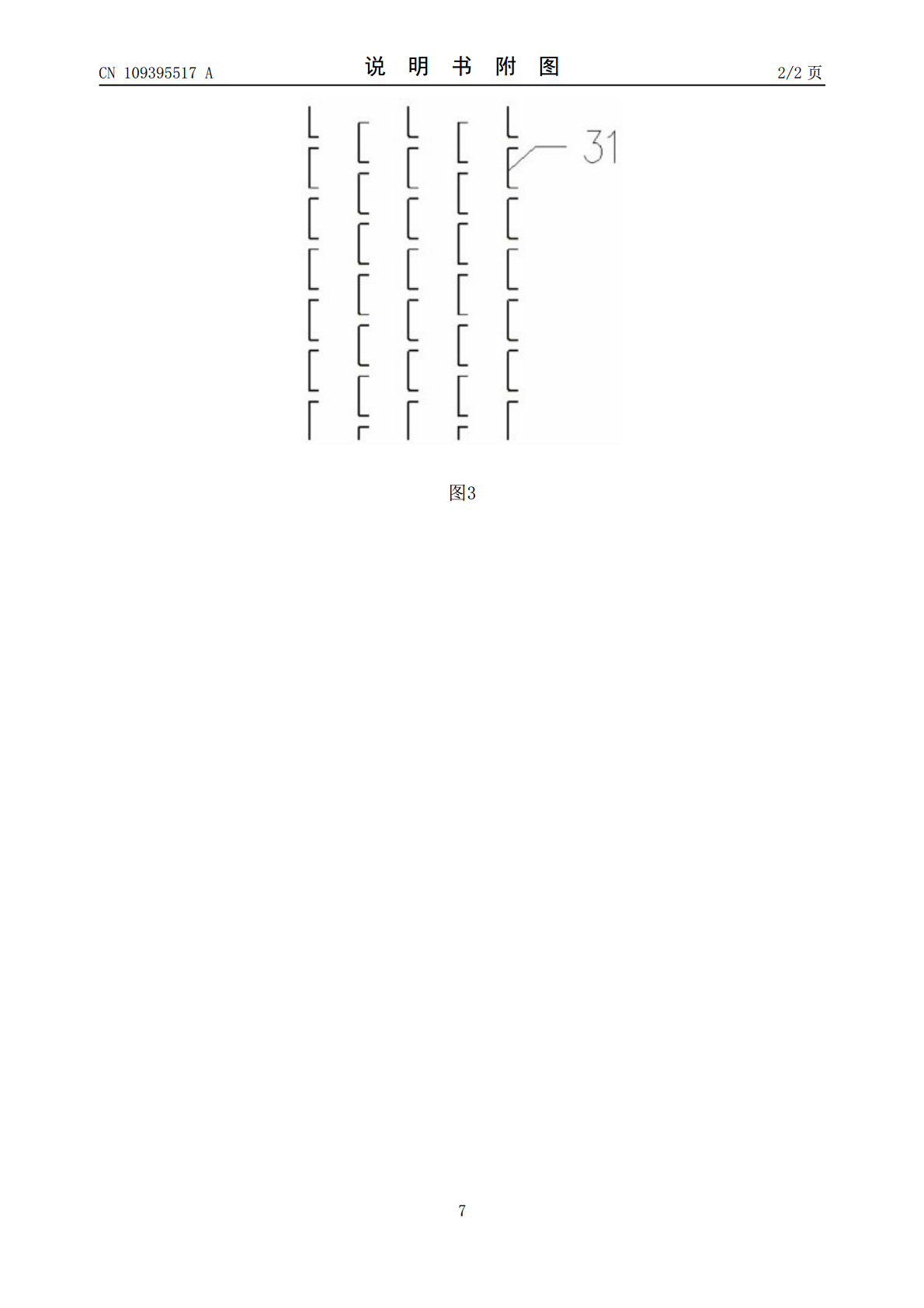

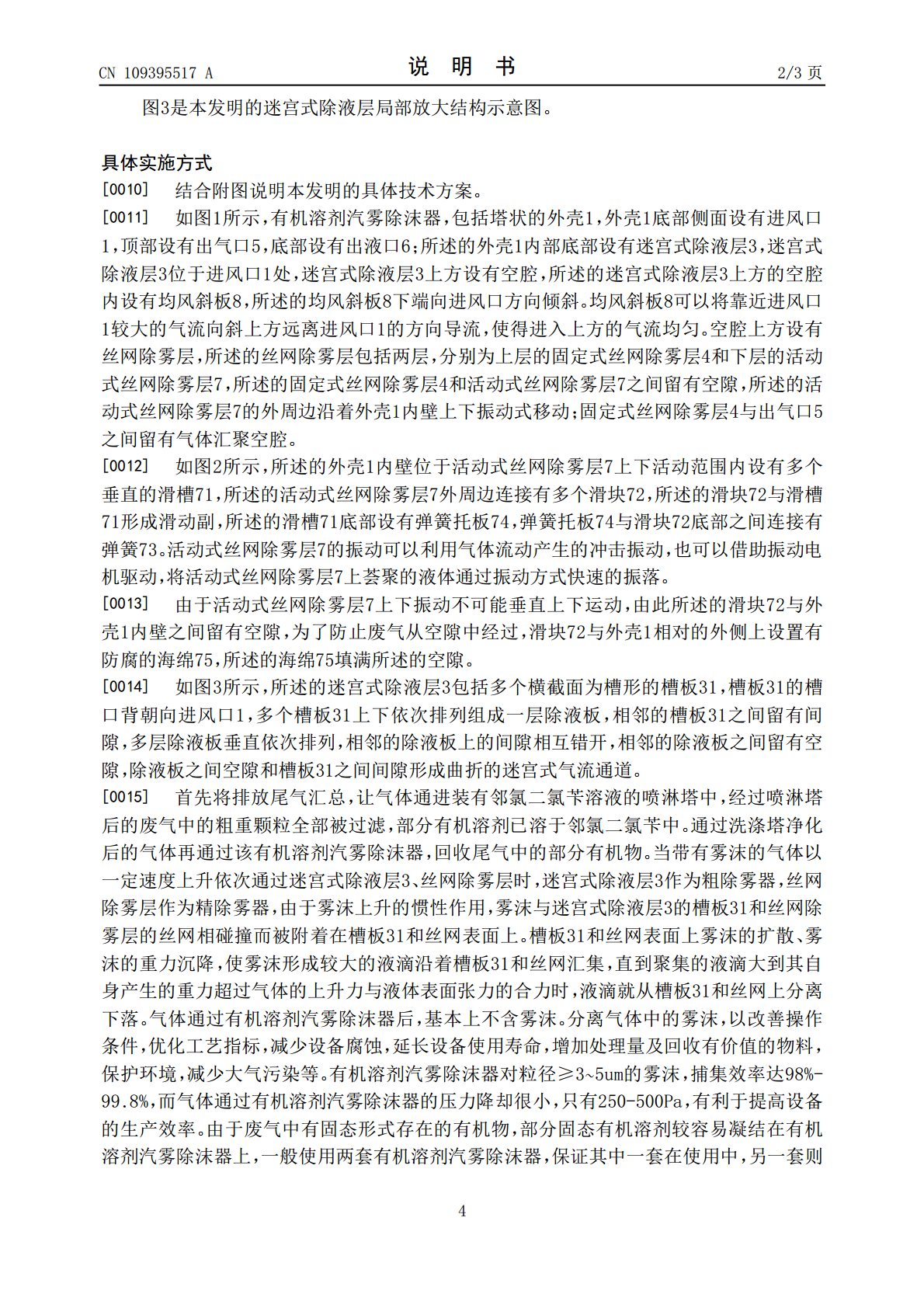

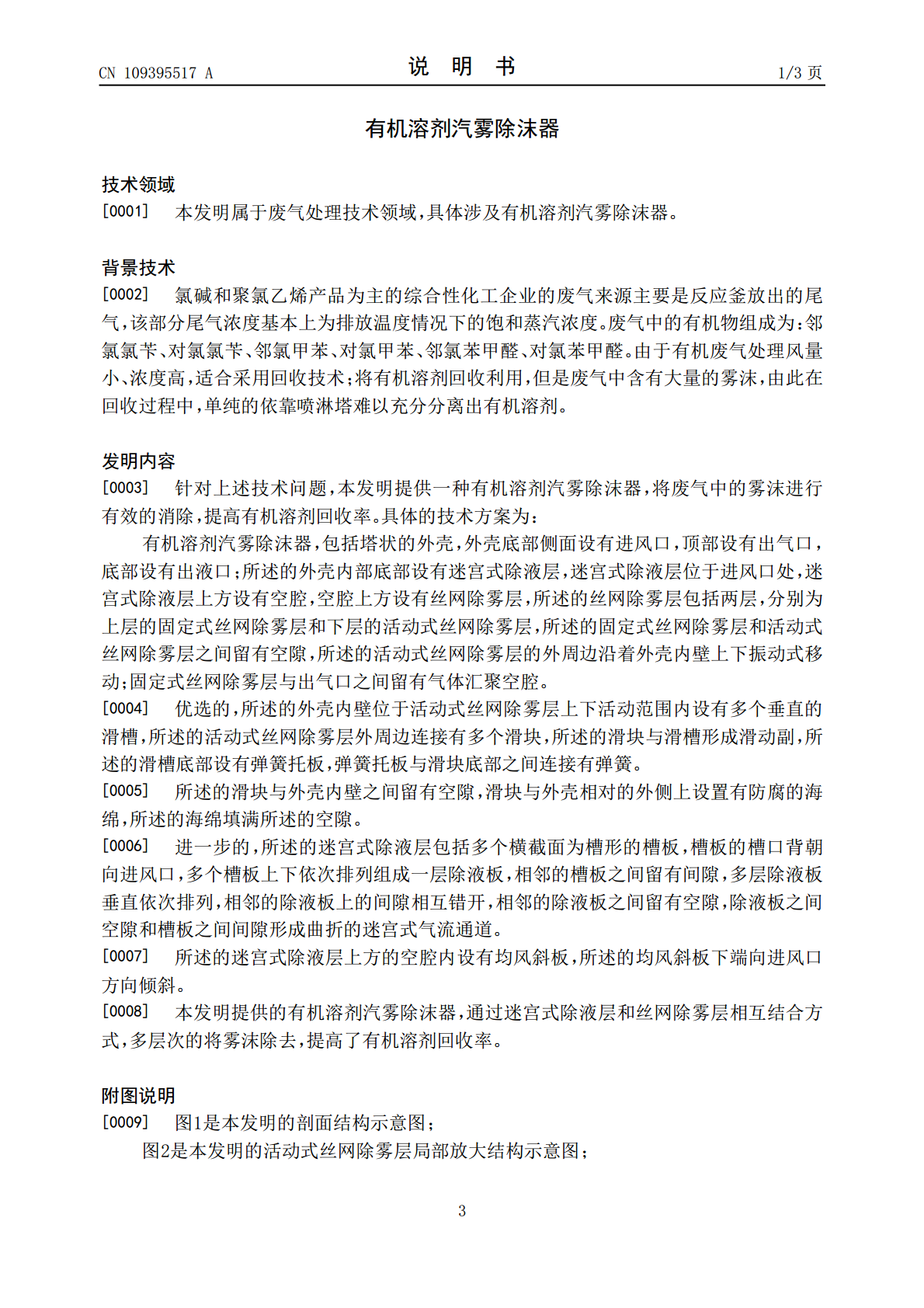

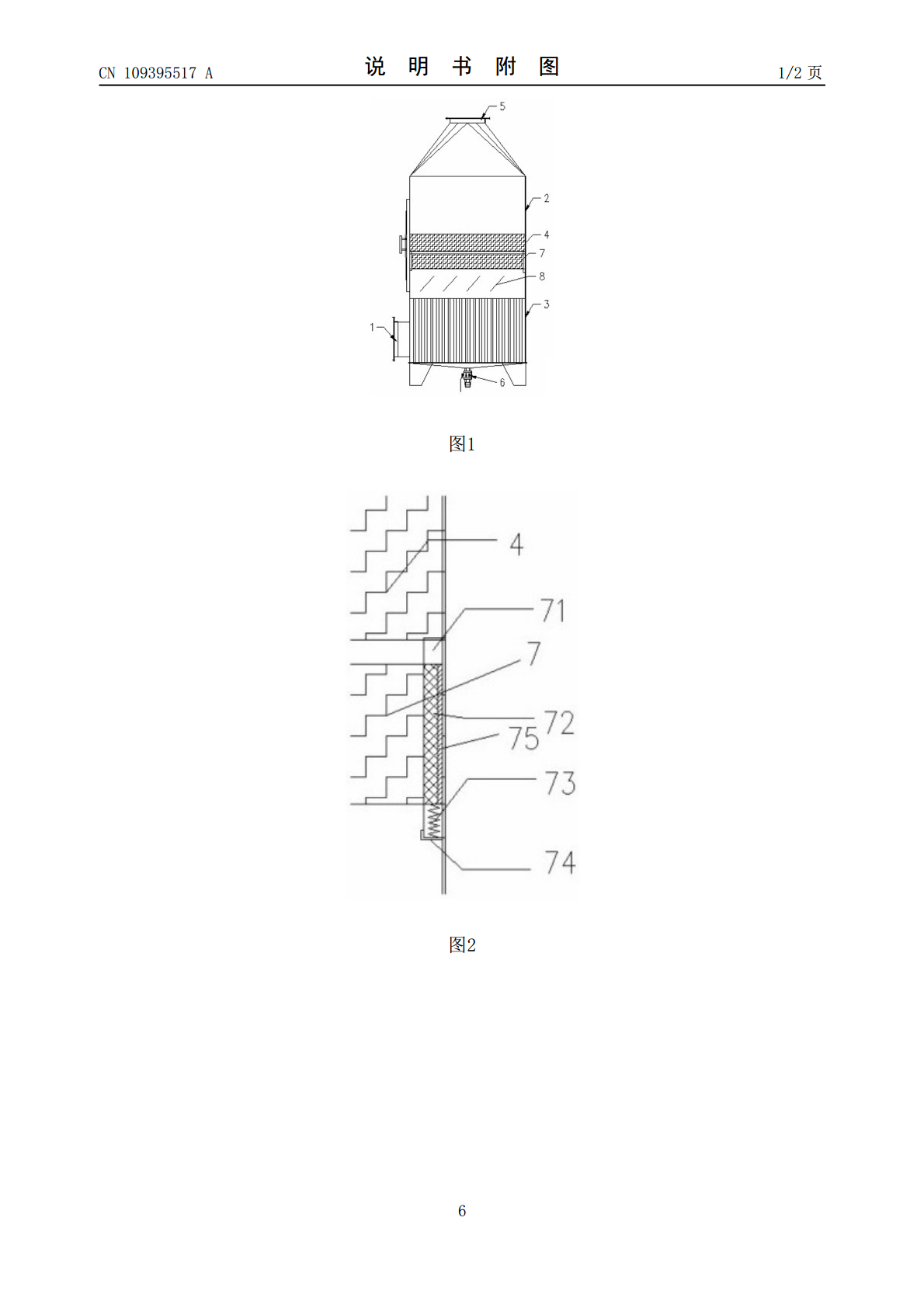

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109395517A(43)申请公布日2019.03.01(21)申请号201811421530.8(22)申请日2018.11.27(71)申请人江苏乾云环保工程有限公司地址214200江苏省无锡市宜兴市丁蜀镇(72)发明人史乾(74)专利代理机构无锡大扬专利事务所(普通合伙)32248代理人杨青(51)Int.Cl.B01D50/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称有机溶剂汽雾除沫器(57)摘要本发明属于废气处理技术领域，具体涉及有机溶剂汽雾除沫器，包括塔状的外壳，外壳底部侧面设有进风口，顶部设有出气口，底部设有出液口；所述的外壳内部底部设有迷宫式除液层，迷宫式除液层位于进风口处，迷宫式除液层上方设有空腔，空腔上方设有丝网除雾层，所述的丝网除雾层包括两层，分别为上层的固定式丝网除雾层和下层的活动式丝网除雾层，所述的固定式丝网除雾层和活动式丝网除雾层之间留有空隙，所述的活动式丝网除雾层的外周边沿着外壳内壁上下振动式移动；固定式丝网除雾层与出气口之间留有气体汇聚空腔。本发明通过迷宫式除液层和丝网除雾层相互结合方式，多层次的将雾沫除去，提高了有机溶剂回收率。CN109395517ACN109395517A权利要求书1/1页1.有机溶剂汽雾除沫器，包括塔状的外壳，外壳底部侧面设有进风口，顶部设有出气口，底部设有出液口；其特征在于，所述的外壳内部底部设有迷宫式除液层，迷宫式除液层位于进风口处，迷宫式除液层上方设有空腔，空腔上方设有丝网除雾层，所述的丝网除雾层包括两层，分别为上层的固定式丝网除雾层和下层的活动式丝网除雾层，所述的固定式丝网除雾层和活动式丝网除雾层之间留有空隙，所述的活动式丝网除雾层的外周边沿着外壳内壁上下振动式移动；固定式丝网除雾层与出气口之间留有气体汇聚空腔。2.根据权利要求1所述的有机溶剂汽雾除沫器，其特征在于，所述的外壳内壁位于活动式丝网除雾层上下活动范围内设有多个垂直的滑槽，所述的活动式丝网除雾层外周边连接有多个滑块，所述的滑块与滑槽形成滑动副，所述的滑槽底部设有弹簧托板，弹簧托板与滑块底部之间连接有弹簧。3.根据权利要求2所述的有机溶剂汽雾除沫器，其特征在于，所述的滑块与外壳内壁之间留有空隙，滑块与外壳相对的外侧上设置有防腐的海绵，所述的海绵填满所述的空隙。4.根据权利要求1所述的有机溶剂汽雾除沫器，其特征在于，所述的迷宫式除液层包括多个横截面为槽形的槽板，槽板的槽口背朝向进风口，多个槽板上下依次排列组成一层除液板，相邻的槽板之间留有间隙，多层除液板垂直依次排列，相邻的除液板上的间隙相互错开，相邻的除液板之间留有空隙，除液板之间空隙和槽板之间间隙形成曲折的迷宫式气流通道。5.根据权利要求1到4任一项所述的有机溶剂汽雾除沫器，其特征在于，所述的迷宫式除液层上方的空腔内设有均风斜板，所述的均风斜板下端向进风口方向倾斜。2CN109395517A说明书1/3页有机溶剂汽雾除沫器技术领域[0001]本发明属于废气处理技术领域，具体涉及有机溶剂汽雾除沫器。背景技术[0002]氯碱和聚氯乙烯产品为主的综合性化工企业的废气来源主要是反应釜放出的尾气，该部分尾气浓度基本上为排放温度情况下的饱和蒸汽浓度。废气中的有机物组成为：邻氯氯苄、对氯氯苄、邻氯甲苯、对氯甲苯、邻氯苯甲醛、对氯苯甲醛。由于有机废气处理风量小、浓度高，适合采用回收技术；将有机溶剂回收利用，但是废气中含有大量的雾沫，由此在回收过程中，单纯的依靠喷淋塔难以充分分离出有机溶剂。发明内容[0003]针对上述技术问题，本发明提供一种有机溶剂汽雾除沫器，将废气中的雾沫进行有效的消除，提高有机溶剂回收率。具体的技术方案为：有机溶剂汽雾除沫器，包括塔状的外壳，外壳底部侧面设有进风口，顶部设有出气口，底部设有出液口；所述的外壳内部底部设有迷宫式除液层，迷宫式除液层位于进风口处，迷宫式除液层上方设有空腔，空腔上方设有丝网除雾层，所述的丝网除雾层包括两层，分别为上层的固定式丝网除雾层和下层的活动式丝网除雾层，所述的固定式丝网除雾层和活动式丝网除雾层之间留有空隙，所述的活动式丝网除雾层的外周边沿着外壳内壁上下振动式移动；固定式丝网除雾层与出气口之间留有气体汇聚空腔。[0004]优选的，所述的外壳内壁位于活动式丝网除雾层上下活动范围内设有多个垂直的滑槽，所述的活动式丝网除雾层外周边连接有多个滑块，所述的滑块与滑槽形成滑动副，所述的滑槽底部设有弹簧托板，弹簧托板与滑块底部之间连接有弹簧。[0005]所述的滑块与外壳内壁之间留有空隙，滑块与外壳相对的外侧上设置有防腐的海绵，所述的海绵填满所述的空隙。[0006]进一步的，所述的迷宫式除液层包括多个横截面为槽形的槽板，槽板的槽口背
