内容提供者
一种耳板加工夹具.pdf
2023-06-28
10金币
217KB
7页
书生****写意
实名认证
内容提供者
1/7
2/7
3/7
4/7
5/7
6/7
7/7
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种耳板加工夹具.pdf

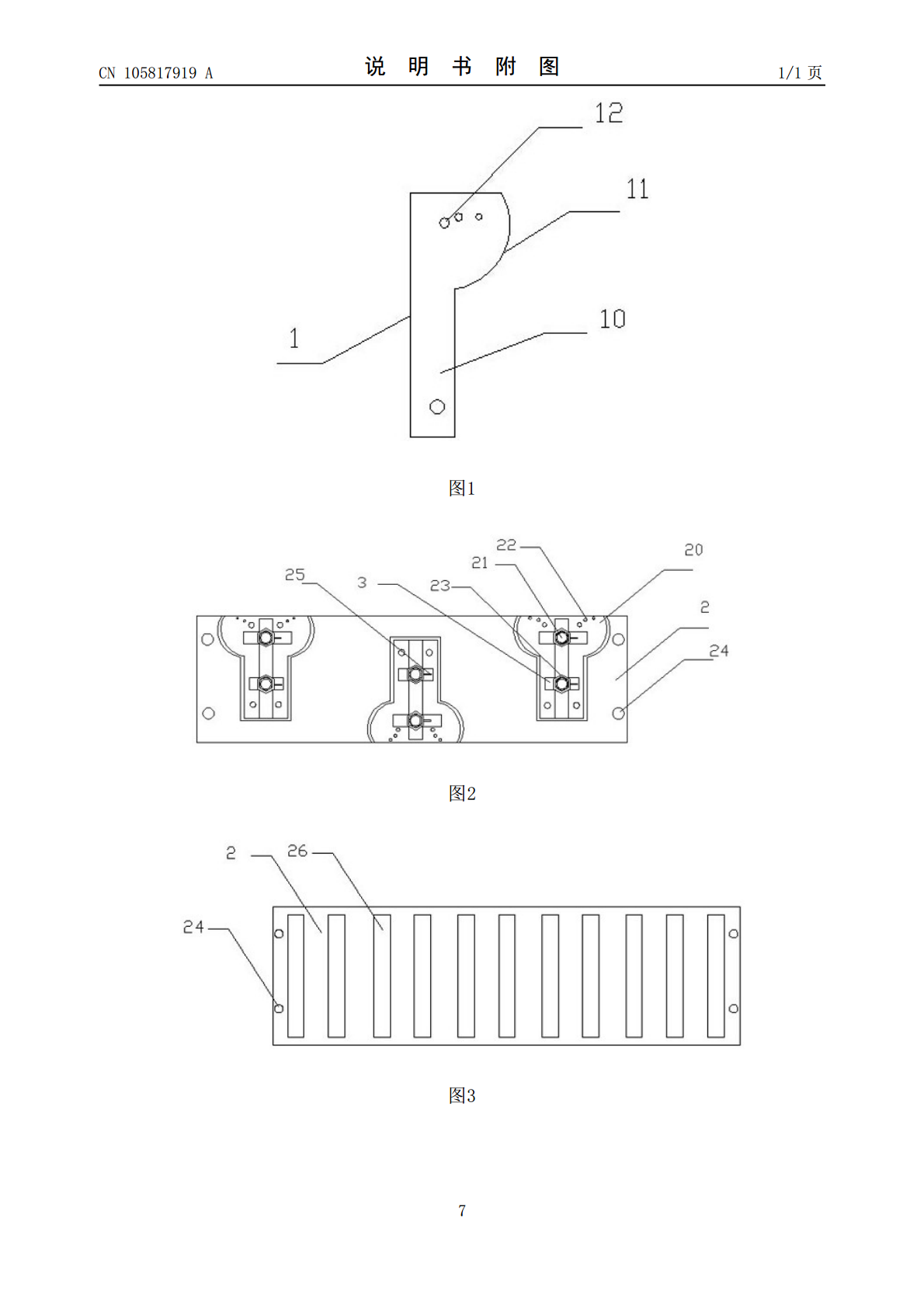

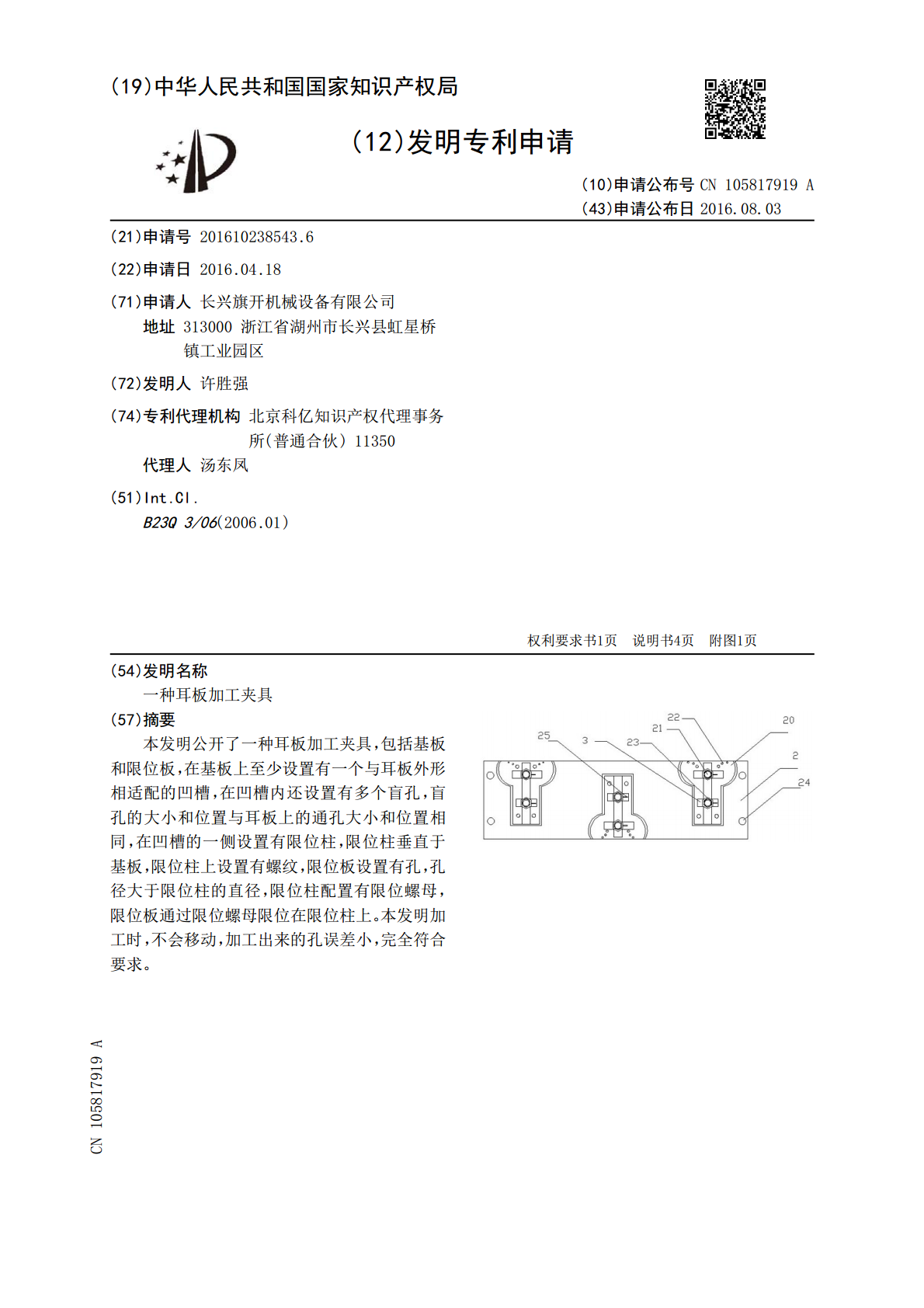

本发明公开了一种耳板加工夹具，包括基板和限位板，在基板上至少设置有一个与耳板外形相适配的凹槽，在凹槽内还设置有多个盲孔，盲孔的大小和位置与耳板上的通孔大小和位置相同，在凹槽的一侧设置有限位柱，限位柱垂直于基板，限位柱上设置有螺纹，限位板设置有孔，孔径大于限位柱的直径，限位柱配置有限位螺母，限位板通过限位螺母限位在限位柱上。本发明加工时，不会移动，加工出来的孔误差小，完全符合要求。
2023-06-28
10
217KB
一种电路板加工夹具.pdf
本发明公开了一种电路板加工夹具，涉及电路板加工技术领域，本发明包括包括底座，底座的顶部固定有横杆，横杆的顶部开设有第一活动口，横杆的内部设置有第一活动槽。工作人员可以通过摇柄转动第一双向丝杆，使得第一双向丝杆以第一螺纹套发生啮合运动，使得第一螺纹套带动支撑柱进行移动，调节到电路板所需的长度后，停止转动摇柄，之后工作人员开始调节电路板所需的厚度，将电路板放置在夹槽内，工作人员通过转动第二双向丝杆，使第二双向丝杆与第二螺纹套发生啮合运动，让两组夹板向中间靠拢，使得将电路板进行紧固，有效的解决了针对不同长度和厚
2023-10-25
10
395KB
一种用于加工空调板的复合夹具.pdf
一种用于加工空调板的复合夹具，包括机械手、支撑架、夹具机构和加工机构；机械手包括操作端；支撑架安装于操作端；夹具机构和加工机构均安装于支撑架；夹具机构包括安装架和夹具组；夹具组的数量至少为二，且相互平行安装于安装架；夹具组包括安装方向相反、且非驱动端部并排设置驱动机构，驱动机构的驱动端均朝向其外侧，驱动端设有安装板；每块安装板的内侧均至少设有两个卡块，其中至少有两个卡块为正反向安装，用于卡接正反方向的空调板。本发明根据上述内容，提出一种用于加工空调板的复合夹具，能够实现对空调板的夹取和加工进行快速转换，提
2023-06-02
10
978KB
一种汽车板加工用定位夹具.pdf
本发明适用于汽车零件生产设备技术领域，尤其涉及一种汽车板加工用定位夹具，包括工作台、支撑侧板、第三夹具、第一夹具、汽车板和第二夹具，且支撑侧板连接在工作台上，第三夹具和第一夹具均活动连接在支撑侧板上，第二夹具安装在支撑侧板上，汽车板放置在第一夹具上。本发明通过设置工件限位结构，可以在夹紧汽车板的过程中，为汽车板不同高度的表面提供向上的支撑力，以为汽车板提供支撑防护，避免汽车板在被加工时出现表面下凹，从而提高了该定位夹具的适用范围。
2023-05-28
10
698KB
一种竹制板加工用工装夹具.pdf

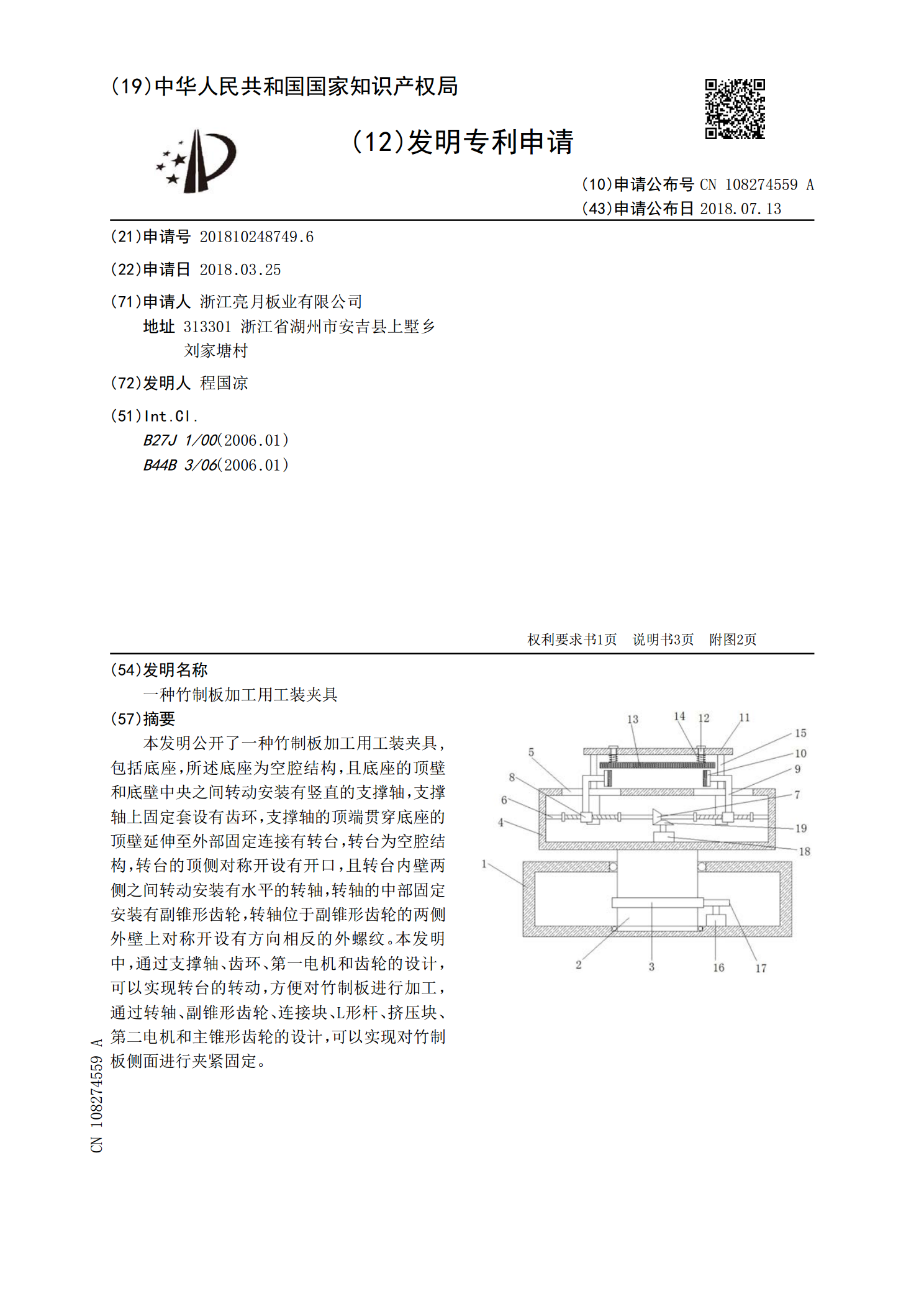

本发明公开了一种竹制板加工用工装夹具,包括底座，所述底座为空腔结构，且底座的顶壁和底壁中央之间转动安装有竖直的支撑轴，支撑轴上固定套设有齿环，支撑轴的顶端贯穿底座的顶壁延伸至外部固定连接有转台，转台为空腔结构，转台的顶侧对称开设有开口，且转台内壁两侧之间转动安装有水平的转轴，转轴的中部固定安装有副锥形齿轮，转轴位于副锥形齿轮的两侧外壁上对称开设有方向相反的外螺纹。本发明中，通过支撑轴、齿环、第一电机和齿轮的设计，可以实现转台的转动，方便对竹制板进行加工，通过转轴、副锥形齿轮、连接块、L形杆、挤压块、第二电
