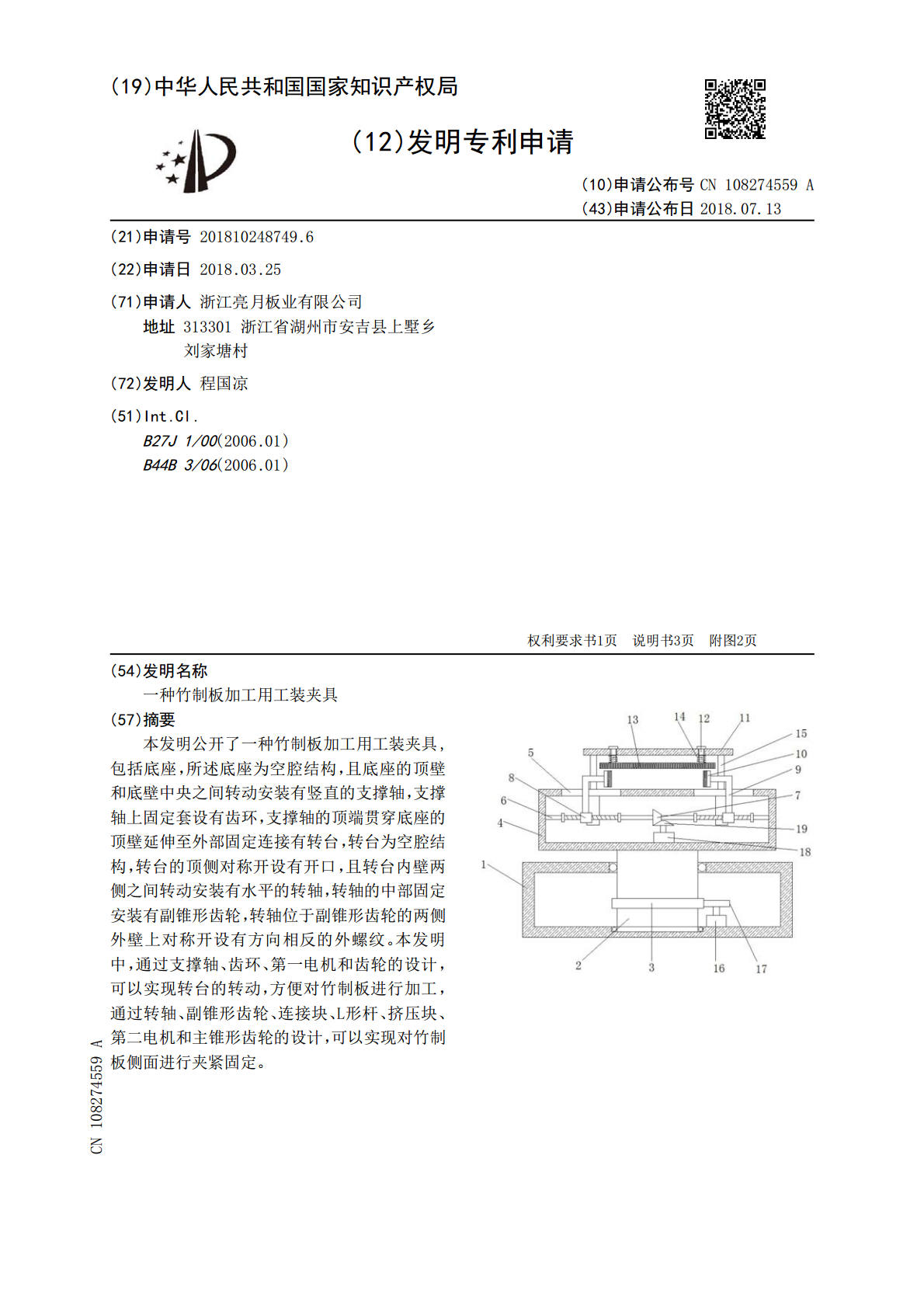

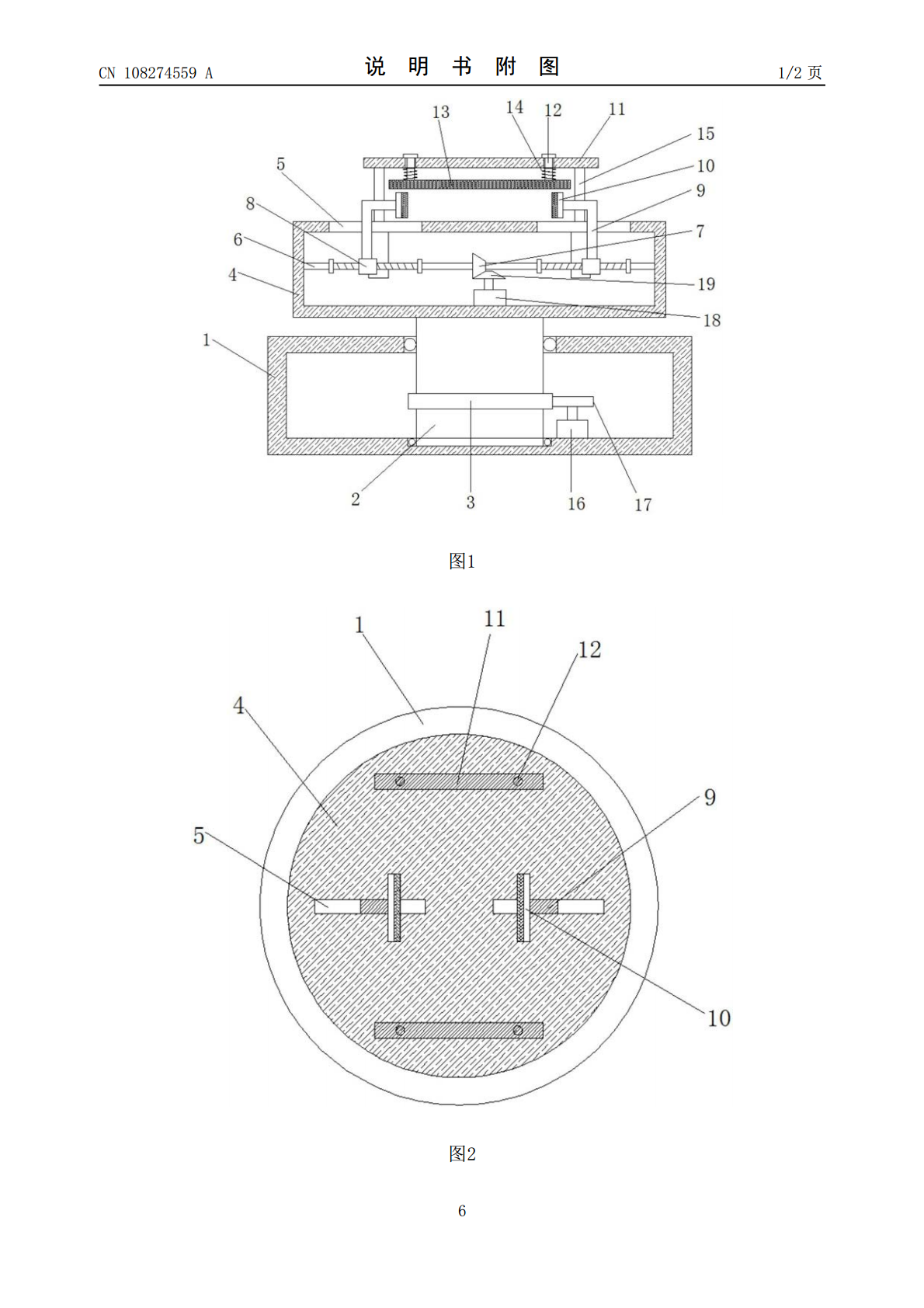

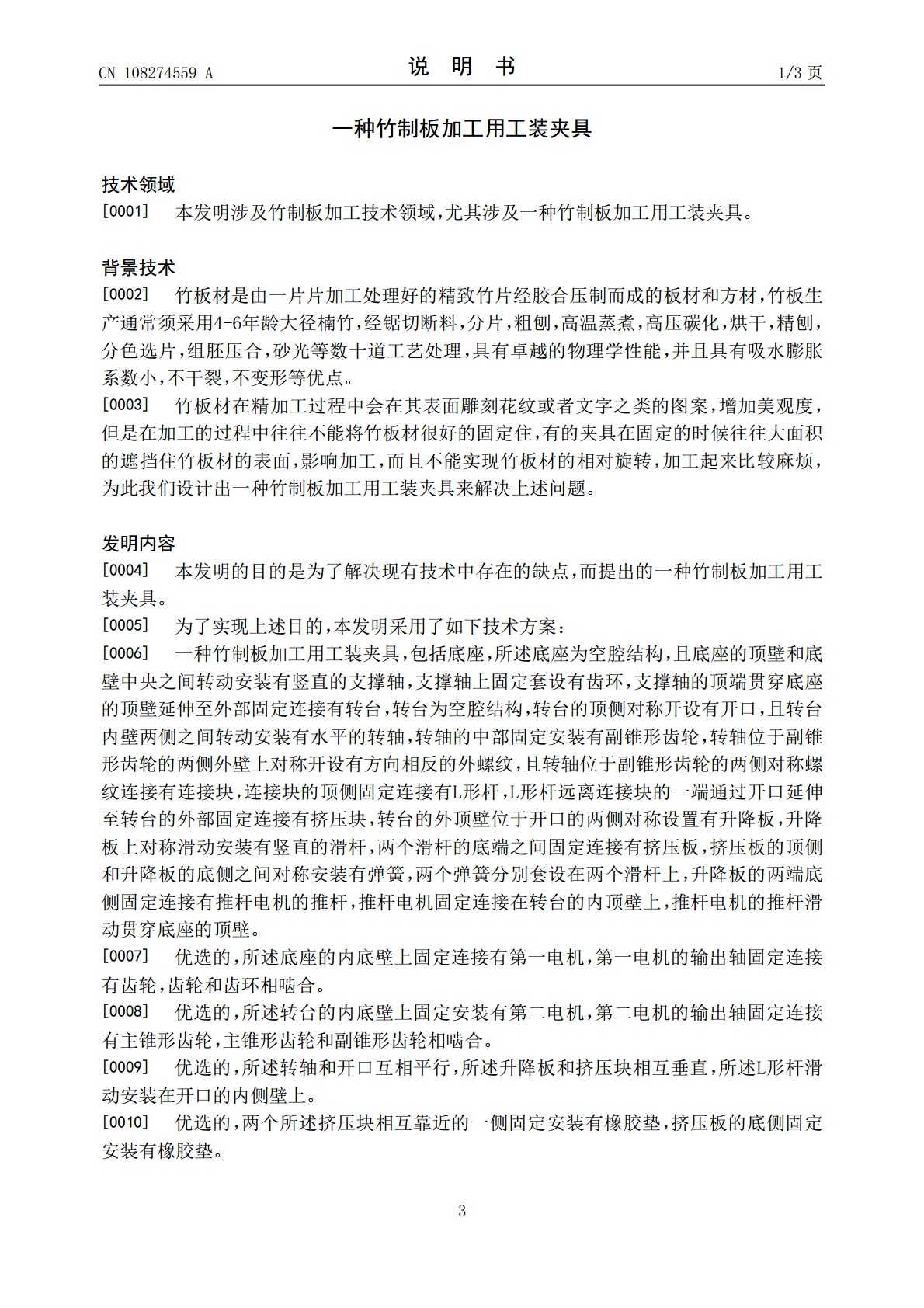

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108274559A(43)申请公布日2018.07.13(21)申请号201810248749.6(22)申请日2018.03.25(71)申请人浙江亮月板业有限公司地址313301浙江省湖州市安吉县上墅乡刘家塘村(72)发明人程国凉(51)Int.Cl.B27J1/00(2006.01)B44B3/06(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种竹制板加工用工装夹具(57)摘要本发明公开了一种竹制板加工用工装夹具,包括底座，所述底座为空腔结构，且底座的顶壁和底壁中央之间转动安装有竖直的支撑轴，支撑轴上固定套设有齿环，支撑轴的顶端贯穿底座的顶壁延伸至外部固定连接有转台，转台为空腔结构，转台的顶侧对称开设有开口，且转台内壁两侧之间转动安装有水平的转轴，转轴的中部固定安装有副锥形齿轮，转轴位于副锥形齿轮的两侧外壁上对称开设有方向相反的外螺纹。本发明中，通过支撑轴、齿环、第一电机和齿轮的设计，可以实现转台的转动，方便对竹制板进行加工，通过转轴、副锥形齿轮、连接块、L形杆、挤压块、第二电机和主锥形齿轮的设计，可以实现对竹制板侧面进行夹紧固定。CN108274559ACN108274559A权利要求书1/1页1.一种竹制板加工用工装夹具，包括底座(1)，其特征在于，所述底座(1)为空腔结构，且底座(1)的顶壁和底壁中央之间转动安装有竖直的支撑轴(2)，支撑轴(2)上固定套设有齿环(3)，支撑轴(2)的顶端贯穿底座(1)的顶壁延伸至外部固定连接有转台(4)，转台(4)为空腔结构，转台(4)的顶侧对称开设有开口(5)，且转台(4)内壁两侧之间转动安装有水平的转轴(6)，转轴(6)的中部固定安装有副锥形齿轮(7)，转轴(6)位于副锥形齿轮(7)的两侧外壁上对称开设有方向相反的外螺纹，且转轴(6)位于副锥形齿轮(7)的两侧对称螺纹连接有连接块(8)，连接块(8)的顶侧固定连接有L形杆(9)，L形杆(9)远离连接块(8)的一端通过开口(5)延伸至转台(4)的外部固定连接有挤压块(10)，转台(4)的外顶壁位于开口(5)的两侧对称设置有升降板(11)，升降板(11)上对称滑动安装有竖直的滑杆(12)，两个滑杆(12)的底端之间固定连接有挤压板(13)，挤压板(13)的顶侧和升降板(11)的底侧之间对称安装有弹簧(14)，两个弹簧(14)分别套设在两个滑杆(12)上，升降板(11)的两端底侧固定连接有推杆电机(15)的推杆，推杆电机(15)固定连接在转台(4)的内顶壁上，推杆电机(15)的推杆滑动贯穿底座(1)的顶壁。2.根据权利要求1所述的一种竹制板加工用工装夹具，其特征在于，所述底座(1)的内底壁上固定连接有第一电机(16)，第一电机(16)的输出轴固定连接有齿轮(17)，齿轮(17)和齿环(3)相啮合。3.根据权利要求1所述的一种竹制板加工用工装夹具，其特征在于，所述转台(4)的内底壁上固定安装有第二电机(18)，第二电机(18)的输出轴固定连接有主锥形齿轮(19)，主锥形齿轮(19)和副锥形齿轮(7)相啮合。4.根据权利要求1所述的一种竹制板加工用工装夹具，其特征在于，所述转轴(6)和开口(5)互相平行，所述升降板(11)和挤压块(10)相互垂直，所述L形杆(9)滑动安装在开口(5)的内侧壁上。5.根据权利要求1所述的一种竹制板加工用工装夹具，其特征在于，两个所述挤压块(10)相互靠近的一侧固定安装有橡胶垫，挤压板(13)的底侧固定安装有橡胶垫。2CN108274559A说明书1/3页一种竹制板加工用工装夹具技术领域[0001]本发明涉及竹制板加工技术领域，尤其涉及一种竹制板加工用工装夹具。背景技术[0002]竹板材是由一片片加工处理好的精致竹片经胶合压制而成的板材和方材，竹板生产通常须采用4-6年龄大径楠竹，经锯切断料，分片，粗刨，高温蒸煮，高压碳化，烘干，精刨，分色选片，组胚压合，砂光等数十道工艺处理，具有卓越的物理学性能，并且具有吸水膨胀系数小，不干裂，不变形等优点。[0003]竹板材在精加工过程中会在其表面雕刻花纹或者文字之类的图案，增加美观度，但是在加工的过程中往往不能将竹板材很好的固定住，有的夹具在固定的时候往往大面积的遮挡住竹板材的表面，影响加工，而且不能实现竹板材的相对旋转，加工起来比较麻烦，为此我们设计出一种竹制板加工用工装夹具来解决上述问题。发明内容[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种竹制板加工用工装夹具。[0005]为了实现上述目的，本发明采用了如下技术方案：[0006]一种竹制板加工用工装夹具，包括底座，所述底座为空腔结构，且底座的顶壁和底壁中央之间转动安装有竖直的支撑轴，支撑轴上固
