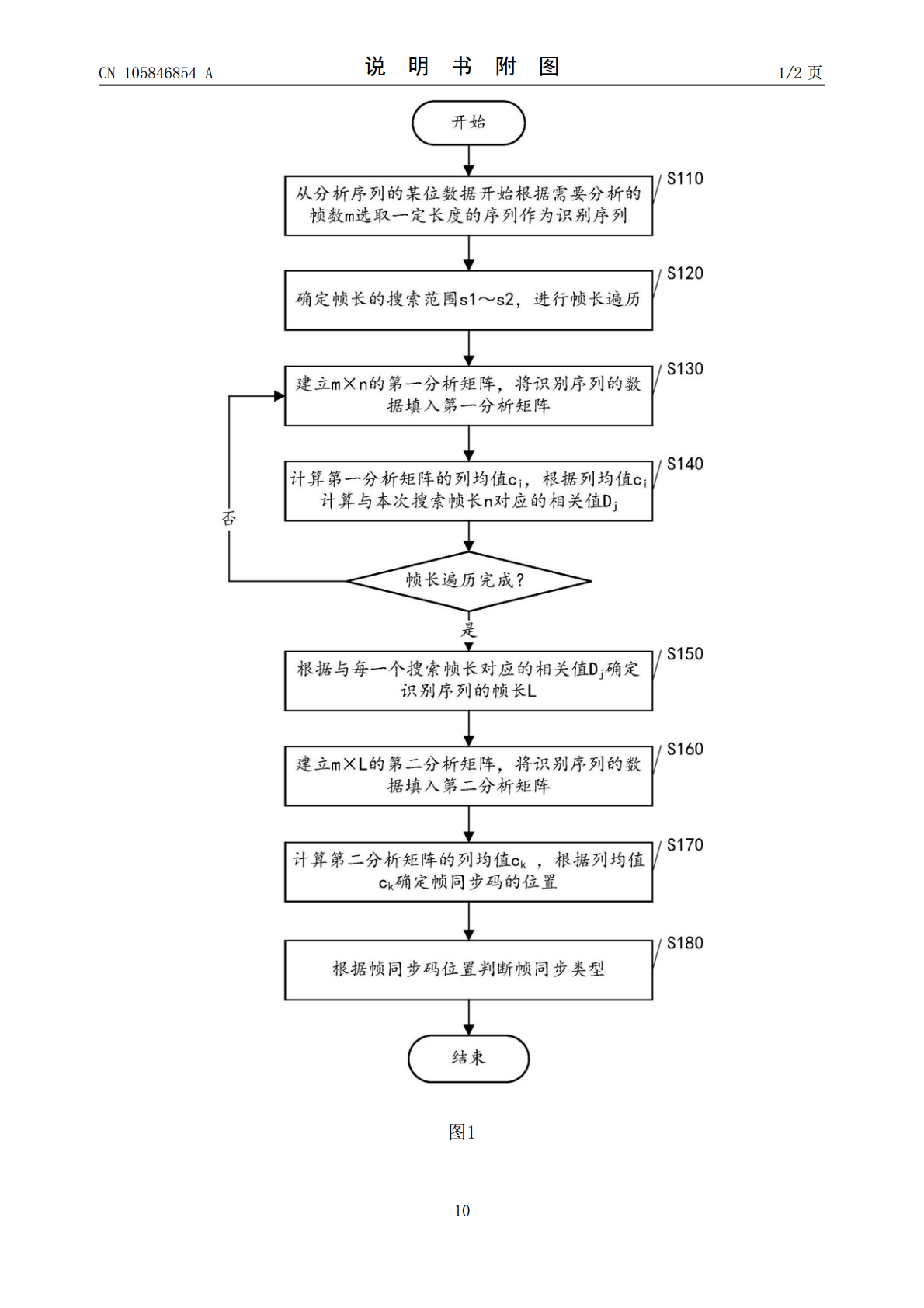

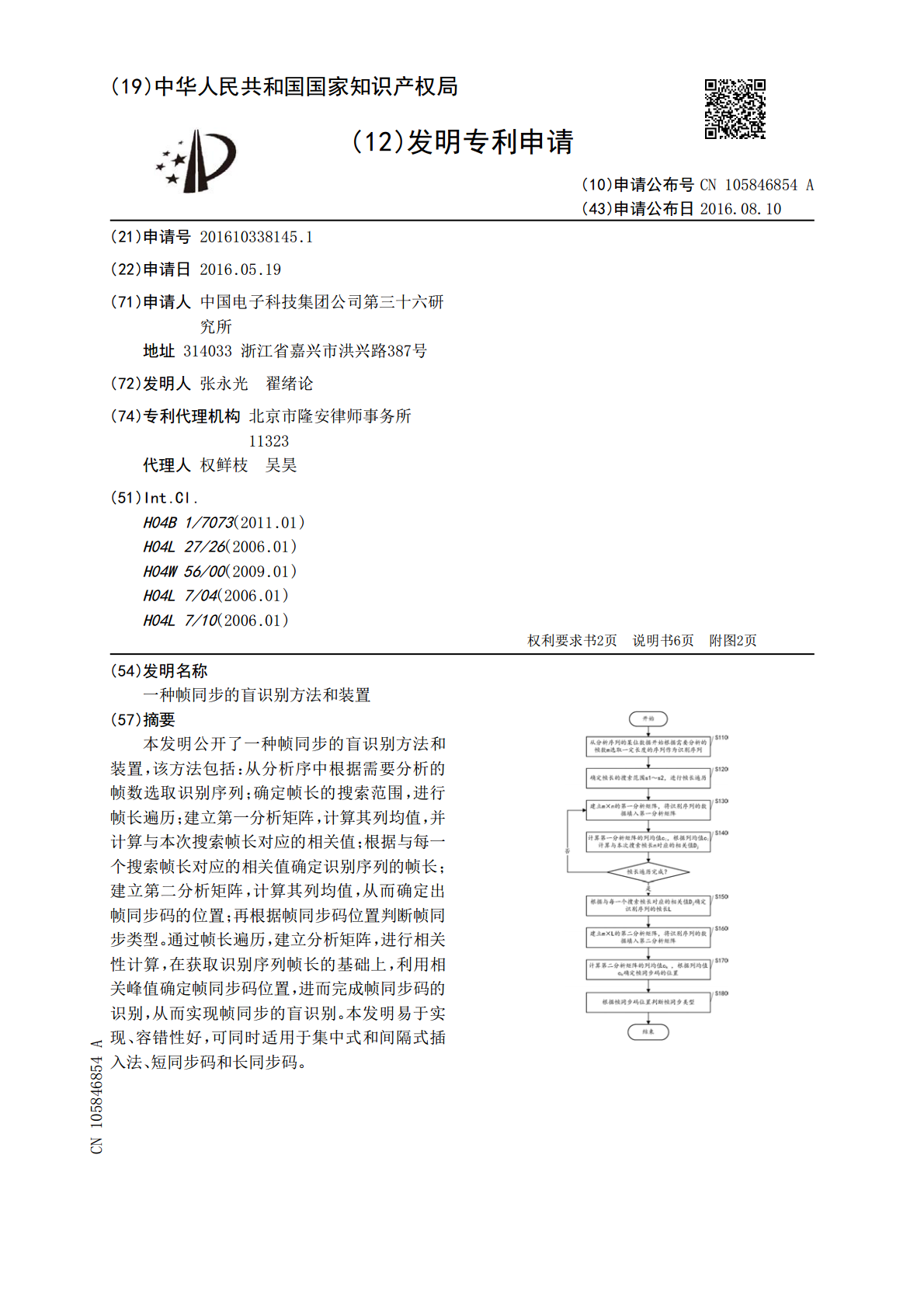

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105846854A(43)申请公布日2016.08.10(21)申请号201610338145.1(22)申请日2016.05.19(71)申请人中国电子科技集团公司第三十六研究所地址314033浙江省嘉兴市洪兴路387号(72)发明人张永光翟绪论(74)专利代理机构北京市隆安律师事务所11323代理人权鲜枝吴昊(51)Int.Cl.H04B1/7073(2011.01)H04L27/26(2006.01)H04W56/00(2009.01)H04L7/04(2006.01)H04L7/10(2006.01)权利要求书2页说明书6页附图2页(54)发明名称一种帧同步的盲识别方法和装置(57)摘要本发明公开了一种帧同步的盲识别方法和装置，该方法包括：从分析序中根据需要分析的帧数选取识别序列；确定帧长的搜索范围，进行帧长遍历；建立第一分析矩阵，计算其列均值，并计算与本次搜索帧长对应的相关值；根据与每一个搜索帧长对应的相关值确定识别序列的帧长；建立第二分析矩阵，计算其列均值，从而确定出帧同步码的位置；再根据帧同步码位置判断帧同步类型。通过帧长遍历，建立分析矩阵，进行相关性计算，在获取识别序列帧长的基础上，利用相关峰值确定帧同步码位置，进而完成帧同步码的识别，从而实现帧同步的盲识别。本发明易于实现、容错性好，可同时适用于集中式和间隔式插入法、短同步码和长同步码。CN105846854ACN105846854A权利要求书1/2页1.一种帧同步的盲识别方法，其特征在于，所述方法包括：确定需要分析的帧数m，从分析序列的某位数据开始根据需要分析的帧数m选取一定长度的序列作为识别序列；确定帧长的搜索范围s1～s2，在所述搜索范围内进行帧长遍历；根据需要分析的帧数m和本次搜索帧长n,建立m×n的第一分析矩阵，将所述识别序列的数据按照从左到右、从上到下的顺序依次填入所述第一分析矩阵；其中s1≤n≤s2；计算所述第一分析矩阵的列均值ci，根据所述列均值ci计算与本次搜索帧长n对应的相关值Dj；其中，1≤i≤n，1≤j≤s2-s1+1；根据与每一个搜索帧长对应的相关值Dj确定所述识别序列的帧长L；根据需要分析的帧数m和所述识别序列的帧长L建立m×L的第二分析矩阵，将所述识别序列的数据按照从左到右、从上到下的顺序依次填入所述第二分析矩阵；计算所述第二分析矩阵的列均值ck，根据所述第二分析矩阵的列均值ck确定帧同步码的位置；其中，1≤k≤L；根据帧同步码位置判断帧同步类型。2.如权利要求1所述的帧同步的盲识别方法，其特征在于，所述计算所述第一分析矩阵的列均值ci，根据所述列均值ci计算与本次搜索帧长n对应的相关值Dj，具体包括：定义n维向量bi，对所述第一分析矩阵每一列均值ci，如果ci>0.5，则令bi＝1-ci，否则令bi＝ci；本次搜索帧长为n时对应的相关值其中a为常数。3.如权利要求2所述的帧同步的盲识别方法，其特征在于，所述根据所述与每一个搜索帧长对应的相关值Dj确定所述识别序列的帧长L，具体包括：设定第一检测门限α，将大于所述第一检测门限α的所有相关值Dj对应的搜索帧长作为帧长保留值；取所述帧长保留值的最大公约数作为所述识别序列的帧长L。4.如权利要求3所述的帧同步的盲识别方法，其特征在于，所述根据所述第二分析矩阵的列均值ck确定帧同步码的位置，具体包括：设定第二检测门限β1和第三检测门限β2；其中，0<β1<0.5<β2<1；将列均值ck小于所述第二检测门限β1的位置和列均值ck大于所述第三检测门限β2的位置作为帧同步码的位置。5.如权利要求4所述的帧同步的盲识别方法，其特征在于，所述根据帧同步码位置判断帧同步类型，具体包括：当帧同步码的位置集中在一处或集中出现在一帧数据的开始部分和结束部分时，判断帧同步类型为集中式插入法帧同步；当帧同步码的位置间隔分散时，判断帧同步类型为间隔式插入法帧同步。6.一种帧同步的盲识别装置，其特征在于，所述装置包括：识别序列选取模块、帧长遍历模块、相关值计算模块、帧长确定模块、帧同步码位置判断模块和帧同步类型判断模块；所述识别序列选取模块，用于从分析序列的某位数据开始根据需要分析的帧数m选取一定长度的序列作为识别序列；2CN105846854A权利要求书2/2页所述帧长遍历模块，用于在设定的帧长的搜索范围s1～s2内进行帧长遍历；所述相关值计算模块，用于根据需要分析的帧数m和本次搜索帧长n，建立m×n的第一分析矩阵，将所述识别序列的数据按照从左到右、从上到下的顺序依次填入所述第一分析矩阵，计算所述第一分析矩阵的列均值ci，根据所述列均值ci计算本次搜索帧长n对应的相关值Dj；其中，s1≤n≤s2，1≤i≤n，1≤j≤s2-s1+1；所
