一种轴承环碾扩制造工艺.pdf

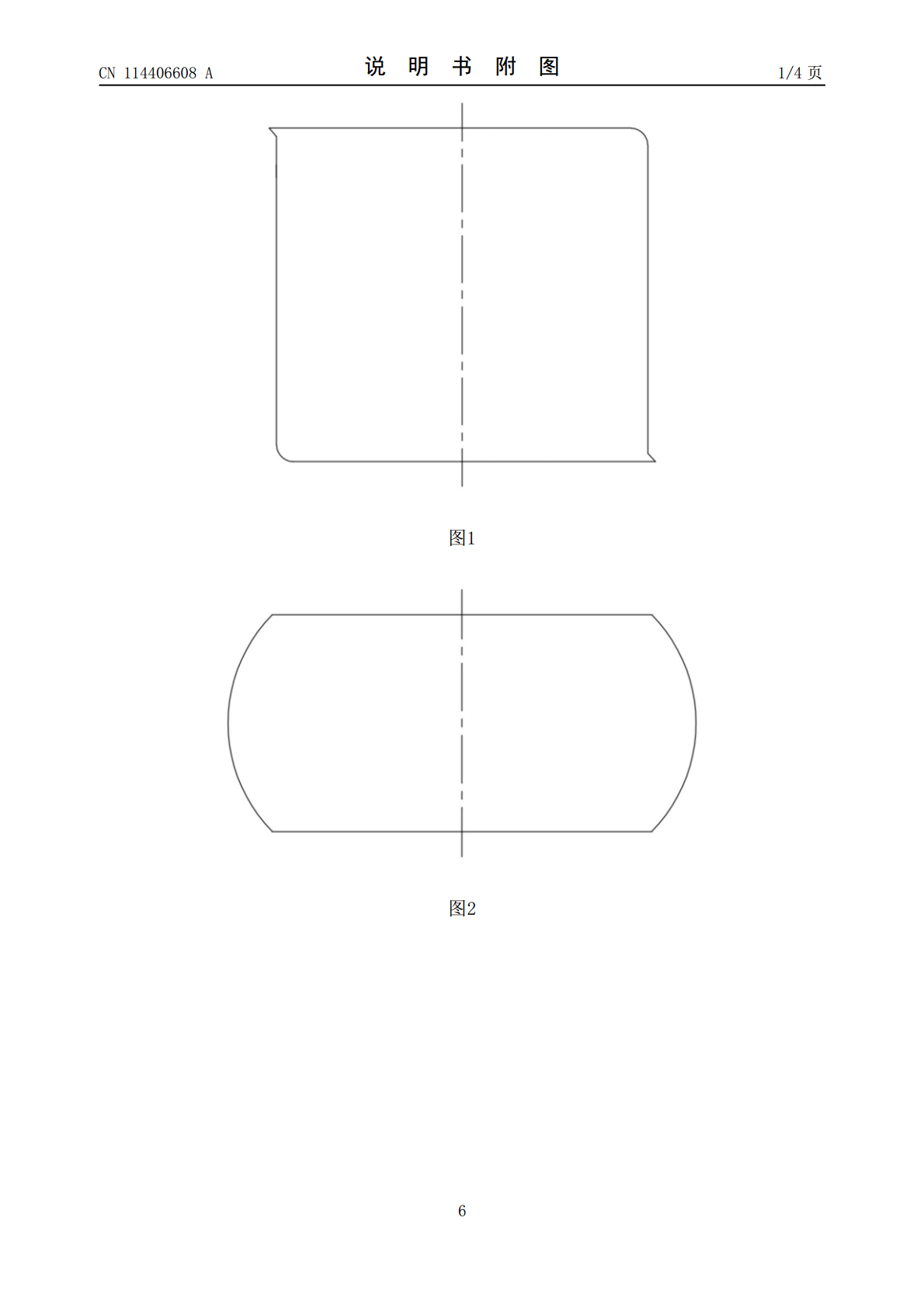

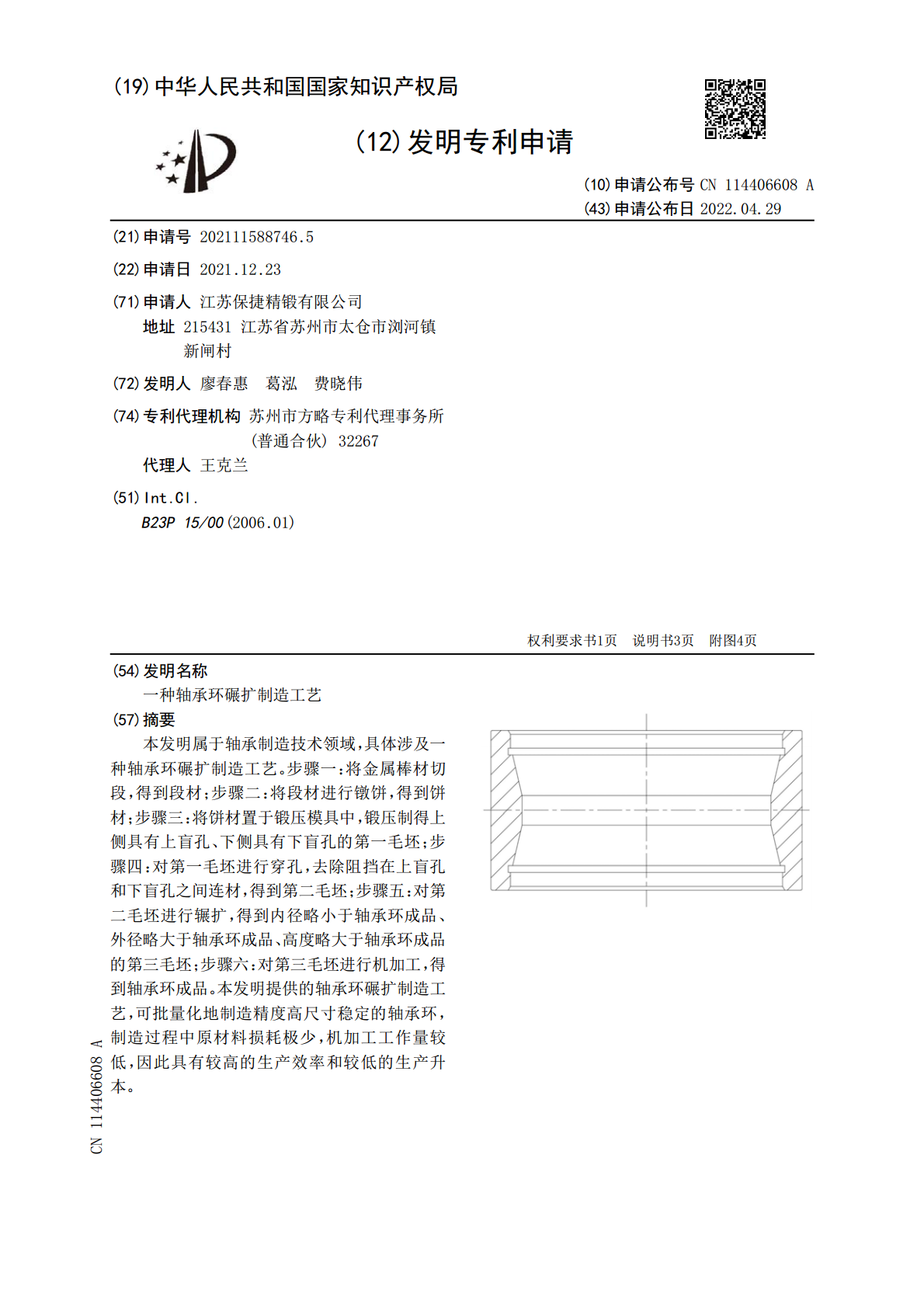

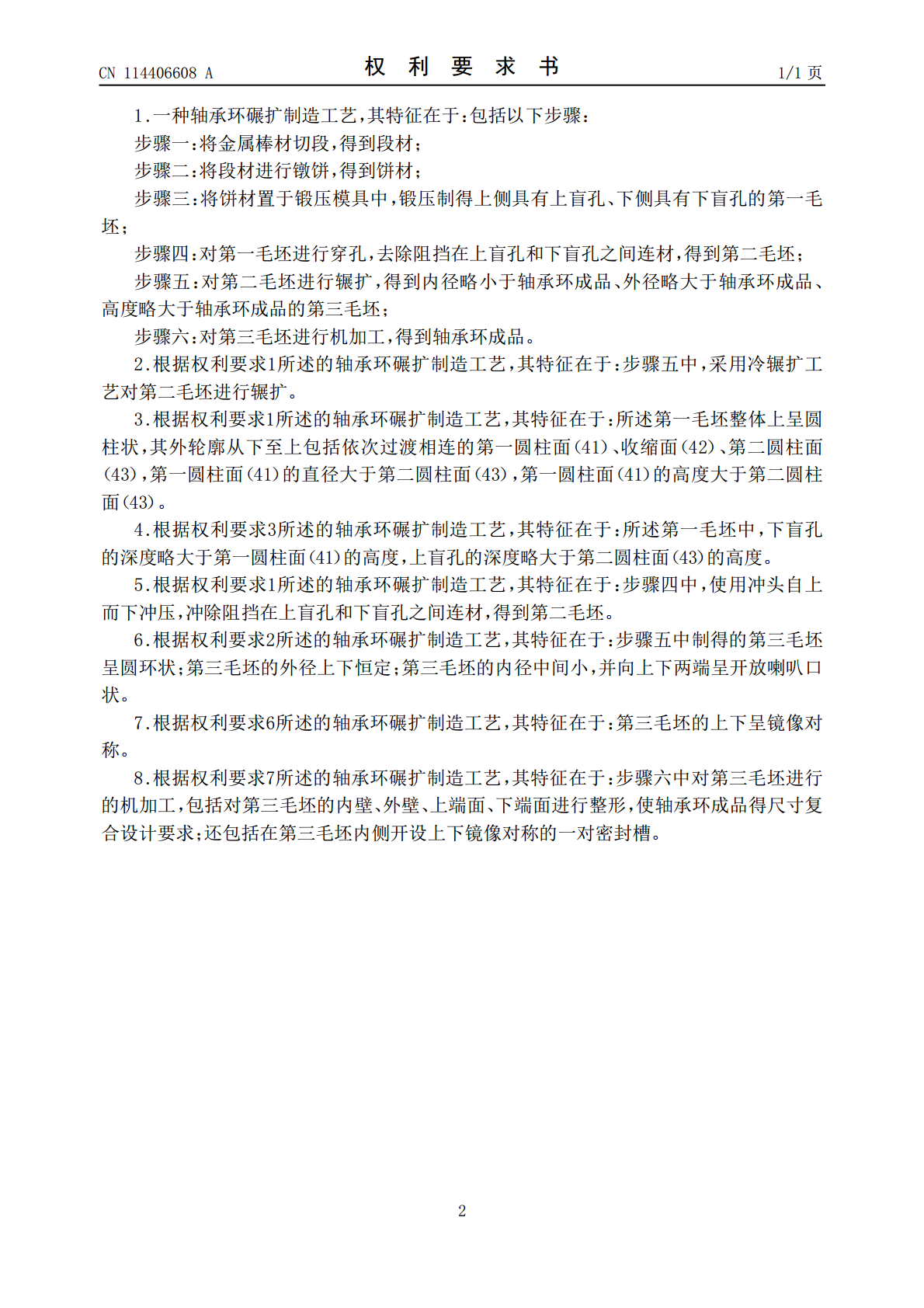

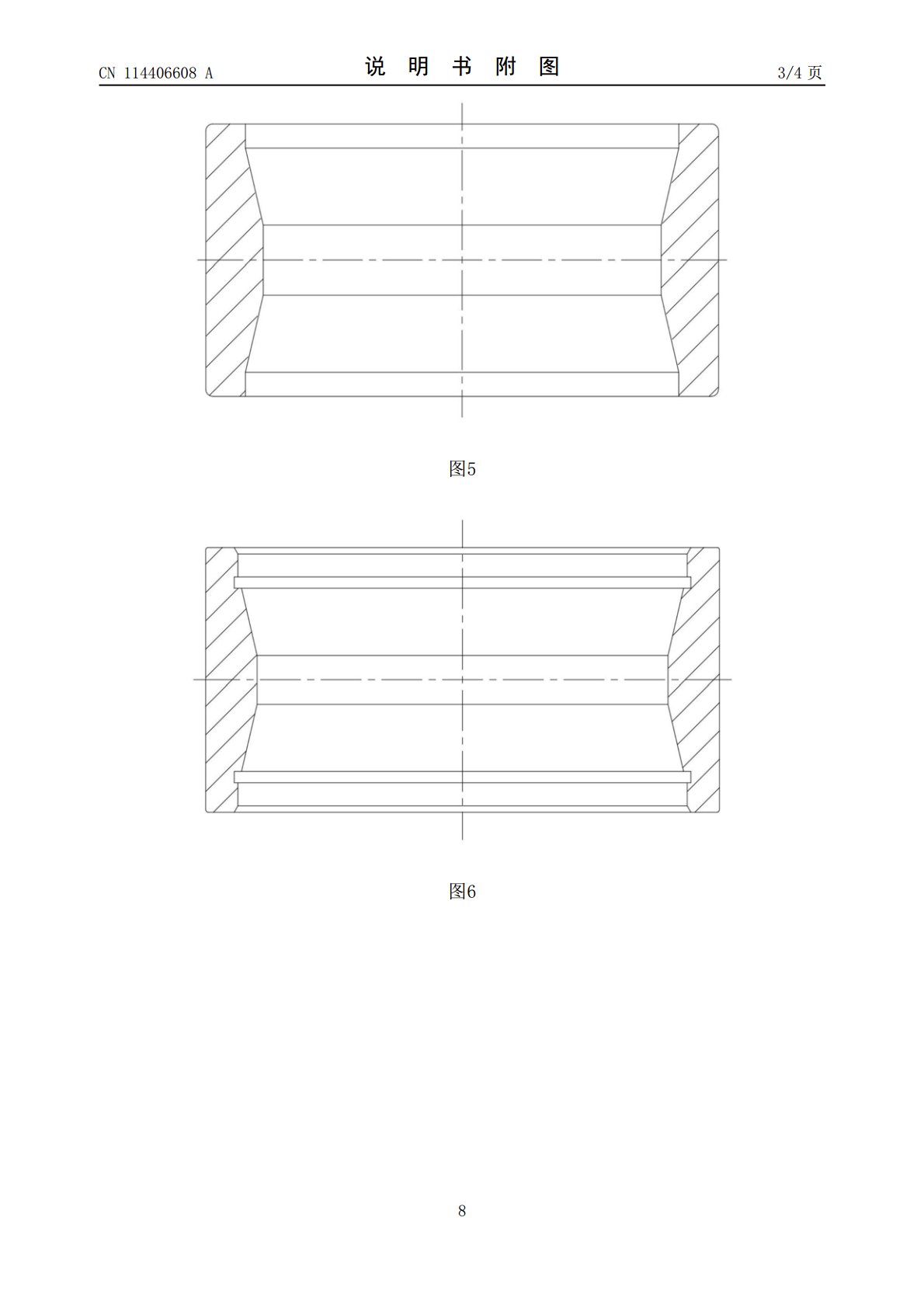

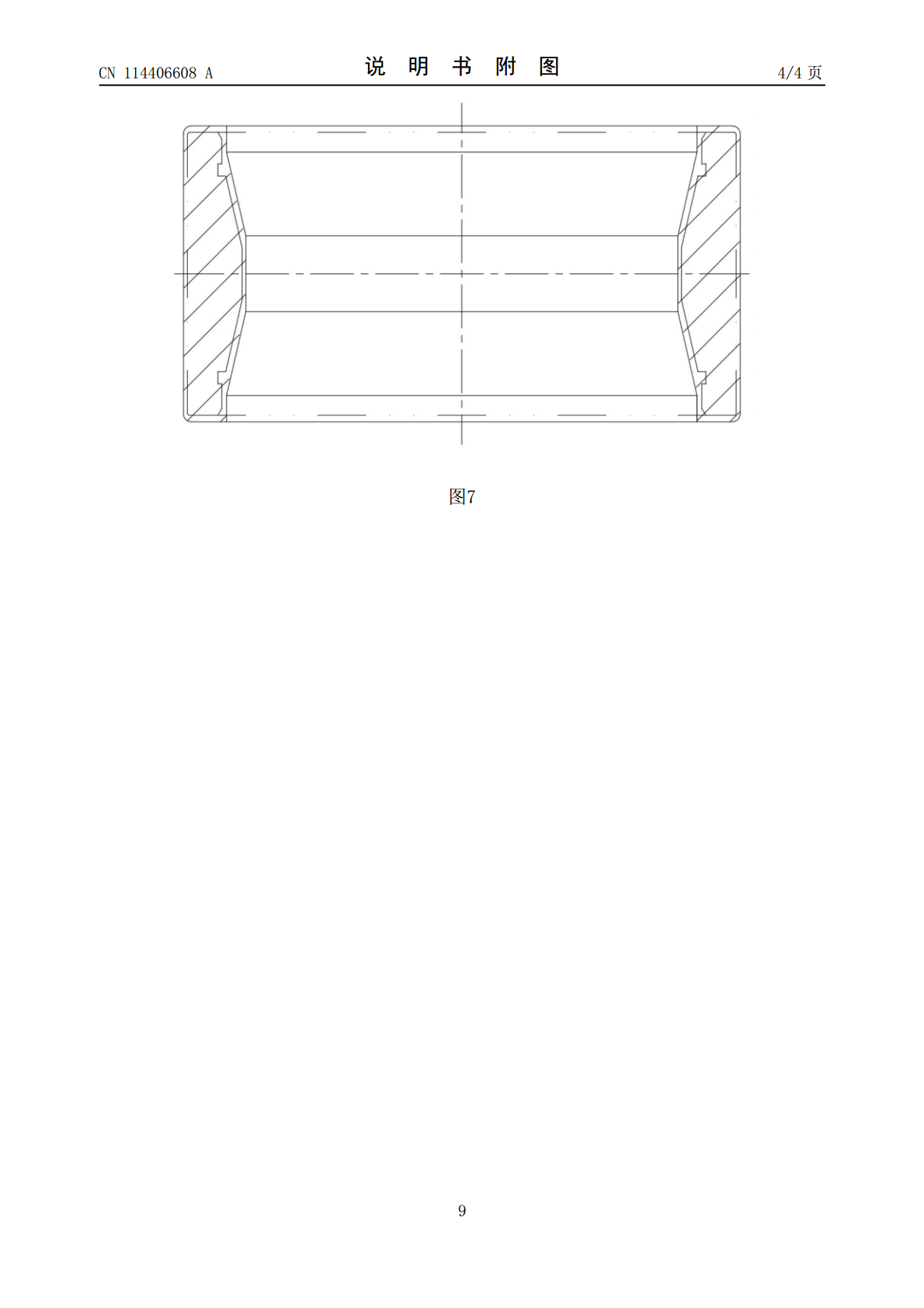

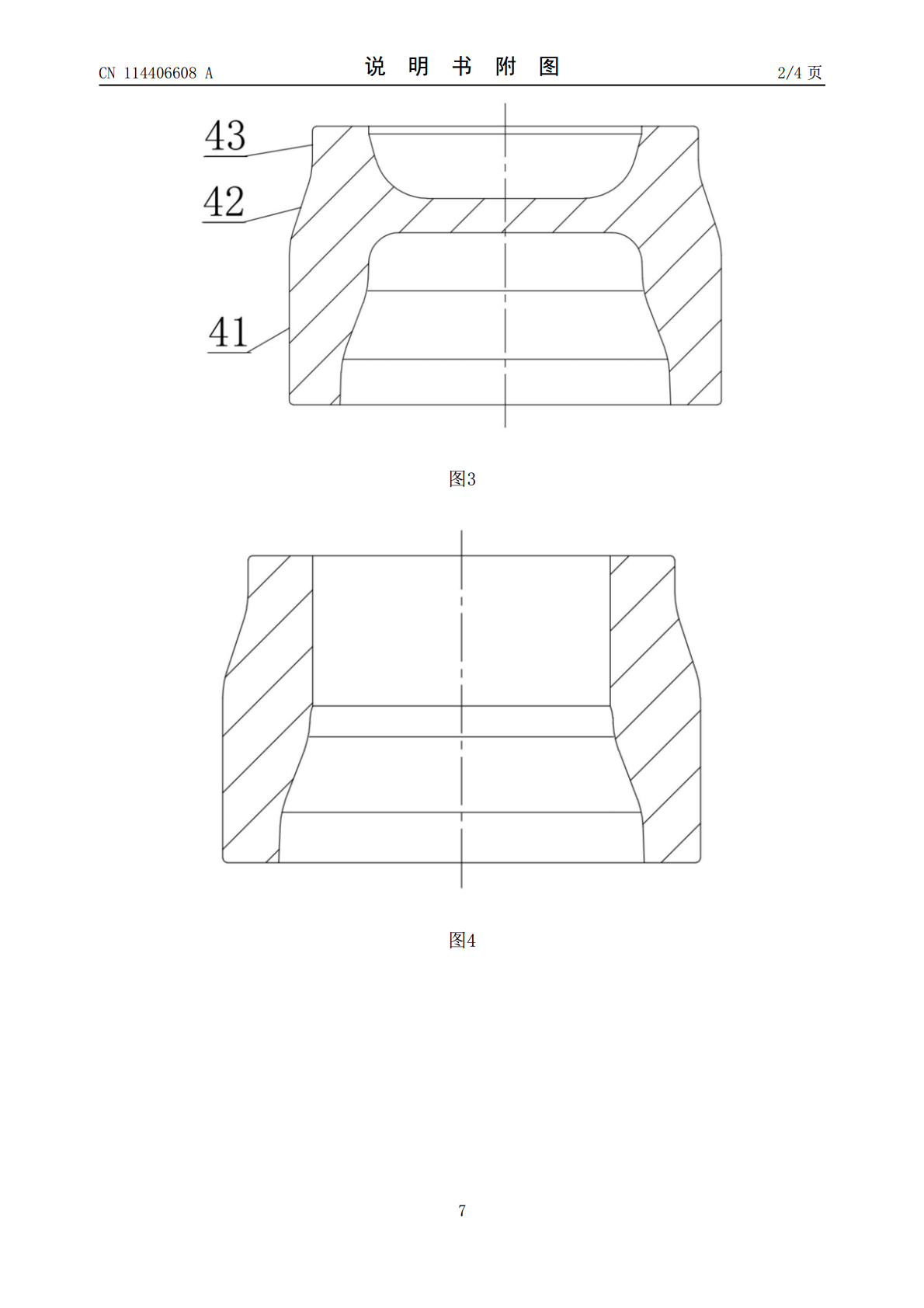

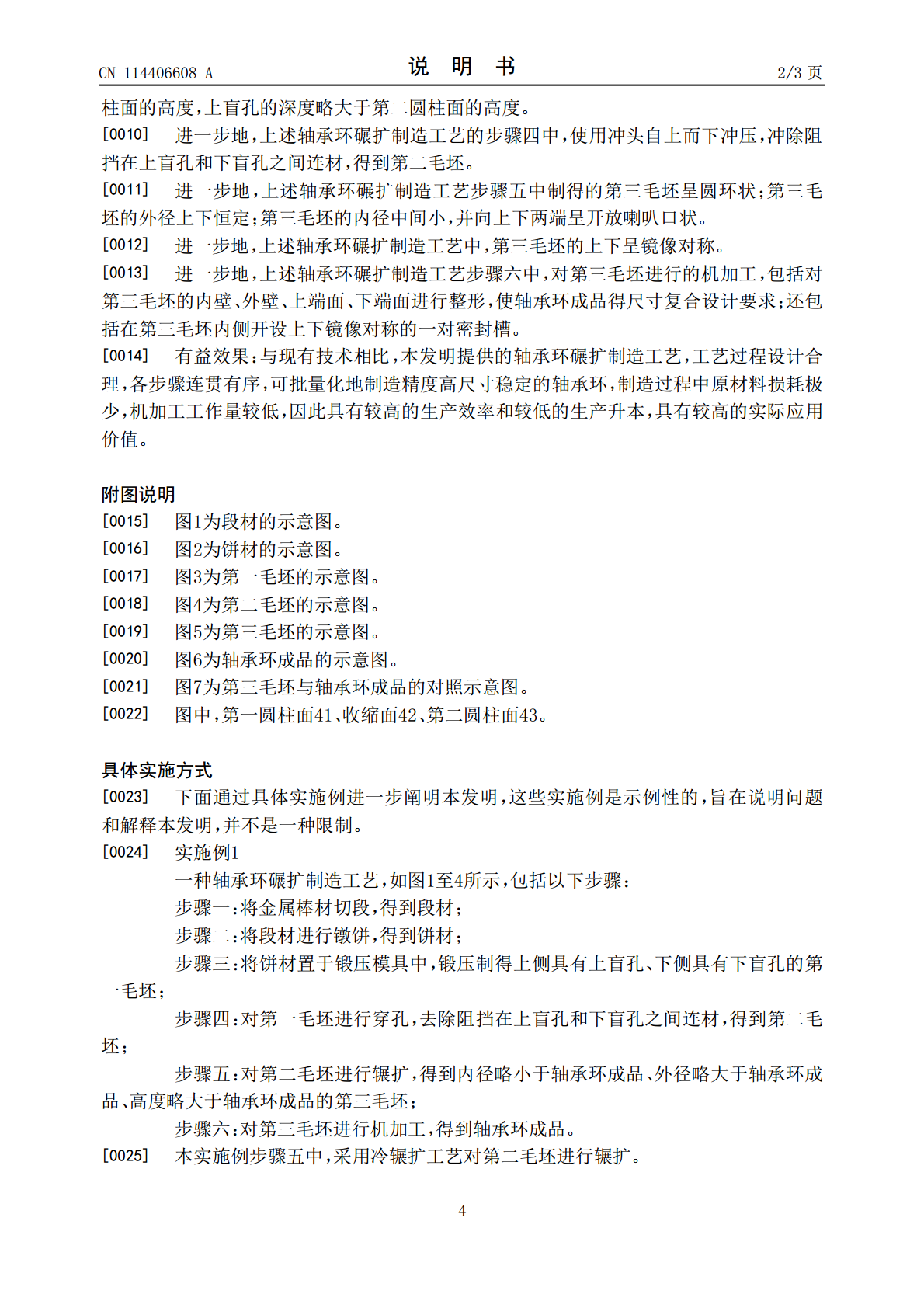

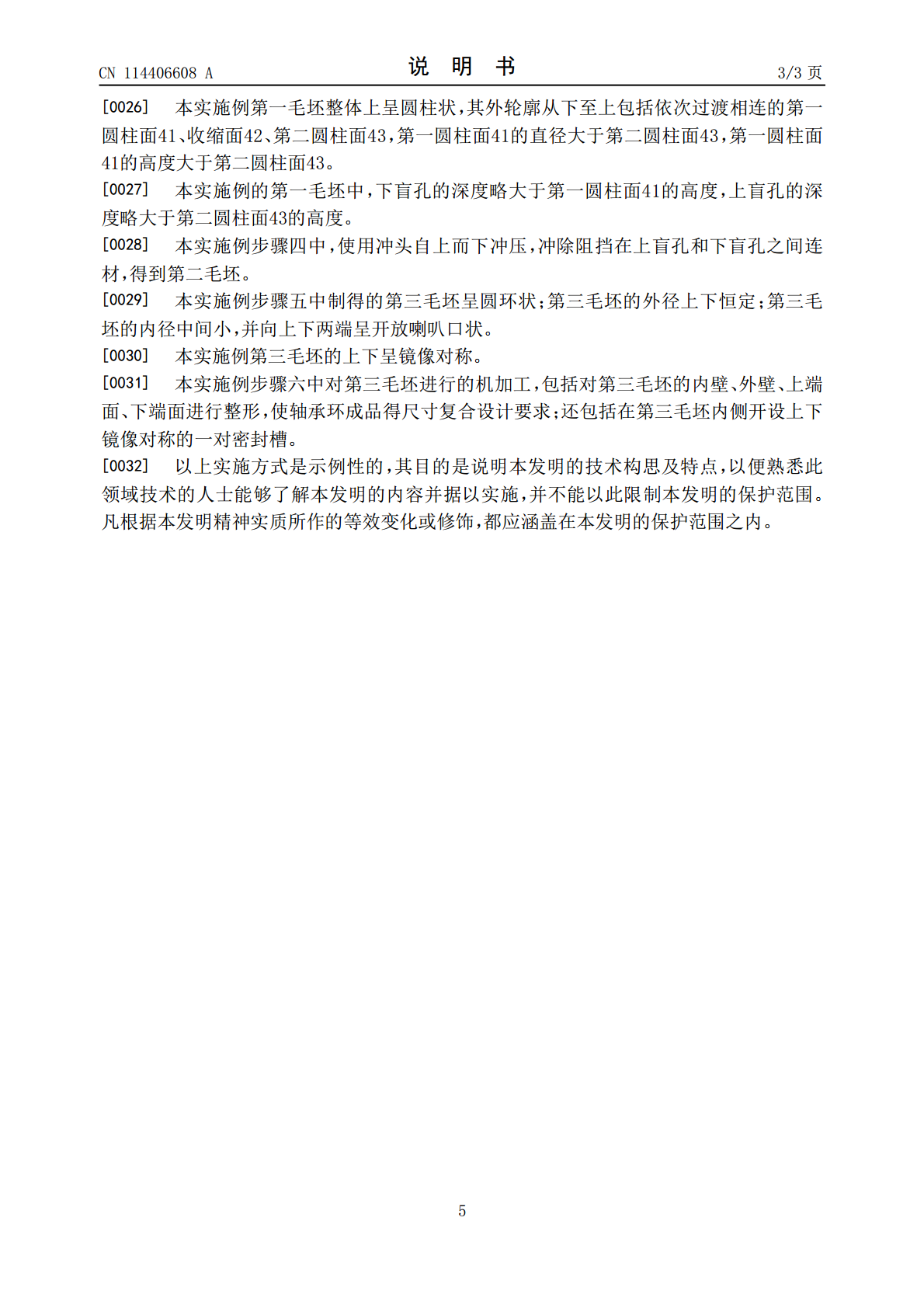

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114406608A(43)申请公布日2022.04.29(21)申请号202111588746.5(22)申请日2021.12.23(71)申请人江苏保捷精锻有限公司地址215431江苏省苏州市太仓市浏河镇新闸村(72)发明人廖春惠葛泓费晓伟(74)专利代理机构苏州市方略专利代理事务所(普通合伙)32267代理人王克兰(51)Int.Cl.B23P15/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种轴承环碾扩制造工艺(57)摘要本发明属于轴承制造技术领域，具体涉及一种轴承环碾扩制造工艺。步骤一：将金属棒材切段，得到段材；步骤二：将段材进行镦饼，得到饼材；步骤三：将饼材置于锻压模具中，锻压制得上侧具有上盲孔、下侧具有下盲孔的第一毛坯；步骤四：对第一毛坯进行穿孔，去除阻挡在上盲孔和下盲孔之间连材，得到第二毛坯；步骤五：对第二毛坯进行辗扩，得到内径略小于轴承环成品、外径略大于轴承环成品、高度略大于轴承环成品的第三毛坯；步骤六：对第三毛坯进行机加工，得到轴承环成品。本发明提供的轴承环碾扩制造工艺，可批量化地制造精度高尺寸稳定的轴承环，制造过程中原材料损耗极少，机加工工作量较低，因此具有较高的生产效率和较低的生产升本。CN114406608ACN114406608A权利要求书1/1页1.一种轴承环碾扩制造工艺，其特征在于：包括以下步骤：步骤一：将金属棒材切段，得到段材；步骤二：将段材进行镦饼，得到饼材；步骤三：将饼材置于锻压模具中，锻压制得上侧具有上盲孔、下侧具有下盲孔的第一毛坯；步骤四：对第一毛坯进行穿孔，去除阻挡在上盲孔和下盲孔之间连材，得到第二毛坯；步骤五：对第二毛坯进行辗扩，得到内径略小于轴承环成品、外径略大于轴承环成品、高度略大于轴承环成品的第三毛坯；步骤六：对第三毛坯进行机加工，得到轴承环成品。2.根据权利要求1所述的轴承环碾扩制造工艺，其特征在于：步骤五中，采用冷辗扩工艺对第二毛坯进行辗扩。3.根据权利要求1所述的轴承环碾扩制造工艺，其特征在于：所述第一毛坯整体上呈圆柱状，其外轮廓从下至上包括依次过渡相连的第一圆柱面（41）、收缩面（42）、第二圆柱面（43），第一圆柱面（41）的直径大于第二圆柱面（43），第一圆柱面（41）的高度大于第二圆柱面（43）。4.根据权利要求3所述的轴承环碾扩制造工艺，其特征在于：所述第一毛坯中，下盲孔的深度略大于第一圆柱面（41）的高度，上盲孔的深度略大于第二圆柱面（43）的高度。5.根据权利要求1所述的轴承环碾扩制造工艺，其特征在于：步骤四中，使用冲头自上而下冲压，冲除阻挡在上盲孔和下盲孔之间连材，得到第二毛坯。6.根据权利要求2所述的轴承环碾扩制造工艺，其特征在于：步骤五中制得的第三毛坯呈圆环状；第三毛坯的外径上下恒定；第三毛坯的内径中间小，并向上下两端呈开放喇叭口状。7.根据权利要求6所述的轴承环碾扩制造工艺，其特征在于：第三毛坯的上下呈镜像对称。8.根据权利要求7所述的轴承环碾扩制造工艺，其特征在于：步骤六中对第三毛坯进行的机加工，包括对第三毛坯的内壁、外壁、上端面、下端面进行整形，使轴承环成品得尺寸复合设计要求；还包括在第三毛坯内侧开设上下镜像对称的一对密封槽。2CN114406608A说明书1/3页一种轴承环碾扩制造工艺技术领域[0001]本发明属于轴承制造技术领域，具体涉及一种轴承环碾扩制造工艺。背景技术[0002]轴承是各类机械设备的重要部件，其作用是安装在轴与轴座之间使滑动摩擦转化为滚动摩擦以减轻机械磨损。滚动轴承一般由内环、外环、滚动体和保持架四部分组成。内环的作用是与轴相配合并与轴一起旋转；外环作用是与轴承座相配合，起支撑作用。[0003]轴承环的制造对轴承水平对轴承的精度和使用寿命都具有十分重要的影响。为了满足轴承环精度高、强度大、耐磨损等特性，现有轴承环普遍采用锻造和机加工相结合的加工方式，即先锻造出大体的轮廓然后进行机加工使其达到精度要求。现有制造工艺虽然能够获得满足使用要求的轴承环，但是现有的锻造和机加工相结合的制造工艺，存在加工损耗大，原材料浪费多，制造效率偏低，成本偏高等问题。发明内容[0004]针对现有技术存在的不足，本发明提供一种轴承环碾扩制造工艺。[0005]本发明提供的轴承环碾扩制造工艺，包括以下步骤：步骤一：将金属棒材切段，得到段材；步骤二：将段材进行镦饼，得到饼材；步骤三：将饼材置于锻压模具中，锻压制得上侧具有上盲孔、下侧具有下盲孔的第一毛坯；步骤四：对第一毛坯进行穿孔，去除阻挡在上盲孔和下盲孔之间连材，得到第二毛坯；步骤五：对第二毛坯进行辗扩，得到内径略小于轴承环成品、外径略大于轴承环成品、高度略大于轴承环成品的第三毛坯；步骤六：对第三毛
