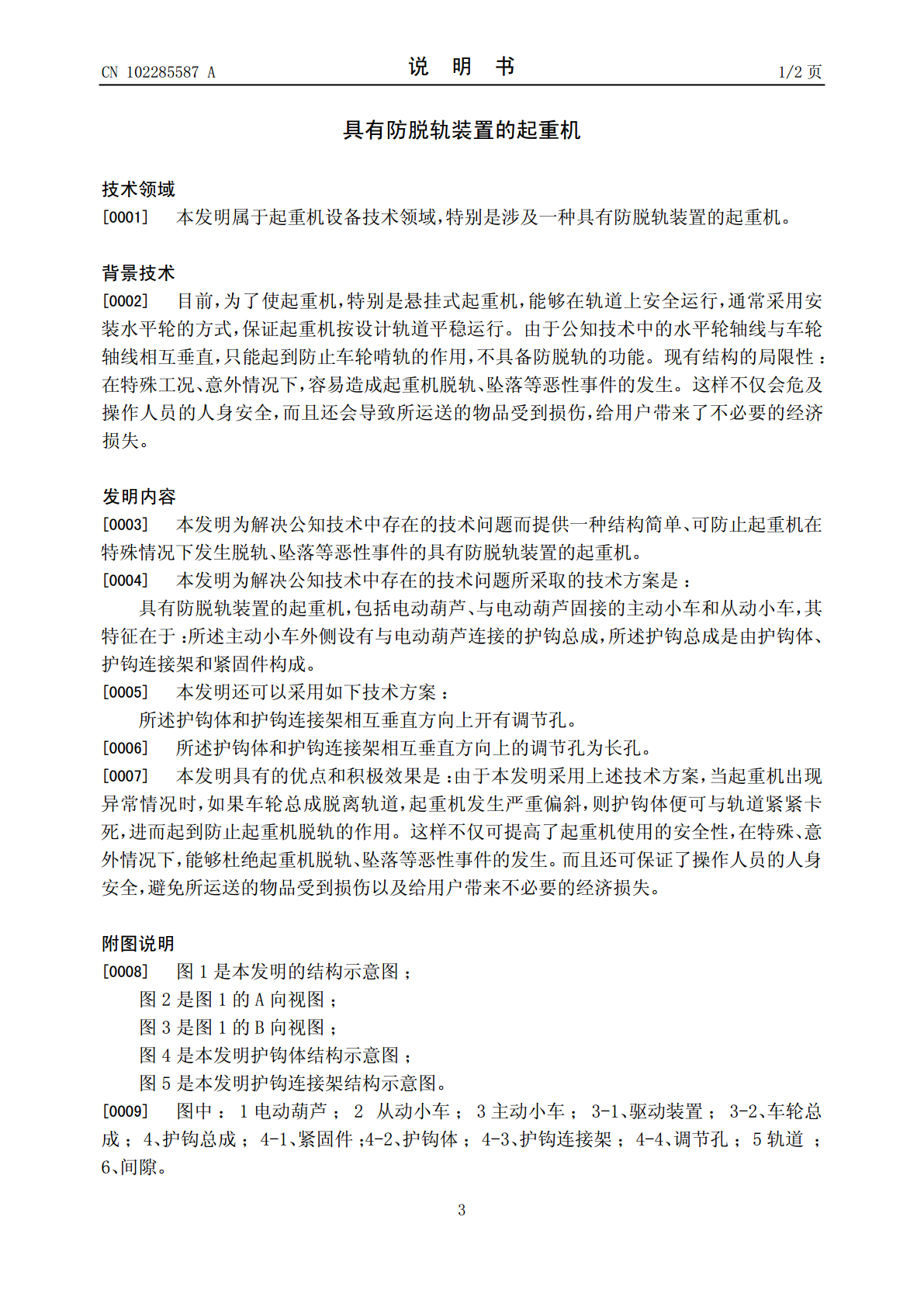

(19)中华人民共和国国家知识产权局*CN102285587A*(12)发明专利申请(10)申请公布号CN102285587A(43)申请公布日2011.12.21(21)申请号201110234745.0(22)申请日2011.08.18(71)申请人天津起重设备有限公司地址300462天津市滨海新区开发区西区中南一街29号(72)发明人李洪福马金桥王洪春王喆(74)专利代理机构天津市鼎和专利商标代理有限公司12101代理人冯舜英(51)Int.Cl.B66C9/16(2006.01)B66C9/18(2006.01)权利要求书1页说明书2页附图2页(54)发明名称具有防脱轨装置的起重机(57)摘要本发明涉及一种具有防脱轨装置的起重机，包括电动葫芦、与电动葫芦固接的主动小车和从动小车，特征是：所述主动小车外侧设有与电动葫芦连接的护钩总成，所述护钩总成是由护钩体、护钩连接架和紧固件构成，在护钩体和护钩连接架相互垂直方向上均开有调节孔。优点是：当起重机出现异常情况时，如车轮总成脱离轨道，起重机发生严重偏斜，则护钩体便可与轨道紧紧卡死，进而起到防止起重机脱轨的作用。这样不仅可提高了起重机使用的安全性，在特殊、意外情况下，能够杜绝起重机脱轨、坠落等恶性事件的发生。而且还可保证了操作人员的人身安全，避免所运送的物品受到损伤以及给用户带来不必要的经济损失。CN102857ACCNN110228558702285597A权利要求书1/1页1.一种具有防脱轨装置的起重机，包括电动葫芦、与电动葫芦固接的主动小车和从动小车，其特征在于：所述主动小车外侧设有与电动葫芦连接的护钩总成，所述护钩总成是由护钩体、护钩连接架和紧固件构成。2.根据权利要求1所述的具有防脱轨装置的起重机，其特征在于：所述护钩体和护钩连接架相互垂直方向上开有调节孔。3.根据权利要求2所述的具有防脱轨装置的起重机，其特征在于：所述护钩体和护钩连接架相互垂直方向上的调节孔为长孔。2CCNN110228558702285597A说明书1/2页具有防脱轨装置的起重机技术领域[0001]本发明属于起重机设备技术领域，特别是涉及一种具有防脱轨装置的起重机。背景技术[0002]目前，为了使起重机，特别是悬挂式起重机，能够在轨道上安全运行，通常采用安装水平轮的方式，保证起重机按设计轨道平稳运行。由于公知技术中的水平轮轴线与车轮轴线相互垂直，只能起到防止车轮啃轨的作用，不具备防脱轨的功能。现有结构的局限性：在特殊工况、意外情况下，容易造成起重机脱轨、坠落等恶性事件的发生。这样不仅会危及操作人员的人身安全，而且还会导致所运送的物品受到损伤，给用户带来了不必要的经济损失。发明内容[0003]本发明为解决公知技术中存在的技术问题而提供一种结构简单、可防止起重机在特殊情况下发生脱轨、坠落等恶性事件的具有防脱轨装置的起重机。[0004]本发明为解决公知技术中存在的技术问题所采取的技术方案是：具有防脱轨装置的起重机，包括电动葫芦、与电动葫芦固接的主动小车和从动小车，其特征在于：所述主动小车外侧设有与电动葫芦连接的护钩总成，所述护钩总成是由护钩体、护钩连接架和紧固件构成。[0005]本发明还可以采用如下技术方案：所述护钩体和护钩连接架相互垂直方向上开有调节孔。[0006]所述护钩体和护钩连接架相互垂直方向上的调节孔为长孔。[0007]本发明具有的优点和积极效果是：由于本发明采用上述技术方案，当起重机出现异常情况时，如果车轮总成脱离轨道，起重机发生严重偏斜，则护钩体便可与轨道紧紧卡死，进而起到防止起重机脱轨的作用。这样不仅可提高了起重机使用的安全性，在特殊、意外情况下，能够杜绝起重机脱轨、坠落等恶性事件的发生。而且还可保证了操作人员的人身安全，避免所运送的物品受到损伤以及给用户带来不必要的经济损失。附图说明[0008]图1是本发明的结构示意图；图2是图1的A向视图；图3是图1的B向视图；图4是本发明护钩体结构示意图；图5是本发明护钩连接架结构示意图。[0009]图中：1电动葫芦；2从动小车；3主动小车；3-1、驱动装置；3-2、车轮总成；4、护钩总成；4-1、紧固件；4-2、护钩体；4-3、护钩连接架；4-4、调节孔；5轨道；6、间隙。3CCNN110228558702285597A说明书2/2页具体实施方式[0010]为能进一步了解本发明的发明内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下：请参阅图1-图5，具有防脱轨装置的起重机，包括电动葫芦1、与电动葫芦1固接的主动小车3和从动小车2，所述主动小车3由驱动装置3-1和车轮总成3-2构成。在所述主动小车外侧设有与电动葫芦1连接的护钩总成4，所述护钩总成是由护钩体4-2、护钩连接架4-3和紧固件4-1构成。所述护钩体4-2为两个，并通过护钩连接架
