一种氯碱工业用尾气净化装置.pdf

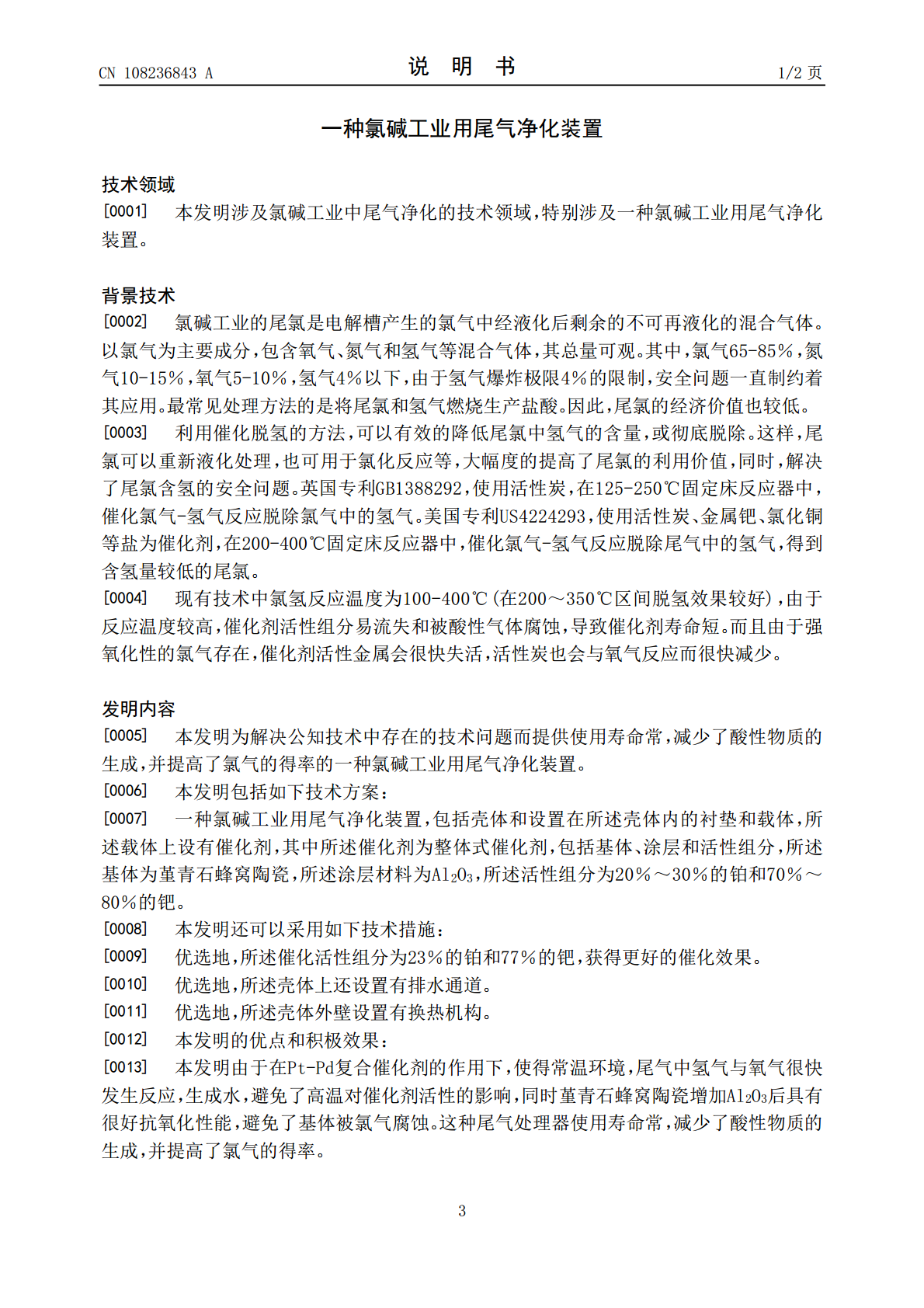

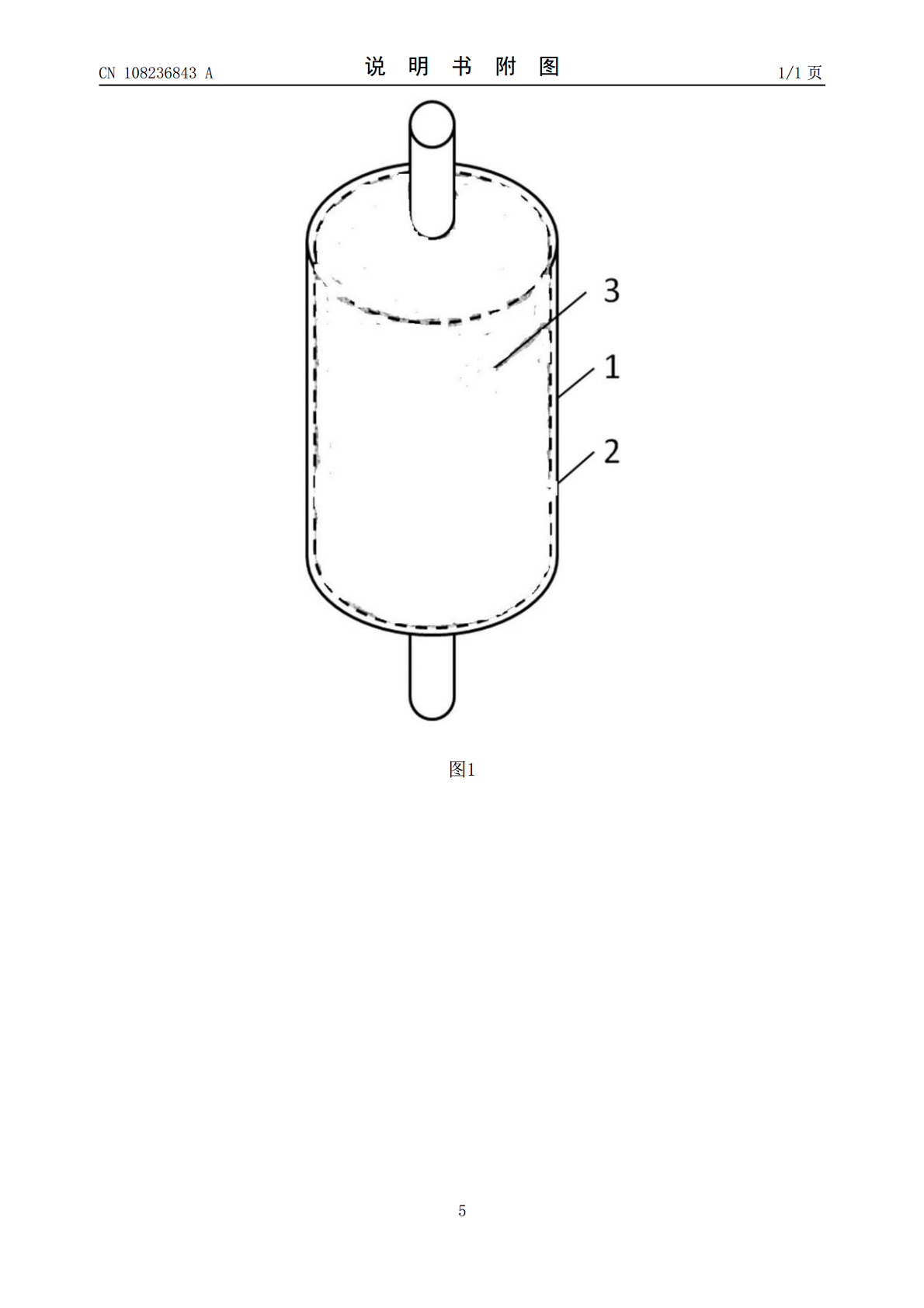

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108236843A(43)申请公布日2018.07.03(21)申请号201611221223.6(22)申请日2016.12.26(71)申请人天津立旋科技有限公司地址300000天津市河西区环湖中路滨湖大厦负一层B136(72)发明人高鹏飞(74)专利代理机构天津津专知识产权代理事务所(特殊普通合伙)12220代理人贺楠(51)Int.Cl.B01D53/86(2006.01)B01D53/76(2006.01)B01D53/46(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种氯碱工业用尾气净化装置(57)摘要本发明提供了一种氯碱工业用尾气净化装置，包括壳体和设置在所述壳体内的衬垫和载体，所述载体上设有催化剂；其中，所述催化剂为整体式催化剂，包括基体、涂层和活性组分，所述基体为堇青石蜂窝陶瓷，所述涂层材料为Al2O3，所述活性组分为20％～30％的铂和70％～80％的钯。本发明由于在Pt-Pd复合催化剂的作用下，使得常温环境，尾气中氢气与氧气很快发生反应，生成水，避免了高温对催化剂活性的影响，同时堇青石蜂窝陶瓷增加Al2O3后具有很好抗氧化性能，避免了基体被氯气腐蚀。这种尾气处理器使用寿命常，减少了酸性物质的生成，并提高了氯气的得率。CN108236843ACN108236843A权利要求书1/1页1.一种氯碱工业用尾气净化装置，包括壳体和设置在所述壳体(1)内的衬垫(2)和载体(3)，所述载体上设有催化剂；其中，所述催化剂为整体式催化剂，包括基体、涂层和活性组分，所述基体为堇青石蜂窝陶瓷，所述涂层材料为Al2O3，所述活性组分为20％～30％的铂和70％～80％的钯。2.根据权利要求1所述的氯碱工业用尾气净化装置，其特征在于：所述催化活性组分为23％的铂和77％的钯。3.根据权利要求1所述的氯碱工业用尾气净化装置，其特征在于：所述壳体上还设置有排水通道。4.根据权利要求1所述的氯碱工业用尾气净化装置，其特征在于：所述壳体外壁设置有换热机构。2CN108236843A说明书1/2页一种氯碱工业用尾气净化装置技术领域[0001]本发明涉及氯碱工业中尾气净化的技术领域，特别涉及一种氯碱工业用尾气净化装置。背景技术[0002]氯碱工业的尾氯是电解槽产生的氯气中经液化后剩余的不可再液化的混合气体。以氯气为主要成分，包含氧气、氮气和氢气等混合气体，其总量可观。其中，氯气65-85％，氮气10-15％，氧气5-10％，氢气4％以下，由于氢气爆炸极限4％的限制，安全问题一直制约着其应用。最常见处理方法的是将尾氯和氢气燃烧生产盐酸。因此，尾氯的经济价值也较低。[0003]利用催化脱氢的方法，可以有效的降低尾氯中氢气的含量，或彻底脱除。这样，尾氯可以重新液化处理，也可用于氯化反应等，大幅度的提高了尾氯的利用价值，同时，解决了尾氯含氢的安全问题。英国专利GB1388292，使用活性炭，在125-250℃固定床反应器中，催化氯气-氢气反应脱除氯气中的氢气。美国专利US4224293，使用活性炭、金属钯、氯化铜等盐为催化剂，在200-400℃固定床反应器中，催化氯气-氢气反应脱除尾气中的氢气，得到含氢量较低的尾氯。[0004]现有技术中氯氢反应温度为100-400℃(在200～350℃区间脱氢效果较好)，由于反应温度较高，催化剂活性组分易流失和被酸性气体腐蚀，导致催化剂寿命短。而且由于强氧化性的氯气存在，催化剂活性金属会很快失活，活性炭也会与氧气反应而很快减少。发明内容[0005]本发明为解决公知技术中存在的技术问题而提供使用寿命常，减少了酸性物质的生成，并提高了氯气的得率的一种氯碱工业用尾气净化装置。[0006]本发明包括如下技术方案：[0007]一种氯碱工业用尾气净化装置，包括壳体和设置在所述壳体内的衬垫和载体，所述载体上设有催化剂，其中所述催化剂为整体式催化剂，包括基体、涂层和活性组分，所述基体为堇青石蜂窝陶瓷，所述涂层材料为Al2O3，所述活性组分为20％～30％的铂和70％～80％的钯。[0008]本发明还可以采用如下技术措施：[0009]优选地，所述催化活性组分为23％的铂和77％的钯，获得更好的催化效果。[0010]优选地，所述壳体上还设置有排水通道。[0011]优选地，所述壳体外壁设置有换热机构。[0012]本发明的优点和积极效果：[0013]本发明由于在Pt-Pd复合催化剂的作用下，使得常温环境，尾气中氢气与氧气很快发生反应，生成水，避免了高温对催化剂活性的影响，同时堇青石蜂窝陶瓷增加Al2O3后具有很好抗氧化性能，避免了基体被氯气腐蚀。这种尾气处理器使用寿命常，减少了酸性物质的生成，并提高了氯气的得率。3CN108236843
