一种工业尾气净化剂的混合装置.pdf

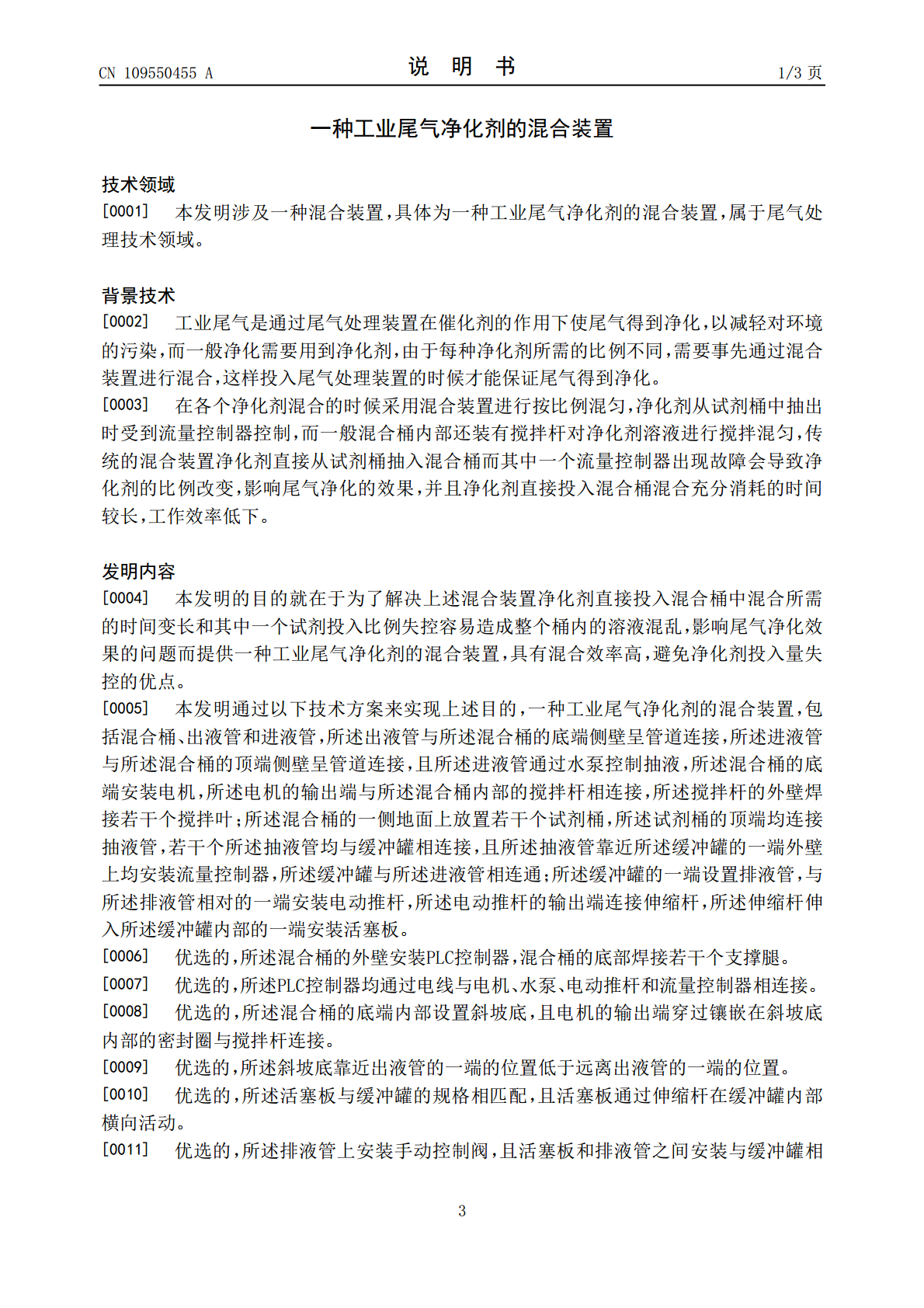

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109550455A(43)申请公布日2019.04.02(21)申请号201811513336.2(22)申请日2018.12.11(71)申请人黄冈华杰窑炉设备有限公司地址438200湖北省黄冈市浠水县清泉镇车站大道9号(72)发明人蔡德华占细见程丹(74)专利代理机构合肥律众知识产权代理有限公司34147代理人黄景燕(51)Int.Cl.B01F13/10(2006.01)B01F15/00(2006.01)B01F15/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种工业尾气净化剂的混合装置(57)摘要本发明公开了一种工业尾气净化剂的混合装置，包括混合桶、出液管和进液管，所述出液管与所述混合桶的底端侧壁呈管道连接，所述进液管与所述混合桶的顶端侧壁呈管道连接，且所述进液管通过水泵控制抽液。通过在混合桶的进液管与试剂桶之间安装缓冲罐，缓冲罐存储各个试剂桶抽来的净化剂溶液进行预混合，便于混合桶内部的再混合，每个试剂桶的抽液管上均安装流量控制器，流量控制器用来控制各个试剂桶内部的净化剂流量，保证各个净化剂可以按比例进入缓冲罐，即使其中一个流量控制器出现故障，净化剂只会存在缓冲罐内部，不会迅速进入混合桶，可以避免因设备故障而出现净化剂比例混乱的问题。本发明具有混合效果更好的特点。CN109550455ACN109550455A权利要求书1/1页1.一种工业尾气净化剂的混合装置，其特征在于：包括混合桶（1）、出液管（5）和进液管（7），所述出液管（5）与所述混合桶（1）的底端侧壁呈管道连接，所述进液管（7）与所述混合桶（1）的顶端侧壁呈管道连接，且所述进液管（7）通过水泵（6）控制抽液，所述混合桶（1）的底端安装电机（2），所述电机（2）的输出端与所述混合桶（1）内部的搅拌杆（16）相连接，所述搅拌杆（16）的外壁焊接若干个搅拌叶（16）；所述混合桶（1）的一侧地面上放置若干个试剂桶（14），所述试剂桶（14）的顶端均连接抽液管（12），若干个所述抽液管（12）均与缓冲罐（8）相连接，且所述抽液管（12）靠近所述缓冲罐（8）的一端外壁上均安装流量控制器（13），所述缓冲罐（8）与所述进液管（7）相连通；所述缓冲罐（8）的一端设置排液管（10），与所述排液管（10）相对的一端安装电动推杆（11），所述电动推杆（11）的输出端连接伸缩杆（19），所述伸缩杆（19）伸入所述缓冲罐（8）内部的一端安装活塞板（20）。2.根据权利要求1所述的一种工业尾气净化剂的混合装置，其特征在于：所述混合桶（1）的外壁安装PLC控制器（4），混合桶（1）的底部焊接若干个支撑腿（3）。3.根据权利要求2所述的一种工业尾气净化剂的混合装置，其特征在于：所述PLC控制器（4）均通过电线与电机（2）、水泵（6）、电动推杆（11）和流量控制器（13）相连接。4.根据权利要求1所述的一种工业尾气净化剂的混合装置，其特征在于：所述混合桶（1）的底端内部设置斜坡底（17），且电机（2）的输出端穿过镶嵌在斜坡底（17）内部的密封圈（18）与搅拌杆（15）连接。5.根据权利要求4所述的一种工业尾气净化剂的混合装置，其特征在于：所述斜坡底（17）靠近出液管（5）的一端的位置低于远离出液管（5）的一端的位置。6.根据权利要求1所述的一种工业尾气净化剂的混合装置，其特征在于：所述活塞板（20）与缓冲罐（8）的规格相匹配，且活塞板（20）通过伸缩杆（19）在缓冲罐（8）内部横向活动。7.根据权利要求1所述的一种工业尾气净化剂的混合装置，其特征在于：所述排液管（10）上安装手动控制阀（21），且活塞板（20）和排液管（10）之间安装与缓冲罐（8）相连通的加水管（9）。2CN109550455A说明书1/3页一种工业尾气净化剂的混合装置技术领域[0001]本发明涉及一种混合装置，具体为一种工业尾气净化剂的混合装置，属于尾气处理技术领域。背景技术[0002]工业尾气是通过尾气处理装置在催化剂的作用下使尾气得到净化，以减轻对环境的污染，而一般净化需要用到净化剂，由于每种净化剂所需的比例不同，需要事先通过混合装置进行混合，这样投入尾气处理装置的时候才能保证尾气得到净化。[0003]在各个净化剂混合的时候采用混合装置进行按比例混匀，净化剂从试剂桶中抽出时受到流量控制器控制，而一般混合桶内部还装有搅拌杆对净化剂溶液进行搅拌混匀，传统的混合装置净化剂直接从试剂桶抽入混合桶而其中一个流量控制器出现故障会导致净化剂的比例改变，影响尾气净化的效果，并且净化剂直接投入混合桶混合充分消耗的时间较长，工作效率低下。发明内容[0004]本发明的目的就在于为了解决上述混合装置净化剂直接投入混合桶中混合所需的时间
