一种车辆安全带自动提醒系统及方法.pdf

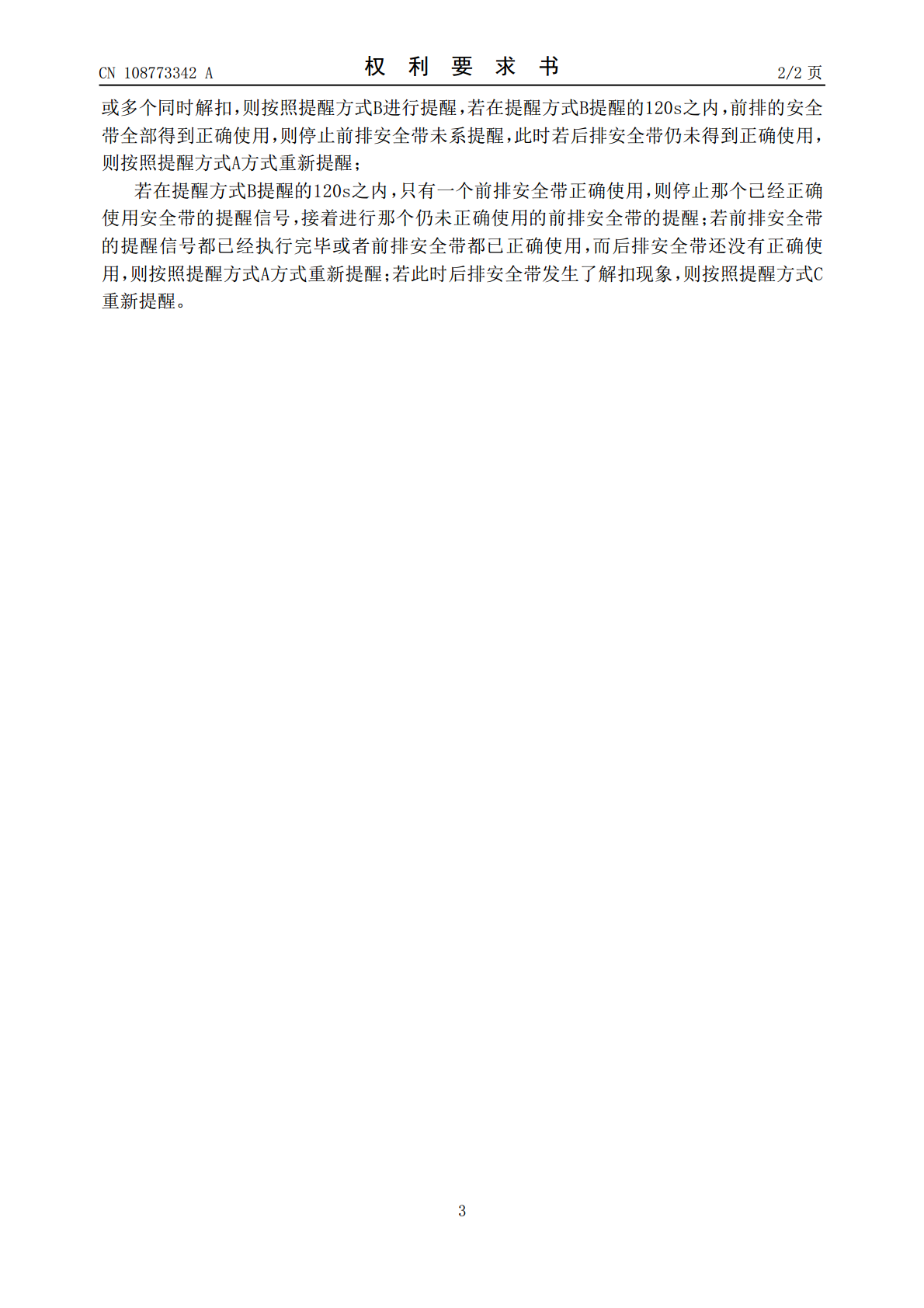

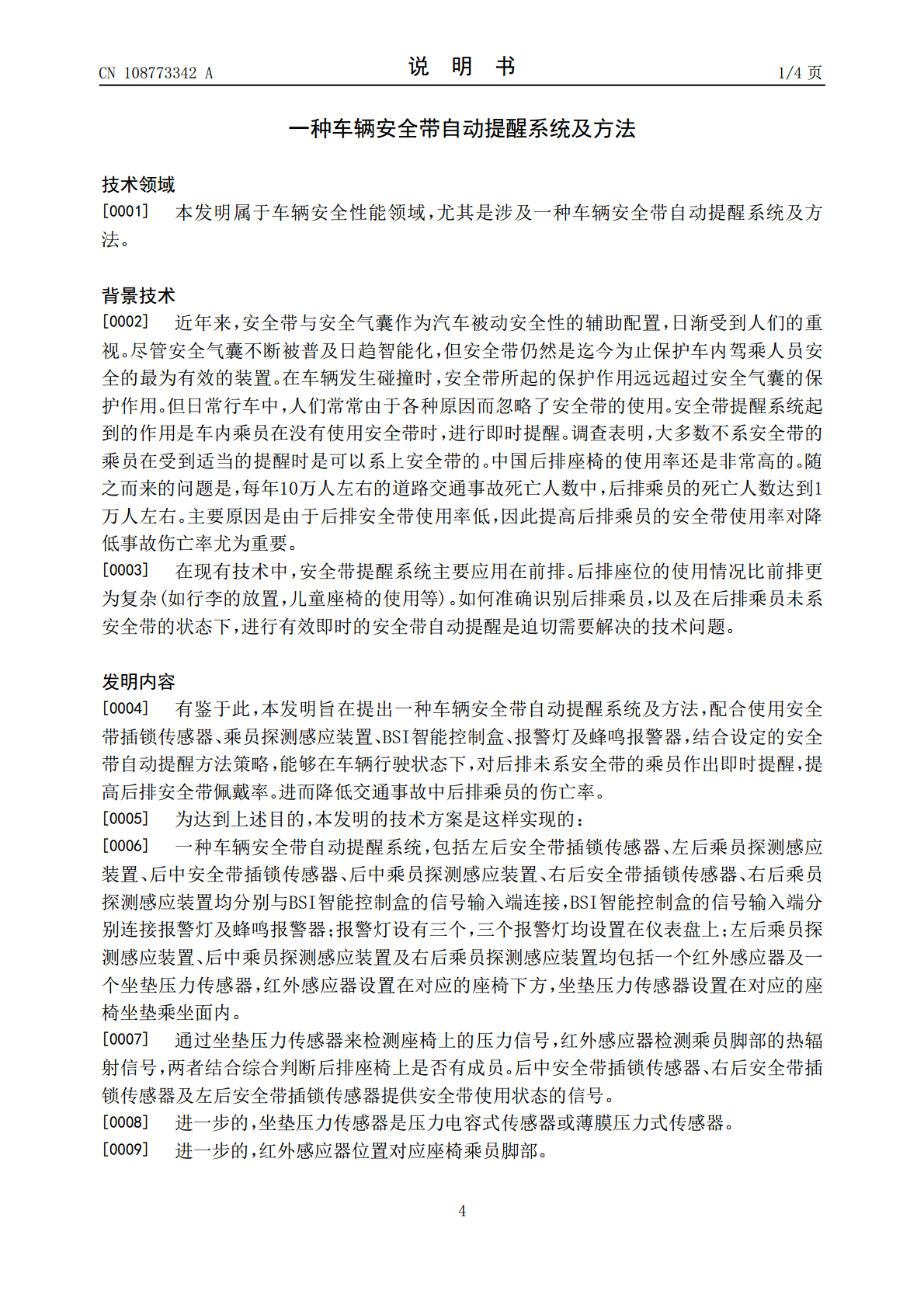

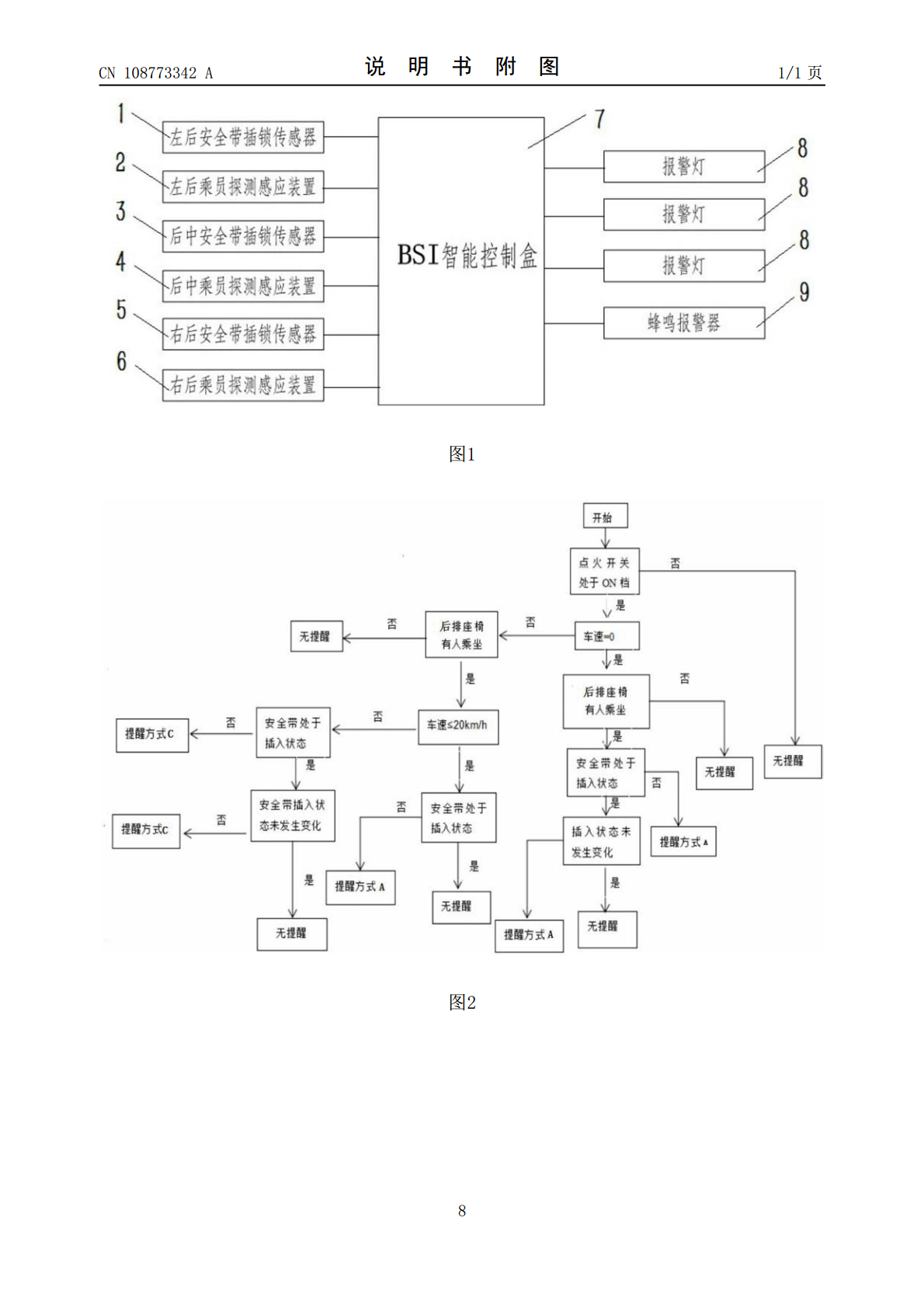

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108773342A(43)申请公布日2018.11.09(21)申请号201810724315.9(22)申请日2018.07.04(71)申请人中国汽车技术研究中心有限公司地址300300天津市东丽区先锋东路68号申请人中汽研汽车检验中心（天津）有限公司(72)发明人朱海涛韩玉环李向荣刘磊高晶坤刘鹏张瑞亮(74)专利代理机构天津滨海科纬知识产权代理有限公司12211代理人薛萌萌(51)Int.Cl.B60R22/48(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种车辆安全带自动提醒系统及方法(57)摘要本发明提供了一种车辆安全带自动提醒系统及方法,包括左后安全带插锁传感器、左后乘员探测感应装置、后中安全带插锁传感器、后中乘员探测感应装置、右后安全带插锁传感器、右后乘员探测感应装置均分别与BSI智能控制盒的信号输入端连接，BSI智能控制盒的信号输入端分别连接报警灯及蜂鸣报警器。本发明一种车辆安全带自动提醒系统及方法，配合使用安全带插锁传感器、乘员探测感应装置、BSI智能控制盒、报警灯及蜂鸣报警器，结合设定的安全带自动提醒方法策略，能够在车辆行驶状态下，对后排未系安全带的乘员作出即时提醒，提高后排安全带佩戴率。进而降低交通事故中后排乘员的伤亡率。CN108773342ACN108773342A权利要求书1/2页1.一种车辆安全带自动提醒系统，其特征在于：包括左后安全带插锁传感器(1)、左后乘员探测感应装置(2)、后中安全带插锁传感器(3)、后中乘员探测感应装置(4)、右后安全带插锁传感器(5)、右后乘员探测感应装置(6)均分别与BSI智能控制盒(7)的信号输入端连接，所述BSI智能控制盒(7)的信号输入端分别连接报警灯(8)及蜂鸣报警器(9)；所述报警灯(8)设有三个，三个所述报警灯(8)均设置在仪表盘上；所述左后乘员探测感应装置(2)、所述后中乘员探测感应装置(4)及所述右后乘员探测感应装置(6)均包括一个红外感应器及一个坐垫压力传感器，所述红外感应器设置在对应的座椅下方，所述坐垫压力传感器设置在对应的座椅坐垫乘坐面内。2.根据权利要求1所述的一种车辆安全带自动提醒系统，其特征在于：所述坐垫压力传感器是压力电容式传感器。3.根据权利要求1所述的一种车辆安全带自动提醒系统，其特征在于：所述坐垫压力传感器是薄膜压力式传感器。4.根据权利要求1所述的一种车辆安全带自动提醒系统，其特征在于：所示红外感应器位置对应座椅乘员脚部。5.一种车辆后排安全带自动提醒方法，其特征在于：使用权利要求1-2任一所述的一种车辆安全带自动提醒系统：步骤1：设置两种提醒方式：提醒方式A：报警灯(8)长亮，蜂鸣报警器(9)无蜂鸣声；提醒方式C：报警灯(8)闪烁，蜂鸣报警器(9)有蜂鸣声(65dB,闪鸣频度1.2s,持续30秒；之后报警灯(8)长亮，没有蜂鸣声)；步骤2：如果点火开关没有位于ON档，则没有提醒；当点火开关处于ON档，车速等于零时，如果后排座椅没有乘员，则没有提醒，如果后排座椅有乘员，安全带没有处于插入状态，则运行提醒方式A；如果后排座椅有乘员，安全带处于插入状态，如插入状态未发生变化，则无提醒，如插入状态发生变化，则运行提醒方式A；步骤3：如果点火开关位于ON档，车速不等于零，并且后排座椅没有乘员时，则无提醒；如果点火开关位于ON档，后排座椅有乘员时，并且车速小于等于20km/h，此时若安全带处于插入状态，则无提醒，若安全带未处于插入状态，则运行提醒方式A；步骤4：如果点火开关位于ON档，后排座椅有乘员时，并且车速大于20km/h，此时若安全带未处于插入状态，则运行提醒方式C；此时若安全带处于插入状态，如插入状态未发生变化，则无提醒，如插入状态发生变化，则运行提醒方式C。6.一种车辆整车安全带自动提醒方法，其特征在于：使用权利要求1-2任一所述的一种车辆安全带自动提醒系统：步骤1：设置三种提醒方式：提醒方式A：报警灯(8)长亮，蜂鸣报警器(9)无蜂鸣声；提醒方式B：报警灯(8)闪烁，蜂鸣报警器(9)有蜂鸣声(65dB,闪鸣频度1.2s,持续30秒；之后73dB,闪烁频度0.4秒，持续90秒)；提醒方式C：报警灯(8)闪烁，蜂鸣报警器(9)有蜂鸣声(65dB,闪鸣频度1.2s,持续30秒；之后报警灯(8)长亮，没有蜂鸣声)；步骤2：当车速达到20km/h后，若前排安全带中的一个或两个与后排的安全带中的一个2CN108773342A权利要求书2/2页或多个同时解扣，则按照提醒方式B进行提醒，若在提醒方式B提醒的120s之内，前排的安全带全部得到正确使用，则停止前排安全带未系提醒，此时若后排安全带仍未得到正确使用，则按照提醒方式A方式重新提醒；若在提
