一种铁基超导体的制备方法.pdf

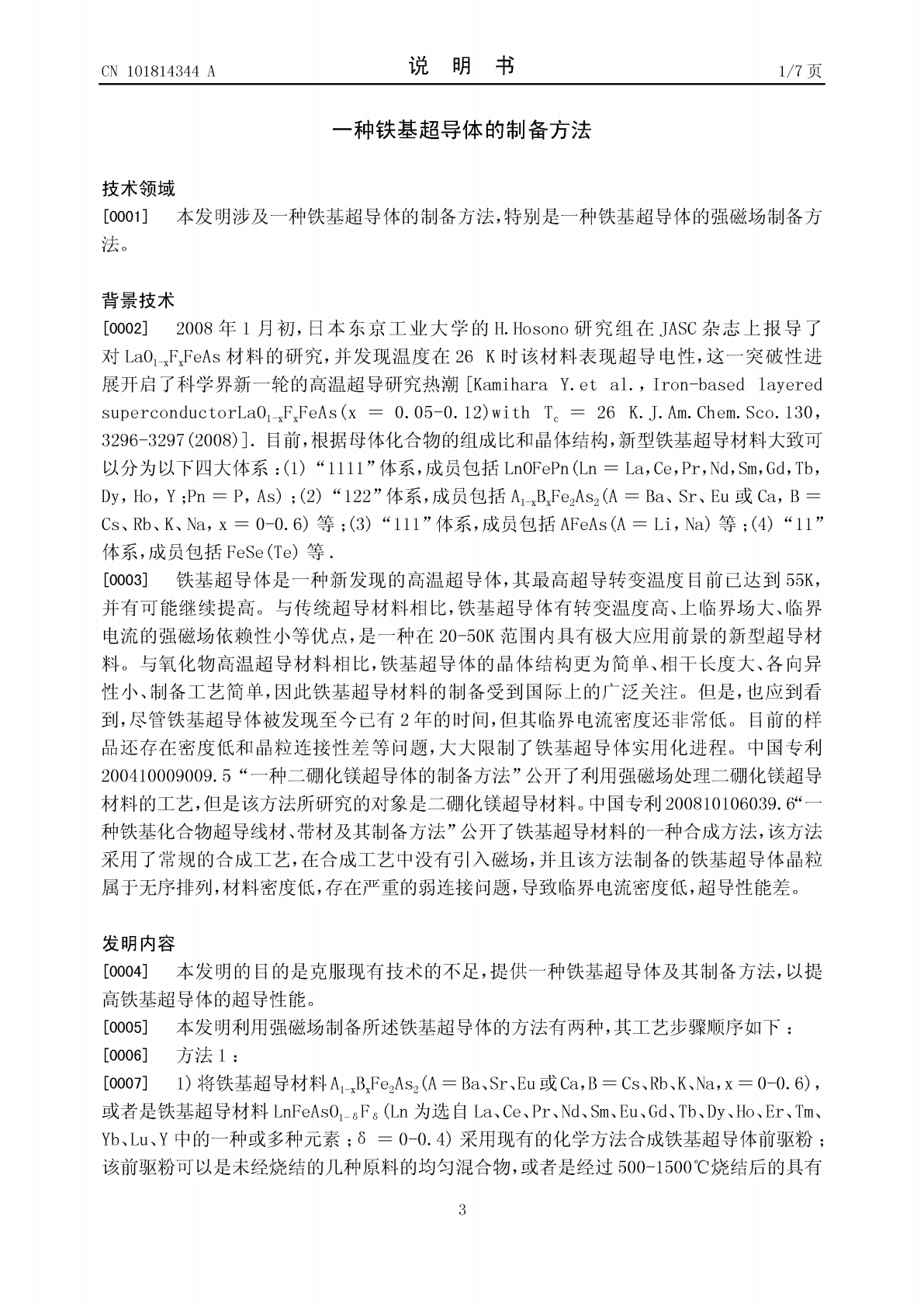

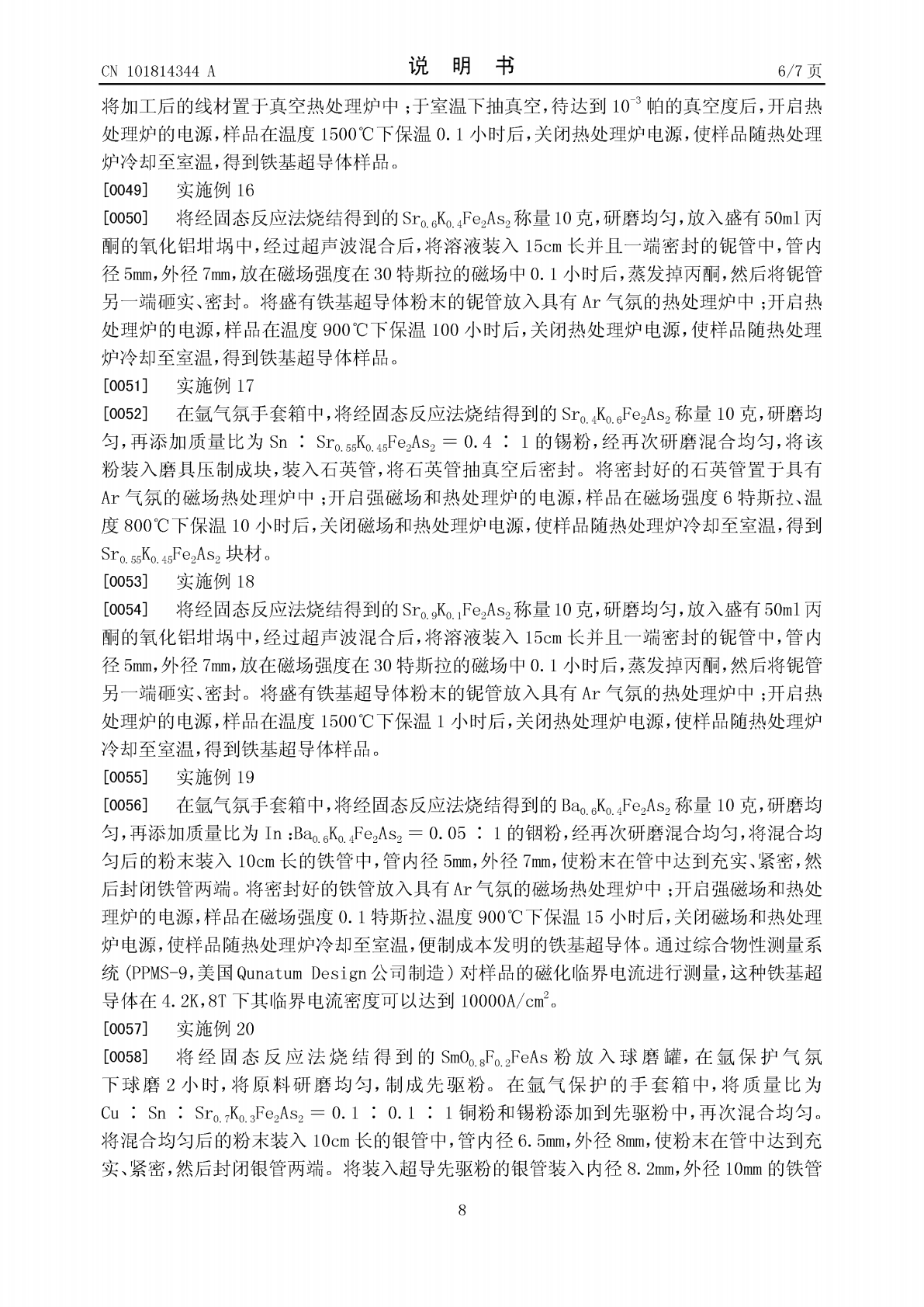

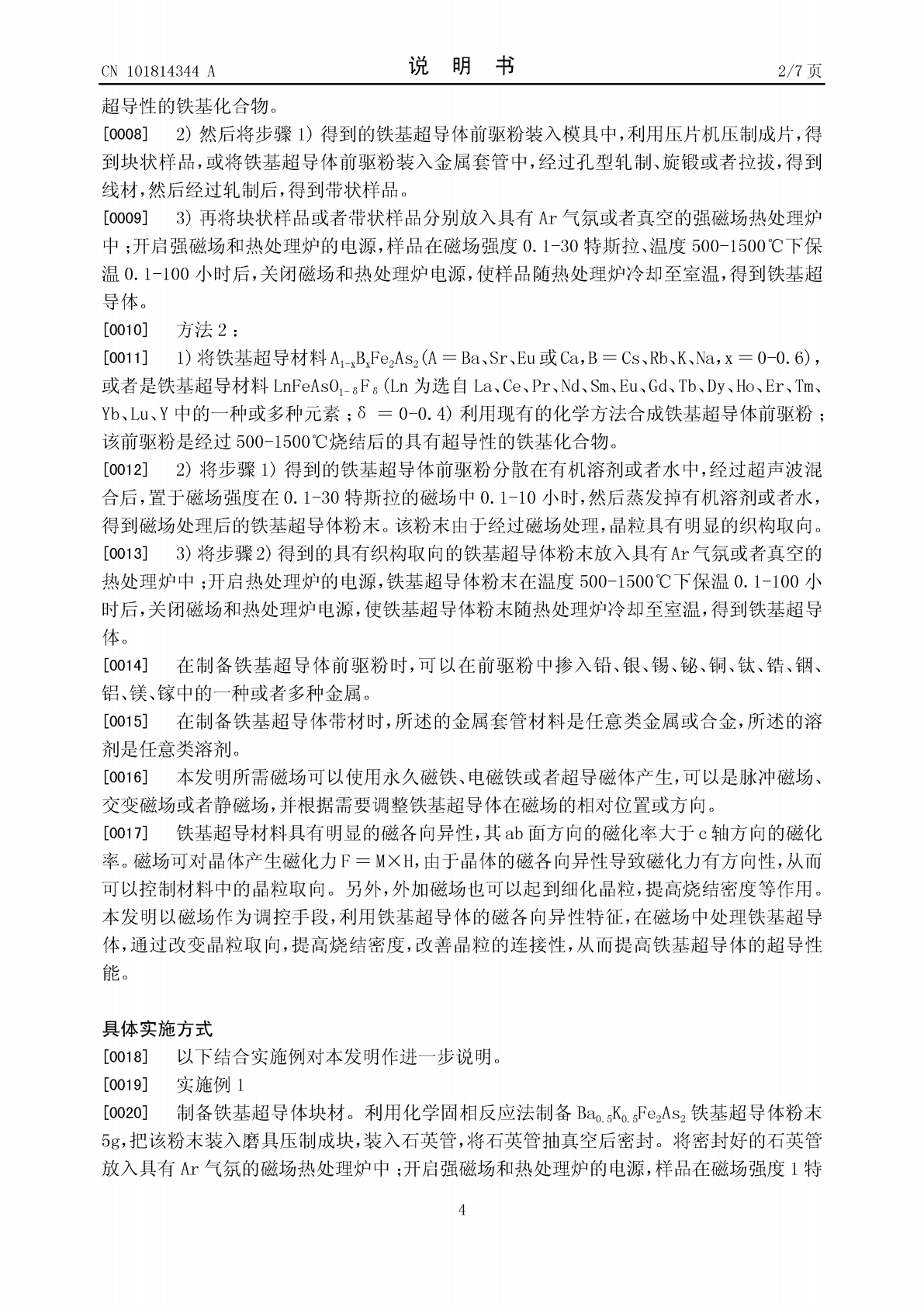

一种铁基超导体的制备方法，将铁基超导体前驱粉经过相应的加工后得到块状或者线带材状样品，然后将块状或者线带材状样品分别放入具有Ar气氛保护或者真空强磁场热处理炉中；在磁场强度0.1-30特斯拉、温度500-1500℃下保温0.1-100小时后，使样品随热处理炉冷却至室温，得到铁基超导体样品。或者烧结好的铁基超导体粉末分散在溶剂中，经过超声波混合后，放在磁场强度在0.1-30特斯拉的磁场中0.1-20小时，然后蒸发掉溶剂，将磁场处理后的铁基超导体粉末放入具有Ar气氛或者真空的热处理炉中，在温度500-1500

2023-06-20

10

651KB

一种铁基超导体的制备方法.pdf

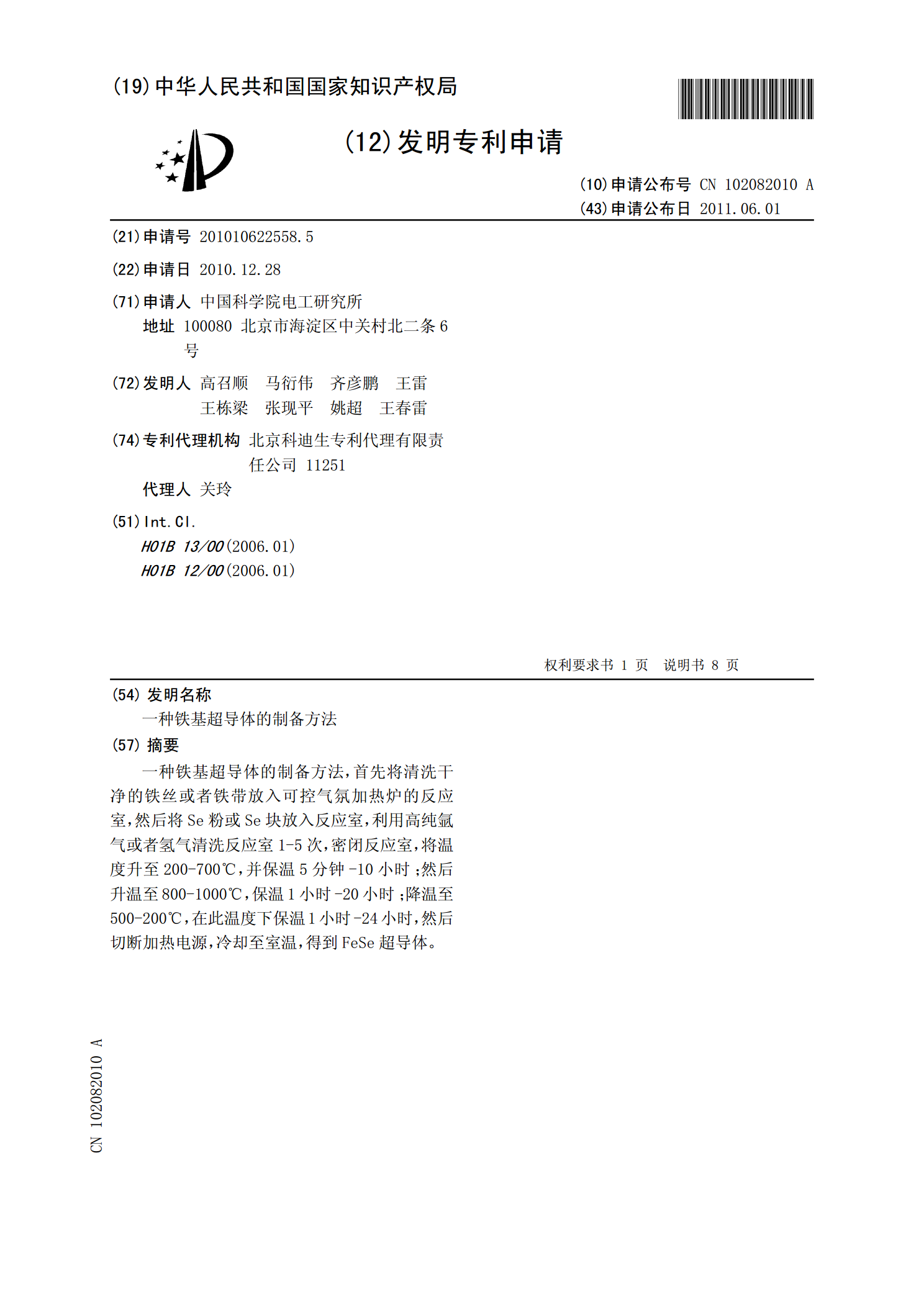

一种铁基超导体的制备方法，首先将清洗干净的铁丝或者铁带放入可控气氛加热炉的反应室，然后将Se粉或Se块放入反应室，利用高纯氩气或者氢气清洗反应室1-5次，密闭反应室，将温度升至200-700℃，并保温5分钟-10小时；然后升温至800-1000℃，保温1小时-20小时；降温至500-200℃，在此温度下保温1小时-24小时，然后切断加热电源，冷却至室温，得到FeSe超导体。

2023-06-20

10

322KB

一种银掺杂铁基超导体的制备方法.pdf

一种银掺杂铁基超导体的制备方法，属于铁基超导材料技术领域。包括以下步骤：在氩气保护下，将稀土和As粉末封装在石英管内热处理制备LnAs粉；在氩气保护手套箱内，将LnAs和Fe粉、Fe2O3粉、FeF3粉按摩尔比3∶(1+x)∶(1-x)∶(1.1～1.5)x配比(0＜x＜0.6)，加入银单质，研磨压制成片状；在高真空下退火：0到600℃升温速率1～5℃/min；600℃到900℃升温速率1～3℃/min；900℃保温5～15小时，900℃到(1100℃～1200℃)升温速率1～3℃/min；1100℃～1

2023-06-20

10

405KB

一种铁砷化合物和铁基超导体的制备方法.pdf

本发明提供了一种铁砷化合物的制备方法,包括步骤:S1,将铁粉和砷粉按1?2:1?2的摩尔比在惰性气氛的保护下混合;S2,完成混合后,在惰性气氛的保护下进行压制处理;S3,对成型后的混合粉体在负压下进行600?1000℃的煅烧处理,得铁砷块体;S4,将所述铁砷块体进行研磨处理,得铁砷粉体;然后对所述铁砷粉体依次进行0.5?2mol/L浓度的酸洗处理和0.5?1mol/L浓度的酸洗处理,得所述铁砷化合物。本发明为一种快速、高效且低成本制备不同铁砷纯化合物粉体的方法,能够获得三种纯净的铁砷化合物,从而用于铁砷基

2023-05-11

10

562KB

一种短时间固相烧结技术制备铁基超导体的方法.pdf

本发明公开了一种短时间固相烧结技术制备铁基超导体的方法，步骤包括：在高纯Ar保护气氛下，将Ln和As粉按摩尔比1∶(1～1.1)混合，封装在高真空石英管内进行热处理，最后炉冷至室温，得到LnAs粉末；在高纯氩气保护的手套箱内，粉末LnAs和Fe粉、Fe2O3粉、FeF3粉按摩尔比3∶(1+x)∶(1-x)∶(1.1～1.5)x进行配比、研磨、压制成片，然后在高真空下进行退火处理，炉冷至室温，最终制备出LnO1-xFxFeAs超导体，其中Ln＝La、Ce、Pr、Nd、Sm、Eu，0＜x＜0.6。本发明方法提

2023-06-20

10

290KB
