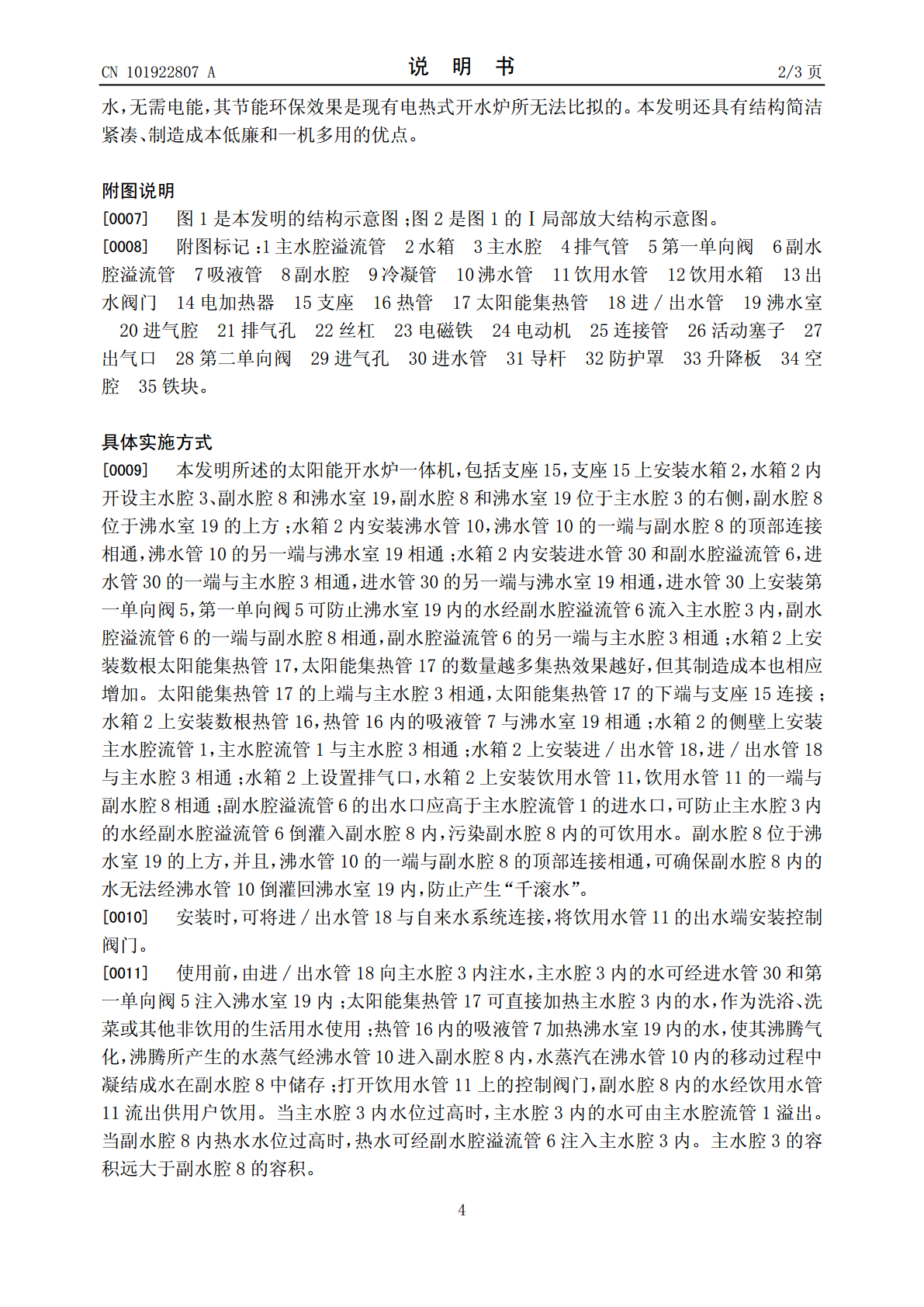

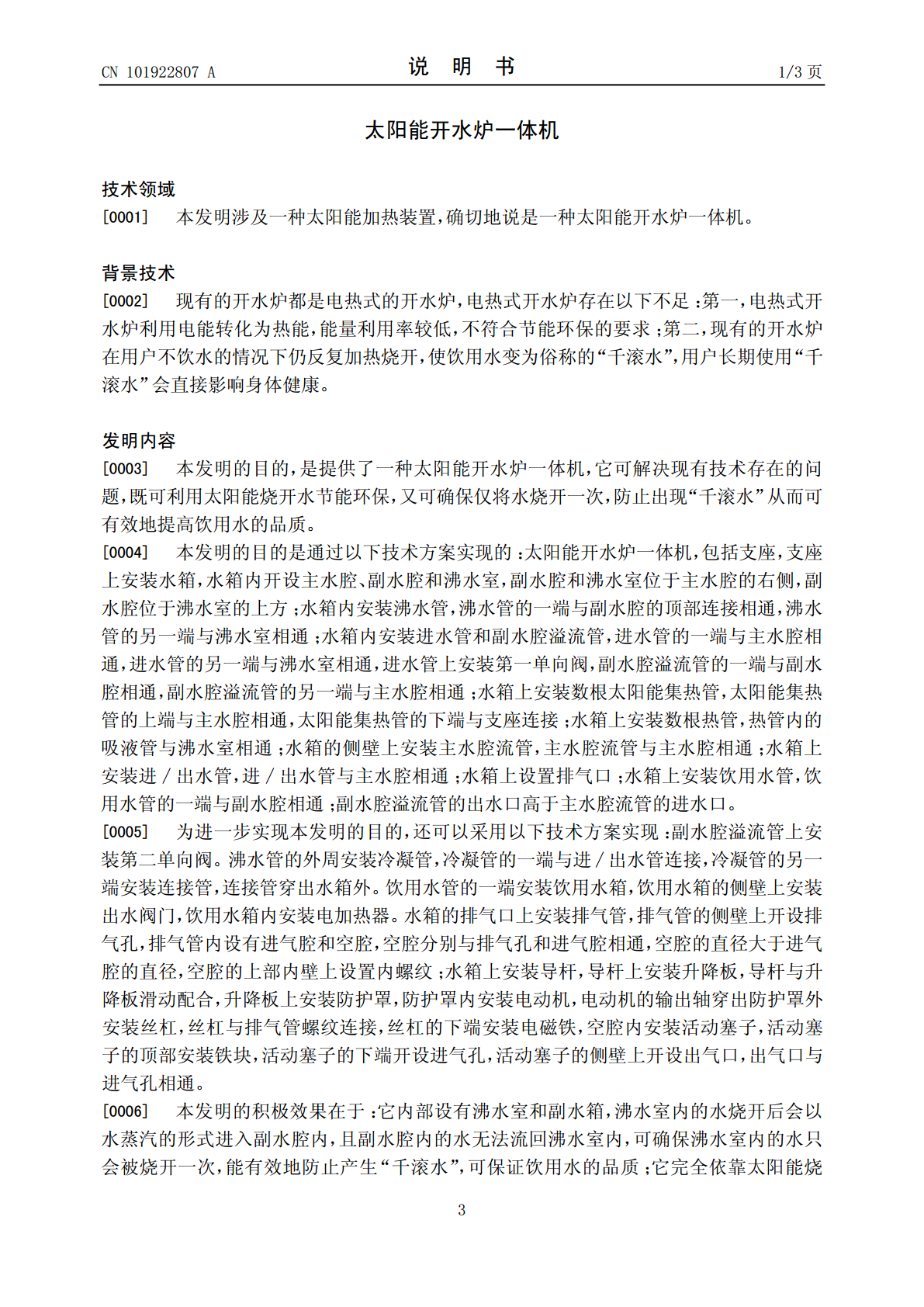

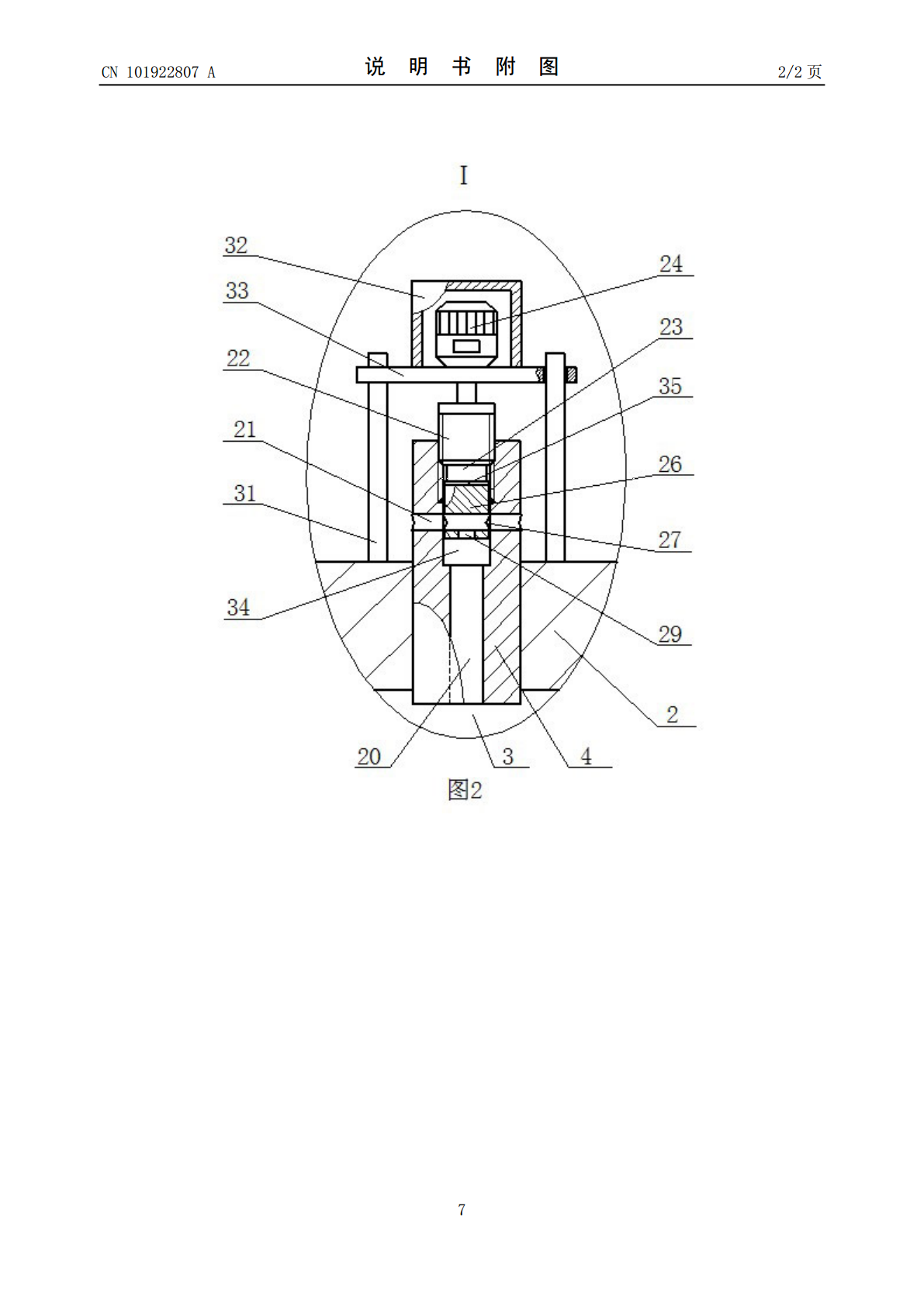

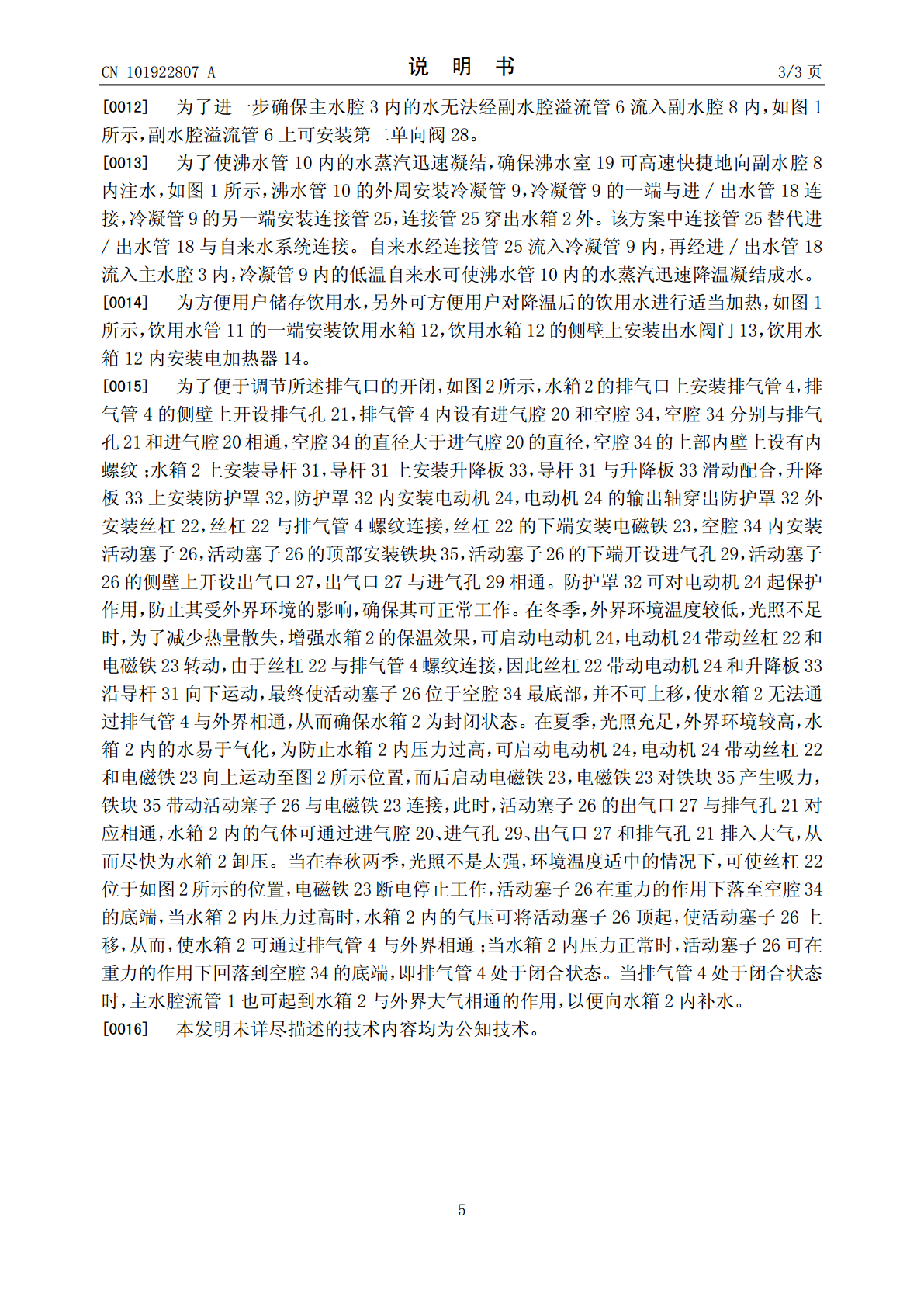

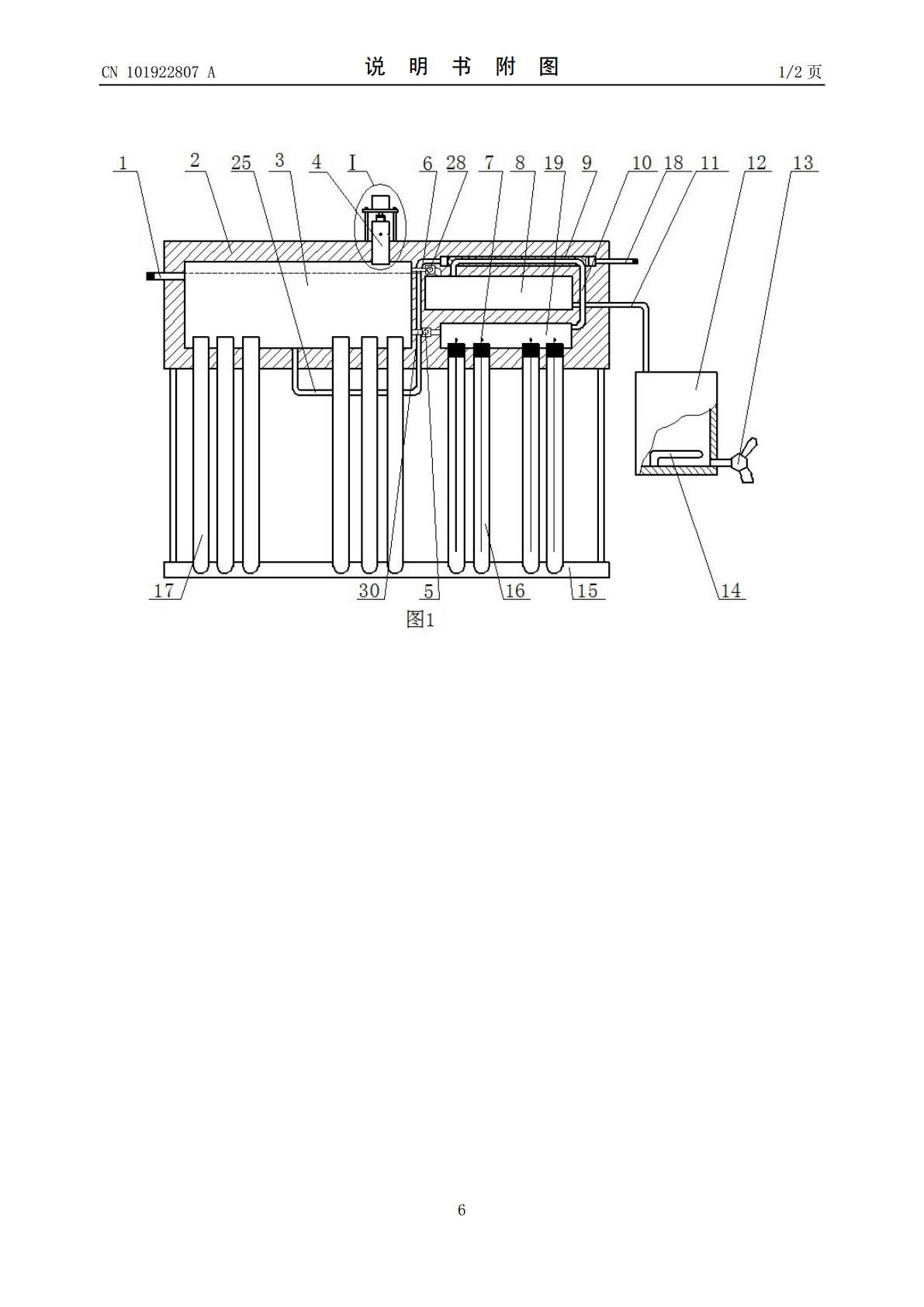

(19)中华人民共和国国家知识产权局*CN101922807A*(12)发明专利申请(10)申请公布号CNCN101922807101922807A(43)申请公布日2010.12.22(21)申请号201010234061.6F24J2/46(2006.01)(22)申请日2010.07.22C02F1/14(2006.01)(71)申请人山东小鸭新能源科技有限公司地址250101山东省济南市历城区工业南路51号小鸭工业园(72)发明人刘光辉禹占洲(74)专利代理机构山东济南齐鲁科技专利事务所有限公司37108代理人陈月华(51)Int.Cl.F24J2/24(2006.01)F24J2/32(2006.01)F24J2/30(2006.01)F24J2/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称太阳能开水炉一体机(57)摘要本发明公开了一种太阳能开水炉一体机，包括支座，支座上安装水箱，水箱内开设主、副水腔和沸水室；水箱内安装沸水管，水箱内安装进水管和副水腔溢流管，进水管的一端与主水腔相通，进水管的另一端与沸水室相通，进水管上安装第一单向阀，副水腔溢流管的一端与副水腔相通，副水腔溢流管的另一端与主水腔相通，水箱上安装数根太阳能集热管；水箱上安装数根热管，热管内的吸液管与沸水室相通；水箱的侧壁上安装主水腔流管，主水腔流管与主水腔相通；水箱上安装进/出水管，进/出水管与主水腔相通；水箱上安装饮用水管，饮用水管的一端与副水腔相通。它可解决现有技术存在的问题，既节能环保，又可确保饮用水的品质。CN109287ACN101922807ACCNN110192280701922808A权利要求书1/1页1.太阳能开水炉一体机，其特征在于：包括支座（15），支座（15）上安装水箱（2），水箱（2）内开设主水腔（3）、副水腔（8）和沸水室（19），副水腔（8）和沸水室（19）位于主水腔（3）的右侧，副水腔（8）位于沸水室（19）的上方；水箱（2）内安装沸水管（10），沸水管（10）的一端与副水腔（8）的顶部连接相通，沸水管（10）的另一端与沸水室（19）相通；水箱（2）内安装进水管（30）和副水腔溢流管（6），进水管（30）的一端与主水腔（3）相通，进水管（30）的另一端与沸水室（19）相通，进水管（30）上安装第一单向阀（5），副水腔溢流管（6）的一端与副水腔（8）相通，副水腔溢流管（6）的另一端与主水腔（3）相通；水箱（2）上安装数根太阳能集热管（17），太阳能集热管（17）的上端与主水腔（3）相通，太阳能集热管（17）的下端与支座（15）连接；水箱（2）上安装数根热管（16），热管（16）内的吸液管（7）与沸水室（19）相通；水箱（2）的侧壁上安装主水腔流管（1），主水腔流管（1）与主水腔（3）相通；水箱（2）上安装进/出水管（18），进/出水管（18）与主水腔（3）相通；水箱（2）上设置排气口；水箱（2）上安装饮用水管（11），饮用水管（11）的一端与副水腔（8）相通；副水腔溢流管（6）的出水口高于主水腔流管（1）的进水口。2.根据权利要求1所述的太阳能开水炉一体机，其特征在于：副水腔溢流管（6）上安装第二单向阀（28）。3.根据权利要求1所述的太阳能开水炉一体机，其特征在于：沸水管（10）的外周安装冷凝管（9），冷凝管（9）的一端与进/出水管（18）连接，冷凝管（9）的另一端安装连接管（25），连接管（25）穿出水箱（2）外。4.根据权利要求1所述的太阳能开水炉一体机，其特征在于：饮用水管（11）的一端安装饮用水箱（12），饮用水箱（12）的侧壁上安装出水阀门（13），饮用水箱（12）内安装电加热器（14）。5.根据权利要求1所述的太阳能开水炉一体机，其特征在于：水箱（2）的排气口上安装排气管（4），排气管（4）的侧壁上开设排气孔（21），排气管（4）内设有进气腔（20）和空腔（34），空腔（34）分别与排气孔（21）和进气腔（20）相通，空腔（34）的直径大于进气腔（20）的直径，空腔（34）的上部内壁上设置内螺纹；水箱（2）上安装导杆（31），导杆（31）上安装升降板（33），导杆（31）与升降板（33）滑动配合，升降板（33）上安装防护罩（32），防护罩（32）内安装电动机（24），电动机（24）的输出轴穿出防护罩（32）外安装丝杠（22），丝杠（22）与排气管（4）螺纹连接，丝杠（22）的下端安装电磁铁（23），空腔（34）内安装活动塞子（26），活动塞子（26）的顶部安装铁块（35），活动塞子（26）的下端开设进气孔（29），活动塞子（26）的侧壁上开设出气口（27），出气口（27）与进气孔（29）相通。2CCNN110192280701922808A说明书1/3页太阳能开水炉一体机技术领域[0
