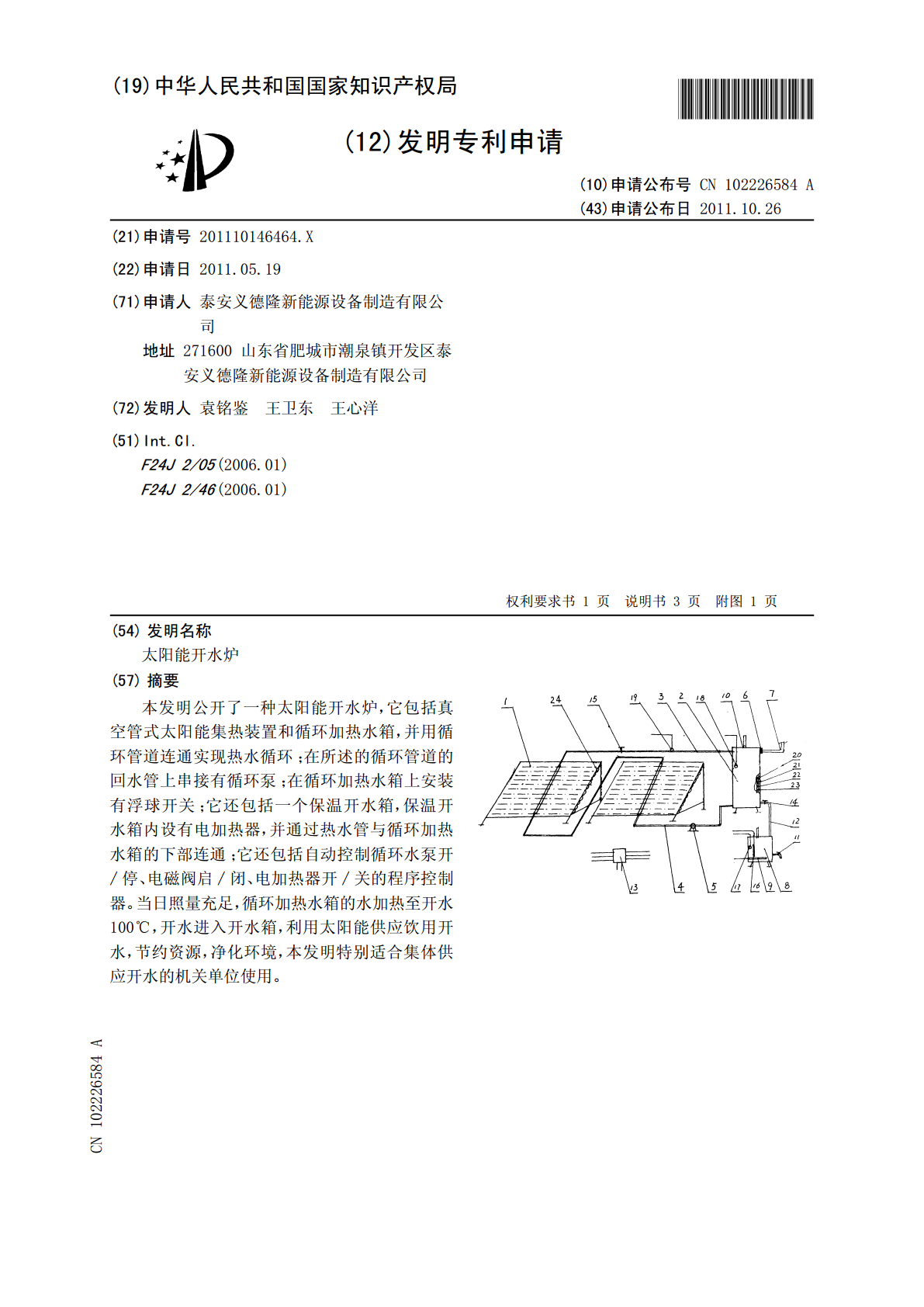

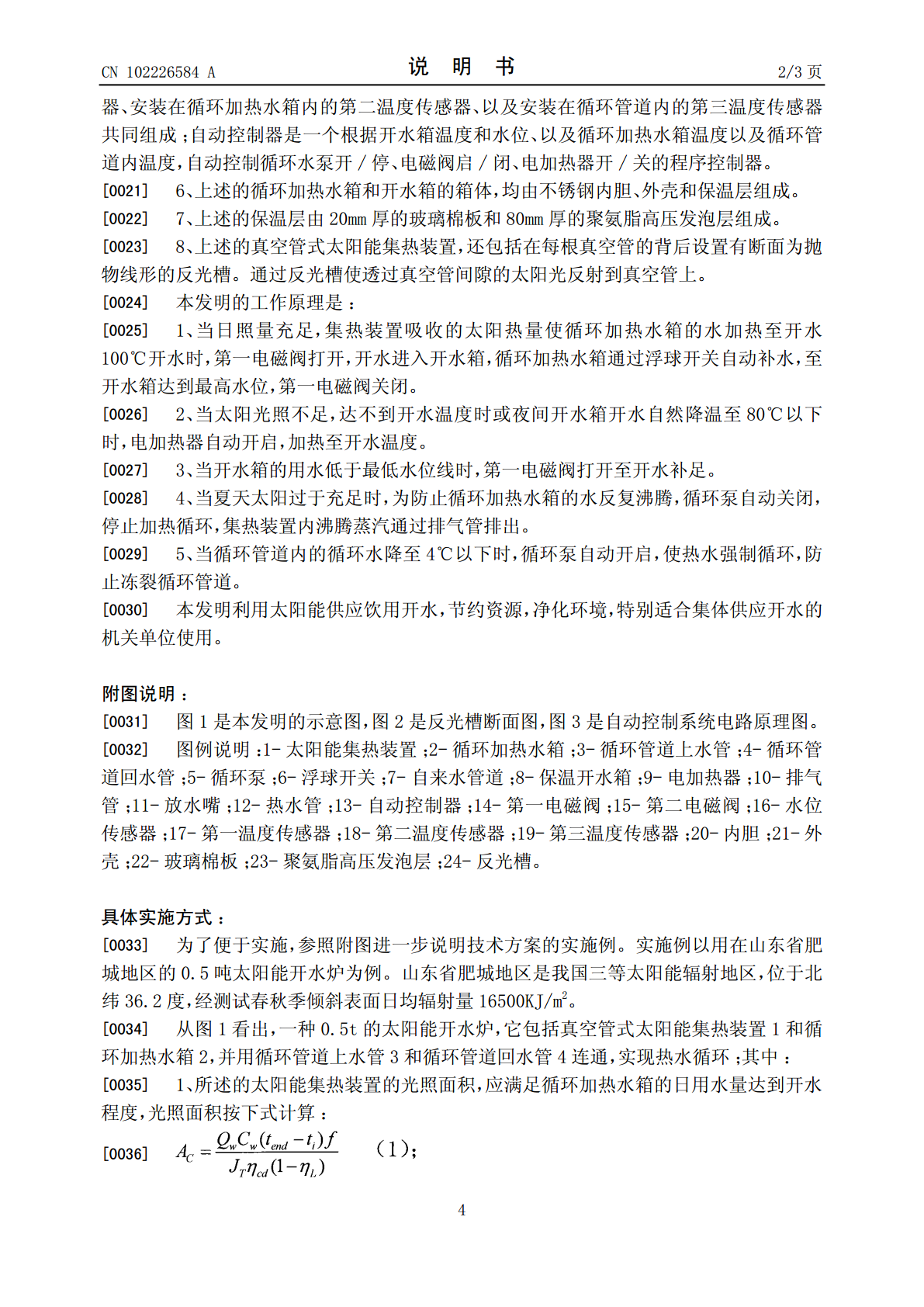

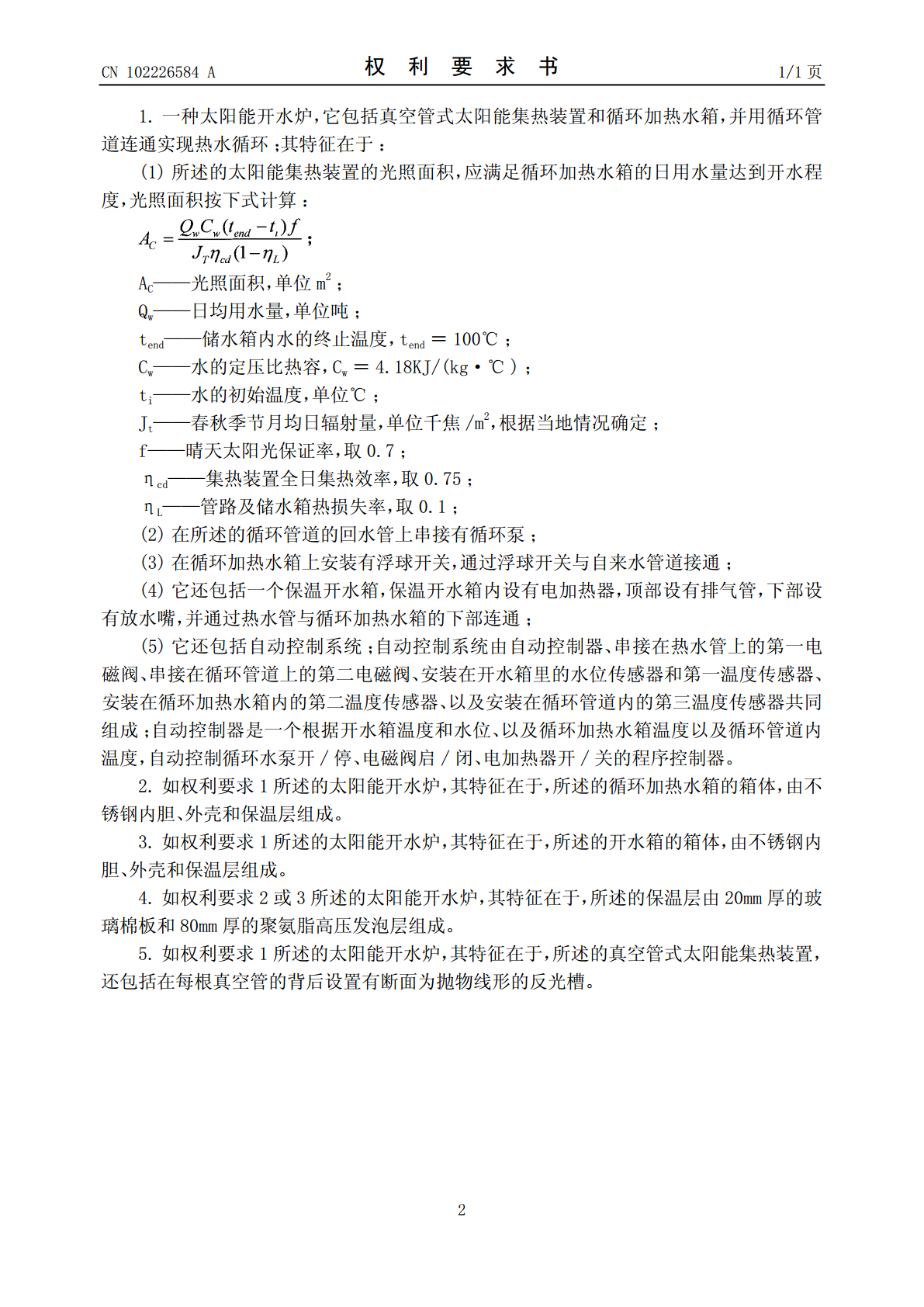

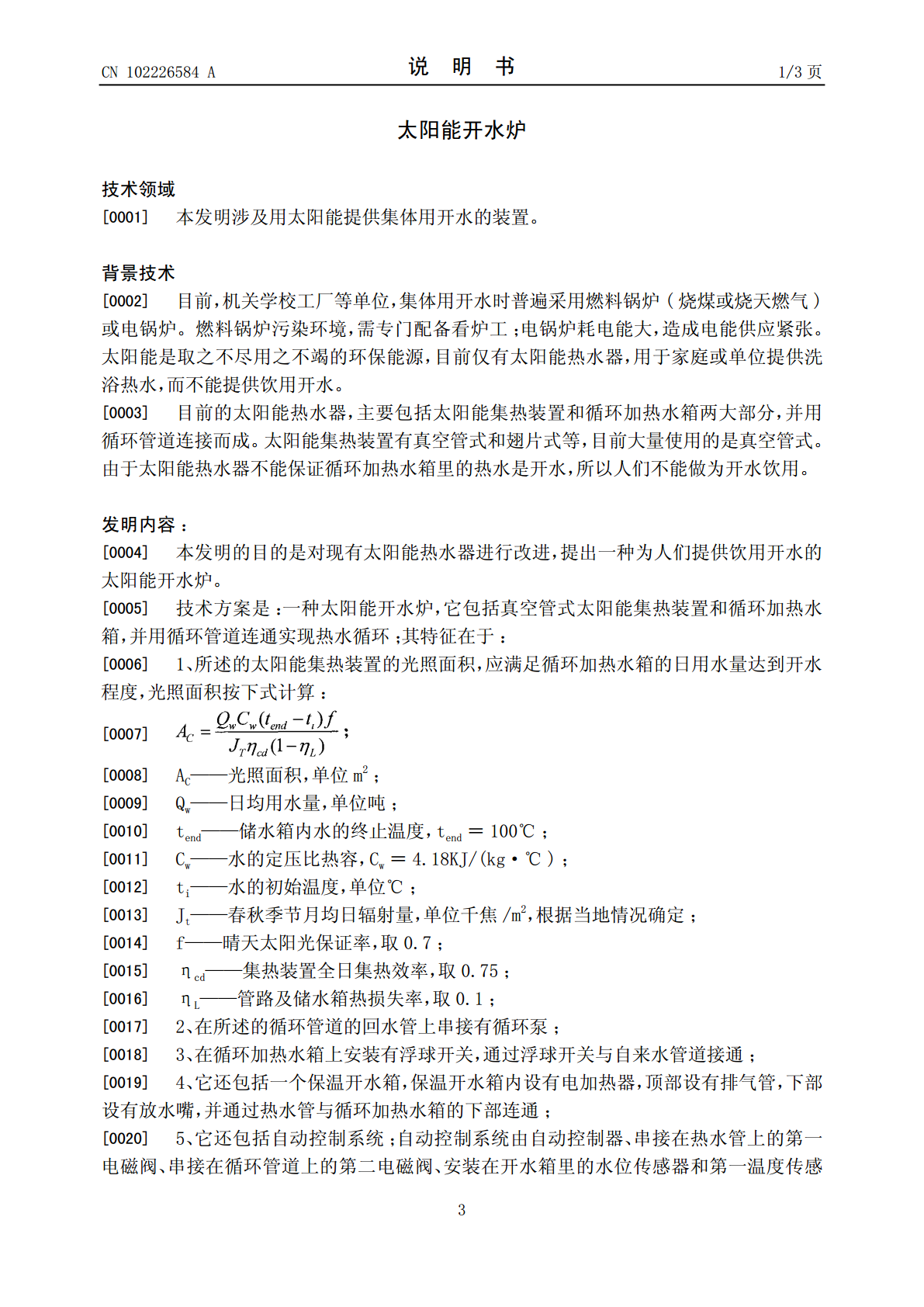

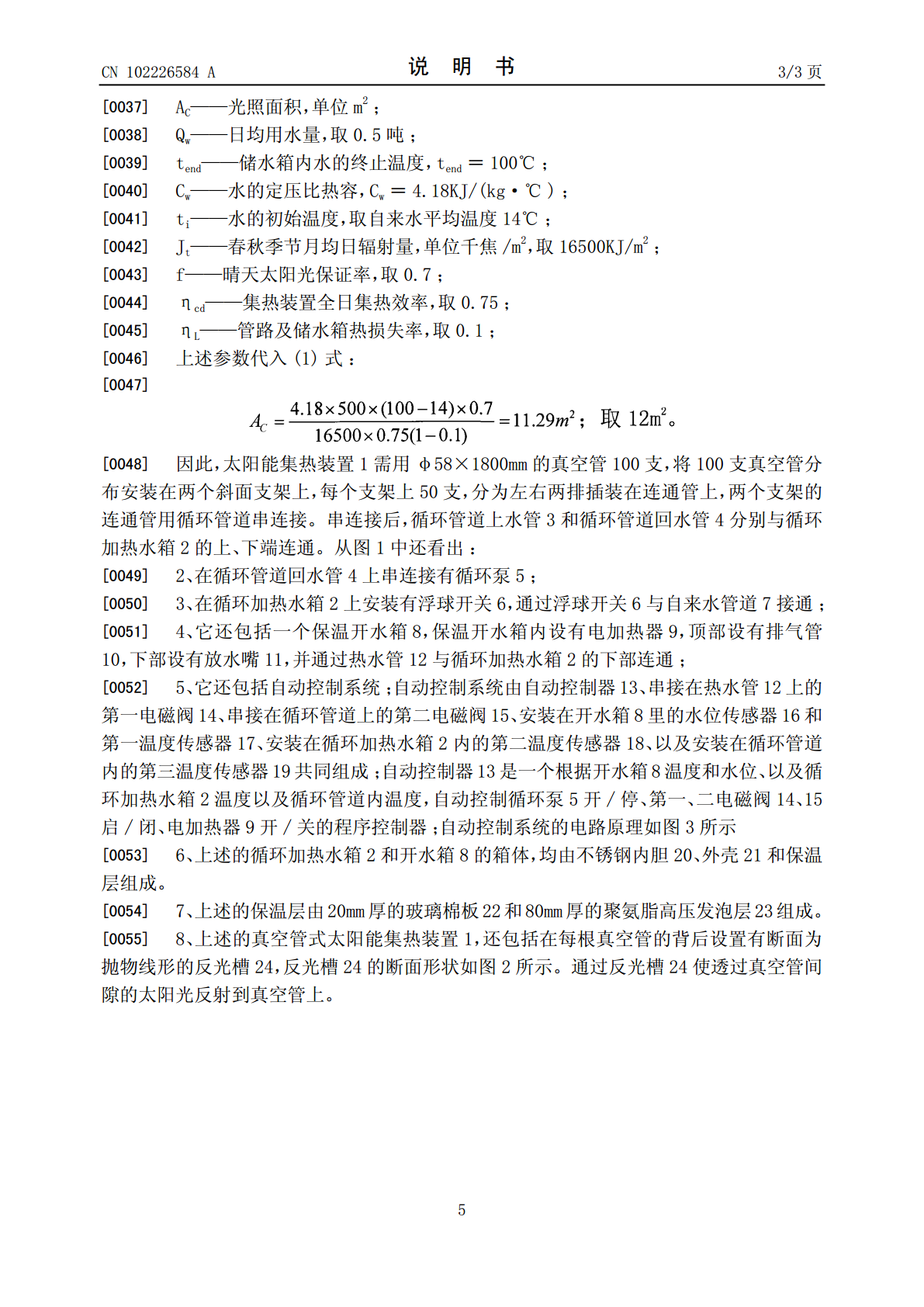

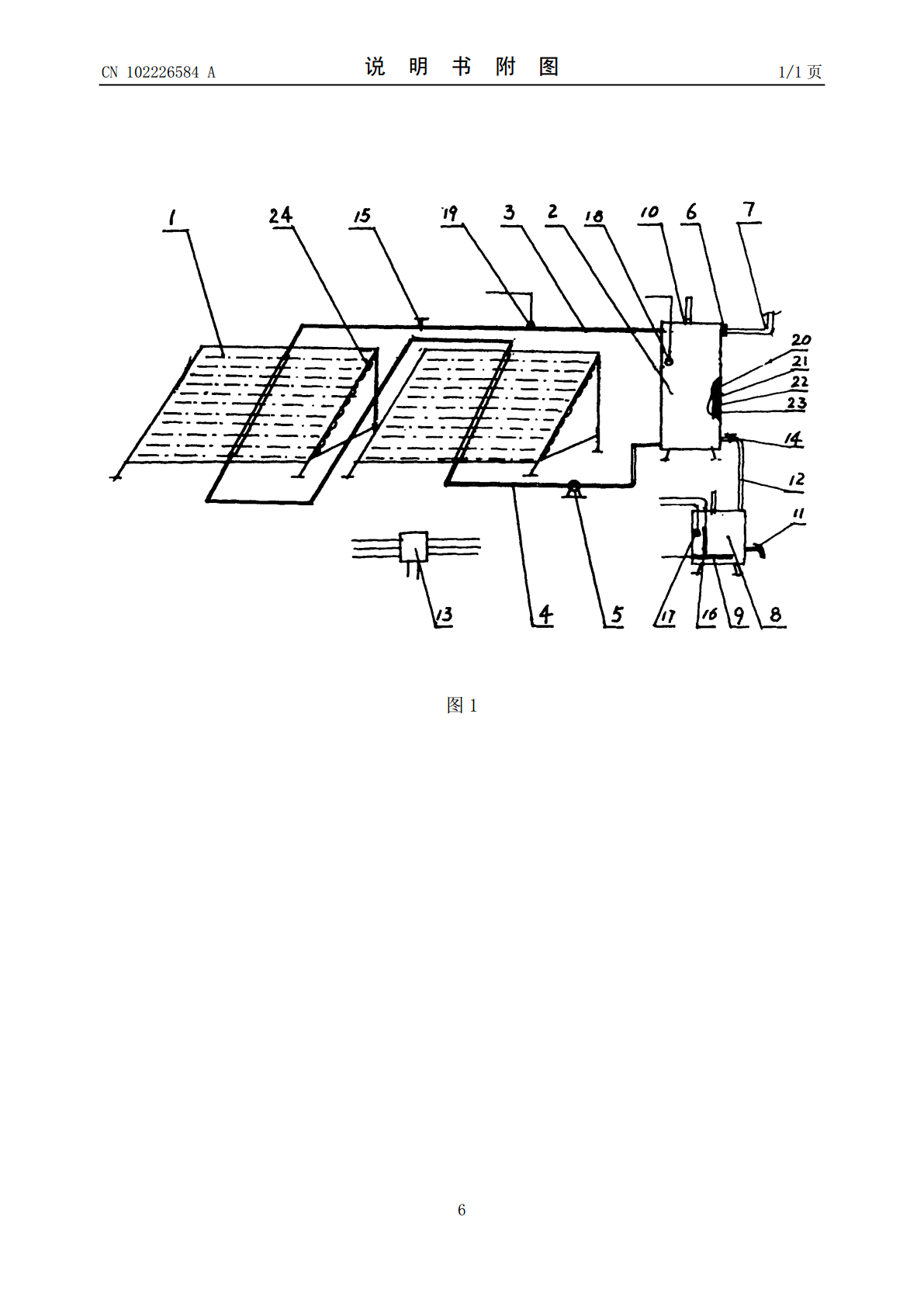

(19)中华人民共和国国家知识产权局*CN102226584A*(12)发明专利申请(10)申请公布号CN102226584A(43)申请公布日2011.10.26(21)申请号201110146464.X(22)申请日2011.05.19(71)申请人泰安义德隆新能源设备制造有限公司地址271600山东省肥城市潮泉镇开发区泰安义德隆新能源设备制造有限公司(72)发明人袁铭鉴王卫东王心洋(51)Int.Cl.F24J2/05(2006.01)F24J2/46(2006.01)权利要求书1页说明书3页附图1页(54)发明名称太阳能开水炉(57)摘要本发明公开了一种太阳能开水炉，它包括真空管式太阳能集热装置和循环加热水箱，并用循环管道连通实现热水循环；在所述的循环管道的回水管上串接有循环泵；在循环加热水箱上安装有浮球开关；它还包括一个保温开水箱，保温开水箱内设有电加热器，并通过热水管与循环加热水箱的下部连通；它还包括自动控制循环水泵开/停、电磁阀启/闭、电加热器开/关的程序控制器。当日照量充足，循环加热水箱的水加热至开水100℃，开水进入开水箱，利用太阳能供应饮用开水，节约资源，净化环境，本发明特别适合集体供应开水的机关单位使用。CN1026584ACCNN110222658402226591A权利要求书1/1页1.一种太阳能开水炉，它包括真空管式太阳能集热装置和循环加热水箱，并用循环管道连通实现热水循环；其特征在于：(1)所述的太阳能集热装置的光照面积，应满足循环加热水箱的日用水量达到开水程度，光照面积按下式计算：2AC——光照面积，单位m；Qw——日均用水量，单位吨；tend——储水箱内水的终止温度，tend＝100℃；Cw——水的定压比热容，Cw＝4.18KJ/(kg·℃)；ti——水的初始温度，单位℃；2Jt——春秋季节月均日辐射量，单位千焦/m，根据当地情况确定；f——晴天太阳光保证率，取0.7；ηcd——集热装置全日集热效率，取0.75；ηL——管路及储水箱热损失率，取0.1；(2)在所述的循环管道的回水管上串接有循环泵；(3)在循环加热水箱上安装有浮球开关，通过浮球开关与自来水管道接通；(4)它还包括一个保温开水箱，保温开水箱内设有电加热器，顶部设有排气管，下部设有放水嘴，并通过热水管与循环加热水箱的下部连通；(5)它还包括自动控制系统；自动控制系统由自动控制器、串接在热水管上的第一电磁阀、串接在循环管道上的第二电磁阀、安装在开水箱里的水位传感器和第一温度传感器、安装在循环加热水箱内的第二温度传感器、以及安装在循环管道内的第三温度传感器共同组成；自动控制器是一个根据开水箱温度和水位、以及循环加热水箱温度以及循环管道内温度，自动控制循环水泵开/停、电磁阀启/闭、电加热器开/关的程序控制器。2.如权利要求1所述的太阳能开水炉，其特征在于，所述的循环加热水箱的箱体，由不锈钢内胆、外壳和保温层组成。3.如权利要求1所述的太阳能开水炉，其特征在于，所述的开水箱的箱体，由不锈钢内胆、外壳和保温层组成。4.如权利要求2或3所述的太阳能开水炉，其特征在于，所述的保温层由20mm厚的玻璃棉板和80mm厚的聚氨脂高压发泡层组成。5.如权利要求1所述的太阳能开水炉，其特征在于，所述的真空管式太阳能集热装置，还包括在每根真空管的背后设置有断面为抛物线形的反光槽。2CCNN110222658402226591A说明书1/3页太阳能开水炉技术领域[0001]本发明涉及用太阳能提供集体用开水的装置。背景技术[0002]目前，机关学校工厂等单位，集体用开水时普遍采用燃料锅炉(烧煤或烧天燃气)或电锅炉。燃料锅炉污染环境，需专门配备看炉工；电锅炉耗电能大，造成电能供应紧张。太阳能是取之不尽用之不竭的环保能源，目前仅有太阳能热水器，用于家庭或单位提供洗浴热水，而不能提供饮用开水。[0003]目前的太阳能热水器，主要包括太阳能集热装置和循环加热水箱两大部分，并用循环管道连接而成。太阳能集热装置有真空管式和翅片式等，目前大量使用的是真空管式。由于太阳能热水器不能保证循环加热水箱里的热水是开水，所以人们不能做为开水饮用。发明内容：[0004]本发明的目的是对现有太阳能热水器进行改进，提出一种为人们提供饮用开水的太阳能开水炉。[0005]技术方案是：一种太阳能开水炉，它包括真空管式太阳能集热装置和循环加热水箱，并用循环管道连通实现热水循环；其特征在于：[0006]1、所述的太阳能集热装置的光照面积，应满足循环加热水箱的日用水量达到开水程度，光照面积按下式计算：[0007]2[0008]AC——光照面积，单位m；[0009]Qw——日均用水量，单位吨；[0010]tend——储水箱内水的终止温度，tend＝100℃；[0011]Cw——水的定压比热容，Cw＝4.1
